本發明涉及顯示技術領域，尤其涉及一種燈板的管理方法以及一種燈板的管理裝置。

背景技術：

在進入新世紀以來，led顯示屏幾乎已經成為人們隨處可見的一道風景線，led顯示屏擁有色彩鮮艷、可視性高、功耗低等優點，現實中越來多的城市中心廣場，商業大廈，cbd中心等都大量的使用led顯示屏。

近年來led顯示屏要求顯示屏越來越大以及顯示越來越細膩。針對需求造成的結果是實際的led顯示屏點距越來越小，需求拼接的箱體越來越多。拼接的箱體特別多造成管理和維護越來越困難。

在實際應用中，目前因為led顯示屏個體差異和led燈因為光學特性的不平整性，以及生產準配拼接的過程中，因為人為因素和操作需要的精細度，都會影響led顯示的一致性。而且隨著使用時間的增加，led顯示屏均勻度會減少。嚴重時可能會導致led顯示屏上的畫面表現出大量麻點，亮暗點等影響圖像播放和客戶體驗等。因此需要對燈板進行校正，保證燈板顯示的一致性和效果。

而在實際應用時，由于調試或者實際運輸等大多數情況下需要更換燈板；現有更換燈板的方法需要人為排查確認需要更換的燈板，確認燈板更換后，重新再校正顯示屏，完成更換維修燈板的過程；現有更換燈板的方法費時費力，多次操作需要人為干預，有可能帶來新的問題點；而且重新校正效果無法保證達到最佳。

因此在目前校正數據的唯一性和拼接箱體特別多的情況下，需要一種更好的方法可以更好的排查和更換燈板。

技術實現要素：

本發明的實施例提供一種燈板的管理方法和一種燈板的管理裝置，解決現有技術中人為操作繁瑣，容易出錯的問題。

一方面，提供了一種燈板的管理方法，包括：

在燈板的存儲器中分配燈板的id空間；

獲取燈板的id號；

將id號寫入id空間。

再一方面，提供了一種燈板的管理裝置，包括：分配模塊、獲取模塊和寫入模塊；其中，

分配模塊用于在燈板的存儲器中分配燈板的id空間；

獲取模塊用于獲取燈板的id號；

寫入模塊用于將id號寫入id空間板。

上述技術方案中的一個技術方案具有如下優點或有益效果：提供了一種燈板的管理方法，在燈板及其管理中引入了唯一的id識別標識，不需要人為干擾即可完成燈板數據的導入導出；操作簡便；不需要增加額外的模塊，只需要在現有方案上做優化處理。

上述技術方案中的另一個技術方案具有如下優點或有益效果：提供了一種燈板的管理裝置，在燈板及其管理裝置中引入了唯一的id識別標識，不需要人為干擾即可完成燈板數據的導入導出；操作簡便；不需要增加額外的模塊，只需要在現有方案上做優化處理。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明第一實施例中的燈板的管理方法的流程示意圖；

圖2為本發明第一實施例中的逐點校正系統示意圖；

圖3為本發明第二實施例中的一種典型的箱體燈板結構圖示意圖；

圖4為本發明第二實施例中的一種典型的燈板結構圖示意圖；

圖5為本發明第二實施例中的一種箱體燈板id管理示意圖；

圖6為本發明第二實施例中的一種i2c操作i2c器件管理示意圖；

圖7為本發明第二實施例中的一種其它通訊方式操作spiflash器件管理示意圖；

圖8為本發明第三實施例中的燈板的管理裝置的模塊示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

第一實施例

請參見圖1，圖1為本發明第一實施例中的燈板的管理方法的流程示意圖，包括：

步驟s11：在燈板的存儲器中分配燈板的id空間；

步驟s12：獲取燈板的id號；

步驟s13：將id號寫入id空間。

為便于更清楚地理解本實施例，下面特舉具體例子對前述步驟s11-s13進行詳細描述。

優選地，步驟s11可以包括：

讀取存儲器；

在燈板的存儲器中劃分一個索引地址作為燈板的id空間。

其中，燈板的存儲器為閃存(flash)或者電可擦除只讀存儲器(eeprom)。

優選地，每個燈板的id號是唯一的數據或數據的組合。

優選地，管理方法還可以包括：

對比新燈板與目標燈板的id號；

保存新燈板的id號以替換目標燈板的id號；

將目標燈板的校正數據發送給新燈板存儲；

其中，目標燈板為待更換的燈板，校正數據通過逐點校正系統提取；

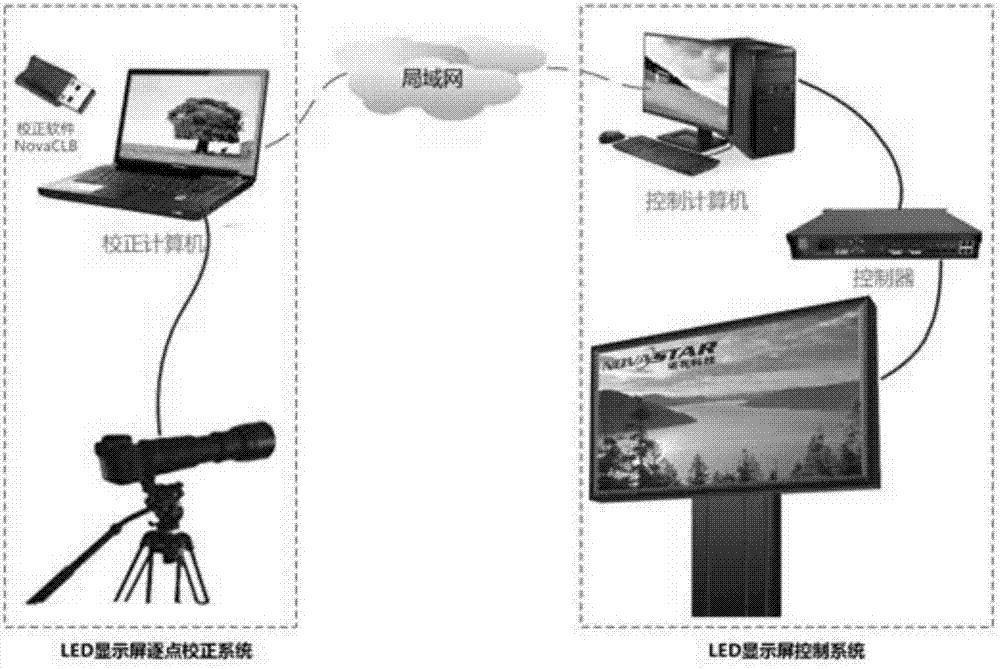

請參見圖2，圖2為本發明第一實施例中的逐點校正系統示意圖；包括led顯示屏控制系統(接收卡)和led顯示屏逐點校正系統；其中，接收卡和led顯示屏逐點校正系統相互協同操作。led顯示屏逐點校正系統獲得校正數據，然后將校正數據傳輸到接收卡，以完成led顯示屏的校正。

第二實施例

請參見圖3，圖3為本發明第二實施例中的一種典型的箱體燈板結構圖示意圖；在典型的箱體燈板結構中可以看出，每個箱體都是由多個燈板組成；以串行外設接口(serialperipheralinterface,spi)flash作為存儲器來保存燈板id號為例；每個燈板的結構請參見圖4，圖4為本發明第二實施例中的一種典型的燈板結構圖示意圖；其中，在每個燈板中都有操作信號和數據顯示信號，操作信號就是操作spiflash，可以操作每個燈板的spiflash，由接收卡操作寫入或者擦除。而數據顯示信號配合顯示單元即可完成燈板顯示功能。

根據上面的分析，可以在每個燈板的flash中劃分一個索引地址空間作為每個燈板的id空間，由接收卡統一分配和管理，該id號可以是某種數據或者數據的有機組合，作為一種標記標識即可。

在實際應用時，因為燈板id是唯一性的標識符，由接收卡寫入燈板flash中，當每次更換燈板就可以根據id號來決定是否導入接收卡保存的校正系數到燈板，配合接收卡就可以完成燈板id管理功能。請參見圖5，圖5為本發明第二實施例中的一種箱體燈板id管理示意圖。

燈板的管理方法如下：

1、寫入id：每個燈板都以自己的id號作為唯一判斷，該id號可以由燈板出廠時做出廠校正的時候寫入，作為每個燈板的唯一標識符id號。

2、管理id：每個箱體對應一張接收卡，而接收卡會保存該箱體組成的所有燈板id號和校正數據，當有一個燈板被更換后，因為新燈板id號與接收卡保存的燈板id號不匹配，那么接收卡就可以將校正數據重新發給該燈板，并且重新保存管理所有燈板id號，保證燈板顯示的一致性和效果。并且該過程由接收卡完成，不需要人為干預，人工操作只需要更換燈板即可。

優選地，也可以采用兩線式串行總線(inter－integratedcircuit，i2c)通訊操作eeprom器件作為存儲器件來保存id號和校正數據，這種方式也可以實現相同的功能。請參見圖6，圖6為本發明第二實施例中的一種i2c操作i2c器件管理示意圖。

進一步地，請參見圖7，圖7為本發明第二實施例中的一種其它通訊方式操作spiflash器件管理示意圖；接收卡也可以通過can、rs-485、rs-232、usb等傳輸方式傳遞校正數據和燈板id號數據，然后燈板上解析數據保存在存儲器上。

由上可知，本實施例提供的燈板的管理方法，操作簡便，減少人為操作；不需要增加額外的設備，降低成本壓力，同時確保更換燈板后不影響校正顯示效果。

第三實施例

請參見圖8，圖8為本發明第三實施例中的燈板的管理裝置的模塊示意圖，燈板的管理裝置3包括：分配模塊31、獲取模塊32和寫入模塊33；其中，

分配模塊31用于在燈板的存儲器中分配燈板的id空間；

獲取模塊32用于獲取燈板的id號；

寫入模塊33用于將id號寫入id空間。

優選地，分配模塊包括讀取單元和分配單元，其中，

讀取單元用于讀取存儲器；

分配單元用于在每個燈板的存儲器中劃分一個索引地址作為每個燈板的id空間。

其中，每個燈板的id號是唯一的數據或數據的組合。

進一步地，燈板的存儲器為flash或者eeprom器件。

優選地，管理裝置還包括對比模塊、替換模塊和發送模塊：其中，

對比模塊用于對比新燈板與目標燈板的id號；

替換模塊用于保存新燈板的id號以替換目標燈板的id號；

發送模塊用于將目標燈板的校正數據發送給新燈板存儲；

其中，目標燈板為待更換的燈板。

由上可知，本實施例提供了一種燈板的管理裝置，該裝置可以減少人為操作；降低成本壓力，還可以確保更換燈板后不影響校正顯示效果。

在本申請所提供的幾個實施例中，應該理解到，所揭露方法和裝置，可以通過其它的方式實現。例如，以上所描述的裝置實施例僅僅是示意性的，例如，所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多路單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，裝置或單元的間接耦合或通信連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多路網絡單元上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用硬件加軟件功能單元的形式實現。

上述以軟件功能單元的形式實現的集成的單元，可以存儲在一個計算機可讀取存儲介質中。上述軟件功能單元存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行本發明各個實施例所述方法的部分步驟。而前述的存儲介質包括：u盤、移動硬盤、只讀存儲器(read-onlymemory，簡稱rom)、隨機存取存儲器(randomaccessmemory，簡稱ram)、磁碟或者光盤等各種可以存儲程序代碼的介質。

最后應說明的是：以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。
