本發明涉及LED顯示器技術領域，具體為一種實用性強的戶外LED顯示屏。

背景技術：

社會發展人們生活需要電能，電是由能源轉換而成的、隨著社會的發展能源的利用、有形的資源隨著逐漸開發最終將會枯竭。人類的生存需要能源，這樣能夠科學的利用清潔可再生的資源、提高能源的利用率、減少能源消耗、減少環境的污染、保護生態平衡為了人類更好的生存、節約能源使全人類關注并需要當前解決一大問題。傳統用的戶外LED顯示屏功能比較單一，而且沒有設置有環境檢測的功能，同時由于LED顯示屏長時間在戶外容易受到雨雪的侵蝕，嚴重影響了LED顯示屏的使用壽命。

技術實現要素：

本發明的目的在于提供一種實用性強的戶外LED顯示屏，以解決上述背景技術中提出的戶外LED顯示屏功能比較單一，而且沒有設置有環境檢測的功能，同時由于LED顯示屏長時間在戶外容易受到雨雪的侵蝕，嚴重影響了LED顯示屏的使用壽命的問題。

為實現上述目的，本發明提供如下技術方案：一種實用性強的戶外LED顯示屏，包括展示架和信號發射器，所述展示架的頂部安裝有遮雨蓋，所述遮雨蓋的中心處安裝有逆變器，且遮雨蓋與太陽能電池板通過支撐柱連接，所述展示架與展示牌和LED顯示器均通過固定桿連接，所述LED顯示器的下方安裝有操控箱體，所述操控箱體的前表壁安裝有USB接線口和電源按鍵，所述USB接線口位于電源按鍵的一側，所述操控箱體的內部安裝有蓄電池，所述操控箱體的內壁上固定有數模轉換器和ARM處理器，所述展示架的底部安裝有支撐底座，所述數模轉換器的輸出端與ARM處理器的輸入端電性連接，所述ARM處理器均與蓄電池、LED顯示器和信號發射器電性連接。

優選的，所述支撐底座共設有四個，且四個支撐底座均安裝在展示架的底端。

優選的，所述信號發射器安裝在太陽能電池板上，所述太陽能電池板的輸出端與逆變器的輸入端電性連接，所述逆變器的輸出端與蓄電池的輸入端電性連接。

優選的，所述操控箱體的底部安裝有溫濕度傳感器，所述溫濕度傳感器的輸出端與數模轉換器的輸入端電性連接。

優選的，所述展示牌的外表壁安裝有防塵罩，且防塵罩為雙層結構，所述展示牌與固定桿通過緊固螺栓連接。

與現有技術相比，本發明的有益效果是：本發明結構科學合理，使用方便高效；通過展示架的底部安裝有四個支撐底座，有效的保證了LED顯示屏的穩定性，避免在刮風時發生抖動現象；通過逆變器可以將太陽能電池板收集的太陽能轉變成電能，持續為整個設備提供充足的能源，提高了LED顯示屏的實用性；通過USB接線口可以將旅游的景點信息反饋到LED顯示器上，便于游客的觀察以及了解到景點的相關信息，十分的直觀明了；通過操控箱體的底部安裝有溫濕度傳感器，可以檢測出當時的環境的濕度和溫度的相關信息，將該信息顯示在LED顯示器上，便于路人的觀察，提高了LED顯示屏的多功能性。

附圖說明

圖1為本發明的結構示意圖；

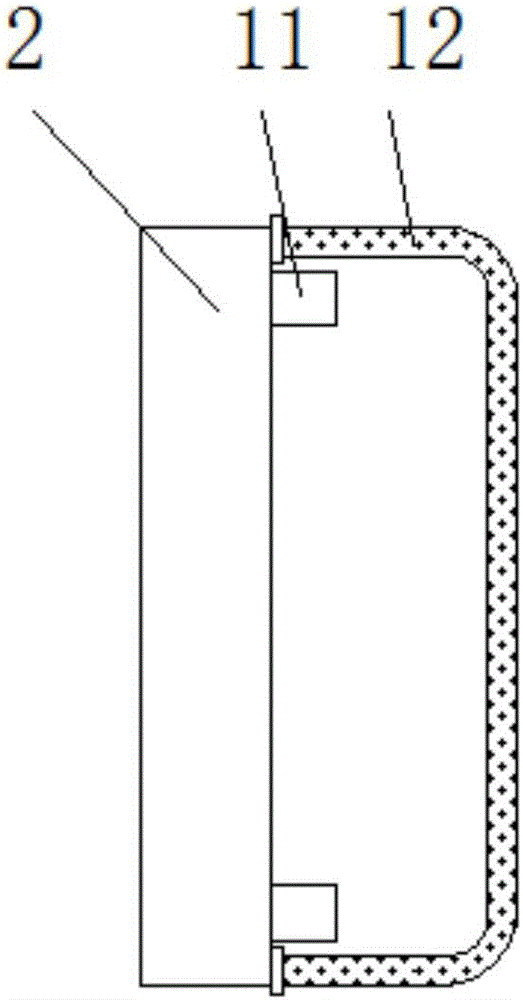

圖2為本發明的防塵罩結構示意圖；

圖3為本發明的操控箱體結構示意圖；

圖4為本發明的操控箱體內部結構示意圖；

圖5為本發明的原理框圖。

圖中：1-展示架；2-展示牌；3-固定桿；4-支撐底座；5-遮雨蓋；6-太陽能電池板；7-逆變器；8-信號發射器；9-操控箱體；10-LED顯示器；11-緊固螺栓；12-防塵罩；13-USB接線口；14-電源按鍵；15-溫濕度傳感器；16-蓄電池；17-數模轉換器；18-ARM處理器。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，本發明提供的一種實用性強的戶外LED顯示屏實施例：一種實用性強的戶外LED顯示屏，包括展示架1和信號發射器8，展示架1的頂部安裝有遮雨蓋5，遮雨蓋5的中心處安裝有逆變器7，逆變器7可以將太陽能電池板6收集的太陽能轉變成電能，持續為整個設備提供充足的能源，且遮雨蓋5與太陽能電池板6通過支撐柱連接，展示架1與展示牌2和LED顯示器10均通過固定桿3連接，LED顯示器10的下方安裝有操控箱體9，操控箱體9的前表壁安裝有USB接線口13和電源按鍵14，USB接線口13位于電源按鍵14的一側，USB接線口13可以將旅游的景點信息反饋到LED顯示器10上，便于游客的觀察以及了解到景點的相關信息，十分的直觀明了，操控箱體9的內部安裝有蓄電池16，操控箱體9的內壁上固定有數模轉換器17和ARM處理器18，展示架1的底部安裝有支撐底座4，數模轉換器17的輸出端與ARM處理器18的輸入端電性連接，ARM處理器18均與蓄電池16、LED顯示器10和信號發射器8電性連接，支撐底座4共設有四個，且四個支撐底座4均安裝在展示架1的底端，展示架1的底部安裝有四個支撐底座4，有效的保證了LED顯示屏的穩定性，避免在刮風時發生抖動現象，信號發射器8安裝在太陽能電池板6上，太陽能電池板6的輸出端與逆變器7的輸入端電性連接，逆變器7的輸出端與蓄電池16的輸入端電性連接，操控箱體9的底部安裝有溫濕度傳感器15，溫濕度傳感器15可以檢測出當時的環境的濕度和溫度的相關信息，將該信息顯示在LED顯示器10上，便于路人的觀察，溫濕度傳感器15的輸出端與數模轉換器17的輸入端電性連接，展示牌2的外表壁安裝有防塵罩12，且防塵罩12為雙層結構，展示牌2與固定桿3通過緊固螺栓11連接。

工作原理：本發明工作中，通過USB接線口13將旅游的景點信息顯示在LED顯示器10上，使游客觀察特別的方便，同時經過逆變器7將太陽能電池板6收集的太陽能轉變成電能，將該電能存儲到蓄電池16中，持續為整個設備提供能量，通過展示架1的頂部安裝有遮雨蓋5，避免雨雪侵蝕LED顯示器10，延長了LED顯示器10的使用壽命，溫濕度傳感器15可以檢測出當時的環境基本信息，同時數模轉換器17將連續的模擬信號轉變?yōu)殡x散的數字信號給ARM處理器18進行處理分析，然后使環境信息通過信號發射器8發射到遠程監測設備中，便于監測人員的觀察，提高了戶外展示牌的實用性。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
