本實用新型屬于控制器技術領域，尤其是涉及一種基于電力線載波通訊的廣告發布控制器。

背景技術：

在城市照明建設的同時，在很多繁華的路口以及道路旁邊建設起很多路燈廣告屏，這些廣告屏是社會信息發展和傳播的體現。一方面對于城市的文化宣傳、產品宣傳提供了宣傳方式，另一方面增加了城市中的照明功能。對于這些路燈廣告屏中廣告信息更換的控制，以及廣告屏實時狀態的采集，以確保安全性對于該路燈廣告屏的使用至關重要。

由于有電力線進行傳輸電能，隨著電力線載波通訊技術的發展，以及RS485通訊技術的成熟，為路燈廣告屏的控制提供了新的控制思路。因此，充分利用電力線載波通訊的特點，本案發明人結合自身經驗研發了一種基于電力線載波通訊的廣告發布控制器。

技術實現要素：

本實用新型目的是針對現有技術存在的不足，提出了一種設計合理、信息傳輸安全可靠、控制準確安全的基于電力線載波通訊的廣告發布控制器。

本實用新型的目的可通過下列技術方案來實現：

基于電力線載波通訊的廣告發布控制器，安裝于路燈廣告屏內，并通過 電力線與集中控制器相連，該廣告發布控制器包括內置于殼體內的單片機控制模塊以及RS485通訊模塊，其特征在于：所述單片機控制模塊內部還包括一個用以接收所述集中控制器發送的信息的單片機、用以給所述單片機提供電源的電源模塊、與所述單片機相連并協助所述單片機向所述集中控制器發送信息的信息發送模塊、用以對路燈廣告屏的電壓及電流信息進行采樣并反饋給單片機的采樣模塊、用以濾除解耦后的載波信號中的干擾信號并將濾除后的信號傳輸給所述單片機的濾波模塊、以及用以解耦所述集中控制器發送的信號或調制所述單片機向所述集中控制器發送得信號的載波通信模塊。

所述RS485通訊模塊的兩端接口分別連接所述單片機控制模塊以及所述路燈廣告屏，用以協助并完成所述單片機控制模塊與所述路燈廣告屏之間的信息通訊。

本實用新型具有的有益效果是：基于電力線載波通訊的廣告發布控制器，設計合理，結構簡單，能夠準確控制路燈廣告屏的開關以及廣告信息的更換，同時可以將路燈廣告屏的運行狀態信息準確迅速地進行反饋，內部具有很強的抗干擾能力，可以保證信息的安全傳輸，該控制器安裝方便，控制安全，便于實際應用。

附圖說明

圖1是本實用新型：基于電力線載波通訊的廣告發布控制器的結構示意圖。

圖2是本實用新型：基于電力線載波通訊的廣告發布控制器的單相接線示意圖。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

參照圖1所示基于電力線載波通訊的廣告發布控制器1，安裝于路燈廣告屏2內，并通過電力線與集中控制器3相連，該廣告發布控制器1包括內置于殼體內的單片機控制模塊4以及RS485通訊模塊5，其特征在于：所述單片機控制模塊4內部還包括一個用以接收所述集中控制器3發送的信息的單片機6、用以給所述單片機6提供電源的電源模塊7、與所述單片機6相連并協助所述單片機6向所述集中控制器3發送信息的信息發送模塊8、用以對路燈廣告屏2的電壓及電流信息進行采樣并反饋給單片機6的采樣模塊9、用以濾除解耦后的載波信號中的干擾信號并將濾除后的信號傳輸給所述單片機6的濾波模塊10、以及用以解耦所述集中控制器3發送的信號或調制所述單片機6向所述集中控制器3發送得信號的載波通信模塊11。

所述RS485通訊模塊5的兩端接口分別連接所述單片機控制模塊4以及所述路燈廣告屏2，用以協助并完成所述單片機控制模塊4與所述路燈廣告屏2之間的信息通訊。

其中，在具體通訊時，當所述集中控制器3通過電力線載波通訊發送控制指令(包括打開、關閉、以及廣告信息更換指令)給所述單片機控制模塊4時，所述載波通信模塊11接收到信號后將信號解耦，并經過所述濾波模塊10消除干擾信號后傳輸給所述單片機6，所述單片機6根據接收到的控制指令，發送給所述RS485通訊模塊5，進而控制所述路燈廣告屏2實現狀態改變。

當所述集中控制器3通過電力線載波通訊發送狀態查詢指令給所述單片 機控制模塊4時，所述載波通信模塊11接收到信號后將信號解耦，并經過所述濾波模塊10消除干擾信號后傳輸給所述單片機6，所述單片機6根據接收到的狀態查詢指令，通過采樣模塊9以及RS485通訊模塊5對所述路燈廣告屏2的電壓以及電流信息進行采樣，進而得到所述路燈廣告屏2的電壓以及電流信息。然后所述單片機6通過所述信息發送模塊8將信息傳輸給所述載波通信模塊11進行調制，再利用電力線載波通訊技術，傳輸給所述集中控制器3，實現所述路燈廣告屏2的狀態查詢。

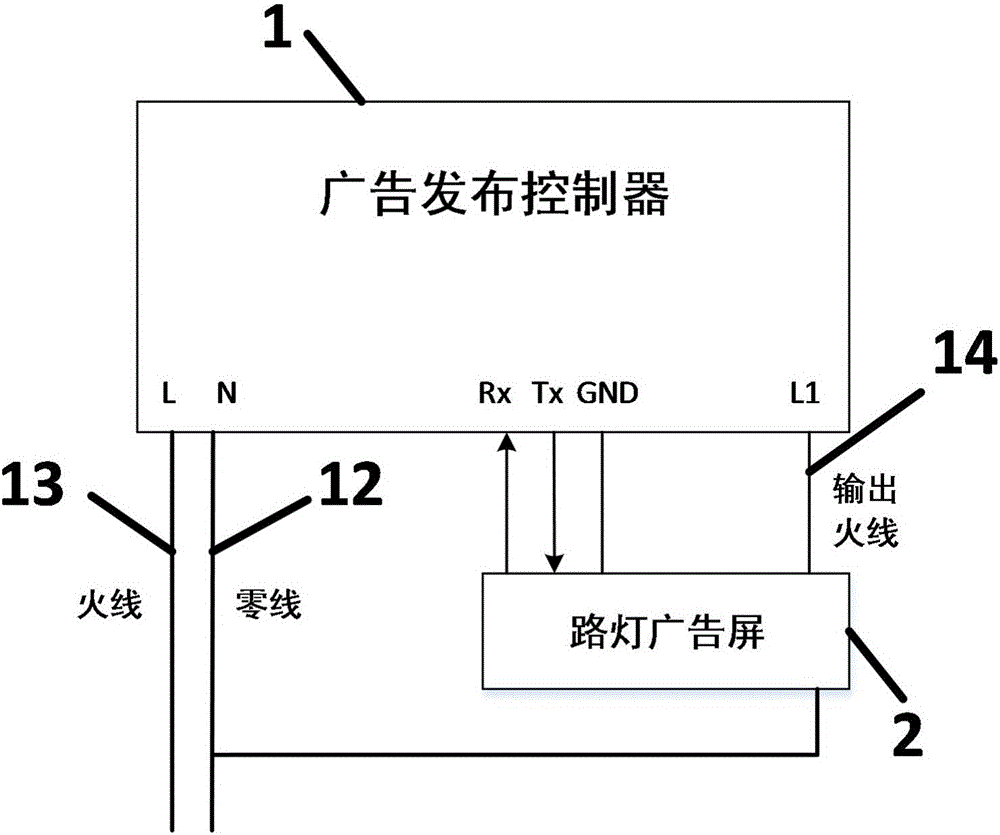

參照圖2所示基于電力線載波通訊的廣告發布控制器1的單相接線示意圖，在單相接線時，所述廣告發布控制器1的電力線輸入為一條零線12和一條火線13，輸出時為一條輸出火線14，實現路燈廣告屏2的電源的供應。GND信號為所述RS485通訊模塊5與路燈廣告屏2的共地信號，為通信的基準；Tx接口為所述RS485通訊模塊5向所述路燈廣告屏2的輸出接口，用以進行信息的發送；Rx接口為所述RS485通訊模塊5讀取所述路燈廣告屏2狀態的輸入接口，用以進行信息的接收。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
