本實用新型涉及思想政治宣傳領域，具體是一種便攜式思想政治宣傳欄。

背景技術：

為了使學生們養成正確的思想觀念與政治觀點，常在校園內設立思想政治宣傳欄來對學生們加以引導。目前，現有的思想教育宣傳欄多為固定式，而學生們在校園內舉辦各類活動的地點不太固定，為便于宣傳，常在校園內設立多處思想教育宣傳欄，增加了教育成本，占用了大量的空間，而現有的一些活動式思想教育宣傳欄多存在著搬運不便、不易固定的問題，無法滿足使用需要。

技術實現要素：

本實用新型的目的在于提供一種便攜式思想政治宣傳欄，它具有便于攜帶、固定牢固的特點，能夠根據需要隨時設立，能夠減少在校園內設立宣傳欄的數量，能夠減少空間占用，降低教育成本。

本實用新型為實現上述目的，通過以下技術方案實現：

一種便攜式思想政治宣傳欄，包括宣傳板，所述宣傳板包括第一組合板、第二組合板、第三組合板，所述第二組合板的一端與第一組合板鉸接，另一端與第三組合板鉸接，所述第一組合板靠近第二組合板的一端設有第一插銷，所述第一插銷與第一組合板滑動連接，所述第二組合板上設有與第一插銷相適應的第一插孔，所述第三組合板靠近第二組合板的一端設有第二插銷，所述第二插銷與第三組合板滑動連接，所述第二組合板上設有與第二插銷相適應的第二插孔，所述宣傳板的底部設置伸縮桿，所述伸縮桿與宣傳板鉸接，所述宣傳板上設有用于固定伸縮桿的固定螺栓，所述伸縮桿的底部設置U型架，所述U型架上設置鎖緊螺栓。

所述宣傳板的頂部設有遮光板，所述遮光板與宣傳板鉸接。

所述宣傳板上設有透明防水板、與透明防水板相適應的卡槽，所述透明防水板與卡槽滑動連接。

所述宣傳板上設有提手。

所述U型架內設置擋板，所述擋板與鎖緊螺栓連接。

所述固定螺栓、鎖緊螺栓均為蝶形螺栓。

對比現有技術，本實用新型的有益效果在于：

1、本實用新型的宣傳板可折疊，通過第一插銷與第一插孔的配合能夠將第一組合板與第二組合板固定，通過第二插銷與第二插孔的配合能夠將第三組合板與第二組合板固定，伸縮桿可伸縮并能夠折疊到宣傳板的底部，能夠便于本實用新型的攜帶。

2、本實用新型的U型架上設置鎖緊螺栓，擰緊鎖緊螺栓可將本實用新型牢固的固定在路牙石、樓梯扶手等位置，能夠便于本實用新型的固定，能夠根據需要隨時設立，能夠減少在校園內設立宣傳欄的數量，能夠減少空間占用，降低教育成本。

3、本實用新型的遮光板能夠避免宣傳板反光，能夠便于宣傳內容的觀察。

4、本實用新型的透明防水板能夠保護思想政治宣傳頁，將宣傳頁放入透明防水板與宣傳板之間能夠避免宣傳頁被雨水打濕，透明防水板與卡槽滑動連接，能夠便于宣傳頁的替換。

5、本實用新型的提手，能夠便于本實用新型的搬運。

6、本實用新型的擋板，能夠增加鎖緊螺栓與固定面之間的接觸面積，能夠提高本實用新型固定的牢固性。

7、本實用新型的固定螺栓、鎖緊螺栓均為蝶形螺栓，能夠手動調節，無需使用專用工具，能夠便于本實用新型的使用。

附圖說明

附圖1是實施例中本實用新型的結構示意圖；

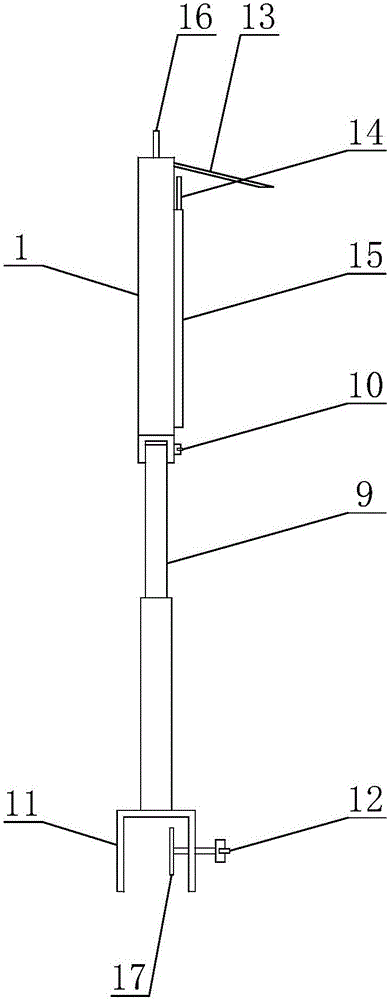

附圖2是附圖1的側視圖；

附圖3是宣傳板的結構示意圖。

附圖中標號：1、宣傳板；2、第一組合板；3、第二組合板；4、第三組合板；5、第一插銷；6、第一插孔；7、第二插銷；8、第二插孔；9、伸縮桿；10、固定螺栓；11、U型架；12、鎖緊螺栓；13、遮光板；14、透明防水板；15、卡槽；16、提手；17、擋板。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所限定的范圍。

本實用新型所述是一種便攜式思想政治宣傳欄，包括宣傳板1，所述宣傳板1包括第一組合板2、第二組合板3、第三組合板4。所述第二組合板3的一端與第一組合板2鉸接，另一端與第三組合板4鉸接，宣傳板1可折疊，能夠便于本實用新型的攜帶。所述第一組合板2靠近第二組合板3的一端設有第一插銷5，所述第一插銷5與第一組合板2滑動連接，所述第二組合板3上設有與第一插銷5相適應的第一插孔6，通過第一插銷5與第一插孔6的配合能夠將第一組合板2與第二組合板3固定。所述第三組合板4靠近第二組合板3的一端設有第二插銷7，所述第二插銷7與第三組合板4滑動連接，所述第二組合板3上設有與第二插銷7相適應的第二插孔8，通過第二插銷7與第二插孔8的配合能夠將第三組合板4與第二組合板3固定。所述宣傳板1的底部設置伸縮桿9，通過伸縮桿9能夠對本實用新型的高度進行調整。所述伸縮桿9與宣傳板1鉸接，能夠將伸縮桿9折疊到宣傳板1的底部，能夠便于本實用新型的攜帶。所述宣傳板1上設有用于固定伸縮桿9的固定螺栓10，固定螺栓10能夠避免伸縮桿9傾斜，能夠固定伸縮桿9的位置。所述伸縮桿9的底部設置U型架11，所述U型架11上設置鎖緊螺栓12，擰緊鎖緊螺栓12可將本實用新型牢固的固定在路牙石、樓梯扶手等位置，能夠便于本實用新型的固定，能夠根據需要隨時設立，能夠減少在校園內設立宣傳欄的數量，能夠減少空間占用，降低教育成本。

本實用新型在使用時，首先將宣傳板1展開，將第一插銷5插入第一插孔6中，將第二插銷7插入第二插孔8中，再將伸縮桿9展開，通過固定螺栓10將伸縮桿9固定，使得伸縮桿9與宣傳板1垂直，可根據需要對伸縮桿的長度進行調整，將U型架11卡在路牙石、樓梯扶手等位置，通過鎖緊螺栓12將U型架11固定。

為了便于宣傳內容的觀察，所述宣傳板1的頂部設有遮光板13，所述遮光板13與宣傳板1鉸接，能夠避免宣傳板反光，能夠便于宣傳內容的觀察。

為了保護宣傳頁并便于宣傳頁的替換，所述宣傳板1上設有透明防水板14、與透明防水板14相適應的卡槽15，所述透明防水板14與卡槽15滑動連接，透明防水板14能夠保護思想政治宣傳頁，將宣傳頁放入透明防水板14與宣傳板1之間能夠避免宣傳頁被雨水打濕，透明防水板14與卡槽15滑動連接，能夠便于宣傳頁的替換。

為了便于本實用新型的搬運，所述宣傳板1上設有提手16，能夠便于本實用新型的搬運。

為了提高本實用新型固定的牢固性，所述U型架11內設置擋板17，所述擋板17與鎖緊螺栓12連接，能夠增加鎖緊螺栓與固定面之間的接觸面積，能夠提高本實用新型固定的牢固性。

為了便于本實用新型的使用，所述固定螺栓10、鎖緊螺栓12均為蝶形螺栓，能夠手動調節，無需使用專用工具，能夠便于本實用新型的使用。

實施例：本實用新型所述是一種便攜式思想政治宣傳欄，包括宣傳板1，所述宣傳板1包括第一組合板2、第二組合板3、第三組合板4。所述第二組合板3的一端與第一組合板2鉸接，另一端與第三組合板4鉸接，宣傳板1可折疊，能夠便于本實用新型的攜帶。所述宣傳板1的頂部設有提手16，能夠便于本實用新型的搬運。所述第一組合板2靠近第二組合板3的一端設有第一插銷5，所述第一插銷5與第一組合板2滑動連接，所述第二組合板3上設有與第一插銷5相適應的第一插孔6，通過第一插銷5與第一插孔6的配合能夠將第一組合板2與第二組合板3固定。所述第三組合板4靠近第二組合板3的一端設有第二插銷7，所述第二插銷7與第三組合板4滑動連接，所述第二組合板3上設有與第二插銷7相適應的第二插孔8，通過第二插銷7與第二插孔8的配合能夠將第三組合板4與第二組合板3固定。所述宣傳板1的頂部設有遮光板13，所述遮光板13與宣傳板1鉸接，能夠避免宣傳板反光，能夠便于宣傳內容的觀察。所述遮光板13為三個，遮光板13的寬度分別與第一組合板2、第二組合板3、第三組合板4的寬度相適應。所述第一組合板2、第二組合板3、第三組合板4上均設有透明防水板14、與透明防水板14相適應的卡槽15，所述透明防水板14與卡槽15滑動連接，透明防水板14能夠保護思想政治宣傳頁，將宣傳頁放入透明防水板14與宣傳板1之間能夠避免宣傳頁被雨水打濕，透明防水板14與卡槽15滑動連接，能夠便于宣傳頁的替換。所述宣傳板1的底部設置伸縮桿9，所述伸縮桿9上設有調節螺栓，通過伸縮桿9能夠對本實用新型的高度進行調整。所述伸縮桿9與宣傳板1鉸接，能夠將伸縮桿9折疊到宣傳板1的底部，能夠便于本實用新型的攜帶。所述宣傳板1上設有用于固定伸縮桿9的固定螺栓10，固定螺栓10能夠避免伸縮桿9傾斜，能夠固定伸縮桿9的位置。所述伸縮桿9的底部設置U型架11，所述U型架11上設置鎖緊螺栓12，所述U型架11內設置擋板17，所述擋板17與鎖緊螺栓12連接，能夠增加鎖緊螺栓與固定面之間的接觸面積，能夠提高本實用新型固定的牢固性，擰緊鎖緊螺栓12可將本實用新型牢固的固定在路牙石、樓梯扶手等位置，能夠便于本實用新型的固定，能夠根據需要隨時設立，能夠減少在校園內設立宣傳欄的數量，能夠減少空間占用，降低教育成本。所述固定螺栓10、鎖緊螺栓12均為蝶形螺栓，能夠手動調節，無需使用專用工具，能夠便于本實用新型的使用。
