本實用新型涉及顯示技術領域，具體地，涉及一種拼接顯示面板和顯示裝置。

背景技術：

隨著平板顯示技術的快速發展，其尺寸和應用場景在不斷拓展。大尺寸顯示的應用場景應運而生，可用于如商場、企業等的宣傳顯示。在這種場景下，大尺寸顯示可以給觀察者提供足夠震撼的體驗，大大提高宣傳效果。

目前，單屏生產最大只能達到110英寸，而且受良率影響，屏越大其生產成本越高、運輸相對不便。在這種情況下，將單屏進行拼接是實現大尺寸顯示的比較好的方案。這種方案會實現更多的尺寸顯示，更低廉的生產和運輸成本。但是，顯示屏在制作過程中不可避免的有邊框，邊框處設置有周邊驅動電路、對盒(cell)膠等，這使得拼縫處不能正常顯示，會影響拼接顯示屏的顯示效果。

隨著技術的發展，盡管面板廠家為提升顯示質量，也在通過各種技術將周邊電路盡量做小，如將周邊電路做到顯示區，但是有些功能器件，如用于與外部電路連接的柔性電路板(FPC)、對盒(cell)膠等，仍不能徹底消除，這就導致顯示屏在拼接之后，仍然還存在拼縫，拼縫會影響拼接顯示屏的顯示效果。

技術實現要素：

本實用新型針對現有技術中存在的上述技術問題，提供一種拼接顯示面板和顯示裝置。該拼接顯示面板，能使從相鄰的兩個顯示面板顯示側出射的光線向二者之間的拼縫處移動，從而實現了對拼縫的部分或完全遮擋，進而減少或消除了拼縫對顯示圖像的影響，提升了該拼接顯示面板的顯示效果。

本實用新型提供一種拼接顯示面板，包括至少兩個顯示面板，相鄰的兩個所述顯示面板之間拼接形成拼縫，還包括設置在相鄰的兩個所述顯示面板顯示側的拼縫消除結構，所述拼縫消除結構與相鄰的兩個所述顯示面板相對應，用于改變相鄰的兩個所述顯示面板的出光方向，以使出射的光線遮擋相鄰兩個所述顯示面板之間的所述拼縫。

優選地，相鄰的兩個所述顯示面板分別為第一面板和第二面板；所述拼縫消除結構包括第一棱鏡和第二棱鏡；

所述第一棱鏡包括與所述第一面板相對且平行的第一面和與所述第一面的夾角為銳角的第二面；所述第二棱鏡包括與所述第二面板相對且平行的第三面和與所述第三面的夾角為銳角的第四面；所述第二面和所述第四面相對；

所述第一面板上出射的光線能入射至所述第一面，并從所述第二面出射；所述第二面板上出射的光線能入射至所述第三面，并從所述第四面出射。

優選地，所述拼縫消除結構還包括第三棱鏡，所述第三棱鏡包括與所述第二面相對且平行的第五面和與所述第四面相對且平行的第六面；所述第五面與所述第六面相交形成的頂線對應所述拼縫；

所述第五面與所述第二面相互間隔，所述第六面與所述第四面相互間隔；

所述第一面板和所述第二面板相互平行，所述第三棱鏡還包括平行于所述第一面板的第七面，所述第七面與所述第五面和所述第六面分別相交。

優選地，所述第一棱鏡、所述第二棱鏡和所述第三棱鏡的折射率相同；

在所述第五面與所述第二面之間的間隔區域中以及所述第六面與所述第四面之間的間隔區域中填充有透明介質，所述透明介質的折射率小于所述第一棱鏡的折射率。

優選地，所述第一面與所述第二面相交形成第一夾角，所述第三面與所述第四面相交形成第二夾角；所述第一夾角和所述第二夾角相等；

所述第五面與所述第二面之間的間距為第一間距，所述第六面與所述第四面之間的間距為第二間距；所述第一間距與所述第二間距相等。

優選地，所述第一面與所述第二面相交形成第一夾角，所述第三面與所述第四面相交形成第二夾角；所述第一夾角和所述第二夾角不相等；

所述拼縫消除結構能使從所述第一面板出射的光線和從所述第二面板出射的光線分別遮擋所述拼縫寬度的x/z和y/z，其中,x≠y，x和y均大于0，且x+y＝z；z為所述拼縫寬度的總量，x為從所述第一面板出射的光線對所述拼縫的遮擋量，y為從所述第二面板出射的光線對所述拼縫的遮擋量。

優選地，所述第一夾角、所述第二夾角、所述第一間距、所述第二間距和所述拼縫的寬度滿足公式：其中，L為所述拼縫的寬度，G為所述第一間距或所述第二間距，α為所述第一夾角或所述第二夾角，β為光線從所述第二面或所述第四面出射、入射至所述透明介質中時的出射角度；

其中，n₁sinα＝n₂sinβ，n₁為所述第一棱鏡、所述第二棱鏡和所述第三棱鏡的折射率，n₂為所述透明介質的折射率。

優選地，所述第五面與所述第二面之間的間距為第一間距，所述第六面與所述第四面之間的間距為第二間距；

所述第一夾角、所述第一間距和所述拼縫的寬度滿足公式：其中，L為所述拼縫的寬度，G1為所述第一間距，α1為所述第一夾角，β1為光線從所述第二面出射、入射至所述透明介質中時的出射角度；

其中，n₁sinα1＝n₂sinβ1，n₁為所述第一棱鏡、所述第二棱鏡和所述第三棱鏡的折射率，n₂為所述透明介質的折射率；

所述第二夾角、所述第二間距和所述拼縫的寬度滿足公式：其中，L為所述拼縫的寬度，G2為所述第二間距，α2為所述第二夾角，β2為光線從所述第四面出射、入射至所述透明介質中時的出射角度；

其中，n₁sinα₂＝n₂sinβ₂，n₁為所述第一棱鏡、所述第二棱鏡和所述第三棱鏡的折射率，n₂為所述透明介質的折射率。

優選地，所述第一棱鏡、所述第二棱鏡和所述第三棱鏡均采用玻璃或樹脂材料；所述透明介質采用空氣。

優選地，所述拼縫消除結構與相鄰的兩個所述顯示面板相貼合。

本實用新型還提供一種顯示裝置，包括上述拼接顯示面板。

本實用新型的有益效果：本實用新型所提供的拼接顯示面板，通過在相鄰的兩個顯示面板的顯示側設置拼縫消除結構，能使從相鄰的兩個顯示面板顯示側出射的光線向二者之間的拼縫處移動，從而實現了對拼縫的部分或完全遮擋，進而減少或消除了拼縫對顯示圖像的影響，提升了該拼接顯示面板的顯示效果。

本實用新型所提供的顯示裝置，通過采用上述拼接顯示面板，實現了對該顯示裝置上拼縫的部分或完全遮擋，從而減少或消除了拼縫對顯示圖像的影響，提升了該顯示裝置的顯示效果。

附圖說明

圖1為本實用新型實施例1中拼接顯示面板的結構剖視圖；

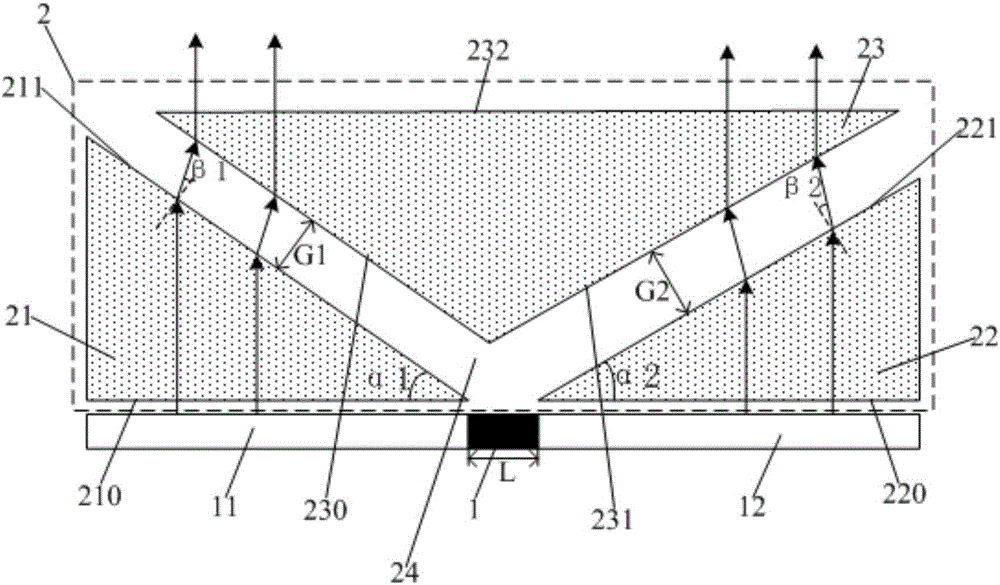

圖2為本實用新型實施例2中拼接顯示面板的結構剖視圖；

圖3為本實用新型實施例3中拼接顯示面板的結構剖視圖。

其中的附圖標記說明：

1.拼縫；2.拼縫消除結構；11.第一面板；12.第二面板；21.第一棱鏡；210.第一面；211.第二面；22.第二棱鏡；220.第三面；221.第四面；23.第三棱鏡；230.第五面；231.第六面；232.第七面；24.透明介質。

具體實施方式

為使本領域的技術人員更好地理解本實用新型的技術方案，下面結合附圖和具體實施方式對本實用新型所提供的一種拼接顯示面板和顯示裝置作進一步詳細描述。

實施例1：

本實施例提供一種拼接顯示面板，如圖1所示，包括至少兩個顯示面板，相鄰的兩個顯示面板之間拼接形成拼縫1，還包括設置在相鄰的兩個顯示面板顯示側的拼縫消除結構2，拼縫消除結構2與相鄰的兩個顯示面板相對應，用于改變相鄰的兩個顯示面板的出光方向，以使出射的光線遮擋相鄰兩個顯示面板之間的拼縫1。

通過在相鄰的兩個顯示面板的顯示側設置拼縫消除結構2，能使從相鄰的兩個顯示面板顯示側出射的光線向二者之間的拼縫1處移動，從而實現了對拼縫1的部分或完全遮擋，進而減少或消除了拼縫1對顯示圖像的影響，提升了該拼接顯示面板的顯示效果。

其中，相鄰的兩個顯示面板分別為第一面板11和第二面板12；拼縫消除結構2包括第一棱鏡21和第二棱鏡22。第一棱鏡21包括與第一面板11相對且平行的第一面210和與第一面210的夾角為銳角的第二面211；第二棱鏡22包括與第二面板12相對且平行的第三面220和與第三面220的夾角為銳角的第四面221；第二面211和第四面221相對。第一面板11上出射的光線能入射至第一面210，并從第二面211出射；第二面板12上出射的光線能入射至第三面220，并從第四面221出射。

根據棱鏡的折射原理，入射至第一面210上的光線從第二面211出射后傳播方向會向靠近第一面板11和第二面板12之間形成的拼縫1側偏折，入射至第三面220上的光線從第四面221出射后傳播方向也會向靠近第一面板11和第二面板12之間形成的拼縫1側偏折，從而使第一面板11和第二面板12上出射的光線能對二者之間的拼縫1形成覆蓋，進而能夠很好地減少或消除拼縫1對第一面板11和第二面板12顯示圖像的分割效果。

本實施例中，拼縫消除結構2還包括第三棱鏡23，第三棱鏡23包括與第二面211相對且平行的第五面230和與第四面221相對且平行的第六面231；第五面230與第六面231相交形成的頂線對應拼縫1。第五面230與第二面211相互間隔，第六面231與第四面221相互間隔。第一面板11和第二面板12相互平行，第三棱鏡23還包括平行于第一面板11的第七面232，第七面232與第五面230和第六面231分別相交。

第三棱鏡23的設置，能使從第二面211出射的光線入射至第五面230，并使從第四面221出射的光線入射至第六面231，從第五面230和第六面231入射的光線從第七面232出射，能使從第二面211和第四面221出射的光線進一步向靠近第一面板11和第二面板12之間形成的拼縫1側偏折，從而使第一面板11和第二面板12上出射的光線能對二者之間的拼縫1更好地形成覆蓋，進而能夠進一步減少或消除拼縫1對第一面板11和第二面板12顯示圖像的分割效果；同時，第三棱鏡23的設置還能實現對第一面板11和第二面板12顯示側出射光線的光學平移，即能使第一面板11和第二面板12顯示側出射的光線向拼縫1側平移，從而能夠確保第一面板11和第二面板12顯示的圖像不會發生扭曲變形，進而確保了第一面板11和第二面板12圖像的正常顯示和圖像的正常拼接，最終確保拼接的圖像也不會發生扭曲變形。第三棱鏡23的第七面232平行于第一面板11，能使第一面板11和第二面板12顯示的圖像在同一平面上進行拼接，從而避免了圖像拼接時出現臺階，進而確保了拼接圖像的顯示效果。

本實施例中，第一棱鏡21、第二棱鏡22和第三棱鏡23的折射率相同；在第五面230與第二面211之間的間隔區域中以及第六面231與第四面221之間的間隔區域中填充有透明介質24，透明介質24的折射率小于第一棱鏡21的折射率。其中，只要確保透明介質24的折射率小于第一棱鏡21的折射率，就能實現對第一面板11和第二面板12顯示側出射光線的光學平移，從而不僅能夠進一步減少或消除拼縫1對第一面板11和第二面板12顯示圖像的分割效果，而且能夠確保第一面板11和第二面板12圖像的正常顯示和圖像的正常拼接。

本實施例中，第一面210與第二面211相交形成第一夾角，第三面220與第四面221相交形成第二夾角；第一夾角和第二夾角相等。第五面230與第二面211之間的間距為第一間距，第六面231與第四面221之間的間距為第二間距；第一間距與第二間距相等。

其中，第一夾角、第二夾角、第一間距、第二間距和拼縫1的寬度滿足公式：其中，L為拼縫1的寬度，G為第一間距或第二間距，α為第一夾角或第二夾角，β為光線從第二面211或第四面221出射、入射至透明介質24中時的出射角度。其中，n₁sinα＝n₂sinβ…(2)，n₁為第一棱鏡21、第二棱鏡22和第三棱鏡23的折射率，n₂為透明介質24的折射率。

基于上述公式(1)和公式(2)，通過調整第一夾角與第二夾角的角度α和第一間距與第二間距G，能夠實現從第一面板11和第二面板12出射的光線在經過拼縫消除結構2處理后分別遮擋拼縫1寬度L的1/2，從而實現了相鄰兩個顯示面板顯示圖像對整個拼縫1的完全遮擋，同時還能實現顯示圖像在平移后的正常拼接顯示，確保了拼接顯示面板的顯示效果。

本實施例中，第一棱鏡21、第二棱鏡22和第三棱鏡23均采用玻璃或樹脂材料；透明介質24采用空氣。需要說明的是，第一棱鏡21、第二棱鏡22和第三棱鏡23也可以采用其他的材料，且第一棱鏡21、第二棱鏡22和第三棱鏡23的折射率也可以不同；透明介質24也可以采用除空氣以外的其他材料，只要能配合棱鏡實現使相鄰兩個顯示面板的顯示光線向拼縫1側偏折的材料均可。

本實施例中，拼縫消除結構2與相鄰的兩個顯示面板相貼合。如此設置，能夠確保顯示面板上出射的光線均能入射至拼縫消除結構2中，從而提高了顯示光線的利用率，進而提高了拼接顯示面板圖像的顯示效果。

實施例2：

本實施例提供一種拼接顯示面板，與實施例1不同的是，如圖2所示，第一面210與第二面211相交形成第一夾角，第三面220與第四面221相交形成第二夾角；第一夾角和第二夾角不相等；拼縫消除結構2能使從第一面板11出射的光線和從第二面板12出射的光線分別遮擋拼縫1寬度的x/z和y/z，其中,x≠y，x和y均大于0，且x+y＝z；z為拼縫1寬度的總量，x為從第一面板11出射的光線對拼縫1的遮擋量，y為從第二面板12出射的光線對拼縫1的遮擋量。

本實施例中，第五面230與第二面211之間的間距為第一間距，第六面231與第四面221之間的間距為第二間距；第一夾角、第一間距和拼縫1的寬度滿足公式：

其中，L為拼縫1的寬度，G1為第一間距，α1為第一夾角，β1為光線從第二面211出射、入射至透明介質24中時的出射角度；其中，n₁sinα1＝n₂sinβ1…(4)，n₁為第一棱鏡21、第二棱鏡22和第三棱鏡23的折射率，n₂為透明介質24的折射率。

基于上述公式(3)和公式(4)，通過調整第一夾角α1和第一間距G1，能夠實現從第一面板11出射的光線在經過拼縫消除結構2處理后遮擋拼縫1寬度L的x/z。

第二夾角、第二間距和拼縫1的寬度滿足公式：

其中，L為拼縫1的寬度，G2為第二間距，α2為第二夾角，β2為光線從第四面221出射、入射至透明介質24中時的出射角度；其中，n₁sinα²＝n₂sinβ²…(6)，n₁為第一棱鏡21、第二棱鏡22和第三棱鏡23的折射率，n₂為透明介質24的折射率。

基于上述公式(5)和公式(6)，通過調整第二夾角α2和第二間距G2，能夠實現從第二面板12出射的光線在經過拼縫消除結構2處理后遮擋拼縫1寬度L的y/z。

通過公式(3)、公式(4)、公式(5)和公式(6)共同對第一夾角α1、第一間距G1、第二夾角α2和第二間距G2進行調整，能夠實現相鄰兩個顯示面板顯示圖像對整個拼縫1的完全遮擋，同時還能實現顯示圖像在平移后的正常拼接顯示，確保了拼接顯示面板的顯示效果。

本實施例中拼接顯示面板的其他結構及材料與實施例1中相同，此處不再贅述。

實施例3：

本實施例提供一種拼接顯示面板，與實施例1和2不同的是，如圖3所示，拼縫消除結構2只包括第一棱鏡21和第二棱鏡22。其中第一棱鏡21和第二棱鏡22的結構和設置位置與實施例1或實施例2中相同，第一棱鏡21和第二棱鏡22的折射率和材料與實施例1或實施例2中相同。

本實施例中的拼縫消除結構2能使入射至第一面210上的光線從第二面211出射后傳播方向向靠近第一面板11和第二面板12之間形成的拼縫1側偏折，并使入射至第三面220上的光線從第四面221出射后傳播方向也向靠近第一面板11和第二面板12之間形成的拼縫1側偏折，從而使第一面板11和第二面板12上出射的光線能對二者之間的拼縫1形成覆蓋，進而能夠很好地減少或消除拼縫1對第一面板11和第二面板12顯示圖像的分割效果。

需要說明的是，本實施例中的拼接顯示面板無法實現兩個顯示圖像的正常拼接。

實施例1-3的有益效果：實施例1-3中所提供的拼接顯示面板，通過在相鄰的兩個顯示面板的顯示側設置拼縫消除結構，能使從相鄰的兩個顯示面板顯示側出射的光線向二者之間的拼縫處移動，從而實現了對拼縫的部分或完全遮擋，進而減少或消除了拼縫對顯示圖像的影響，提升了該拼接顯示面板的顯示效果。

實施例2：

本實施例提供一種顯示裝置，包括實施例1-3任意一個中的拼接顯示面板。

通過采用實施例1-3任意一個中的拼接顯示面板，實現了對該顯示裝置上拼縫的部分或完全遮擋，從而減少或消除了拼縫對顯示圖像的影響，提升了該顯示裝置的顯示效果。

本實用新型所提供的顯示裝置可以為，液晶面板、OLED面板、液晶電視、OLED電視、顯示器、手機、導航儀等任何具有顯示功能的產品或部件。

可以理解的是，以上實施方式僅僅是為了說明本實用新型的原理而采用的示例性實施方式，然而本實用新型并不局限于此。對于本領域內的普通技術人員而言，在不脫離本實用新型的精神和實質的情況下，可以做出各種變型和改進，這些變型和改進也視為本實用新型的保護范圍。
