本實用新型教學用具設計領域，具體涉及一種新型黑板自動除粉裝置。

背景技術：

黑板并非專指教學用黑色書寫板，傳統意義上講是它一個可以反復書寫的平面板，板面堅硬，不反光，用于教學。就目前的情況來看主要是綠板和白板占有主要市場，其次是米黃板。綠板主要是用粉筆書寫(也可以使用液態水性粉筆書寫)；白板主要是使用白板筆書寫，米黃板主要使用水性筆書寫。

教學黑板板面一般采用磁性彩涂鋼板制作，板面厚度多在0.2mm—0.4mm之間，此種材料有耐磨、不脫落、不褪色，經久耐用，書寫手感好，字跡清晰，易寫易擦等特點。

教學黑板按結構分為平面黑板、弧形黑板、支架活動書寫板、升降黑板、組合推拉黑板等。

然而，常見的使用粉筆的黑板，常常會出現粉筆灰落在黑板底部不易清理的現象，粉筆灰堆積在黑板底部更容易被使用的人吸入，且清理時粉筆灰沒法回收再利用。

技術實現要素：

本實用新型的目的在于解決上述問題，提供一種新型黑板自動除粉裝置。

本實用新型解決上述問題所采用的技術方案是：一種新型黑板自動除粉裝置，包括黑板、開關、集粉槽、濾網、收縮管、連通管、抽風機、儲粉盒、出氣管和密封網，黑板側面裝有開關；黑板底部設有集粉槽；集粉槽底部設有濾網；濾網下方設有收縮管；收縮管下方連有連通管；連通管兩側皆裝有抽風機；抽風機一端裝有儲粉盒；儲粉盒頂部裝有出氣管；出氣管底部裝有密封網。

進一步的，黑板與開關通過螺釘相連接；集粉槽與黑板通過螺釘；濾網與集粉槽通過卡槽相連接；出氣管與密封網通過卡槽相連接。

進一步的，收縮管與連通管通過螺紋相連接；抽風機與連通管通過螺紋相連接；抽風機與儲粉盒通過螺紋相連接；出氣管與儲粉盒通過螺紋相連接。

進一步的，連通管兩側皆裝有抽風機構，連通管兩端結構對稱。

進一步的，集粉槽開口向上，邊界向外展開，且外邊與黑板面夾角呈60度。

進一步的，出氣管位于儲粉盒頂部遠離抽風機的一側，外形呈L型。

本實用新型的有益效果是：能夠通過抽風機將黑板書寫時落在集粉槽內的粉筆灰抽走，方便對黑板進行清理，粉筆灰被抽進儲粉盒內可以進行回收再利用，具有結構新穎，操作簡單，實用性強等優點。

附圖說明

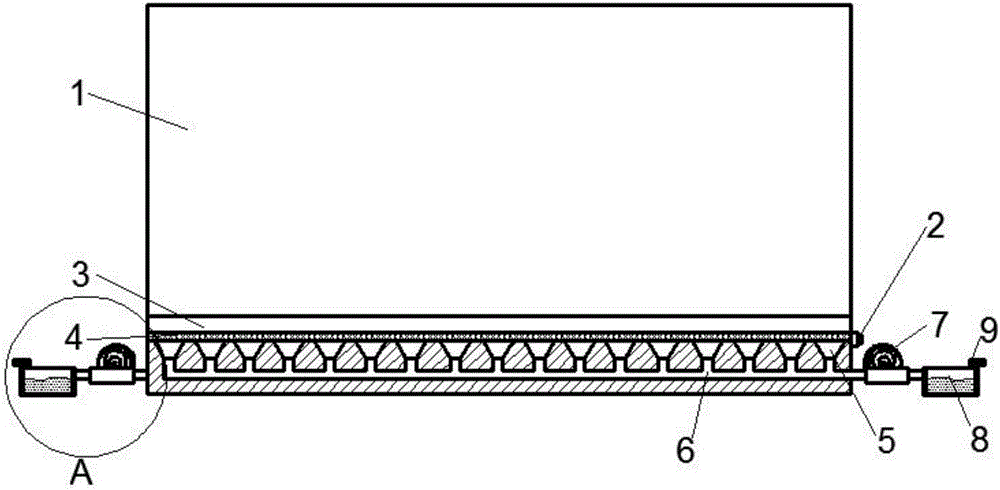

圖1是本實用新型所述一種新型黑板自動除粉裝置的結構主視圖。

圖2是本實用新型所述一種新型黑板自動除粉裝置的結構左視圖。

圖3是本實用新型所述一種新型黑板自動除粉裝置的抽風機構局部放大圖。

1、書黑板；2、開關；3、集粉槽；4、濾網；5、收縮管；6、連通管；7、抽風機；8、儲粉盒；9、出氣管；10、密封網

具體實施方式

下面結合附圖對本實用新型作進一步詳細描述：

如圖1-圖3所示，包括黑板1、開關2、集粉槽3、濾網4、收縮管5、連通管6、抽風機7、儲粉盒8、出氣管9和密封網10，黑板側面裝有開關；黑板底部設有集粉槽；集粉槽底部設有濾網；濾網下方設有收縮管；收縮管下方連有連通管；連通管兩側皆裝有抽風機；抽風機一端裝有儲粉盒；儲粉盒頂部裝有出氣管；出氣管底部裝有密封網。

上述結構中，黑板與開關通過螺釘相連接；集粉槽與黑板通過螺釘；濾網與集粉槽通過卡槽相連接；出氣管與密封網通過卡槽相連接。

上述結構中，收縮管與連通管通過螺紋相連接；抽風機與連通管通過螺紋相連接；抽風機與儲粉盒通過螺紋相連接；出氣管與儲粉盒通過螺紋相連接。

上述結構中，連通管兩側皆裝有抽風機構，連通管兩端結構對稱。

上述結構中，集粉槽開口向上，邊界向外展開，且外邊與黑板面夾角呈60度。

上述結構中，出氣管位于儲粉盒頂部遠離抽風機的一側，外形呈L型。

使用時，只需打開黑板側面的開關，啟動對應的抽風機即可。抽風機會將殘留在集粉槽、抽縮管和連通管內的粉筆灰抽進儲粉盒內。儲粉盒上方的出氣管使得儲粉盒內氣體流通，密封網能防止粉筆灰從儲粉盒內吹出。儲粉盒內的粉筆灰堆積一定程度可去除清理，其中的粉筆灰可以回收再利用。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
