本實用新型涉及一種教學實驗演示裝置，特別涉及一種變槳系統實驗臺。

背景技術：

變槳系統是風力發電機組重要的組成環節，是風力發電領域的重要研究課題，為了推動風力發電技術的發展，培養學生創新以及動手能力，加強學員對于變槳系統更深層次的理解，系統在結構與外形上，縮比真實機組變槳系統，避免學員進入真實風機中的危險，更直觀反映變槳系統結構。

技術實現要素：

本實用新型針對現有技術的不足，提供一種變槳系統實驗臺。

本實用新型的目的是這樣實現的：

一種變槳系統實驗臺，包括便攜控制機箱和變槳執行系統，所述變槳執行系統與便攜控制機箱通過航空插頭相連，變槳執行系統包括有底座，底座支撐內圈設有鋸齒狀的變槳軸承，在變槳軸承上設置刻度盤，變槳軸承內圈對應刻度盤的0°-100°范圍上安裝角度開關，所述變槳軸承的內圈嚙合連接驅動齒輪，驅動齒輪上端設有非驅動端安裝編碼器的變槳驅動，變槳軸承內圈還設有變槳盤，該變槳盤上設有停機行程開關，在變槳盤的中心安裝葉片。

優選的，所述停機行程開關包括主限位行程開關和冗余限位行程開關。

優選的，所述便攜控制機箱的外壁設置觸摸屏、指示燈、控制器、操作鈕、電位器、航空插頭和主指示燈。

優選的，所述指示燈包括UPS指示燈、電網指示燈、系統指示燈、運行指示燈和停止指示燈。

優選的，所述主指示燈包括電源指示燈和急停指示燈。

優選的，所述操作鈕包括復位按鈕、運行按鈕、停止按鈕、安全鏈按鈕、供電按鈕、模式按鈕、控制按鈕、風速旋鈕、變槳速度旋鈕、變槳角度旋鈕。

優選的，所述觸摸屏與控制器通過信號電纜相連，控制器與操作面板采用模塊化操作。

本實用新型的優點在于：

1.本實用新型采用分體結構，方便維護與安裝；2.能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學進程作有機地結合；3.直觀的展現風力發電機組的各個結構，便于學生了解，操作。

附圖說明

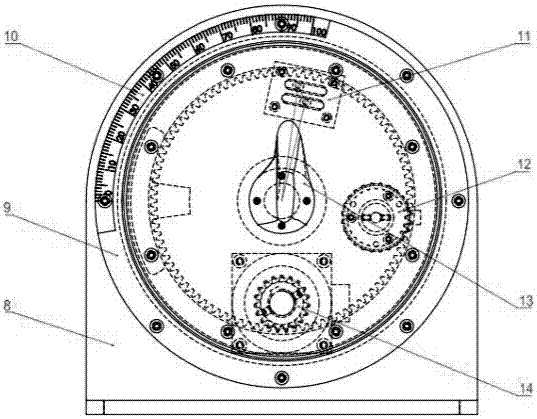

圖1是本實用新型的結構示意圖；

圖2是本實用新型的便攜控制機箱結構示意圖。

圖中：1、觸摸屏；2、指示燈；3、控制器；4、操作鈕；5、電位器；6、航空插頭；7、主指示燈；8、底座；9變槳軸承；10、刻度盤；11、角度開關；12、編碼器;13、葉片;14、變槳驅動。

下面將結合附圖，通過實例對本實用新型進一步詳細說明，但下述的實例僅僅是本實用新型中的例子而已，并不代表本實用新型所限定的權利保護范圍，本實用新型的權利保護范圍以權利要求為準。

具體實施方式

下面結合附圖對本實用新型的具體實施方式進一步說明：

如圖1所示，一種變槳系統實驗臺，包括便攜控制機箱和變槳執行系統，所述變槳執行系統與便攜控制機箱通過航空插頭6相連，變槳執行系統包括有底座8，底座8支撐內圈設有鋸齒狀的變槳軸承9，在變槳軸承9上設置刻度盤10，變槳軸承9內圈對應刻度盤10的0°-100°范圍上安裝角度開關11，所述變槳軸承9的內圈嚙合連接驅動齒輪，驅動齒輪上端設有非驅動端安裝編碼器12的變槳驅動14，變槳軸承9內圈還設有變槳盤，該變槳盤上設有主限位行程開關和冗余限位行程開關，在變槳盤的中心安裝葉片13。

所述便攜控制機箱的外壁設置觸摸屏1、指示燈2、控制器3、操作鈕4、電位器5、航空插頭6和主指示燈7。所述指示燈2包括UPS指示燈、電網指示燈、系統指示燈、運行指示燈和停止指示燈。所述主指示燈7包括電源指示燈和急停指示燈。所述操作鈕4包括復位按鈕、運行按鈕、停止按鈕、安全鏈按鈕、供電按鈕、模式按鈕、控制按鈕、風速旋鈕、變槳速度旋鈕、變槳角度旋鈕。所述觸摸屏1與控制器3通過信號電纜相連，控制器3與操作面板采用模塊化操作。

變槳系統的作用：根據風速的大小自動進行調整槳葉與風向之間的夾角，實現槳葉對風力發電機的恒定轉速；利用空氣動力學原理可以使槳葉順槳90°與風向平行，使風機停機。

使用時的基本參數：

輸入電源：兩相三線，交流220V±10%，50HZ。

工作環境：溫度-10℃～40℃,相對濕度85%（25℃）。

變槳電機參數：額定轉速：1500rpm；輸出軸數：單軸。

本裝置可使學生了解風力機的基本工作原理，了解風力發電機第一環節中風力機吸收自然界風能的基本理論，并了解影響風力機吸收風能的幾個重要因素，為風力發電后續教學及實驗打下基礎。

風速對應開槳角度實驗：系統上電后，控制器3自檢，觸摸屏1正常顯示無報警狀態，系統正常運行，通過觸摸屏1選擇風速對應開獎角度實驗，調節電位器5觸摸屏1顯示相應的風速，控制器3根據設定程序給變槳驅動14相應型號，變槳驅動14動作通過與變槳軸承9連接，驅動變槳軸承9動作，變槳盤中心葉片13隨之變槳，在刻度盤10上顯示相應角度。

變槳速度實驗：系統上電后，控制器3自檢，觸摸屏1正常顯示無報警狀態，系統正常運行，通過觸摸屏1選擇變槳速度實驗，在界面輸入相應變槳速度，控制器3根據設定程序給變槳驅動14相應型號，變槳驅動14動作通過與變槳軸承9連接，驅動變槳軸承9動作，變槳盤中心葉片13隨之變槳，在觸摸屏1顯示相應速度。

緊急停機變槳實驗：系統上電后，控制器3自檢，觸摸屏1正常顯示無報警狀態，系統正常運行，通過觸摸屏1選擇緊急停機實驗，在界面輸入0-90°任意葉片13角度，控制器3根據設定程序給變槳驅動14相應型號，變槳驅動14動作通過與變槳軸承9連接，驅動變槳軸承9動作，變槳盤中心葉片13隨之變槳，在刻度盤10上顯示相應角度，葉片13到達指定角度后，拍下操作鈕4中的急停按鈕，葉片13迅速變槳，回到刻度盤10顯示的90度位置。

綜上所述，實現了本實用新型的目的。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
