本實用新型涉及LED控制結構技術領域，特別是一種LED動感廣告燈箱燈條。

背景技術：

LED燈條已經廣泛應用于戶外廣告照明，而現有的LED燈條只能起到簡單明暗變換作用，并不能根據廣告畫面的表現形式進行重點動畫突出，而能夠進行廣告畫面動感播放的LED屏幕造價非常高，不適于大范圍推廣應用，為解決市場應用需求，故有此LED動感廣告燈箱燈條。

技術實現要素：

為了克服現有技術的上述缺點，本實用新型的目的是提供一種抗干擾性強的，LED燈燈光強弱可控的，具有增強廣告畫面動畫效果的 LED動感廣告燈箱燈條。

本實用新型解決其技術問題所采用的技術方案是：

一種LED動感廣告燈箱燈條,其中：包括若干個LED燈條本體，直流電源，動感燈光控制器，所述LED燈條本體設置有若干個燈光變換單元，所述LED燈條本體兩端設置有正、負供電接口，中間設置有控制信號接口模塊，所述LED燈條本體之間通過電源線或控制信號線連接正、負供電接口或控制信號接口模塊，所述燈光變換單元之間通過控制信號線相互串聯，所述直流電源連接動感燈光控制器及LED燈條本體兩端的正、負供電接口，所述動感燈光控制器控制連接控制信號線接口模塊，并通過直流電源供電連接。

作為本實用新型的進一步改進：燈光變換單元包括一個控制芯片和三個LED燈，所述控制芯片的第一引腳、第二引腳及第三引腳分別連接LED燈的負極，所述控制芯片的第四引腳與地線連接，所述控制芯片的第五及第六引腳通過輸入保護電阻與控制信號線連接，所述控制芯片的第七引腳為空位引腳，所述控制芯片的第八引腳通過電源保護電阻與電源線連接，所述控制芯片的第八引腳還連接有電壓防擊穿的芯片保護電容，所述電源保護電容另一端接地，所述LED燈的正極通過LED燈保護電阻與電源線連接。

作為本實用新型的進一步改進：所述LED燈保護電阻的公共端還連接有防止LED燈擊穿的LED燈保護電容，所述LED燈保護電容另一端接地。

作為本實用新型的進一步改進：所述動感燈光控制器包括主控芯片，數據存儲器，所述主控芯片連接有數據接口模塊，速度增益調節模塊，控制調節模塊，電源接口模塊及控制信號輸出模塊，所述數據存儲器通過數據接口模塊與主控芯片連接，所述控制信號輸出模塊連接燈光變換單元的控制信號線，所述速度增益調節模塊連接調節按鈕，所述控制調節模塊連接控制按鈕。

作為本實用新型的進一步改進：所述動感燈光控制器通過有線連接燈光變換單元，或者所述動感燈光控制器通過無線信號與燈光變換單元。

與現有技術相比，本實用新型的有益效果是：本實用新型燈光變換單元采用單片機結構控制LED燈發光強弱，抗干擾性強，通過連接動感燈光控制器，可控制LED燈燈光強弱，通過多個LED燈條組合并根據數據存儲器存儲的數據控制，能夠使得廣告畫面極具動畫效果，有效增強廣告畫面宣傳效果。

附圖說明

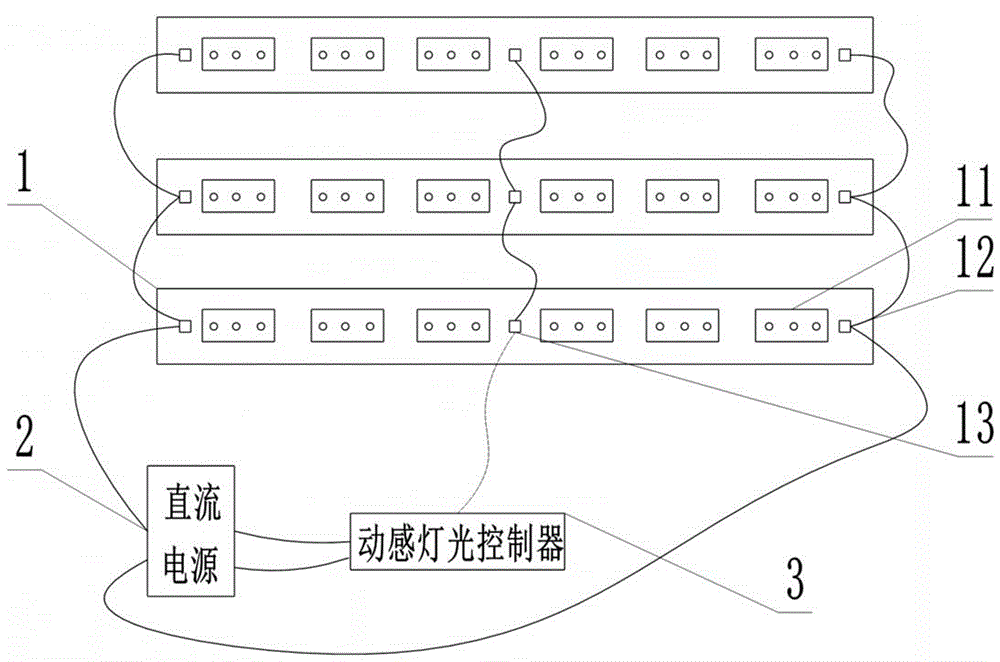

圖1為本實用新型的結構示意圖；

圖2為本實用新型燈光變換單元電路結構示意圖；

圖3為本實用新型動感燈光控制器結構示意圖。

具體實施方式

現結合附圖說明與實施例對本實用新型進一步說明：

參考圖1至圖3，一種LED動感廣告燈箱燈條,其中：包括若干個LED燈條本體1，直流電源2，動感燈光控制器3，所述LED燈條本體1設置有若干個燈光變換單元11，所述LED燈條本體兩端設置有正、負供電接口12，中間設置有控制信號接口模塊13，所述LED燈條本體1之間通過電源線或控制信號線連接正、負供電接口12或控制信號接口模塊13，所述燈光變換單元11之間通過控制信號線相互串聯，所述直流電源2連接動感燈光控制器3及LED燈條本體1兩端的正、負供電接口12，所述動感燈光控制器3控制連接控制信號線接口模塊13，并通過直流電源供2電連接。

燈光變換單元包括一個控制芯片和三個LED燈，所述控制芯片的第一引腳、第二引腳及第三引腳分別連接LED燈的負極，所述控制芯片的第四引腳與地線連接，所述控制芯片的第五及第六引腳通過輸入保護電阻與控制信號線連接，所述控制芯片的第七引腳為空位引腳，所述控制芯片的第八引腳通過電源保護電阻與電源線連接，所述控制芯片的第八引腳還連接有電壓防擊穿的芯片保護電容，所述電源保護電容另一端接地，所述LED燈的正極通過LED燈保護電阻與電源線連接。

所述LED燈保護電阻的公共端還連接有防止LED燈擊穿的LED燈保護電容，所述LED燈保護電容另一端接地。

所述動感燈光控制器包括主控芯片，數據存儲器，所述主控芯片連接有數據接口模塊，速度增益調節模塊，控制調節模塊，電源接口模塊及控制信號輸出模塊，所述數據存儲器通過數據接口模塊與主控芯片連接，所述控制信號輸出模塊連接燈光變換單元的控制信號線，所述速度增益調節模塊連接調節按鈕，所述控制調節模塊連接控制按鈕。

所述動感燈光控制器通過有線連接燈光變換單元，或者所述動感燈光控制器通過無線信號與燈光變換單元。

綜上所述，本領域的普通技術人員閱讀本實用新型文件后，根據本實用新型的技術方案和技術構思無需創造性腦力勞動而作出其他各種相應的變換方案，均屬于本實用新型所保護的范圍。
