本實用新型涉及一種建筑學工程制圖尺。

背景技術：
：

現在在繪制工程圖時技術人員只是用到直尺、丁字尺、三角尺等，在繪制圖紙的過程中需要使用幾個尺進行配合才能夠完成，使用時不方便，繪圖時不靈活。

技術實現要素：
：

本實用新型的目的是提供一種集直尺、丁字尺、三角尺為一體，使用方便靈活的建筑學工程制圖尺。

上述的目的通過以下的技術方案實現：

一種建筑學工程制圖尺，其組成包括：左組合夾板、右組合夾板，所述的左組合夾板連接帶有刻度的左水平尺，所述的右組合夾板連接帶有刻度的右水平尺，所述的左組合夾板開有倒T形左滑槽，所述的倒T形左滑槽連接倒T形左滑塊，所述的倒T形左滑塊連接左柱體，所述的左柱體連接橫尺的一端，所述的橫尺繞所述的左柱體轉動；所述的右組合夾板開有倒T形右滑槽，所述的倒T形右滑槽連接倒T形右滑塊，所述的倒T形右滑塊開有插孔，所述的插孔的底部連接磁板，所述的橫尺的另一端開有一組連接通孔，所述的插孔與所述的連接通孔重合插入固定桿，所述的固定桿的底部連接鐵片，所述的鐵片吸合所述的磁板，所述的固定桿的頂部連接手柄。

所述的建筑學工程制圖尺，所述的橫尺開有一組中心孔，所述的橫尺貼合轉動直尺，所述的轉動直尺開有中心同孔，所述的中心孔與所述的中心同孔重合插入圓桿，所述的圓桿的底部連接底定位板，所述的圓桿的頂部具有螺紋段，所述的螺紋段連接固定螺帽。

所述的建筑學工程制圖尺，所述的左組合夾板與所述的右組合夾板均包括邊部貼合板，所述的邊部貼合板的頂部連接彈性上夾板，所述的邊部貼合板的底部連接彈性下夾板，所述的彈性上夾板分別連接所述的左水平尺和所述的右水平尺，所述的彈性上夾板分別開有所述的倒T形左滑槽和所述的倒T形右滑槽。

所述的建筑學工程制圖尺，所述的左組合夾板夾住繪圖板的左側，所述的右組合夾板夾住繪圖板的右側，所述的繪圖板的頂部連接刻度尺，所述的繪圖板的底部連接刻度尺，所述的倒T形左滑槽的左側鑲嵌一組定位磁點，所述的倒T形右滑槽的右側鑲嵌一組定位磁點，所述的倒T形左滑塊的左側鑲嵌鐵釘帽，所述的倒T形右滑塊的右側鑲嵌鐵釘帽，所述的定位磁點吸合所述的鐵釘帽定位。

有益效果：

1.本實用新型采用的左組合夾板、右組合夾板能夠夾持住繪圖板，方便橫尺和轉動直尺配合使用，既能夠形成十字尺結構，也能夠形成丁字尺結構；使用方便靈活。

2.本實用新型采用的左水平尺和右水平尺配合使用，能夠調節左組合夾板、右組合夾板所夾持的繪圖板是否整齊、平直，繪制的線準確。

3.本實用新型采用的橫尺與右水平尺之間能夠形成三角尺結構，方便三角形的繪制，使用方便靈活。

4.本實用新型采用的中心同孔、中心孔、圓桿、底定位板、螺紋段、固定螺帽配合使用，既能夠固定橫尺與轉動直尺之間的連接，又使轉動直尺轉動方便，方便繪制圖紙。

5.本實用新型采用的定位磁點與鐵釘帽配合使用，能夠給倒T形左滑槽與倒T形左滑塊之間、倒T形右滑槽與倒T形右滑塊之間進行定位，固定橫尺的位置準確，使用方便靈活。

附圖說明：

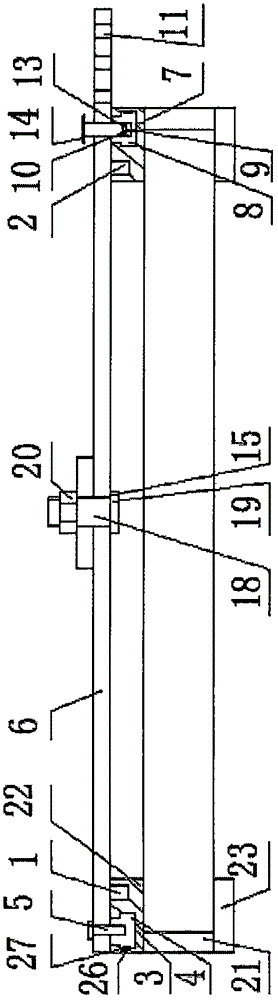

附圖1是本產品的結構示意圖。

附圖2是附圖1的俯視圖。

具體實施方式：

實施例1：

一種建筑學工程制圖尺，其組成包括：左組合夾板、右組合夾板，所述的左組合夾板連接帶有刻度的左水平尺1，所述的右組合夾板連接帶有刻度的右水平尺2，所述的左組合夾板開有倒T形左滑槽3，所述的倒T形左滑槽連接倒T形左滑塊4，所述的倒T形左滑塊連接左柱體5，所述的左柱體連接橫尺6的一端，所述的橫尺繞所述的左柱體轉動；所述的右組合夾板開有倒T形右滑槽7，所述的倒T形右滑槽連接倒T形右滑塊8，所述的倒T形右滑塊開有插孔9，所述的插孔的底部連接磁板10，所述的橫尺的另一端開有一組連接通孔11，所述的插孔與所述的連接通孔重合插入固定桿12，所述的固定桿的底部連接鐵片13，所述的鐵片吸合所述的磁板，所述的固定桿的頂部連接手柄14。

實施例2：

實施例1所述的建筑學工程制圖尺，所述的橫尺開有一組中心孔15，所述的橫尺貼合轉動直尺16，所述的轉動直尺開有中心同孔17，所述的中心孔與所述的中心同孔重合插入圓桿18，所述的圓桿的底部連接底定位板19，所述的圓桿的頂部具有螺紋段，所述的螺紋段連接固定螺帽20。

實施例3：

實施例2所述的建筑學工程制圖尺，所述的左組合夾板與所述的右組合夾板均包括邊部貼合板21，所述的邊部貼合板的頂部連接彈性上夾板22，所述的邊部貼合板的底部連接彈性下夾板23，所述的彈性上夾板分別連接所述的左水平尺和所述的右水平尺，所述的彈性上夾板分別開有所述的倒T形左滑槽和所述的倒T形右滑槽。

實施例4：

實施例3所述的建筑學工程制圖尺，所述的左組合夾板夾住繪圖板24的左側，所述的右組合夾板夾住繪圖板的右側，所述的繪圖板的頂部連接刻度尺25，所述的繪圖板的底部連接刻度尺，所述的倒T形左滑槽的左側鑲嵌一組定位磁點26，所述的倒T形右滑槽的右側鑲嵌一組定位磁點，所述的倒T形左滑塊的左側鑲嵌鐵釘帽27，所述的倒T形右滑塊的右側鑲嵌鐵釘帽，所述的定位磁點吸合所述的鐵釘帽定位。
