本實用新型涉及教學用具技術領域，具體為一種英語教學輔助裝置。

背景技術：

在英語教學中，單詞與語法作為授課的主要內容占據了授課的大量時間。傳統的英語教學中通常是教師帶領學生對著紙質課本進行朗誦記憶，或者是在教室的黑板上對重點單詞語法進行重點學習，而教師在教學時進行板書往往占據了大量的上課時間，影響了授課效率，例如專利號為201520822276.8的專利，包括板體、置物箱、支架和底座，板體設有帶線條的單詞區，單詞區兩側設有滑桿，一根帶防滑紋的擦條穿過滑桿上下滑動，該專利雖然一定程度的簡單實用，但對一些英語教學資料的固定性不好，教學資料容易滑落，影響了教學效率。

技術實現要素：

本實用新型的目的在于提供一種英語教學輔助裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種英語教學輔助裝置，包括底座，所述底座的底端左右兩側均安裝有滾輪，所述底座的頂端安裝有教學板，所述教學板的頂端安裝有頂座，所述頂座通過支撐板與教學板相連，所述支撐板的內壁設有空腔，所述頂座的底端固定安裝有第一筒體，所述第一筒體底端安裝有卡座，所述第一筒體的外側套接有第二筒體，所述第二筒體與第一筒體的連接處安裝有滑動套，所述第二筒體的底端安裝有壓板，所述壓板通過彈簧與卡座相連，所述彈簧的外壁設有彈簧限位座，所述頂座的頂端設有拉板，所述拉板通過牽引桿與壓板相連，所述牽引桿貫穿頂座的外壁。

優選的，所述教學板的底端安裝有框架，所述框架的內側設有夾板，所述夾板通過伸縮裝置與框架相連，所述伸縮裝置包括裝置外殼，所述裝置外殼的頂端設有螺紋套，所述螺紋套與裝置外殼的連接處安裝有軸環，所述裝置外殼的內腔設有卡板，所述卡板的頂端中心位置安裝有螺桿，所述螺桿貫穿螺紋套，所述螺桿與螺紋套螺紋連接。

優選的，所述底座的正面固定安裝有儲書箱。

優選的，所述壓板的底端設有橡膠墊。

優選的，所述教學板的正面外壁設有防滑棱。

與現有技術相比，本實用新型的有益效果是：該英語教學輔助裝置，通過教學板、頂座和支撐板的配合，向上拉動拉板，拉板通過牽引桿帶動壓板向上運動，壓板擠壓彈簧，壓板通過第二筒體帶動滑動套向上滑動，將教學資料的頂端穿過空腔，放置在壓板與教學板之間，松動拉板，壓板在彈簧彈性的作用下回到原來的位置，對教學資料進行固定，固定效果好，避免因教學資料滑落而打斷教學節奏，大大的提高了教學效率。

附圖說明

圖1為本實用新型結構示意圖；

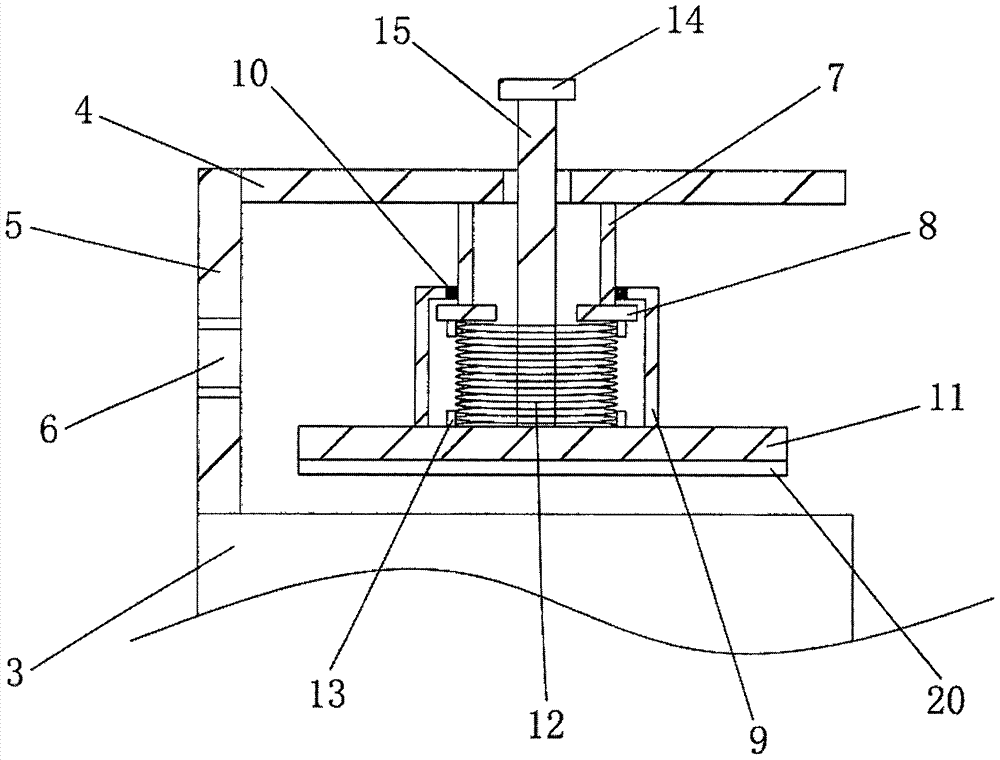

圖2為本實用新型的教學板結構示意圖；

圖3為本實用新型的框架結構示意圖；

圖4為本實用新型的伸縮裝置剖視結構示意圖。

圖中：1、底座，2、滾輪，3、教學板，4、頂座，5、支撐板，6、空腔，7、第一筒體，8、卡座，9、第二筒體，10、滑動套，11、壓板，12、彈簧，13、彈簧限位座，14、拉板，15、牽引桿，16、框架，17、夾板，18、伸縮裝置，181、裝置外殼，182、螺紋套，183、軸環，184、卡板，185、螺桿，19、儲書箱，20、橡膠墊，21、防滑棱。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種英語教學輔助裝置，包括底座1，底座1具有很好的穩定性，底座1的底端左右兩側均安裝有滾輪2，滾輪2起到方便底座1移動的作用，底座1的頂端安裝有教學板3，教學板3將教學資料展示給學生，教學板3的頂端安裝有頂座4，頂座4通過支撐板5與教學板3相連，支撐板5的內壁設有空腔6，頂座4的底端固定安裝有第一筒體7，第一筒體7底端安裝有卡座8，第一筒體7的外側套接有第二筒體9，卡座8防止第二筒體9與第一筒體7分離，第二筒體9與第一筒體7的連接處安裝有滑動套10，滑動套10起到便于第二筒體9與第一筒體7之間滑動的作用，第二筒體9的底端安裝有壓板11，壓板11通過彈簧12與卡座8相連，彈簧12的外壁設有彈簧限位座13，彈簧12為螺旋彈簧，彈性系數為2ON/CM，頂座4的頂端設有拉板14，拉板14通過牽引桿15與壓板11相連，牽引桿15貫穿頂座4的外壁，向上拉動拉板14，拉板14通過牽引桿15帶動壓板11向上運動，壓板11擠壓彈簧12，彈簧12產生彈性形變，壓板11通過第二筒體9帶動滑動套10向上滑動，將教學資料的頂端穿過空腔6，放置在壓板11與教學板3之間，松動拉板14，壓板11在彈簧12彈性的作用下回到原來的位置，對教學資料進行固定，固定效果好，教學板3的底端安裝有框架16，框架16的內側設有夾板17，夾板17通過伸縮裝置18與框架16相連，伸縮裝置18包括裝置外殼181，裝置外殼181的頂端設有螺紋套182，螺紋套182與裝置外殼181的連接處安裝有軸環183，裝置外殼181的內腔設有卡板184，卡板184的頂端中心位置安裝有螺桿185，螺桿185貫穿螺紋套182，螺桿185與螺紋套182螺紋連接，順時針或逆時針轉動螺紋套182，螺紋套182帶動螺桿185向下下降或向上升起，通過夾板17和伸縮裝置18的配合，可以對教學資料進行雙重固定，底座1的正面固定安裝有儲書箱19，儲書箱19可用于存放教學資料，壓板11的底端設有橡膠墊20，橡膠墊20為橡膠材質制成，教學板3的正面外壁設有防滑棱21，防滑棱21起到增大教學資料與教學板3之間摩擦力的作用。

在英語課上，教師向?qū)W生展示教學資料時，向上拉動拉板14，拉板14通過牽引桿15帶動壓板11向上運動，壓板11擠壓彈簧12，彈簧12產生彈性形變，壓板11通過第二筒體9帶動滑動套10向上滑動，將教學資料的頂端穿過空腔6，放置在壓板11與教學板3之間，松動拉板14，壓板11在彈簧12彈性的作用下回到原來的位置，對教學資料進行固定，固定效果好，避免因教學資料滑落而打斷教學節奏，大大的提高了教學效率。

在本實用新型的描述中，需要理解的是，術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“設置”、“連接”、“固定”、“旋接”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
