本發明涉及顯示頻拼接框技術領域，具體屬于一種弧面可調大屏拼接框。

背景技術：

中央控制系統是一種對聲光電等各種設備進行集中控制的系統，它可以被應用于多媒體教室、多功能會議廳、指揮控制中心、智能化家庭、醫院、工業生產工廠等諸多區域。中央控制系統主要是有大屏拼接墻體、中央控制主機、轉換器及各種受控設備組合制成。其中大屏拼接在安防系統、監控系統或其他系統中應用廣泛。但是，現有大屏拼接過程中存在以下問題：1，安裝過程復雜，整體不容易定位，成本較高，穩定性和可靠性差；2，拼接安裝完成后，大多整體為平面，人民觀看角度不同在偏視或斜視過程中，觀看效果差；3，有部分拼接后為弧面的情況，但是整體弧面不可調解；4，有些拼接框無通風孔，致使拼接屏后面的整體散熱性能差，嚴重影響產品的整體使用壽命。針對上述問題，本發明提供了一種弧面可調大屏拼接框。

技術實現要素：

本發明目的是提供一種弧面可調大屏拼接框，可解決上述背景技術中提到的問題。

本發明所采用的技術方案如下：

一種弧面可調大屏拼接框，其特征是包括外框、后蓋、封邊件、卡板和固定件，所述外框的中間有橫梁和豎梁，外框的橫梁和橫向邊框的中間有一段波紋層連接區，外框側邊的后面有帶凹槽的卡凸，外框的周圍側邊內側有凹槽，所述封邊件有軟牛筋制成，封邊件安裝在外框的邊框、橫梁、豎梁、側邊內側凹槽及側邊后面凹槽上，后蓋安裝在外框側邊后面的卡凸上，所述卡板為U形安裝在后蓋與外框側邊后面卡凸連接處，或外框橫向邊框上面，所述固定件有螺栓和塑料錐，螺栓安裝在卡板上，塑料錐安裝在封邊件與外框接觸的部位。

所述外框和后蓋有鋁合金或硬質塑料制成，后蓋中間有一段波紋層連接區，后蓋上有通風孔。

所述波紋層連接區有軟質塑料內嵌鋁合金薄片制成。

所述弧面可調大屏拼接框的整體弧面角度可調范圍為1°～5°。

所述固定件中的塑料錐的錐頭成錨形，錐帽為圓餅形，錐頭和錐帽連為一體。

與已有技術相比，本發明的有益效果如下：

本發明通過對外框、后蓋、封邊件、卡板和固定件的整體優選設計組合，制造的弧面可調大屏拼接框。將外框中的橫梁和豎梁安裝固定在邊框上，封邊件安裝在外框的邊框、橫梁、豎梁、側邊內側凹槽及側邊后面凹槽上，后蓋整體通過固定件中的螺栓、塑料錐安裝固定在外框側邊后面的卡凸上，卡板安裝在后蓋與外框側邊后面卡凸連接處，或外框橫向邊框上面，將待拼接安裝的屏安裝在外框中邊框、橫梁和豎梁上，通過卡板和固定件整體組合安裝為一體，整體安裝簡單，速度快，容易定位，穩定性和可靠性強，成本低；安裝完成后整體為弧面形，外框的橫梁和橫向邊框的中間有一段波紋層連接區，后蓋中間有一段波紋層連接區，可以調節大屏拼接框的整體弧面角度，實現整體弧面的可調解性，確保人民觀看角度不同在偏視或斜視過程中，觀看效果好，觀看人員眼睛舒適性好；后蓋上有通風孔，確保拼接屏后面的整體散熱性能好，大幅度提升了拼接屏的整體使用壽命。同時本發明整體為弧形，有一段弧面可調區，可確保拼接單元穩定性好，人眼觀看舒適度高，安裝簡潔，美觀時尚，適合在多媒體教室、多功能會議廳和指揮控制中心等安裝大中型拼接屏時推廣使用。

附圖說明

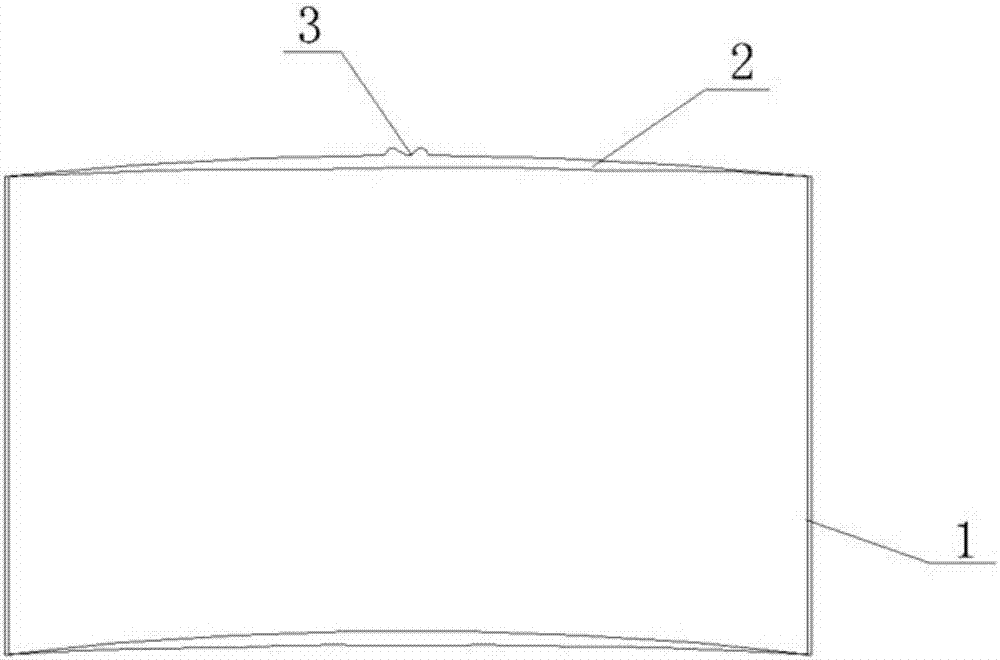

圖1為本發明整體示意圖；

圖2為外框、封邊件和卡板安裝圖；

圖3為后蓋；

圖4為卡板；

圖5為塑料錐。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于發明保護的范圍。

下面結合實施例和具體實施方式對本發明作進一步詳細的說明。

一種弧面可調大屏拼接框，其特征是包括外框1、后蓋2、封邊件4、卡板5和固定件，所述外框1的中間有橫梁104和豎梁106，外框1的橫梁104和橫向邊框101的中間有一段波紋層連接區105，外框1側邊103的后面有帶凹槽的卡凸102，外框1的周圍側邊103內側有凹槽，所述封邊件4有軟牛筋制成，封邊件4安裝在外框1的邊框101、橫梁104、豎梁106、側邊103內側凹槽及側邊103后面凹槽上，后蓋2安裝在外框1側邊103后面的卡凸102上，所述卡板5為U形安裝在后蓋2與外框1側邊103后面卡凸102連接處，或外框1橫向邊框101上面，所述固定件有螺栓和塑料錐6，螺栓安裝在卡板5上，塑料錐6安裝在封邊件4與外框1接觸的部位。

所述外框1和后蓋2有鋁合金或硬質塑料制成，后蓋2中間有一段波紋層連接區3，后蓋2上有通風孔201。

所述波紋層連接區(105和3)有軟質塑料內嵌鋁合金薄片制成。

所述弧面可調大屏拼接框的整體弧面角度可調范圍為1°～5°。

所述固定件中的塑料錐6的錐頭601成錨形，錐帽602為圓餅形，錐頭601和錐帽602連為一體。

安裝時，將外框1中的橫梁104和豎梁106安裝固定在邊框101上，封邊件4安裝在外框1的邊框101、橫梁104、豎梁106、側邊103內側凹槽及側邊103后面凹槽上，后蓋2整體通過固定件中的螺栓、塑料錐6安裝固定在外框1側邊103后面的卡凸102上，卡板5安裝在后蓋2與外框1側邊103后面卡凸102連接處，或外框1橫向邊框101上面，將待拼接安裝的屏安裝在外框1中邊框101、橫梁104和豎梁106上，通過卡板5和固定件整體組合安裝為一體。

以上所述的僅是本發明的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本發明創造構思的前提下，還可以做出若干變形和改進，這些都屬于本發明的保護范圍。
