本實用新型涉及廣告宣傳領域，特別是涉及一種高速路用廣告牌。

背景技術：

廣告牌是產品宣傳的主要輔助用品之一。而高速路上的廣告牌，主要以體積大，高度高為主要設計要點，讓行走在高速路上的各行各業的人們看見廣告牌上的宣傳內容，起到廣而告之的作用。

現有高速路上的廣告牌，廣告板多以兩面宣傳為主，并且廣告牌為固定不動，不具備吸引性；再者，高速路用廣告牌體積過大，重量較大，高度高，導致廣告牌更換困難。

技術實現要素：

本實用新型主要解決的技術問題是提供一種高速路用廣告牌，將廣告牌分隔成3個繞基礎立柱旋轉的獨立牌，增加了廣告牌的宣傳內容，又吸引人的眼球，提高廣告效應，同時廣告牌可上下滑動，方便更換。

為達此目的，本實用新型采用以下技術方案：

一種高速路用廣告牌，包括：底座、基礎立柱和廣告牌，所述基礎立柱底端與底座相連接，所述廣告牌設置在基礎立柱上端，所述廣告牌沿基礎立柱上端圓周方向均布有3個，所述廣告牌分別通過連接架與基礎立柱固定連接，所述連接架的底部設置有弧形板，所述基礎立柱上端設置有與弧形板配套連接的弧形滑軌，所述弧形滑軌與基礎立柱同方向延伸，所述弧形滑軌內表面緊貼基礎立柱外表面設置，所述基礎立柱頂部設置有傳動架，所述傳動架頂部設置有指向下方的第一驅動電機，所述第一驅動電機通過連接管與弧形板相連接。

其中，所述弧形板為三分之一圓。

其中，所述連接管底部外凸設置有法蘭盤，所述法蘭盤上設置有與弧形板頂部連接的定位銷。

其中，所述傳動架底部圓周方向均布有6個第二驅動電機，所述6個第二驅動電機為兩個一組。

其中，所述第二驅動電機的輸出端設置有卷軸。

其中，所述連接架頂部兩端均設置有固定環，所述固定環均通過鋼絲繩與其相對應的第二驅動電機上的卷軸相連接。

本實用新型的有益效果是：本實用新型指出的一種高速路用廣告牌，將廣告牌分隔成3個繞基礎立柱旋轉的獨立牌，增加了廣告牌的宣傳內容，又吸引人的眼球，提高廣告效應，同時廣告牌可上下滑動，方便更換。

附圖說明

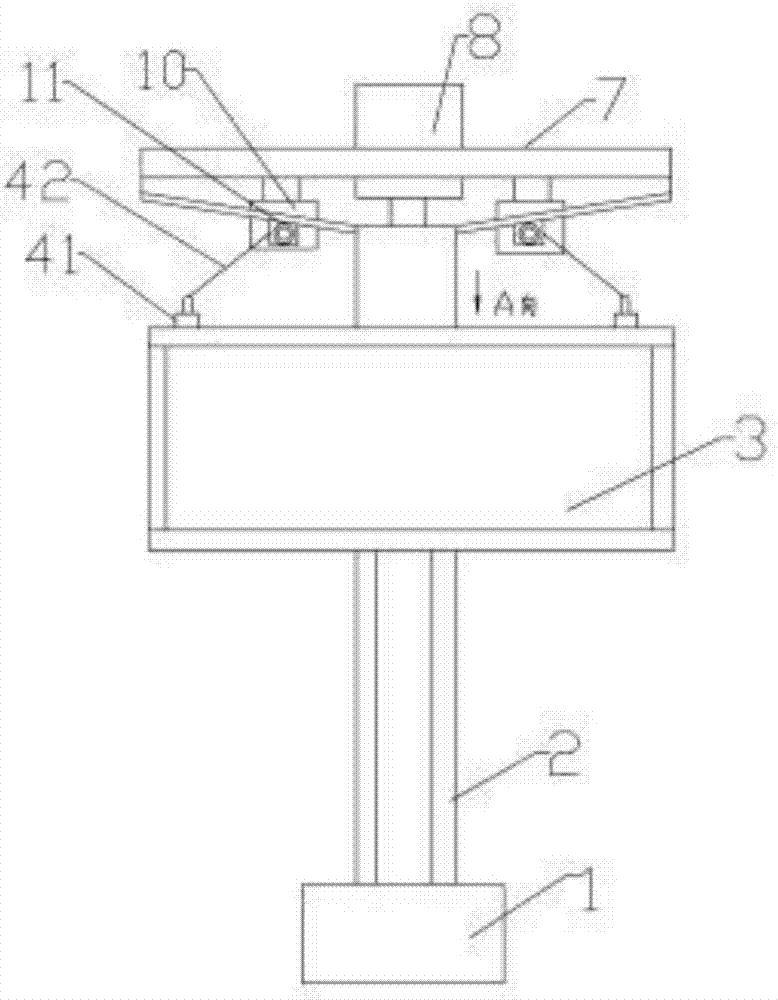

圖1是本實用新型的結構示意圖；

圖2是圖1中A向視圖；

圖3是圖1中第一驅動電機與連接管連接示意圖。

附圖中各部件的標記如下：

1、底座；2、基礎立柱；3、廣告牌；4、連接架；41、固定環；42、鋼絲繩；5、弧形板；6、弧形滑軌；7、傳動架；8、第一驅動電機；9、連接管；91、法蘭盤；92、定位銷；10、第二驅動電機。

具體實施方式

下面結合圖1、圖2和圖3并通過具體實施例來進一步說明本實用新型的技術方案。

一種高速路用廣告牌，包括：底座1、基礎立柱2和廣告牌3，所述基礎立柱2底端與底座1相連接，所述廣告牌3設置在基礎立柱 2上端，所述廣告牌3沿基礎立柱2上端圓周方向均布有3個，所述廣告牌3分別通過連接架4與基礎立柱2固定連接，所述連接架4的底部設置有弧形板5，所述基礎立柱2上端設置有與弧形板5配套連接的弧形滑軌6，所述弧形滑軌6與基礎立柱1同方向延伸，所述弧形滑軌6內表面緊貼基礎立柱2外表面設置，弧形板5與弧形滑軌6 通過螺栓固定，方便拆卸。

所述基礎立柱2頂部設置有傳動架7，所述傳動架7頂部設置有指向下方的第一驅動電機8，所述第一驅動電機8通過連接管9與弧形板5相連接，所述弧形板5為三分之一圓，三個連接架4對應的三個弧形板5組成一個將弧形滑軌6包裹在內的套筒，驅動電機8轉動帶動連接架4轉動，從而使得連接架4外側的廣告牌3跟著轉動，吸引人們眼球，提高廣告牌的廣告作用。

本實施例中，所述連接管9底部外凸設置有法蘭盤91，所述法蘭盤91上設置有與弧形板5頂部連接的定位銷92。

本實施例中，所述傳動架7底部圓周方向均布有6個第二驅動電機10，所述6個第二驅動電機10為兩個一組，所述第二驅動電機 10的輸出端設置有卷軸11。

本實施例中，所述連接架4頂部兩端均設置有固定環41，所述固定環41均通過鋼絲繩42與其相對應的第二驅動電機上的卷軸11 相連接，兩個第二驅動電機10為一組，控制其中一個與其對應連接架4沿弧形滑塊上下移動，方便更換廣告牌。

以上內容僅為本實用新型的較佳實施例，對于本領域的普通技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限制。
