本專利涉及筆芯加工，尤其涉及一種引墨護套。

背景技術：

1、近年來新出現的按動水性圓珠筆，在具備傳統水性圓珠筆低粘度、書寫流暢、連續書寫性能佳等優勢的同時，更具備了換芯靈活、使用方便、間歇書寫時間長的新穎點。由于按動水性圓珠筆的結構設計要求，其筆頭碗口在非書寫狀態時處于密封狀態，在保證良好的間歇書寫性能的同時，會導致此狀態下回氣量較小，筆芯完成墨水灌裝后引墨時間極長或始終無法出墨，需要額外增加引墨工序，大幅降低了產品的生產效率。

2、傳統的固定式水性圓珠筆通過引水芯的毛細引力牽引墨水完成引墨，新型的按動式水性圓珠筆由于內嵌彈簧，碗口嚴密密封，封閉產生的氣壓導致筆內墨水回氣量嚴重不足，從而無法順利引墨，筆芯生產完成后無法書寫；同時由于墨水粘度低、抗漏要求高，無法通過離心、甩動等方式進行引墨。為解決引墨困難的問題，現行的常用方案為增加人工引墨工序，即在完成筆芯裝配并穩定一段時間后，人工按壓筆芯使筆頭碗口開縫，使墨水接觸大氣，從而完成引墨。此工序需要逐支引墨，平均每支筆需要引墨時間為1-2分鐘，從而使生產效率大幅降低，生產成本大幅增加。因此，需要開發一種引墨護套，在生產完成灌注后無需人工引墨即可正常書寫。

技術實現思路

1、為了縮短球珠式筆芯的引墨時間，提高生產效率并降低生產成本，本專利提供以下技術方案：

2、第一方面：提供一種引墨護套，應用于球珠式筆芯引墨，包含導流部，彈性件和嵌合部，導流部整體呈中空圓柱體，彈性件和嵌合部設置于導流部的腔體中，彈性件一端與導流部內壁相抵，另一端與嵌合部相抵，嵌合部能夠與筆芯的筆頭相抵克服彈性件的彈力發生軸向運動，使得筆頭與大氣連通。

3、進一步的，嵌合部包括導氣段，彈性件套設在導氣段上。

4、進一步的，嵌合部還包括平臺段、承壓臺和通氣槽，承壓臺為光滑、高強度的承壓結構。

5、進一步的，導氣段的中心設有貫通導氣段和平臺段的導氣孔，平臺段一端連接導氣段而另一端連接承壓臺，通氣槽設在承壓臺四周且連通導氣段，使得通氣槽和導氣段保持與大氣聯通。

6、進一步的，通氣槽數量為2～6個。

7、進一步的，導流部的腔體包括內徑逐漸增大的第一空腔、第二空腔、第三空腔和第四空腔；第一空腔、第二空腔、第三空腔和第四空腔的形狀為直筒形、沙漏形、圓臺形、橢圓形中的一種或幾種。

8、進一步的，導流部在第三空腔處設有側邊氣孔，側邊氣孔數量為1～6個。

9、進一步的，導流部材料性質為塑料材質，塑料為聚乙烯、聚丙烯、聚甲基丙烯酸甲酯或聚碳酸酯中的一種。

10、進一步的，嵌合部選自金屬、合金和/或聚合物中的一種，聚合物包括abs工程塑料。

11、進一步的，彈性件選自金屬、合金和/或聚合物中的一種。

12、本專利具有以下有益效果：

13、1、彈性件可調節彈力，通過彈簧長度、絲徑、外徑的設計，配合引墨活塞，可確保適當的彈力，護套戴緊時可使球珠處于回縮狀態，打開碗口保證回氣，同時彈力不至于過大頂退筆芯；

14、2、引墨護套具有完整的回氣通路設計，導流部設有底部氣孔和側邊氣孔，嵌合部設有導氣孔和通氣槽，使得筆芯在引墨過程中保持與大氣聯通，確保筆芯的回氣效果；

15、3、高強度的承壓臺不易變形和損耗，可反復使用，且承壓臺光滑，能夠防止持續引墨，減少污染。

技術特征：

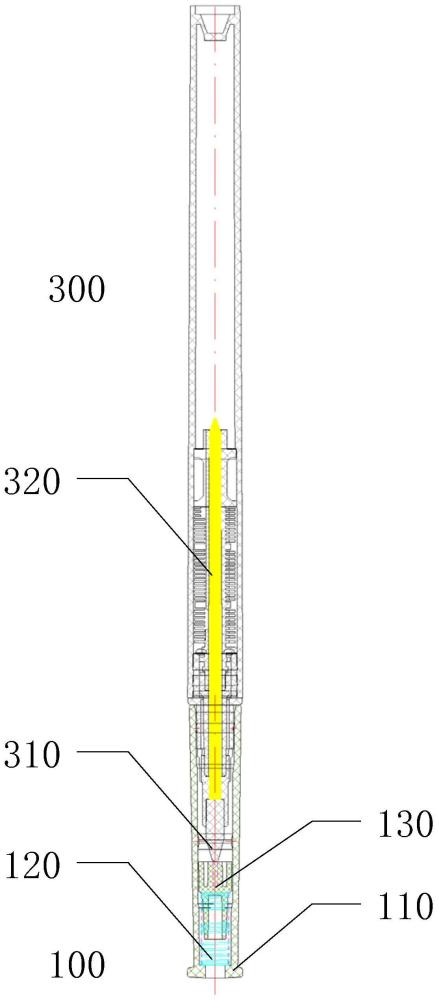

1.一種引墨護套，應用于球珠式筆芯(300)引墨，其特征在于，包含導流部(110、210)，彈性件(120、220)和嵌合部(130、230)，所述導流部(110、210)整體呈中空圓柱體，所述彈性件(120、220)和所述嵌合部(130、230)設置于所述導流部(110、210)的腔體中，所述彈性件(120、220)一端與所述導流部(110、210)內壁相抵，另一端與所述嵌合部(130、230)相抵，所述嵌合部(130、230)能夠與所述筆芯(300)的筆頭相抵克服所述彈性件(120、220)的彈力發生軸向運動，使得所述筆頭(310)與大氣連通。

2.根據權利要求1所述的引墨護套，其特征在于，所述嵌合部(130、230)包括導氣段(132、232)，所述彈性件(120、220)套設在所述導氣段(132、232)上。

3.根據權利要求2所述的引墨護套，其特征在于，所述嵌合部(130、230)還包括平臺段(133、233)、承壓臺(134、234)和通氣槽(135、136、137、138、235、236)，所述承壓臺(134、234)為光滑、高強度的承壓結構。

4.根據權利要求3所述的引墨護套，其特征在于，所述導氣段(132、232)的中心設有貫通所述導氣段(132、232)和所述平臺段(133、233)的導氣孔(131、231)，所述平臺段(133、233)一端連接所述導氣段(132、232)而另一端連接所述承壓臺(134、234)，所述通氣槽(135、136、137、138、235、236)設在所述承壓臺(134、234)四周且連通所述導氣段(132、232)，使得所述通氣槽(135、136、137、138、235、236)和所述導氣段(132、232)保持與大氣聯通。

5.根據權利要求4所述的引墨護套，其特征在于，所述通氣槽(135、136、137、138、235、236)數量為2～6個。

6.根據權利要求1所述的引墨護套，其特征在于，所述導流部(110、210)的腔體包括內徑逐漸增大的第一空腔(114、214)、第二空腔(115、215)、第三空腔(116、216)和第四空腔(117、217)；

7.根據權利要求6所述的引墨護套，其特征在于，所述導流部(110、210)在所述第三空腔(116、216)處設有側邊氣孔(112、113、212、213)，所述側邊氣孔(112、113、212、213)數量為1～6個。

8.根據權利要求1所述的引墨護套，其特征在于，所述導流部(110、210)材料性質為塑料材質，所述塑料為聚乙烯、聚丙烯、聚甲基丙烯酸甲酯或聚碳酸酯中的一種。

9.根據權利要求1所述的引墨護套，其特征在于，所述嵌合部(130、230)選自金屬、合金和/或聚合物中的一種，所述聚合物包括abs工程塑料。

10.根據權利要求1所述的引墨護套，其特征在于，所述彈性件(120、220)選自金屬、合金和/或聚合物中的一種。

技術總結
本專利提供了一種引墨護套，應用于球珠式筆芯引墨，包括導流部、彈性件和嵌合部，導流部整體呈中空圓柱體，彈性件和嵌合部設置于導流部的腔體中，彈性件一端與導流部內壁相抵，另一端與嵌合部相抵，嵌合部能夠與筆芯的筆頭相抵克服彈性件的彈力發生軸向運動，使得筆頭與大氣聯通。本專利彈性件可調節，具有完整的回氣通路設計，導流部設有底部氣孔和側邊氣孔，嵌合部設有導氣孔和通氣槽，使得筆芯在引墨過程中保持與大氣聯通，同時設有光滑、高強度的承壓臺，使得引墨護套不易變形和損耗，可反復使用，并能夠防止持續引墨，減少污染。

技術研發人員：李安,羅俊通,陳乃軍,盧應州,陳曉平,王通虎,姚鴻俊
受保護的技術使用者：上海晨光文具股份有限公司
技術研發日：20240425
技術公布日：2025/4/28
