本申請涉及led顯示，尤其涉及一種顯示屏及其連接鎖。

背景技術：

1、隨著led顯示技術的發展，led顯示屏被廣泛應用于展會、演唱會等較大的顯示畫面中。現階段，這種大的顯示畫面通常是靠多個顯示屏拼接而成，在拼裝時一般是先握住顯示屏背后的搬運把手，搬動顯示屏，在顯示屏安裝到位置后，再通過連接鎖實現兩個顯示屏的拼接；在拆分相鄰的兩個顯示屏時也是先握住搬運把手，再解鎖連接鎖，然后通過顯示屏背后的搬運把手將顯示屏搬運走，操作較為繁瑣，嚴重影響多屏拼裝和拆卸的效率。

技術實現思路

1、鑒于上述問題，提出了本申請實施例，以便提供一種解決上述問題或至少部分地解決上述問題的顯示屏及其連接鎖。

2、第一方面，本申請實施例提供了一種連接鎖，其包括：

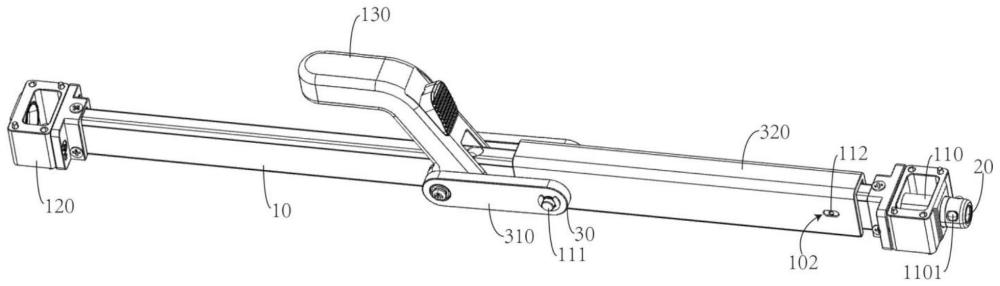

3、安裝桿，兩個端部分別設置有鎖套和鎖孔，中部鉸接有一把手；

4、鎖桿，設在所述安裝桿設有所述鎖套的端部內；

5、傳動組件，一端與所述把手連接，另一端與所述鎖桿遠離所述鎖套的端部連接；

6、其中，所述鎖套遠離所述把手的端部外周設有至少一個鎖珠，通過所述把手的轉動帶動所述傳動組件運動，進而帶動所述鎖桿在所述鎖套內往復移動使得所述鎖珠凸出于所述鎖套表面或者縮回到所述鎖套內。

7、進一步地，所述鎖套的端部插入至另一所述安裝桿的鎖孔內后，當所述鎖桿向靠近所述把手方向移動時所述鎖珠被所述鎖桿端部的斜面推出，所述鎖套的端部以及所述鎖珠被限制在所述鎖孔內。

8、進一步地，所述鎖孔內壁設有斜塊，當所述鎖桿向遠離所述把手方向移動后所述鎖套從所述鎖孔內拔出時所述鎖珠被所述斜塊推回至所述鎖套內。

9、進一步地，所述傳動組件包括第一傳動件和第二傳動件；

10、所述第一傳動件的一端與所述把手連接，另一端與所述第二傳動件連接，所述第二傳動件遠離所述第一傳動件的端部與所述鎖桿遠離所述鎖套的端部連接。

11、進一步地，所述第二傳動件為扣設在所述安裝桿上的u型槽件；

12、所述安裝桿靠近所述把手位置設有第一滑槽，所述安裝桿靠近所述鎖套位置設有第二滑槽；

13、所述第一滑槽內設有能夠在其滑槽內往復移動的第一軸，所述u型槽件遠離所述鎖套的一端與所述第一軸連接，所述第一傳動件遠離所述把手的一端與所述第一軸連接；

14、所述第二滑槽內設有能夠在其滑槽內往復移動的第二軸，所述u型槽件靠近所述鎖套的一端與所述第二軸連接，所述鎖桿遠離所述鎖套的端部與所述第二軸連接。

15、進一步地，所述把手上設有朝向所述安裝桿的鎖定桿，所述安裝桿表面設有第一槽和第二槽；

16、所述鎖定桿的端部能夠伸出所述把手外并插入至所述第一槽或所述第二槽中，或者縮回至所述把手內。

17、進一步地，所述把手表面設有能夠帶動所述鎖定桿運動的推扭，且在所述把手內部設有彈簧，所述彈簧的一端與所述把手抵接，所述彈簧的另一端與所述鎖定桿抵接。

18、第二方面，本申請實施例還提供了一種顯示屏，其包括：

19、多個框架；

20、多個顯示模組，所述顯示模組固定連接在所述框架的一側；

21、多個如第一方面任一所述的連接鎖，所述連接鎖設在所述框架內，所述連接鎖的鎖套和鎖孔分別與所述框架相對的側邊連接；

22、其中，一個所述框架的所述連接鎖的鎖套的端部外周設有至少一個鎖珠，通過鎖桿在所述鎖套內往復移動使得所述鎖珠凸出于所述鎖套表面或者縮回到所述鎖套內，當所述鎖珠凸出于所述鎖套表面時連同所述鎖套的端部一起被限制在另一所述框架的所述連接鎖的鎖孔內，使兩個所述框架形成連接。

23、進一步地，所述顯示模組包括連接在所述框架一側的電路板以及陣列式排布在所述電路板背離所述框架一面的led燈珠。

24、進一步地，所述電路板包括多個縱橫交叉的隔板以及多個通孔，所述led燈珠設置在所述隔板的交叉處。

25、本申請實施例提供的技術方案中，一個顯示屏連接鎖的鎖套端部插入至另一連接件安裝桿的鎖孔內后，鎖桿移動至靠近鎖套的端部，鎖珠被鎖桿端部的斜面推出，鎖套的端部以及鎖珠被限制在另一顯示屏連接鎖的鎖孔內，進而使得兩個顯示屏形成連接，整個操作極為簡單，大大的提升多個顯示屏拼裝和拆卸的效率。

技術特征：

1.一種連接鎖，其特征在于，包括：

2.根據權利要求1所述的連接鎖，其特征在于，

3.根據權利要求2所述的連接鎖，其特征在于，所述鎖孔內壁設有斜塊，當所述鎖桿向遠離所述把手方向移動后所述鎖套從所述鎖孔內拔出時所述鎖珠被所述斜塊推回至所述鎖套內。

4.根據權利要求1所述的連接鎖，其特征在于，所述傳動組件包括第一傳動件和第二傳動件；

5.根據權利要求4所述的連接鎖，其特征在于，所述第二傳動件為扣設在所述安裝桿上的u型槽件；

6.根據權利要求1所述的連接鎖，其特征在于，所述把手上設有朝向所述安裝桿的鎖定桿，所述安裝桿表面設有第一槽和第二槽；

7.根據權利要求6所述的連接鎖，其特征在于，所述把手表面設有能夠帶動所述鎖定桿運動的推扭，且在所述把手內部設有彈簧，所述彈簧的一端與所述把手抵接，所述彈簧的另一端與所述鎖定桿抵接。

8.一種顯示屏，其特征在于，包括：

9.如權利要求8所述的顯示屏，其特征在于，所述顯示模組包括連接在所述框架一側的電路板以及陣列式排布在所述電路板背離所述框架一面的led燈珠。

10.如權利要求9所述的顯示屏，其特征在于，所述電路板包括多個縱橫交叉的隔板以及多個通孔，所述led燈珠設置在所述隔板的交叉處。

技術總結
本技術實施例提供一種顯示屏及其連接鎖，其連接鎖包括安裝桿、鎖桿以及傳動組件，安裝桿兩個端部分別設置有鎖套和鎖孔，中部鉸接有一把手；鎖桿連接在安裝桿設有鎖套的端部；傳動組件一端與把手連接，另一端與鎖桿遠離鎖套的端部連接；其中，鎖套遠離把手的端部外周設有至少一個鎖珠，通過把手的轉動帶動傳動組件運動，進而帶動鎖桿在鎖套內往復移動使得鎖珠凸出于鎖套表面或者縮回到鎖套內。在本技術實施例中，一個顯示屏連接鎖的鎖珠能被鎖桿端部的斜面推出鎖套表面，鎖套的端部以及鎖珠被限制在另一顯示屏連接鎖的鎖孔內，進而使得兩個顯示屏形成連接，整個操作極為簡單，大大的提升多個顯示屏拼裝和拆卸的效率。

技術研發人員：黃俊凱,邱冠華,肖鵬,陳磊
受保護的技術使用者：深圳市雷迪奧視覺技術有限公司
技術研發日：20240322
技術公布日：2025/4/28
