本發明涉及顯示，尤其涉及顯示面板。

背景技術：

1、隨著顯示技術的發展，中大尺寸顯示面板在車載、平板、筆記本電腦、電視等領域有著廣闊的應用前景。顯示面板中通常包括發光控制電路，用于向像素電路提供發光控制信號。發光控制電路通常包括上拉模塊和下拉模塊，以輸出發光控制信號。

2、現有的中大尺寸顯示面板中的發光控制信號存在不穩定的問題，影響顯示效果。

技術實現思路

1、本發明提供了一種顯示面板，以解決現有的顯示面板中的發光控制信號不穩定的問題。

2、根據本發明的一方面，提供了一種顯示面板，其特征在于，包括：

3、襯底；

4、層疊設置于所述襯底一側的多層導電層，所述多層導電層包括第一導電層和第二導電層，所述第二導電層位于所述第一導電層遠離所述襯底一側；

5、有源層，所述有源層位于所述第二導電層遠離所述襯底一側；

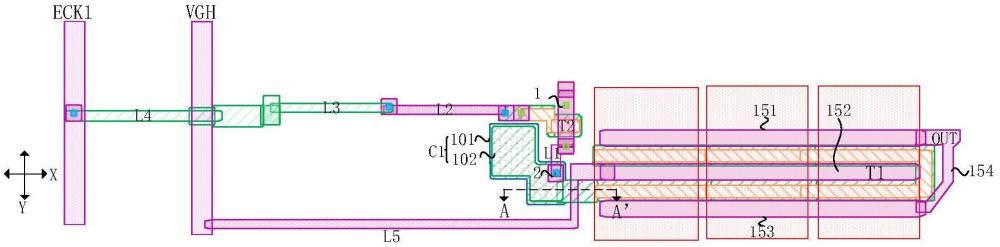

6、所述有源層和多層導電層構成有至少一個發光控制電路，所述發光控制電路包括第一輸出模塊，所述第一輸出模塊包括第一晶體管和第一電容，所述第一電容的第一極板位于所述第一導電層，所述第一電容的第二極板位于所述第二導電層；

7、所述第一晶體管的第一柵極位于所述第二導電層，所述第一電容的第二極板與所述第一晶體管的第一柵極連接；

8、第一面積與第二面積的比值位于0.2-1.0之間；其中，所述第一面積為所述第一電容的第一極板在所述襯底上的正投影與所述第一電容的第二極板在所述襯底上的正投影重疊的面積，所述第二面積為所述有源層在所述襯底上的正投影與所述第一晶體管的第一柵極在所述襯底上的正投影重疊的面積。

9、本發明實施例的技術方案中發光控制電路包括用于輸出第一電位的第一晶體管，以及與第一晶體管的第一柵極連接的第一電容。通過將第一電容的面積與有源層在襯底上的正投影與第一晶體管的第一柵極在襯底上的正投影重疊的面積設置在合理的范圍內，也即規定第一電容與第一晶體管的尺寸比例，使得第一電容通過耦合作用提升第一柵極的電位，進而提升第一晶體管的驅動能力，同時又限制第一電容的尺寸，避免第一電容過大而極易受其他信號的耦合，導致影響第一晶體管的第一柵極的電位，進而影響輸出的發光控制信號的第一電位。因此，本申請中，將第一電容和第一晶體管的尺寸比例設置在合理的范圍內，兼顧抑制輸出的發光控制信號受耦合的影響，以及輸出電平的驅動能力，使得輸出的發光控制信號更穩定可靠。

10、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。

技術特征：

1.一種顯示面板，其特征在于，包括：

2.根據權利要求1所述的顯示面板，其特征在于，所述第一晶體管用于將第一電位傳輸至發光控制電路的輸出端；

3.根據權利要求2所述的顯示面板，其特征在于，所述發光控制電路還包括第一輸出控制模塊，所述第一輸出控制模塊與所述第一晶體管的第二柵極連接；

4.根據權利要求3所述的顯示面板，其特征在于，所述第一晶體管的第一柵極和所述第一晶體管的第二柵極均包括依次連接的第一子部、第二子部和第三子部，所述第一子部和所述第三子部沿第一方向延伸，所述第二子部沿第二方向延伸，所述第一子部和所述第三子部沿所述第二方向排布，所述第一方向和所述第二方向相交，所述第一晶體管的第一柵極的第三子部與所述第一電容的第二極板連接；

5.根據權利要求4所述的顯示面板，其特征在于，所述第一輸出控制模塊包括正向傳輸單元和柵極控制單元，所述正向傳輸單元的輸出端與所述第一晶體管的第二柵極連接，用于向所述第一晶體管的第二柵極傳輸起始信號，所述柵極控制單元與所述第一晶體管的第二柵極連接，所述柵極控制單元包括第二電容，用于通過所述第二電容的耦合作用提升所述第一晶體管的第二柵極的電位；

6.根據權利要求5所述的顯示面板，其特征在于，所述發光控制電路還包括第二輸出模塊，所述第二輸出模塊包括第四晶體管，所述第四晶體管用于將第三電位輸出至發光控制電路的輸出端，所述第三電位大于所述第二電位，所述第一電位大于所述第三電位；

7.根據權利要求6所述的顯示面板，其特征在于，所述發光控制電路還包括第二輸出控制模塊，所述第二輸出控制模塊用于向所述第四晶體管的第二柵極傳輸起始信號的反相信號；

8.根據權利要求7所述的顯示面板，其特征在于，所述第四導電層包括用于傳輸起始信號的起始信號線，所述第二輸出控制模塊還包括第六晶體管，所述第六晶體管的第一極依次通過位于所述第四導電層的第十八連接線、位于所述第一導電層的第四十一連接線與所述第三電容的第一極板連接，所述第六晶體管的第二極依次通過位于所述第四導電層的第十九連接線、位于所述第一導電層的第四十二連接線與所述第四電容的第一極板連接，所述第六晶體管的柵極通過位于所述第四導電層的第二十連接線與所述起始信號線連接；

9.根據權利要求8所述的顯示面板，其特征在于，所述第二輸出控制模塊還包括第七晶體管，所述正向傳輸單元包括第八晶體管，所述柵極控制單元包括第九晶體管、第十晶體管、第十一晶體管、第十二晶體管、第十三晶體管和第十四晶體管；

10.根據權利要求9所述的顯示面板，其特征在于，所述第四導電層包括走線設置區，所述走線設置區包括第一電源線、起始信號線、第一時鐘信號線、第二時鐘信號線，所述第一電源線、所述起始信號線、所述第一時鐘信號線和所述第二時鐘信號線均沿所述第二方向延伸，且沿所述第一方向排布；

技術總結
本發明公開了一種顯示面板，包括：襯底；層疊設置于襯底一側的多層導電層，多層導電層包括第一導電層和第二導電層；有源層，有源層位于第二導電層遠離襯底一側；有源層和多層導電層構成有至少一個發光控制電路，發光控制電路包括第一輸出模塊，第一輸出模塊包括第一晶體管和第一電容，第一電容的第一極板位于第一導電層，第一電容的第二極板位于第二導電層；第一晶體管的第一柵極位于第二導電層，第一電容的第二極板與第一晶體管的第一柵極連接；第一電容的面積與第二面積的比值位于0.2?1.0之間；第二面積為有源層在襯底上的正投影與第一晶體管的第一柵極在襯底上的正投影重疊的面積。本發明的顯示面板能解決發光控制信號不穩定的問題。

技術研發人員：郭恩卿,蓋翠麗,郭雙,靳笑陽,魯建軍,程蕓
受保護的技術使用者：北京維信諾科技有限公司
技術研發日：
技術公布日：2025/4/24
