本申請的實施例涉及顯示，尤其涉及一種顯示裝置。

背景技術：

1、近年來，由于微型led具有比amoled(active-matrix?organic?light?emittingdiode，有源矩陣有機發光二極管)更小的器件尺寸，更快的反應速度，更高的發光效率，更強的穩定性以及更長的使用壽命等優勢，基于微型led的顯示應用領域得到了迅速發展，成為顯示裝置的研究熱點。

2、微型led的像素驅動電路可通過脈沖寬度調制(pulse?width?modulation，pwm)+脈沖幅度調制(pulse?amplitude?modulation，pam)方式驅動微型led發光，即像素驅動電路根據其獲取的pwm信號和變化的斜坡信號控制pwm驅動晶體管的導通狀態，以調控像素驅動電路生成驅動信號的時間，即微型晶體管在各幀畫面顯示周期內的發光時間；再根據pam信號確定驅動信號中的電流值，以確定微型晶體管在發光過程中的光強，從而確定微型led在各幀畫面顯示周期內的亮度。

3、但是，在像素驅動電路內進行脈沖寬度調制的電路中，pwm驅動晶體管的兩端分別連接兩個晶體管，在進行發光時間的調控時，pwm驅動晶體管和兩個晶體管會同時導通，傳輸高電平的電源線經過導通的兩個晶體管和pwm驅動晶體管向傳輸低電平的電源線傳輸電信號，導致利用pwm驅動晶體管的導通狀態調節發光時長時產生的能耗大。

技術實現思路

1、本申請提供一種顯示裝置，用以解決利用pwm驅動晶體管的導通狀態調節發光時長時產生的能耗大的技術問題。

2、本申請實施例提供一種顯示裝置，包括：

3、背光組件，所述背光組件上設置多條柵極線、多條數據線、電源線和多個子像素電路；

4、各所述子像素電路包括像素驅動電路和發光元件；

5、所述像素驅動電路包括：

6、發光時長控制電路，和所述電源線、所述數據線電連接，所述發光時長控制電路包括第一電容，被配置為利用所述第一電容的第一端獲得的控制電源信號和儲存在所述第一電容中的目標發光時長驅動數據，從所述第一電容的第二端輸出第一發光控制信號；

7、發光驅動電路，和所述發光時長控制電路電連接，所述發光驅動電路包括驅動晶體管，被配置為根據所述第一發光控制信號調節所述驅動晶體管在各顯示周期中生成驅動信號的時長；

8、所述發光元件和所述發光驅動電路電連接，被配置為根據所述驅動信號發光。

9、在上述技術方案中，提供一像素驅動電路，包括發光時長控制電路和發光驅動電路，該發光時長控制電路在獲得目標發光時長驅動數據之后，通過調控儲存目標發光時長驅動數據的第一電容的第一端的電平，來對應調節第二端生成的第一發光控制信號的電平狀態，從而在驅動發光驅動電路中與第一電容的第二端電連接的驅動晶體管的過程中，調控驅動晶體管產生驅動信號的時長，以調控發光元件的光強，上述過程不存在傳輸高電平的電源線將電能持續傳輸至傳輸低電平的電源線的過程，降低了發光時長調控過程中產生的能耗，從而降低了發光元件驅動過程中產生的損耗。

10、在一種可行的實施方式中，所述發光時長控制電路還包括驅動數據寫入單元：

11、所述驅動數據寫入單元和所述數據線、所述第一電容的第二端電連接，被配置為在各顯示周期中、所述第一電容的第一端獲得所述控制電源信號之前，從所述數據線獲取原始發光時長驅動數據，并根據所述第一電容的電容量向所述第一電容中儲存所述目標發光時長驅動數據；

12、所述第一電容的第一端和所述電源線電連接，被配置為從其第一端獲取所述控制電源信號，并根據所述控制電源信號、所述目標發光時長驅動數據生成所述第一發光控制信號。

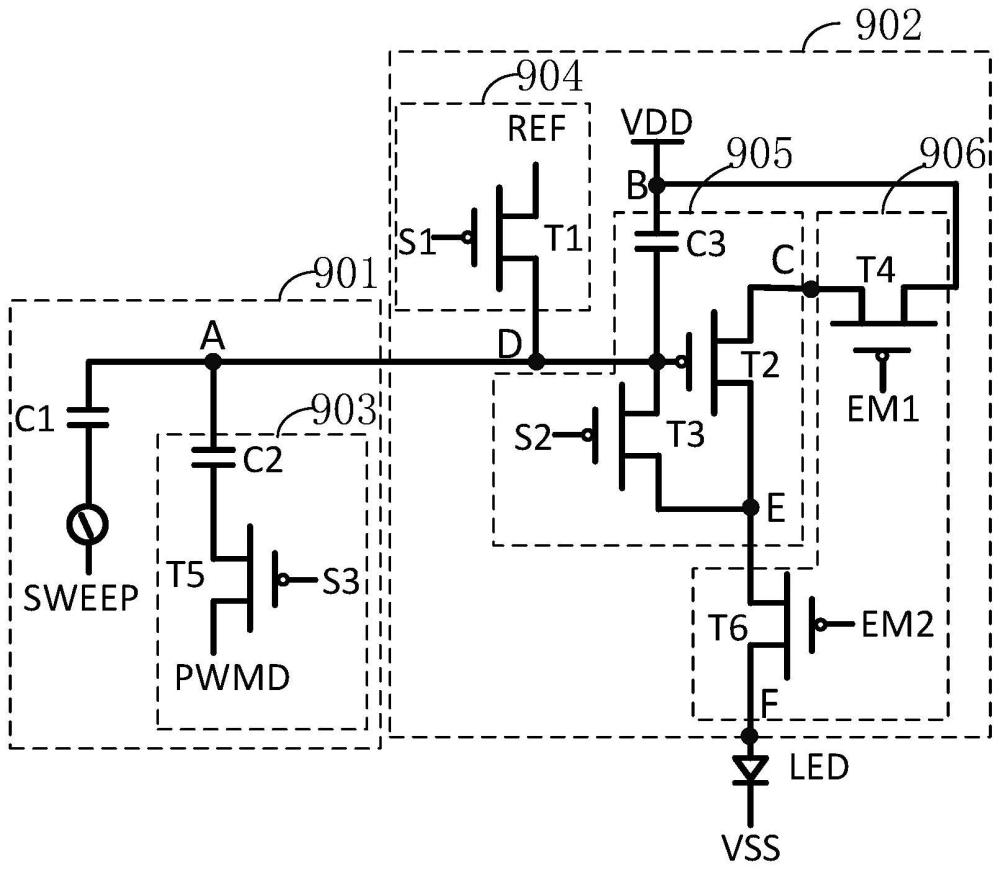

13、在一種可行的實施方式中，所述驅動數據寫入單元包括第二電容和第五晶體管；

14、所述第五晶體管的第一端和所述數據線電連接，其控制端和所述柵極線電連接，其第二端和所述第二電容的第一端電連接，被配置為從其第一端獲取驅動數據，從其控制端獲取第三掃描信號，由所述第三掃描信號控制其導通狀態，在其導通時從其第二端輸出所述驅動數據；所述驅動數據包括所述原始發光時長驅動數據或者初始化驅動數據；

15、所述第二電容的第二端和所述第一電容的第二端電連接，被配置為從其第一端獲取所述原始發光時長驅動數據，與所述第一電容耦合儲存所述目標發光時長驅動數據。

16、在上述技術方案中，發光時長控制電路通過第五晶體管獲取原始發光時長驅動數據，并根據第一電容和第二電容的耦合作用，儲存對應的目標發光時長驅動數據，在生成第一發光控制信號時，調控第一電容的第一端的電平情況，第一電容根據其與其他電容的耦合作用，對應調整其第二端生成的目標發光時長驅動數據的電平狀態，上述過程中通過調整電容中的儲能來控制驅動晶體管的導通情況，相較于調控與傳輸高電平和低電平的電源線電連接的pwm驅動晶體管的導通與關斷狀態來控制驅動晶體管的導通情況，節省了pwm驅動晶體管導通過程中產生的能量損耗，從而降低了發光元件驅動過程中產生的損耗。

17、本申請實施例所提供的顯示裝置中，包括背光組件，背光組件上設置多條柵極線、多條數據線、電源線和多個子像素電路，各子像素電路包括像素驅動電路和發光元件，在像素驅動電路中，包括第一電容的發光時長控制電路利用第一電容的第一端獲得的控制電源信號和儲存在第一電容中的目標發光時長驅動數據，從第一電容的第二端輸出第一發光控制信號，以調節發光驅動電路中驅動晶體管在各顯示周期中生成驅動信號的時長，從而控制發光元件的光強，上述過程不存在傳輸高電平的電源線將電能持續傳輸至傳輸低電平的電源線的過程，降低了發光時長調控過程中產生的能耗，從而降低了發光元件驅動過程中產生的損耗。

技術特征：

1.一種顯示裝置，包括：

2.根據權利要求1所述的顯示裝置，其特征在于，所述發光時長控制電路還包括驅動數據寫入單元：

3.根據權利要求2所述的顯示裝置，其特征在于，所述驅動數據寫入單元包括第二電容和第五晶體管；

4.根據權利要求2所述的顯示裝置，其特征在于，所述發光驅動電路包括發光控制電路、發光閾值補償電路和復位電路；

5.根據權利要求4所述的顯示裝置，其特征在于，所述發光閾值補償電路包括：

6.根據權利要求4所述的顯示裝置，其特征在于，所述發光控制電路包括：

7.根據權利要求4所述的顯示裝置，其特征在于，所述復位電路包括：

8.根據權利要求4所述的顯示裝置，其特征在于，一顯示周期依次包括復位階段、補償階段、數據寫入階段和顯示階段；

9.根據權利要求8所述的顯示裝置，其特征在于，在所述補償階段，所述第二掃描信號和所述第二發光控制信號為第一電平，所述第一掃描信號、所述第三掃描信號、所述第三發光控制信號和所述控制電源信號為第二電平；

10.根據權利要求8所述的顯示裝置，其特征在于，在所述數據寫入階段，所述第三掃描信號為第一電平，所述第一掃描信號、所述第二掃描信號、所述第二發光控制信號、所述第三發光控制信號和所述控制電源信號為第二電平；

11.根據權利要求8所述的顯示裝置，其特征在于，在所述顯示階段內，所述第二發光控制信號、所述第三發光控制信號為第一電平，所述第一掃描信號、所述第二掃描信號和所述第三掃描信號為第二電平，所述控制電源信號為從第二電平調整為第一電平的斜坡信號；

技術總結
本申請實施例提供一種顯示裝置，包括背光組件，背光組件上設置多條柵極線、多條數據線、電源線和多個子像素電路，各子像素電路包括像素驅動電路和發光元件，在像素驅動電路中，包括第一電容的發光時長控制電路利用第一電容的第一端獲得的控制電源信號和儲存在第一電容中的目標發光時長驅動數據，從第一電容的第二端輸出第一發光控制信號，以調節發光驅動電路中驅動晶體管在各顯示周期中生成驅動信號的時長，從而控制發光元件的光強，上述過程不存在傳輸高電平的電源線將電能持續傳輸至傳輸低電平的電源線的過程，降低了發光時長調控過程中產生的能耗，從而降低了發光元件驅動過程中產生的損耗。

技術研發人員：榮譽東,郗文遠,張良玉,邵建成,劉雪莉,李敏華
受保護的技術使用者：海信視像科技股份有限公司
技術研發日：
技術公布日：2025/4/24
