本發明涉及一種圓規，尤其是涉及一種電子圓規，可自動測量針腳與鉛筆腳之間的距離，并將測得的距離顯示在顯示屏上，以方便畫圓。

背景技術：

1、傳統圓規主要由兩根腳組成，通過轉軸連接。其中一根腳的末端是鋼針，用于固定圓心位置；另一根腳可安裝鉛筆芯等繪圖工具。使用時，先將鋼針固定在紙上確定圓心，然后根據所需圓的半徑調整兩腳間距，握住圓規頂端的把手，以鋼針為中心，讓帶有繪圖工具的腳旋轉一周，即可畫出圓形。但傳統圓規存在繪圖精度有限、操作不夠便捷等缺點。

2、專利文件1(cn105513437a)提出了一種電子圓規系統，通過在圓規的關鍵點布置電磁點，使其與電子終端交互。該系統包括電磁圓規和電子終端，電子終端通過電磁感應線圈基板感應圓規的位置信息，并將其轉換為系統坐標系中的點對坐標，從而實現圓規操作的電子化。該系統不僅能夠繪制電子圓弧，還能實時顯示圓規兩腳之間的距離和圓弧角度，克服了傳統圓規的不足，適用于電子化教學和作業場景。該電子圓規系統沒有披露具體和詳細的結構。

3、專利文件2(cn109109522a)則針對小學教學場景設計了一種電動圓規。該圓規通過微型伺服電機和螺紋桿控制牽引軸承座在導向桿上的滑動，從而實現圓規半徑的快速調節。其夾緊箱設計能夠快速夾取粉筆或其他繪圖工具，提高了作圖效率。該發明解決了傳統圓規手動調節半徑不便的問題，特別適用于小學教學中對圓規使用頻率較高的場景，其結構復雜，體積大、成本高，并不適合在學生中普及。

技術實現思路

1、本發明所要解決的技術問題是提供一種成本低、可靠性好的電子圓規。

2、本技術方案的核心技術構思在于通過定位支架確保電子圓規的操作柄垂直于目標面，從而為高精度繪圖提供穩定的結構基礎。在此基礎上，齒輪組件的精確嚙合進一步保障了圓規腳的同步運動和精確調整，兩者協同作用，顯著提升了圓規的繪圖精度和穩定性。

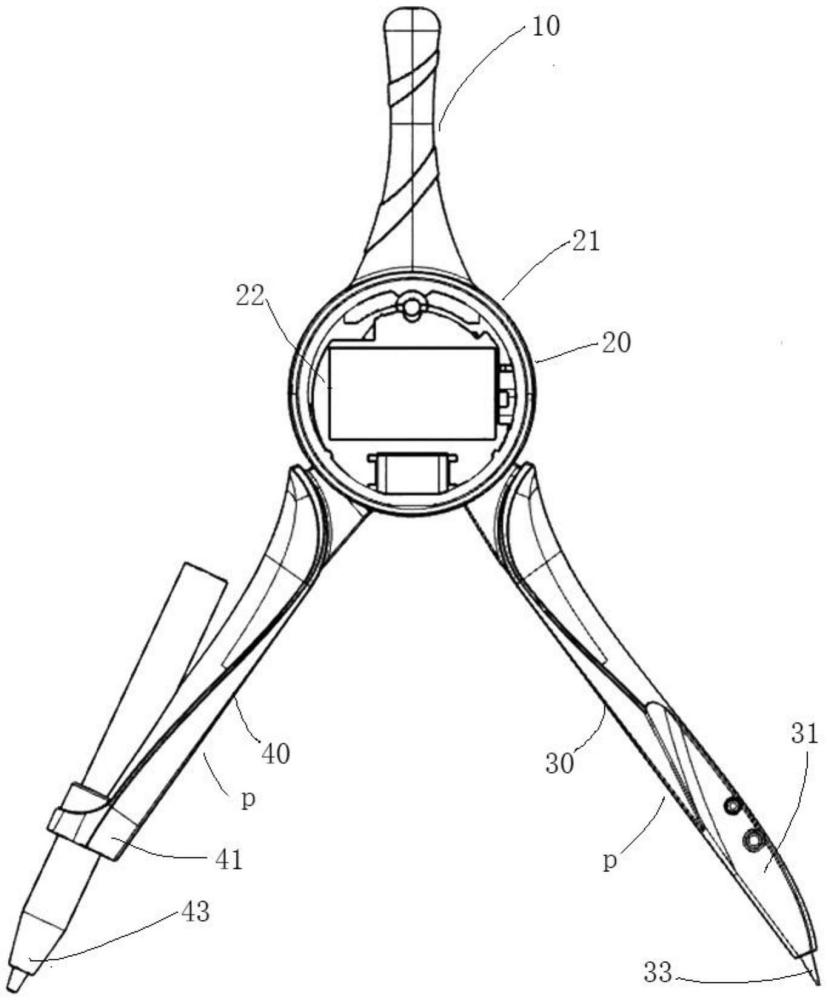

3、本發明的技術方案為：一種電子圓規，包括操作柄、主體、針腳和線筆腳；操作柄位于主體的上端，所述針腳和線筆腳可轉動地安裝在所述主體的下側以組成兩個圓規腳；

4、所述主體包括殼體、顯示屏、傳感器和控制器；顯示屏設于殼體上，所述傳感器和控制器連接并安裝在殼體內；所述傳感器對針腳和線筆腳之間的夾角進行檢測，并通過控制器的處理得到針腳和線筆腳之間的距離并將數值在顯示屏上顯示；

5、所述殼體上設有一軸銷；所述針腳包括第一腳部和第一軸接部；所述第一腳部的前端安裝有針部，所述第一軸接部上設有第一軸接孔，所述第一軸接部的尾端設有齒輪；

6、所述線筆腳包括第二腳部和第二軸接部，第二腳部的前端安裝有畫線筆，所述第二軸接部上設有第二軸接孔，所述第二軸接部的尾部設有弧形齒部；所述軸銷分別穿過第一軸接孔和第二軸接孔，所述齒輪與所述弧形齒部嚙合；

7、所述殼體內安裝有一個定位支架，所述定位支架以使兩個圓規腳之間的中心線與操作柄的保持基本一致。

8、本發明進一步的優選技術方案為：所述定位支架包括支架主體，所述支架主體的上端設有兩個插腳；所述操作柄的下端設有兩個插孔，所述插腳可滑動地插入所述插孔內；

9、所述支架主體的下端設有豎向定位孔和橫向定位孔；所述軸銷位于所述豎向定位孔內；

10、第一軸接部或第二軸接部上至少設有一定位銷，所述定位銷位于所述橫向定位孔內。

11、本發明進一步的優選技術方案為：所述豎向定位孔和橫向定位孔呈十字交叉，所述第一軸接部上設有第一定位銷，所述第二軸接部上設有第二定位銷，所述第一定位銷和第二定位銷分別位于橫向定位孔的兩端。

12、本發明進一步的優選技術方案為：所述傳感器為磁感應器或旋轉編碼器。

13、本發明進一步的優選技術方案為：所述殼體包括前殼和后殼，所述前殼和后殼相互連接。

14、本發明進一步的優選技術方案為：所述齒輪為外徑為3-8mm，所述齒輪有10-30個齒；所述弧形齒部的運動軌跡呈弧形，且該弧形軌跡對應的圓的半徑為15-35mm，所述弧形齒部有75-105個齒。

15、另一主題：一種電子圓規，包括操作柄、主體、針腳和線筆腳；操作柄位于主體的上端，所述針腳和線筆腳可轉動地安裝在所述主體的下側以組成兩個圓規腳；

16、所述主體包括殼體和安裝在殼體內的智能測量器，所述智能測量器可將針腳和線筆腳之間的夾角顯示在殼體外部的顯示屏上；

17、所述殼體上設有一軸銷，所述針腳和線腳筆的軸接部上均開設有軸接孔，所述針腳和線腳筆通過軸接孔一并連接在所述軸銷上；

18、所述殼體內安裝有一定位支架，所述定位支架包括支架主體，所述支架主體的上端設有兩個插腳；所述操作柄的下端設有兩個插孔，所述插腳插置所述插孔內；

19、所述支架主體下端的連接柄上開設有豎向定位孔和橫向定位孔；所述針腳的軸接孔或所述線腳筆的軸接孔的一側開設置有定位銷；

20、所述軸銷位于所述豎向定位孔內，所述定位銷位于所述橫向定位孔內，以使所述操作柄和兩個圓規腳之間的中心線在同一直線上；

21、所述針腳和線筆腳的軸接部之間通過齒輪組件嚙合，以實現兩者同步轉動。

22、本發明進一步的優選技術方案為：所述針腳包括第一腳部和第一軸接部；所述第一腳部的前端安裝有針部，所述第一軸接部上設有第一軸接孔；

23、所述線筆腳包括第二腳部和第二軸接部，第二腳部的前端安裝有畫線筆，所述第二軸接部上設有第二軸接孔，所述軸銷分別穿過第一軸接孔和第二軸接孔；

24、所述齒輪組件包括所述第一軸接部尾端的齒輪，以及所述第二軸接部尾部的弧形齒部；所述齒輪與所述弧形齒部嚙合；

25、所述齒輪為外徑為3-8mm，所述齒輪有10-30個齒；所述弧形齒部的運動軌跡呈弧形，且該弧形軌跡對應的圓的半徑為15-35mm，所述弧形齒部有75-105個齒。

26、本發明進一步的優選技術方案為：所述針腳包括第一腳部和第一軸接部，所述線筆腳包括第二腳部和第二軸接部；所述軸銷分別穿過第一軸接孔和第二軸接孔；

27、所述豎向定位孔和橫向定位孔呈十字交叉，所述第一軸接部上設有第一定位銷，所述第二軸接部上設有第二定位銷，所述第一定位銷和第二定位銷分別位于橫向定位孔的兩端。

28、本發明進一步的優選技術方案為：所述智能測量器包括安裝在殼體內的傳感器和控制器，所述傳感器為磁感應器或旋轉編碼器；

29、所述傳感器對針腳和線筆腳之間的夾角進行檢測，并通過控制器的處理得到針腳和線筆腳之間的距離并將數值在顯示屏上顯示；

30、所述殼體包括前殼和后殼，所述前殼和后殼相互連接。

31、與現有技術相比，本發明的優點是：在傳統圓規的使用中，操作柄垂直于目標面是實現精確繪圖的基礎條件，但傳統圓規往往缺乏有效的結構來確保這一條件的穩定性和一致性，導致在實際使用中，圓規腳容易發生晃動或偏移，從而影響繪圖的精度和穩定性。為了解決這一問題，本技術方案通過引入定位支架，巧妙地確保了兩個圓規腳之間的中心線與操作柄始終保持基本一致，從而保證操作柄在使用過程中能夠穩定地垂直于目標面。

32、定位支架的結構設計包括支架主體，其上端設有插腳與操作柄下端的插孔配合，形成穩固連接；下端設有豎向定位孔和橫向定位孔，用于精確約束圓規腳的運動。軸銷穿過豎向定位孔，確保圓規腳的旋轉中心穩定，而定位銷分別位于橫向定位孔的兩端，進一步約束圓規腳的運動軌跡。這種設計有效防止了圓規腳在旋轉過程中出現晃動或偏移，確保操作柄始終保持垂直于目標面，顯著提升了繪圖的穩定性和精度。

33、此外，定位支架與齒輪組件的協同作用是實現電子圓規高精度和穩定性的關鍵。定位支架通過其獨特的結構設計，確保兩個圓規腳之間的中心線與操作柄始終保持一致，從而保證操作柄在使用過程中能夠穩定地垂直于目標面，顯著提升了圓規的整體穩定性。齒輪組件則通過精確的嚙合關系，進一步增強了圓規腳之間的運動同步性和精度，確保針腳和線筆腳在旋轉過程中的精確聯動。定位支架為齒輪組件提供了穩定的機械基礎，而齒輪組件則將這種穩定性轉化為精確的運動控制，使得圓規在繪制圓形時能夠保持高度的精度和一致性。這種協同作用不僅提高了電子圓規的繪圖精度和穩定性，還增強了產品的耐用性和可靠性，使其能夠在各種高精度繪圖場景中表現出色。
