本發明涉及顯示，尤其是涉及一種柔性屏幕模組和顯示裝置。

背景技術：

1、相關技術中，柔性屏幕模組的柔性屏幕通常位于上側，底部通過支撐背板支撐起屏幕。在這種結構的柔性屏幕模組，用戶在使用過程中需要用手按壓屏幕進行操作，但是，由于柔性屏幕模組的剛性支撐不足，容易存在屏幕按壓發生塌陷的風險。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種柔性屏幕模組，所述柔性屏幕模組能提高自身強度和剛性，有利于緩解使用過程中屏幕模組表面的剛性不足，按壓容易發生偏塌陷的問題。

2、本發明還旨在提出一種顯示裝置，以應用上述的柔性屏幕模組。

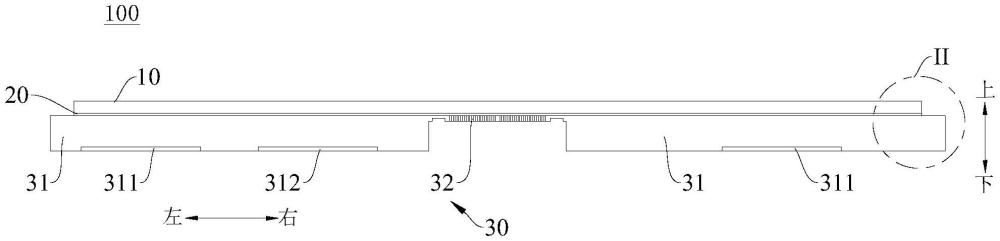

3、根據本發明實施例的柔性屏幕模組，包括依次層疊設置的蓋板層、功能層和支撐層，所述支撐層包括多個依次相連的區段，多個所述區段中至少一者為第一區段，所述第一區段的長度大于等于其余所述區段的長度，且所述第一區段的厚度大于等于所述蓋板層和所述功能層的厚度之和，所述第一區段設有元器件連接結構和/或電池連接結構。

4、根據本發明實施例的柔性屏幕模組，通過將支撐層的第一區段的厚度大于等于蓋板層和功能層的厚度之和，由此能提高柔性屏幕模組的整體剛性，并提升落球落筆的機械性能，有利于解決按壓柔性屏幕模組時存在塌陷的問題。而且第一區段的厚度較大能提高支撐層的整體導熱率，有利于柔性屏幕模組的散熱，可以提高柔性屏幕模組的熱穩定性。支撐層還能通過元器件連接結構連接各種電子元器件，和/或，通過電池連接結構連接電池，這樣可以集成連接其他零部件的功能，在柔性屏幕模組應用于顯示裝置時，可以減少零部件數量，節省顯示裝置的內部空間。

5、在本發明的一些實施例中，所述第一區段的厚度為t1，所述蓋板層和所述功能層的厚度之和為t2，其中，6≤t1/t2≤15。

6、在本發明的一些實施例中，所述第一區段的厚度為t1，其中，1.8mm≤t1≤3mm。

7、在本發明的一些實施例中，所述第一區段為至少兩個，多個所述區段中至少一者為第二區段，任意相鄰的兩個所述第一區段通過所述第二區段相連，所述第一區段設有靠近所述第二區段的鉸鏈連接結構，所述第二區段的厚度小于所述第一區段的厚度。

8、在本發明的一些實施例中，所述第二區段的厚度為t3，所述第一區段的厚度為t1，其中，t1/t3≥15。

9、在本發明的一些實施例中，多個所述區段中至少一者為第三區段，所述第三區段與所述第一區段遠離所述第二區段的一端相連，和/或，所述第三區段與所述第一區段和所述第一區段相鄰的另一端相連，所述第三區段的厚度小于所述第一區段的厚度。

10、在本發明的一些實施例中，所述支撐層的材質為鈦合金、鋁合金、鎂合金、碳纖維中的至少一種。

11、在本發明的一些實施例中，所述元器件連接結構集成設置在所述第一區段上，并被配置為可使元器件貼合于所述第一區段的表面，和/或，所述電池連接結構集成設置在所述第一區段上，并被配置為可使電池貼合于所述第一區段的表面。

12、根據本發明實施例的顯示裝置，包括：殼體，所述殼體設有敞口；如前文中任一項所述的柔性屏幕模組，所述柔性屏幕模組與所述殼體相連，并封閉所述敞口，所述第一區段設有元器件連接結構和電池連接結構；主板，所述主板位于所述殼體內，并與所述元器件連接結構相連；電池，所述電池位于所述殼體內，并與所述電池連接結構相連。

13、根據本發明實施例的顯示裝置，由于柔性屏幕模組整體具有較高的強度和剛性，可以有效解決按壓時屏幕出現塌陷的問題，進而提升顯示裝置的使用體驗。柔性屏幕模組還能集成連接主板和電池的功能，由此可以減少顯示裝置內部的零部件，使顯示裝置的內部結構更加緊湊，有利于實現輕薄化設計，并提高整機的強度和防水性能，還可以優化顯示裝置內部的空間，為電池提供更大的布置空間，從而延長電力續航。

14、在本發明的一些實施例中，多個所述區段中至少一者為第二區段，且至少一者為第三區段，所述第二區段連接所述第一區段，所述第三區段與所述第一區段遠離所述第二區段的一端相連，和/或，所述第三區段與所述第一區段和所述第一區段相鄰的另一端相連；所述殼體包括相連的后蓋和邊框，所述邊框?yàn)閲@所述后蓋的周向設置的環形結構，所述邊框與所述第三區段相連。

15、在本發明的一些實施例中，所述第三區段設有第一連接孔，所述邊框設有向靠近所述第三區段一側延伸的凸出部，所述凸出部設有第二連接孔，所述顯示裝置包括連接件，所述連接件設在所述第一連接孔和所述第二連接孔內，且所述第三區段和所述邊框之間通過粘膠固定。

16、在本發明的一些實施例中，在所述支撐層的邊緣指向相鄰所述邊框的方向上，所述凸出部的凸出尺寸小于等于所述第三區段的尺寸。

17、在本發明的一些實施例中，所述凸出部具有背向所述第三區段的第一面，所述第一區段具有朝向所述主板和所述電池設置的第二面，所述第二面和所述第一面共面。

18、在本發明的一些實施例中，所述第三區段和所述邊框兩者中一者設有凹槽，另一者設有插接部，所述插接部設在所述凹槽內，且所述第三區段和所述邊框之間通過粘膠固定。

19、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種柔性屏幕模組，其特征在于，包括依次層疊設置的蓋板層、功能層和支撐層，所述支撐層包括多個依次相連的區段，多個所述區段中至少一者為第一區段，所述第一區段的長度大于等于其余所述區段的長度，且所述第一區段的厚度大于等于所述蓋板層和所述功能層的厚度之和，所述第一區段設有元器件連接結構和/或電池連接結構。

2.根據權利要求1所述的柔性屏幕模組，其特征在于，所述第一區段的厚度為t1，所述蓋板層和所述功能層的厚度之和為t2，其中，6≤t1/t2≤15。

3.根據權利要求1或2所述的柔性屏幕模組，其特征在于，所述第一區段的厚度為t1，其中，1.8mm≤t1≤3mm。

4.根據權利要求1所述的柔性屏幕模組，其特征在于，所述第一區段為至少兩個，多個所述區段中至少一者為第二區段，任意相鄰的兩個所述第一區段通過所述第二區段相連，所述第一區段設有靠近所述第二區段的鉸鏈連接結構，所述第二區段的厚度小于所述第一區段的厚度。

5.根據權利要求4所述的柔性屏幕模組，其特征在于，所述第二區段的厚度為t3，所述第一區段的厚度為t1，其中，t1/t3≥15。

6.根據權利要求4所述的柔性屏幕模組，其特征在于，多個所述區段中至少一者為第三區段，所述第三區段與所述第一區段遠離所述第二區段的一端相連，和/或，所述第三區段與所述第一區段和所述第一區段相鄰的另一端相連，所述第三區段的厚度小于所述第一區段的厚度。

7.根據權利要求1、2、4至6中任一項所述的柔性屏幕模組，其特征在于，所述支撐層的材質為鈦合金、鋁合金、鎂合金、碳纖維中的至少一種。

8.根據權利要求1、2、4至6中任一項所述的柔性屏幕模組，其特征在于，所述元器件連接結構集成設置在所述第一區段上，并被配置為可使元器件貼合于所述第一區段的表面，和/或，所述電池連接結構集成設置在所述第一區段上，并被配置為可使電池貼合于所述第一區段的表面。

9.一種顯示裝置，其特征在于，包括：

10.根據權利要求9所述的顯示裝置，其特征在于，多個所述區段中至少一者為第二區段，且至少一者為第三區段，所述第二區段連接所述第一區段，所述第三區段與所述第一區段遠離所述第二區段的一端相連，和/或，所述第三區段與所述第一區段和所述第一區段相鄰的另一端相連；

11.根據權利要求10所述的顯示裝置，其特征在于，所述第三區段設有第一連接孔，所述邊框設有向靠近所述第三區段一側延伸的凸出部，所述凸出部設有第二連接孔，所述顯示裝置包括連接件，所述連接件設在所述第一連接孔和所述第二連接孔內，且所述第三區段和所述邊框之間通過粘膠固定。

12.根據權利要求11所述的顯示裝置，其特征在于，在所述支撐層的邊緣指向相鄰所述邊框的方向上，所述凸出部的凸出尺寸小于等于所述第三區段的尺寸。

13.根據權利要求12所述的顯示裝置，其特征在于，所述凸出部具有背向所述第三區段的第一面，所述第一區段具有朝向所述主板和所述電池設置的第二面，所述第二面和所述第一面共面。

14.根據權利要求10所述的顯示裝置，其特征在于，所述第三區段和所述邊框兩者中一者設有凹槽，另一者設有插接部，所述插接部設在所述凹槽內，且所述第三區段和所述邊框之間通過粘膠固定。

技術總結
本發明公開了一種柔性屏幕模組和顯示裝置，柔性屏幕模組包括依次層疊設置的蓋板層、功能層和支撐層，支撐層包括多個依次相連的區段，多個區段中至少一者為第一區段，第一區段的長度大于等于其余區段的長度，且第一區段的厚度大于等于蓋板層和功能層的厚度之和，第一區段設有元器件連接結構和/或電池連接結構。本發明能提高柔性屏幕模組的整體剛性，提升落球落筆的機械性能，解決按壓柔性屏幕模組時存在塌陷的問題，而且可以提高柔性屏幕模組的熱穩定性，支撐層還可以集成連接其他零部件的功能，在柔性屏幕模組應用于顯示裝置時，可以減少零部件數量，節省空間。

技術研發人員：楊皓天,劉曉霞,王康,沈家銘,龔偉,陳孟偉
受保護的技術使用者：京東方科技集團股份有限公司
技術研發日：
技術公布日：2025/4/24
