本實用新型涉及一種文化用品技術領域，尤其是抽拉式天地軸的卷軸。

背景技術：

卷軸類是工藝品和藝術愛好者的收藏和室內裝飾的文化用品，但是，目前的卷軸上、下兩端的天地軸采用縫紉方式連接，加工繁瑣，成本高，包裝時占空間，維修或更換時麻煩。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供抽拉式天地軸的卷軸，包括天軸、卷軸本體、懸掛裝置、地軸，天軸為圓管，內設隔斷條，隔斷條上、下分別形成上腔和下腔1，上腔上端、下腔下端分別設開口，上腔連接懸掛裝置，懸掛裝置的支撐桿裝入上腔內，掛繩從開口伸出，下腔與卷軸本體的連接三角塊一連接，卷軸本體下端設連接三角塊二，連接三角塊二與地軸內設的上腔一固定，地軸的上腔一上端設開口一，本實用新型的卷軸本體、懸掛裝置與天軸、地軸為抽拉式連接，裝夾方便，取消了以往天地軸與卷軸本體縫紉加工的方式，連接方便，節省成本，成品包裝和維修更換方便。

為達到上述目的，本實用新型的技術方案是：抽拉式天地軸的卷軸，包括天軸、卷軸本體、懸掛裝置、地軸，所述天軸為圓管，內設隔斷條，所述隔斷條上、下分別形成上腔和下腔，所述上腔上端、下腔下端分別設開口，所述上腔連接懸掛裝置，所述懸掛裝置的支撐桿裝入上腔內，掛繩從開口伸出，所述下腔與所述卷軸本體的連接三角塊一連接，所述卷軸本體下端設連接三角塊二，所述連接三角塊二與地軸內設的上腔一固定。

進一步設置，所述地軸的上腔一上端設開口一，所述天軸、地軸兩端均設蓋子。

本實用新型的有益效果是：本實用新型的卷軸本體、懸掛裝置與天軸、地軸為抽拉式連接，裝夾方便，取消了以往天地軸與卷軸本體縫紉加工的方式，連接方便，節省成本，成品包裝和維修更換方便。

附圖說明

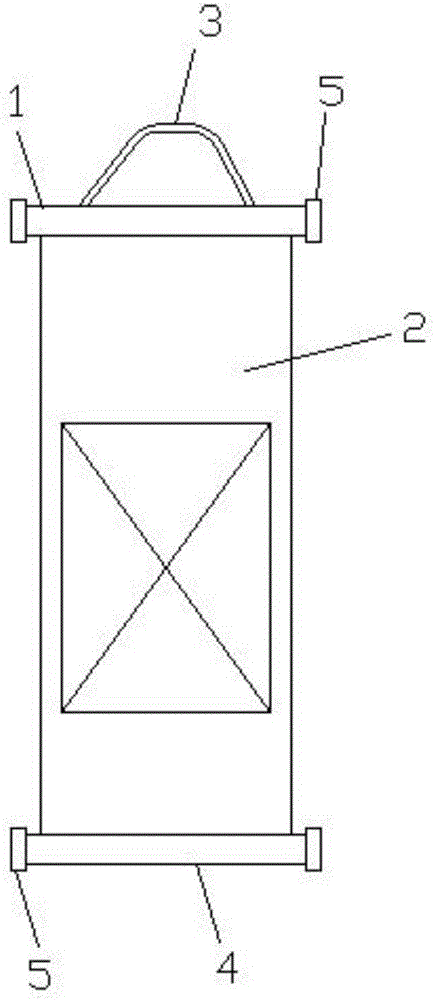

圖1為本實用新型的示意圖；

圖2為圖1的沒安裝蓋子的左視圖；

圖3為圖2中天軸的示意圖；

圖4為圖2中地軸的示意圖；

圖5為圖2中卷軸本體的示意圖。

圖中：天軸1、上腔101、下腔102、隔斷條103、開口104、卷軸本體2、連接三角塊一301、連接三角塊二302、懸掛裝置3、支撐桿301、掛繩302、地軸4、上腔一401、開口一402、蓋子5。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

如圖1～圖5所示，抽拉式天地軸的卷軸，包括天軸1、卷軸本體2、懸掛裝置3、地軸4，所述天軸1為圓管，內設隔斷條103，所述隔斷條103上、下分別形成上腔101和下腔102，所述上腔101上端、下腔102下端分別設開口104，所述上腔101連接懸掛裝置3，所述懸掛裝置3的支撐桿301裝入上腔101內，掛繩302從開口104伸出，所述下腔102與所述卷軸本體2的連接三角塊一201連接，所述卷軸本體2下端設連接三角塊二202，所述連接三角塊二202與地軸4內設的上腔一401固定，本實用新型的卷軸本體、懸掛裝置與天軸、地軸為抽拉式連接，裝夾方便，取消了以往天地軸與卷軸本體縫紉加工的方式，連接方便，節省成本，成品包裝和維修更換方便。

所述地軸4的上腔一401上端設開口一402，所述天軸1、地軸4兩端均設蓋子5。

以上顯示和描述了本實用新型的基本原理和主要特征，以及本實用新型的優點。本行業的技術人員也了解，本實用新型不受上述實施案例的限制，上述實施案例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型設計范疇前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內，本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
