本技術涉及雕刻轉盤設備領域，尤其涉及一種用于雕塑雕刻的轉盤。

背景技術：

1、在雕塑藝術領域，轉盤作為一種重要的輔助工具，廣泛應用于雕刻、塑造等創作過程中。傳統的轉盤設計主要實現了基本的旋轉功能，幫助雕塑家從多個角度對雕塑材料進行加工，提高了創作的靈活性和效率。然而，隨著雕塑藝術的發展和雕塑家對創作精度的不斷追求，現有轉盤在功能和技術上逐漸顯現出一些不足。

2、經檢索，中國專利公告號：cn216443383u公開了一種用于景觀雕塑的雕刻裝置，包括底座和設于底座上的輔助臺，底座上還設有液壓氣缸，液壓氣缸頂端固接有連臺，連臺上滑動連接有用于支撐石料的支撐臺，輔助臺頂端設有可容支撐臺穿過的通孔，輔助臺頂端還可拆卸連接有刻刀，輔助臺上設有用于儲水的空腔，輔助臺頂端還設有與空腔連通的進水孔，輔助臺上還設有若干與空腔連通并用于在雕刻時進行降溫的噴水頭，輔助臺上還設有用于控制噴水頭液壓氣缸的控制器，解決了傳統的雕塑在雕刻時需要人工手動控制噴水頭，增加雕刻難度的問題。

3、上述裝置存在有以下缺陷，雕刻過程中會出現部分的碎屑，部分碎屑因飛濺導致對工作人員帶來人身安全的影響，碎屑無法得到有效的排出，導致工作人員對雕塑的維護時難度性增大，為此提出一種用于雕塑雕刻的轉盤來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種用于雕塑雕刻的轉盤，旨在改善了現有技術中雕塑在轉盤上雕刻時生成的碎屑清理不便的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種用于雕塑雕刻的轉盤，包括底座，所述底座上表面固定連接有頂盤，所述頂盤外壁軸心處固定連接有調控面板，所述頂盤上表面固定連接有多組噴頭，所述頂盤下表面前側固定連接有水箱，所述頂盤內壁設置有輔助組件，所述輔助組件包括托盤，所述托盤外壁固定連接有滑塊，所述托盤內壁固定連接有過濾網，所述過濾網底部固定連接有轉桿，所述底座上表面設置有清理組件。

3、作為上述技術方案的進一步描述：所述清理組件包括廢料箱，所述廢料箱前表面可拆卸連接有拉塊，所述拉塊后表面固定連接有過濾板，所述廢料箱上表面開設有通槽。

4、作為上述技術方案的進一步描述：所述托盤通過滑塊滑動連接在頂盤內壁凹槽中。

5、作為上述技術方案的進一步描述：所述轉桿貫穿連接在廢料箱上表面的軸心處。

6、作為上述技術方案的進一步描述：所述底座下表面軸心處固定連接有電機，所述電機的輸出軸固定連接在轉桿的下表面，所述托盤上表面外側固定連接有防溢圈。

7、作為上述技術方案的進一步描述：所述噴頭的輸入端管道連接在水箱的輸出端中。

8、作為上述技術方案的進一步描述：所述通槽內壁固定連接有空心管。

9、作為上述技術方案的進一步描述：所述廢料箱固定連接在底座上表面軸心處。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，通過輔助組件中托盤、頂盤、防溢圈等零部件利用連接關系之間的相互配合，實現對旋轉中的托盤的定位作用，避免托盤搖晃的現象發生，通過防溢圈對雕塑上流下的水流進行聚攏作用，通過托盤的旋轉使水流向中心處出現旋渦作用，通過過濾網與空心管對沖洗后的水流進行回收與分離作用，增強了設備對雕塑的清理與維護效果。

12、2、本實用新型中，通過清理組件中廢料箱、空心管、拉塊等零部件利用連接關系之間的相互配合，使水流在過濾板的作用下進行再次過濾作用，提高了水流在回收后的清潔性，并且實現對水資源的回收作用，通過拉塊的拉動作用帶動過濾板從廢料箱中進行分離作用，提高了工作人員維護清理組件的便捷性，豐富了裝置的功能性。

技術特征：

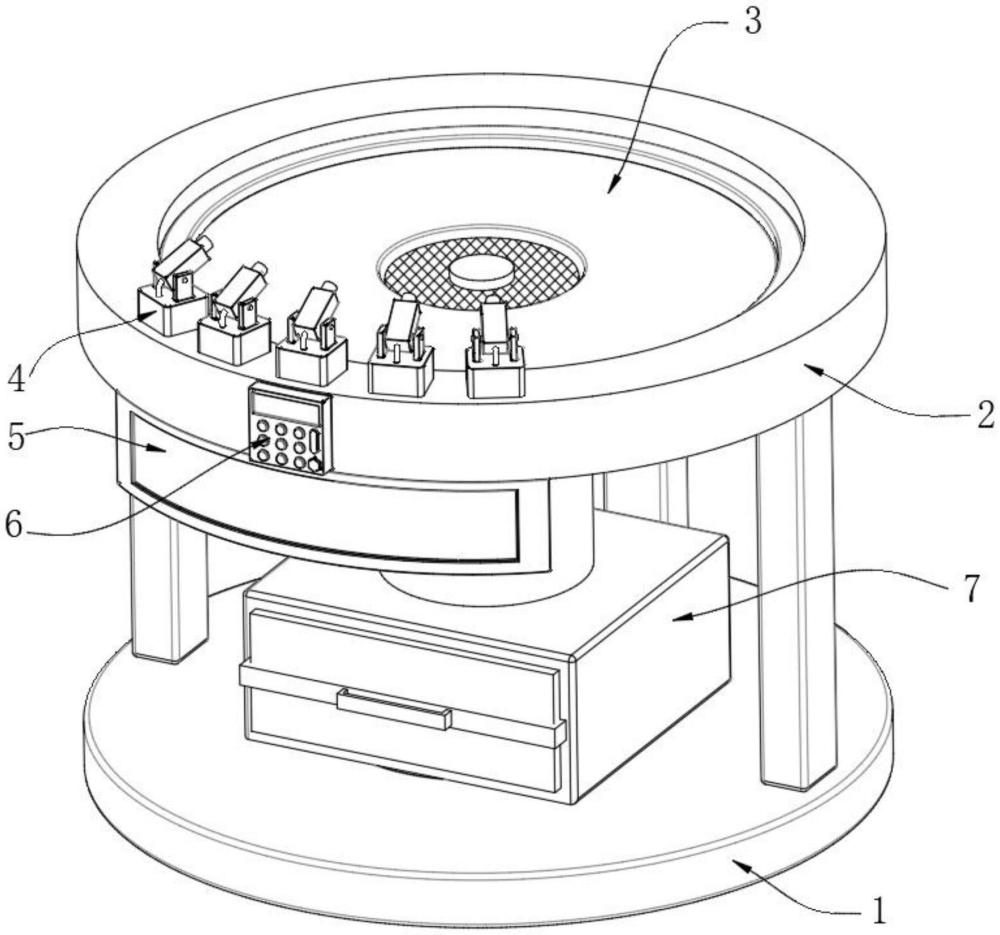

1.一種用于雕塑雕刻的轉盤，包括底座(1)，其特征在于：所述底座(1)上表面固定連接有頂盤(2)，所述頂盤(2)外壁軸心處固定連接有調控面板(6)，所述頂盤(2)上表面固定連接有多組噴頭(4)，所述頂盤(2)下表面前側固定連接有水箱(5)，所述頂盤(2)內壁設置有輔助組件(3)，所述輔助組件(3)包括托盤(31)，所述托盤(31)外壁固定連接有滑塊(32)，所述托盤(31)內壁固定連接有過濾網(35)，所述過濾網(35)底部固定連接有轉桿(36)，所述底座(1)上表面設置有清理組件(7)。

2.根據權利要求1所述的一種用于雕塑雕刻的轉盤，其特征在于：所述清理組件(7)包括廢料箱(71)，所述廢料箱(71)前表面可拆卸連接有拉塊(74)，所述拉塊(74)后表面固定連接有過濾板(73)，所述廢料箱(71)上表面開設有通槽(72)。

3.根據權利要求1所述的一種用于雕塑雕刻的轉盤，其特征在于：所述托盤(31)通過滑塊(32)滑動連接在頂盤(2)內壁凹槽中。

4.根據權利要求1所述的一種用于雕塑雕刻的轉盤，其特征在于：所述轉桿(36)貫穿連接在廢料箱(71)上表面的軸心處。

5.根據權利要求1所述的一種用于雕塑雕刻的轉盤，其特征在于：所述底座(1)下表面軸心處固定連接有電機(8)，所述電機(8)的輸出軸固定連接在轉桿(36)的下表面，所述托盤(31)上表面外側固定連接有防溢圈(33)。

6.根據權利要求1所述的一種用于雕塑雕刻的轉盤，其特征在于：所述噴頭(4)的輸入端管道連接在水箱(5)的輸出端中。

7.根據權利要求2所述的一種用于雕塑雕刻的轉盤，其特征在于：所述通槽(72)內壁固定連接有空心管(34)。

8.根據權利要求2所述的一種用于雕塑雕刻的轉盤，其特征在于：所述廢料箱(71)固定連接在底座(1)上表面軸心處。

技術總結
本技術涉及雕刻轉盤設備領域，公開了一種用于雕塑雕刻的轉盤，包括底座，所述底座上表面固定連接有頂盤，所述頂盤外壁軸心處固定連接有調控面板，所述頂盤上表面固定連接有多組噴頭，所述頂盤下表面前側固定連接有水箱，所述頂盤內壁設置有輔助組件，所述輔助組件包括托盤，所述托盤外壁固定連接有滑塊，所述托盤內壁固定連接有過濾網，所述過濾網底部固定連接有轉桿。本技術中，通過輔助組件中零部件之間的相互配合，實現對旋轉中的托盤的定位作用，通過托盤的旋轉使水流向中心處出現旋渦作用，通過過濾網與空心管對沖洗后的水流進行回收與分離作用，增強了設備對雕塑的清理與維護效果。

技術研發人員：魯國堯,陳萍萍,陳皓
受保護的技術使用者：杭州城運文化創意有限公司
技術研發日：20241010
技術公布日：2025/4/24
