本發明的實施例涉及一種手持電子設備和用于手持電子設備的顯示方法。

背景技術：
目前例如智能手機之類的具有大屏幕的手持電子設備越來越受到用戶的青睞。但是手持電子設備的屏幕的尺寸畢竟受到便攜特性的限制，一般不會超過4時或5時。然而，隨著技術的發展，處理器的處理能力提高，便攜式電子設備可為用戶提供的功能不斷增多，現有手持設備的屏幕大小已經不能滿足用戶越來越多樣化的操作需要。例如，現有手持電子設備顯示的圖像尺寸小，并且顯示屏幕的分辨率低，當用戶通過手持電子設備觀看視頻時體驗較差。因此希望提供一種為在保證電子設備便攜性的同時，為用戶提供更大視覺體驗的便攜式電子設備。

技術實現要素：

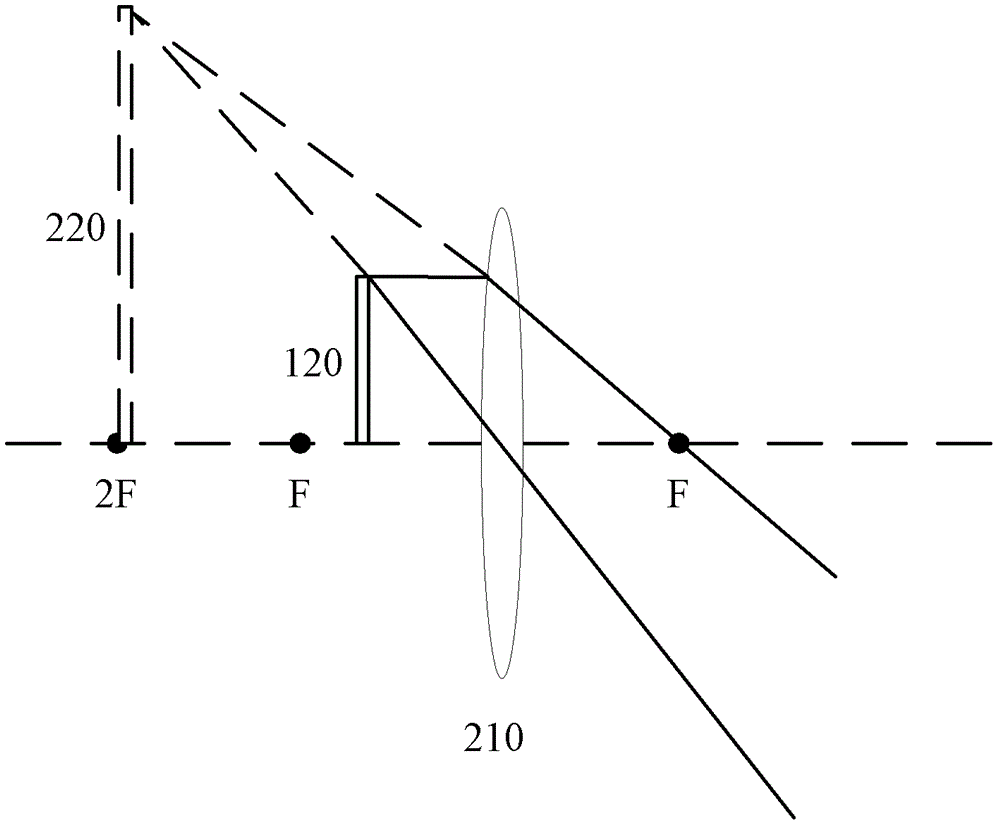

本發明實施例的目的在于提供一種手持電子設備及應用于手持電子設備的顯示方法，以解決上述問題。本發明實施例提供了一種手持電子設備，包括：圖像處理單元，配置來提供第一圖像；圖像顯示裝置，包括：第一顯示單元，配置來顯示第一圖像；第一光學系統，配置來接收從第一顯示單元發出的光線，并對從第一顯示單元發出的光線進行光路轉換，以形成第一放大虛像，其中第一光學系統與第一顯示單元之間的光路的長度小于第一光學系統的焦距；第一視窗，設置在手持電子設備的第一外表面上，以允許觀看者在靠近第一外表面時，通過第一光學系統觀看到第一放大虛像。本發明實施例還提供了一種顯示方法，應用于手持電子設備，其中電子設備包括：圖像處理單元和圖像顯示裝置，并且圖像顯示裝置包括第一顯示單元、第一光學系統和第一視窗。所述方法包括：通過圖像處理單元提供第一圖像；通過第一顯示單元顯示第一圖像；通過第一光學系統接收從第一顯示單元發出的光線，并對從第一顯示單元發出的光線進行光路轉換，以形成能夠通過第一視窗觀看的第一放大虛像，其中第一光學系統與第一顯示單元之間的光路的長度小于第一光學系統的焦距。在根據本發明實施例的手持電子設備和顯示方法中，用戶可觀看的圖像尺寸不受手持設備自身屏幕尺寸的限制，從而在保持手持設備便攜性能同時，用戶可通過手持設備觀看到具有較大尺寸的顯示圖像。此外，與微型投影儀相比，根據本發明實施例的手持設備及顯示方法功耗很低，并且不受環境光的限制。在光線較強的戶外或在光線較弱的室內均可使用根據本發明實施例的手持設備及顯示方法。此外，如上所述，由于當觀看者在靠近所述第一外表面時，才能夠通過第一光學系統觀看到第一放大虛像，從而防止用戶所觀看的內容被其他人窺視，提高了私密性。附圖說明為了更清楚地說明本發明實施例的技術方案，下面將簡要描述本發明的實施例描述中所需要使用的附圖。圖1示出了根據本發明一個實施例的手持電子設備的示例性框圖。圖2a是示出根據本發明的一個示例的透鏡組件的示意圖。圖2b是示出根據本發明的另一示例的透鏡組件的示意圖。圖3是示出根據本發明的另一實施例的手持電子設備的基本構造示例。圖4是示出根據本發明的另一實施例的手持電子設備中的圖像顯示裝置的基本構造示例。圖5是示出根據本發明的另一實施例的手持電子設備的基本構造示例。圖6a和圖6b是示出了示出根據本發明的另一實施例的手持電子設備的示意圖。圖7a和圖7b是示出了示出根據本發明的另一實施例的手持電子設備的示意圖。圖8是描述了根據本發明實施例的顯示方法的流程圖。具體實施方式在下文中，將參考附圖詳細描述本發明的優選實施例。注意，在本說明書和附圖中，具有基本上相同步驟和元素用相同的附圖標記來表示，且對這些步驟和元素的重復解釋將被省略。在本發明的以下實施例中，手持電子設備的具體形式包括但不限于移動電話、個人數字助手、媒體播放器(例如MP4)、游戲機、平板電腦，衛星定位設備等。圖1示出了根據本發明一個實施例的手持電子設備100的示例性框圖。如圖1所示，手持電子設備100包括圖像處理單元110和圖像顯示裝置120，其中圖像顯示裝置120包括第一顯示單元121、第一光學系統122和第一視窗123。圖像處理單元110可向圖像顯示裝置120提供第一圖像。第一圖像可以是，例如，圖片、視頻圖像或者文本，圖片，文本和圖片的組合等。圖像處理單元110可以是手持電子設備的中央處理單元(例如CPU)，可替換地，也可以是在物理或邏輯上獨立設置的圖像處理單元。圖像顯示裝置120的第一顯示單元121可顯示圖像處理單元110提供的第一圖像。根據本發明的一個示例，第一顯示單元121可以是其屏幕的尺寸小于現有手持設備的屏幕的尺寸的微型顯示單元。此外，根據本發明的另一實施例，第一顯示單元121具有較高的分辨率。具體地，第一顯示單元121的屏幕的分辨率可高于現有手持設備的屏幕的分辨率。例如，第一顯示單元121可采用符合高清或全高清標準的顯示屏幕。由于第一顯示單元121的屏幕尺寸很小，在本發明的示例中，用戶難以通過肉眼看清第一顯示單元121所顯示的第一圖像。此外，在手持設備的屏幕的分辨率較高的情況下，第一顯示單元121的屏幕的分辨率也可等于手持設備的屏幕的分辨率。第一光學系統122可接收從第一顯示單元發121出的光線，并對從第一顯示單元121發出的光線進行光路轉換，以形成第一放大虛像，其中第一光學系統122與第一顯示單元121之間的光路的長度小于第一光學系統的焦距。也就是說，第一光學系統122具有正屈光力。可預先設定第一光學系統130的放大倍數。可替換地，第一光學系統122可包括第一調節部件以調整第一光學系統122的放大倍數，稍后將對此進行詳細描述。第一放大虛像的面積大于第一顯示單元的顯示區域的面積。根據本發明的一個示例，第一光學系統122至少包括具有正屈光力的透鏡組件。圖2a是示出根據本發明的一個示例的透鏡組件的示意圖。如圖2a所示，透鏡組件可包括一個凸透鏡210。凸透鏡210可接收從第一顯示單元發121出的光線，并對從第一顯示單元121發出的光線進行光路轉換，以形成第一放大虛像220。雖然在圖2a中以一條光線為例描述了對從第一顯示單元121發出的光線進行的光路轉換，但是應注意實際上從第一顯示單元121發出的為由多條光線構成的一組光線，并且該組光線通過凸透鏡210進行光路轉換，以形成第一放大虛像220。此外，為了減少像差、避免色散等對成像造成的干擾，帶給用戶更好的視覺體驗，也可由包含凸透鏡和凹透鏡的多個透鏡形成透鏡組件。如上所述，該多個透鏡形成透鏡組件具有正屈光力，即，可等效為凸透鏡。圖2b是示出根據本發明的另一示例的透鏡組件的示意圖。如圖2b所示，透鏡組件可包括單凸透鏡220、單凸透鏡230和凹凸鏡240。圖像處理單元110、第一顯示單元121和第一光學系統122可設置在手持電子設備100的內部。第一視窗123可設置在手持電子設備100的第一外表面上，以允許觀看者在靠近所述第一外表面時，能夠通過第一光學系統觀看到第一放大虛像。根據本發明的一個示例，第一視窗123的大小可與人眼的大小相對應，并且第一視窗123可設置在手持電子設備外殼的第一外表面上。根據本發明的一個示例，在手持電子設備中，第一顯示單元121設置在第一光學系統122的一側，第一光學系統122允許觀察者在與第一顯示單元121相對的、該第一光學系統的另一側，觀看第一放大虛像。通過上述本發明實施例提供的手持電子設備，用戶可觀看的圖像尺寸不受手持設備自身屏幕尺寸的限制，從而在保持手持設備便攜性能同時，用戶可通過手持設備觀看到具有較大尺寸的顯示圖像。此外，與微型投影儀相比，根據本實施例的手持設備功耗很低，并且不受環境光的限制。在光線較強的戶外或在光線較弱的室內均可使用根據本發明實施例的手持設備觀看視頻或圖片。此外，如上所述，由于當觀看者在靠近所述第一外表面時，才能夠通過第一光學系統觀看到第一放大虛像，從而防止用戶所觀看的內容被其他人窺視，提高了私密性。此外，根據本發明的另一實施例，圖1中所示的手持電子設備還可包括設置在手持電子設備的第二外表面上的圖像采集單元。圖3是示出根據本發明的另一實施例的手持電子設備的基本構造示例。與圖1中所示的手持電子設備100類似，手持電子設備300包括圖像處理單元310和圖像顯示裝置320，其中圖像顯示裝置320包括第一顯示單元321、第一光學系統322和第一視窗323。此外，手持電子設備300還包括圖像采集單元330。圖像采集單元330可采集第二圖像，并將所采集的第二圖像傳輸?shù)綀D像處理單元310。圖像采集單元330可以是，例如，照相單元或攝像單元等。圖像處理單元310可根據第二圖像生成第一圖像，并向圖像顯示裝置320提供第一圖像。根據本發明的一個示例，圖像處理單元可包括圖像識別模塊。圖像識別模塊可識別第二圖像中的采集對象，并根據采集對象獲得提示信息。例如，當采集對象為建筑物時，提示信息可以是該建筑物的名稱、簡介等。根據本發明的一個示例，圖像識別模塊可在手持電子設備中的數據庫中進行搜索已獲得提示信息。可替換地，圖像識別模塊也可在通過網絡連接在檢索關于采集對象的提示信息。圖像處理單元310可根據提示信息生成第一圖像。此外，根據本發明的另一示例，手持電子設備還可包括位置檢測模塊。位置檢測模塊可獲得觀看者的當前位置、朝向之類的位置參數。圖像采集單元330在采集第二圖像時還可獲得例如拍攝光圈、焦距之類的采集參數。圖像處理單元310可根據位置參數和采集參數獲得提示信息。如上所述，例如當采集對象為建筑物時，提示信息可以是該建筑物的名稱、簡介等。此外，圖像處理單元310還可根據提示信息生成第一圖像。圖像顯示裝置320的第一顯示單元321可顯示圖像處理單元310提供的第一圖像。根據本發明的一個示例，第一顯示單元321可以是其屏幕的尺寸小于現有手持設備的屏幕的尺寸的微型顯示單元。此外，根據本發明的另一實施例，第一顯示單元321具有較高的分辨率。具體地，第一顯示單元321的屏幕的分辨率可高于現有手持設備的屏幕的分辨率。例如，第一顯示單元321可采用符合高清或全高清標準的顯示屏幕。由于第一顯示單元321的屏幕尺寸很小，在本發明的示例中，用戶難以通過肉眼看清第一顯示單元321所顯示的第一圖像。此外，在手持設備的屏幕的分辨率較高的情況下，第一顯示單元321的屏幕的分辨率也可等于手持設備的屏幕的分辨率。第一光學系統322可接收從第一顯示單元發321出的光線，并對從第一顯示單元321發出的光線進行光路轉換，以形成第一圖像的第一放大虛像，其中第一光學系統322與第一顯示單元321之間的光路的長度小于第一光學系統的焦距。也就是說，第一光學系統322具有正屈光力。第一視窗323設置在手持電子設備的第一外表面上，以允許觀看者在靠近第一外表面時，通過第一光學系統觀看到第一顯示單元321所顯示的第一圖像的第一放大虛像。如圖3所示，在本實施例中，第一外表面與第二外表面可以是手持電子設備的兩個相反的外表面。也就是說，在本實施例中，圖像采集單元330和第一視窗323設置在手持電子設備的兩個相反的外表面上。然而本發明的不限于此，例如，在可替換的示例中，圖像采集單元330和第一視窗323設置在手持電子設備的兩個相鄰的外表面上，或者圖像采集單元330和第一視窗323設置在手持電子設備的同一外表面上。根據本發明的一個示例，可預先設定第一光學系統322的放大倍數。可替換地，根據本發明的一個示例，第一光學系統322可包括第一調節部件以調整第一光學系統322的放大倍數。具體地，第一調節部件可改變透鏡組件與第一顯示單元之間的光路的長度，以調整第一放大虛像的成像位置與手持電子設備之間的距離。從而，當用戶通過一只眼睛觀看實際環境并操作圖像采集單元330拍攝實際環境中的其感興趣的對象時，可將另一只眼睛靠近第一視窗323以查看關于該對象的信息的第一放大虛像，并且通過第一調節部件可調整第一放大虛像的成像位置與手持電子設備之間的距離，使得第一放大虛像的成像位置靠近在實際環境中的對象所在的位置，以改善用戶的觀看體驗。此外，根據本發明的另一示例，圖像顯示裝置320還可包括成像位置確定單元。圖像顯示裝置320可確定第一光學系統形成的第一放大虛像與手持電子設備之間成像距離。并且圖像采集單元330可包括焦距調節模塊，以根據成像距離調節圖像采集單元的圖像采集焦距，使得圖像采集單元所采集的采集對象與所述第一放大虛像的顯示位置對應，以改善用戶的觀看體驗。此外，根據本發明的另一示例，圖1和圖3中所示的手持電子設備還可包括圖像再現單元。圖像再現單元可根據例如圖片、視頻之類的圖像文件生成第三圖像。在此情況下，圖像處理單元還配置來根據第二圖像和第三圖像生成第一圖像，其中第三圖像位于第二圖像上層。具體地，在第一圖像中，圖像處理單元可將第二圖像設置為位于第三圖像的下層，并且第三圖像設置為第一透明度n，其中，0≤n≤100％。從而在用戶觀看再現的視頻圖像同時，可看到周圍的環境。此外，根據本發明的另一示例，圖1和圖3中所示的手持電子設備的圖像顯示裝置中還可包括發光單元。圖4是示出根據本發明的另一實施例的手持電子設備中的圖像顯示裝置400的基本構造示例。如圖4所示，在圖像顯示裝置400中，第一顯示單元410設置在圖像顯示裝置400內的第一側壁430上。第一視窗420設置在與第一側壁430相對的第三側壁450上，以便于用戶觀看通過第一光學系統(未示出)對從第一顯示單元發出的光線進行光路轉換后形成的第一放大虛像。根據本發明的一個示例，發光單元可設置圖像顯示裝置內的第一側壁上、并且設置在第一顯示單元的顯示區域周圍。可替換地，發光單元還可設置圖像顯示裝置內與第一側壁相鄰的第二側壁上440。從而可避免用戶看到圖像顯示裝置黑色的側壁。優選地，圖像處理單元可第一圖像的顏色，并根據第一圖像的顏色控制發光單元發出的光線的顏色。例如，圖像處理單元可確定第一圖像邊緣的顏色，并根據第一圖像邊緣的顏色控制發光單元發出的光線的顏色。可替換地，圖像處理單元可確定第一圖像中具有最大顯示比例的顏色，并控制發光單元發出該顏色的光線。此外，根據本發明的另一示例，圖1和圖3中所示的手持電子設備還可包括用于顯示第二圖像的第二顯示單元。第二顯示單元的顯示區域大于第一顯示單元的顯示區域，并且第二顯示單元允許觀看者直接觀看第二圖像。也就是說，不需要通過光學系統對第二顯示單元所顯示的圖像進行光路變換，觀看者可直接觀看第二顯示單元所顯示的第二圖像。根據本發明的一個示例，第二顯示單元設置于手持電子設備的第一外表面上。第一光學系統還可包括第二光導部件。第二光導部件可將經過所述第一光學系統的光線傳送到第三光導部件。此外，包含第三光導部件的保護部件覆蓋在第二顯示單元上層，與第二顯示單元重疊設置。例如，第二顯示單元可以是，例如，設置在現有的手持電子設備的外表面上的顯示單元。而保護部件可以是覆蓋在第二顯示單元上的保護玻璃。第一視窗可與在手持電子設備的第一外表面上對于第二顯示單元設置的視窗相同。從而當觀看者面對第一外表面時，通過光線反射組件觀看者能夠觀看第一顯示單元所顯示的第一圖像的第一放大虛像，并且通過第二顯示單元觀看者能夠直接觀看第二圖像。也就是說，不需要通過光學系統對第二顯示單元所顯示的圖像進行光路變換，觀看者可直接觀看第二顯示單元所顯示的第二圖像。圖5是示出根據本發明的另一實施例的手持電子設備500的基本構造示例。與圖1中所示的手持電子設備100類似，手持電子設備500包括圖像處理單元510和圖像顯示裝置。其中圖像顯示裝置包括第一顯示單元521、第一光學系統和第一視窗523。圖像處理單元510、第一顯示單元521和第一視窗523與圖1中所示的圖像處理單元110、第一顯示單元521和第一視窗523類似，故在此不再贅述。如圖5所示，圖像處理單元510、第一顯示單元521設置在手持電子設備500內部，第一視窗523設置在手持電子設備500的第一外表面550上。第一光學系統可包括透鏡組件531、保護部件532、第二光導部件533和第三光導部件534。如圖5所示，透鏡組件531設置在手持電子設備500內部，用于接收從第一顯示單元521發出的光。保護部件532設置于電子設備500的第一外表面550的第一視窗523處以保護透鏡組件531。第二光導部件533將經過透鏡組件531的光線傳送到第三光導部件534。在圖5所示的示例中第二光導部件533為反光鏡，然而本發明不限于此，例如，第二光導部件533還可以是光導纖維。如圖5所示，第三光導部件534包括多個平行設置的光線反射組件，以將從第二光導部件傳送的光向第一視窗反射，從而觀看者可通過第一視窗觀看第一放大虛像。根據本發明的一個示例光線反射組件可以是，例如，反光鏡。可替換地，光線反射組件可為透明的反光器件。手持電子設備500還可包括用于顯示第二圖像的第二顯示單元(未示出)。第二顯示單元可與保護部件重疊設置。從而當觀看者面對第一外表面時，通過光線反射組件觀看者能夠觀看第一顯示單元所顯示的第一圖像的第一放大虛像，并且通過第二顯示單元觀看者能夠直接觀看第二圖像。此外，當用戶通過第二顯示單元觀看第二圖像時可將第三光導部件設置為透光模式，而當用戶通過第一顯示單元觀看第一圖像時可將第三光導部件設置為反光模式。根據本發明的一個示例，圖5中所示的手持電子設備500中的圖像處理單元510還可確定第一圖像的顏色，并根據第一圖像的顏色控制至少第二顯示單元靠近第一視窗的部分發出的光線的顏色，即第二顯示單元靠近第三光導部件534的部分發出的光線的顏色。圖6a和圖6b是示出了示出根據本發明的另一實施例的手持電子設備的示意圖。在圖6a和圖6b所示的示例中，圖5中所示的手持電子設備還包括能夠繞該轉軸的軸心旋轉的轉軸610、與轉軸相連能夠相對于轉軸的軸心旋轉的第一殼體620和與轉軸相連能夠相對于轉軸的軸心旋轉的第二殼體630。在如圖5所示的手持電子設備中，至少圖像顯示裝置中的第三光導部件和第一視窗設置在手持電子設備的第一殼體620中，并且第一殼體620可以是透明的殼體。具體地，第一殼體620可以包括保護部件以及設置在其中的第三光導部件。如圖6b所示，用戶可旋轉第一殼體以使其與手持電子設備的第二殼體分離。由于第一殼體是透明的，當觀看第一放大虛像時，可看到現實環境的情況，以防止觀看者發生跌倒、撞倒障礙物之類的意外情況。可替換地，第一殼體可包括圖像顯示裝置中的全部組件，以縮短光路避免發生色散或圖像變形。在此情況下，可將第一殼體設置為部分透明。其中，可將第三光導部件和第一視窗設置在第一殼體的透明部分中。圖7a和圖7b是示出了示出根據本發明的另一實施例的手持電子設備的示意圖。在圖7a和圖7b所示的示例中，圖5中所示的手持電子設備還包括第一殼體710和第二殼體720。具體地，第一殼體710能夠通過滑軌裝置與手持電子設備的第二殼體相連，并且可沿滑軌730相對于第二殼體移動。類似地，第二殼體720可通過滑軌裝置與手持電子設備的第一殼體相連，并且可沿滑軌相對于第一殼體移動。滑軌裝置的軌道可設置在第一殼體和第二殼體中的一個殼體上，而滑動部件可設置在第一殼體和第二殼體的另一個殼體上。在如圖5所示的手持電子設備中，至少圖像顯示裝置中的第三光導部件和第一視窗設置在手持電子設備的第一殼體720中，并且第一殼體720可以是透明的殼體。具體地，第一殼體720可以包括保護部件以及設置在其中的第三光導部件。如圖7b所示，用戶可滑動第一殼體以使其與手持電子設備的第二殼體分離。由于第一殼體是透明的，當觀看第一放大虛像時，可看到現實環境的情況，以防止觀看者發生跌倒、撞倒障礙物之類的意外情況。可替換地，第一殼體可包括圖像顯示裝置中的全部組件，以縮短光路避免發生色散或圖像變形。在此情況下，可將第一殼體設置為部分透明。其中，可將第三光導部件和第一視窗設置在第一殼體的透明部分中。下面，參照圖8說明本發明的實施例的顯示方法。圖8是描述了根據本發明實施例的顯示方法800的流程圖。顯示方法800用于手持電子設備。手持電子設備包括可圖像處理單元和圖像顯示裝置，并且圖像顯示裝置包括第一顯示單元、第一光學系統和第一視窗。顯示方法800中的各個步驟可分別被上述圖1手持電子設備中的相應單元實現，因此，為了描述簡潔，不再具體描述。如圖8所示，在步驟S801中，通過圖像處理單元提供第一圖像。第一圖像可以是，例如，圖片、視頻圖像或文本和圖片的組合。圖像處理單元可以是手持電子設備的中央圖像處理單元(例如CPU)，可替換地，也可以是在物理或邏輯上獨立設置的圖像圖像處理單元。在步驟S802中，通過第一顯示單元顯示第一圖像。根據本發明的一個示例，第一顯示單元可以是其屏幕的尺寸小于現有手持設備的屏幕的尺寸的微型顯示單元。此外，根據本發明的另一實施例，第一顯示單元具有較高的分辨率。具體地，第一顯示單元的屏幕的分辨率可高于現有手持設備的屏幕的分辨率。例如，第一顯示單元可采用符合高清或全高清標準的顯示屏幕。由于第一顯示單元的屏幕尺寸很小，在本發明的示例中，用戶難以通過肉眼看清第一顯示單元所顯示的第一圖像。在步驟S803中，通過第一光學系統接收從第一顯示單元發出的光線，并對從第一顯示單元發出的光線進行光路轉換，以形成能夠通過第一視窗觀看的第一放大虛像，其中第一光學系統與第一顯示單元之間的光路的長度小于第一光學系統的焦距。也就是說，第一光學系統具有正屈光力。可預先設定第一光學系統的放大倍數。可替換地，第一光學系統可包括第一調節部件以調整第一光學系統的放大倍數。通過設置在手持電子設備的第一外表面上的第一視窗，觀看者可經由第一光學系統，觀看的第一圖像的放大虛像。通過上述本發明實施例提供的顯示方法，用戶可觀看的圖像尺寸不受手持設備自身屏幕尺寸的限制，從而在保持手持設備便攜性能同時，用戶可通過手持設備觀看到具有較大尺寸的顯示圖像。此外，與微型投影儀相比，根據本實施例的手持設備功耗很低，并且不受環境光的限制。在光線較強的戶外或在光線較弱的室內均可使用根據本發明實施例的手持設備觀看視頻或圖片。此外，如上所述，由于當觀看者在靠近所述第一外表面時，才能夠通過第一光學系統觀看到第一放大虛像，從而防止用戶所觀看的內容被其他人窺視，提高了私密性。此外，根據本發明的一個示例，手持電子設備還包括圖像采集單元。圖8中所示的方法在步驟S801之前還可包括通過圖像采集單元采集第二圖像，并將所采集的第二圖像傳輸?shù)綀D像處理單元，并且通過圖像處理單元根據第二圖像生成第一圖像。具體地，在通過圖像采集單元采集第二圖像之后，可識別第二圖像中的采集對象，并根據采集對象獲得提示信息，然后，通過圖像處理單元根據提示信息生成第一圖像。可替換地，在通過圖像處理單元根據第二圖像生成第一圖像時，可獲得觀看者的位置參數，并且獲得圖像采集單元在采集第二圖像時的采集參數，然后通過圖像處理單元根據位置參數和采集參數獲得提示信息，并根據提示信息生成第一圖像。此外，根據本發明的一個示例，在通過圖像采集單元采集第二圖像之前可確定第一光學系統形成的第一放大虛像與手持電子設備之間成像距離，并且可根據成像距離調節圖像采集單元的圖像采集焦距，使得圖像采集單元所采集的采集對象與所述第一放大虛像的顯示位置對應，以改善用戶的觀看體驗。此外，根據本發明的另一示例，圖8中所示的方法還可包括根據例如圖片、視頻之類的圖像文件生成第三圖像。在此情況下，可通過圖像處理單根據第二圖像和第三圖像生成在步驟S801中提供的第一圖像。在第一圖像中，第三圖像可位于第二圖像上層。具體地，在第一圖像中，圖像處理單元可將第二圖像設置為位于第三圖像的下層，并且第三圖像設置為第一透明度n，其中，0≤n≤100％。從而在用戶觀看再現的視頻圖像同時，可看到周圍的環境。此外，根據本發明的另一示例，如圖4所示，手持電子設備的第一顯示單元設置可在圖像顯示裝置內的第一側壁上。圖像顯示裝置還包括發光單元。發光單元可設置圖像顯示裝置內的第一側壁上、并且設置在第一顯示單元的顯示區域周圍。可替換地，發光單元可設置圖像顯示裝置內的第二側壁上，其中第二側壁與第一側壁相鄰。圖8中所示的方法800還可包括通過圖像處理單元確定第一圖像的顏色，并且根據第一圖像的顏色控制發光單元發出的光線的顏色。從而可避免用戶看到圖像顯示裝置黑色的側壁。本領域普通技術人員可以意識到，結合本文中所公開的實施例描述的各示例的單元及算法步驟，能夠以電子硬件、計算機軟件或者二者的結合來實現，為了清楚地說明硬件和軟件的可互換性，在上述說明中已經按照功能一般性地描述了各示例的組成及步驟。這些功能究竟以硬件還是軟件方式來執行，取決于技術方案的特定應用和設計約束條件。本領域技術人員可以對每個特定的應用來使用不同方法來實現所描述的功能，但是這種實現不應認為超出本發明的范圍。本領域技術人員應該理解，可依賴于設計需求和其它因素對本發明進行各種修改、組合、部分組合和替換，只要它們在所附權利要求書及其等價物的范圍內。
