本發明涉及一種智能調光膜的全程卷對卷制備方法，尤其涉及一種將石墨烯制備、石墨烯透明導電薄膜制備及后續調光膜制備無縫銜接的卷對卷制備方法。

發明背景:

智能調光膜是一種通過電信號的輸入來改變其透光率、霧度等光學參數的光電器件。其常被應用在建筑外墻、房產裝飾、汽車玻璃、汽車后視鏡、投影幕墻、辦公場所、公共娛樂設施等領域。以智能調光膜的最典型應用建筑物上的智能窗為例，智能調光膜通過貼敷、夾合等方式與建筑玻璃結合，通過向調光膜上輸入電信號從而調節從玻璃窗體入射的光線強度，進而達到節能的目的。

通常智能調光膜是由兩個透明導電電極材和中間夾合的光線調節層構成，由于智能調光膜器件的生產，通常是采用涂敷和印刷工藝來實現，更加適合高通量的卷對卷生產方式。但是由于制備調光膜所需的透明導電電極，以及制備透明導電電極所需的導電材料其生產工藝通常難以和卷對卷工藝匹配，導致目前智能調光膜產品只能采用單片涂敷的方式生產，還難以實現高通量、低成本的全程卷對卷生產。

新興的石墨烯材料其可繞曲性、高導電性、高透光率、耐腐蝕性等特點，使其應用在透明導電薄膜領域是適宜的。但普通石墨烯和石墨烯透明導電薄膜制備方法難以通過卷對卷的生產工藝實施，難以和后續調光膜制備進行連續化銜接。

針對上述技術問題，亟待提供一種新的智能調光膜的生產工藝，解決導電材料、透明導電薄膜以及調光膜無法實現有效銜接和連續化生產的問題。

技術實現要素：
：

針對上述問題，本發明提供了一種智能調光膜的全程卷對卷生產工藝，實現了石墨烯制備、石墨烯透明導電薄膜制備以及后續調光膜制備在設備和工藝上的無縫銜接和連續化生產。

一種智能調光膜的全程卷對卷制備方法，其特征在于，所述全程卷對卷制備方法包括以下步驟：（1）第一放卷輥軸上的柔性金屬箔襯底，通過第一收卷輥軸的牽引經過各工作站處理，在柔性金屬箔襯底的雙面各形成一層石墨烯導電層，其中步驟（1）中至少包括：在柔性金屬箔襯底的雙面涂敷或印刷含碳有機大分子或/和高分子，將涂敷有含碳有機大分子或/和高分子的柔性金屬箔襯底在惰性氣氛或非氧化性氣氛中進行高溫?zé)崽幚恚唬?）第二放卷輥軸和第三放卷輥軸上的第一柔性透明襯底和第二柔性透明襯底，通過第二收卷輥軸的牽引經過各工作站處理，成為第一石墨烯透明導電薄膜以及第二石墨烯透明導電薄膜，其中步驟（2）中至少包括：在第一柔性透明襯底和第二柔性透明襯底上涂敷或印刷上粘結層，將步驟(1)中柔性金屬箔兩面上的石墨烯導電層通過粘結層分別轉移至第一柔性透明襯底和第二柔性透明襯底；（3）第一石墨烯透明導電薄膜和第二石墨烯透明導電薄膜在第二收卷輥軸的牽引下經過各工作站處理，成為智能調光膜，其中步驟（3）中至少包括：在第一石墨烯透明導電薄膜或/和第二石墨烯透明導電薄膜上涂敷或印刷光線調節單元、將第一石墨烯透明導電薄膜與第二石墨烯透明導電薄膜以及兩者之間的光線調節單元一起進行壓合或貼合處理制成智能調光膜。

所述石墨烯導電層是由含碳有機大分子或/和高分子在金屬箔襯底上高溫裂解而成；所述含碳有機大分子或/和高分子能和金屬箔襯底表面作用形成配位鍵，從而使得金屬箔襯底表面能夠吸附上一層有機大分子或/和高分子；所述含碳有機大分子或/和高分子能通過氫鍵、范德華力、靜電力、親疏水作用力、π-π堆積作用、陽離子吸附作用、陰離子吸附作用在催化劑襯底表面形成自組裝的單層或多層分子膜。

在所述全程卷對卷制備方法的步驟（1）中，為了得到質量更佳的石墨烯膜，所述含碳有機大分子和高分子結構中含有大π鍵、芳香環或雜化芳香環或其組合。

在一些實施方式中，含碳有機大分子或/和高分子能和金屬箔襯底表面作用形成配位鍵，從而使得金屬箔表面能夠能夠吸附上一層含碳有機大分子或/和高機分子。如圖1^[1]所示，圖中M代表金屬原子，聚乙烯吡咯烷酮分子的吡咯基團中的氮原子和氧原子上的孤對電子能夠和金屬表面原子形成配位鍵，從而在金屬表面形成一層薄膜。

在一些實施方式中，含碳有機大分子或/和高分子能通過氫鍵、范德華力、親疏水作用，在催化劑襯底表面形成自組裝的單層或多層分子膜。所述自組裝分子膜的層數能夠控制裂解制備的石墨烯膜的層數。

在一些實施方式中，可在所述含碳有機大分子和高分子的空間結構中添加層狀結構，以實現對石墨烯膜的層數控制。所述層狀結構，可通過在含碳有機大分子和高分子的支鏈或主鏈中添加夾心化合物結構、多層酞菁及其衍生物結構得以體現。例如圖2^[2]所示的一種多層酞菁結構就可以添加進入有機聚合物的支鏈中或主鏈中，圖中的M代表金屬原子。

在一些實施方式中，含碳有機大分子和高分子還可以由小分子在催化劑襯底上聚合而來。例如將催化劑襯底浸泡進入葡萄糖的水熱反應液中，催化劑襯底上將形成一層葡萄糖的碳化聚合物。

在一些實施方式中，含碳有機大分子和高分子還可以選擇為雜鏈聚合物、導電聚合物、兩親性聚合物、液晶聚合物、碳鏈聚合物。

在所述全程卷對卷制備方法步驟（1）的具體實施方式中，所述金屬箔襯底材料包括Ni, Co, Fe, Pt, Au, Al, Cr, Cu, Mg, Mn, Mo, Rh, Si, Ta, Ti, W, U, V 和 Zr的單質、合金或混合物。

在所述全程卷對卷制備方法步驟（1）的具體實施方式中，其中高溫?zé)崽幚矸绞桨ǎ焊袘?yīng)熱、輻射加熱、激光、紅外線、微波、等離子體加熱、紫外線、表面等離子體加熱。

所述石墨烯透明導電薄膜至少包括柔性透明襯底、粘結層和石墨烯導電層；可選的，所述石墨烯透明導電薄膜包括：保護層、增透層、減反層、防眩光層、阻隔層、粘結層中的一種或多種；所述光線調節單元包括：液晶型光線調節單元、電致變色光線調節單元或其組合；所述液晶型光線調節單元由液晶和聚合物混合構成；所述電致變色光線調節單元，至少包括三層結構的疊加：離子存儲層、電解質層、電致變色層；所述電致變色層包括有機電致變色層和無機電致變色層；可選的，所述電致變色光線調節單元還包括：勢壘調節層、過渡層、電子阻擋層、空穴阻擋層、緩沖層中的一種或幾種。

所述全程卷對卷制備方法步驟（1）、（2）、（3）中的各工作站的處理方式包括：前處理、后處理、涂敷或印刷處理、貼合處理、壓合處理或其組合；可選的，在任意貼合處理、壓合處理、涂敷或印刷處理之前，需要經過前處理來處理需要壓合、貼合、涂敷或印刷的表面；可選的，在任意貼合處理、壓合處理、涂敷或印刷處理之后，需要經過后處理。

所述涂敷或印刷處理是指將含碳有機大分子或/和高分子、保護層材料、增透層材料、減反層材料、防眩光層材料、阻隔層材料、粘結層材料、液晶和聚合物的混合材料、離子存儲層材料、電解質層材料、電致變色層材料、勢壘調節層材料、過渡層材料、電子阻擋層材料、空穴阻擋層材料及緩沖層材料處理成可涂敷或印刷的分散液、漿料或油墨，再將分散液、漿料或油墨涂敷或印刷在已存在的表面上以形成相應的層。所述涂敷和印刷包括：納米壓印、噴涂、刮涂、棒涂、微凹涂敷、狹縫擠壓式涂敷、唇模擠出涂布、逗號涂敷、絲網印刷、網紗印刷、噴墨打印或其組合。

所述可涂敷或印刷的分散液，通常要求對分散液進一步進行流變參數調節以配置成適合涂敷或印刷的油墨或漿料，通常可以加入粘度調節劑、分散劑、表面活性劑、防沉劑、流平劑來調節其流變參數。

典型的分散劑包括但不限于：迪高助劑系列、比克助劑系列，馬來酸酐，聚馬來酸，聚丙烯酸，醇酸樹脂，楠本化工助劑中的一種或組合。典型的表面助劑包括但不限于：非離子型氟碳表面活性劑、Zonyl?FSN, Zonyl? FSO, Zonyl? FSH, Triton (×100, ×114, ×45), Dynol (604, 607), n-Dodecyl b-D-maltoside、迪高助劑，畢克助劑等中的一種或多種。典型粘度調節劑包括但不限于：羧甲基纖維素、二羥基乙基纖維素、羥丙基甲基纖維素、甲基纖維素、聚乙烯醇、三丙烯乙二醇醚、黃原膠。典型的防沉劑包括但不限于：比克助劑系列，迪高助劑系列、楠本化工防沉劑，鄰苯二甲酸二丁酯(DBP)，鄰苯二甲酸二辛脂(DOP)中的一種或組合。典型的流平劑包括但不限于：甲基硅油，聚醚改性硅油，迪高助劑系列或組合。

針對不同的材料，需要根據材料本身的特性來選擇不同的涂敷或印刷方式。例如，在一些實施方式中，石墨烯涂敷液更適合刮涂、棒涂、狹縫式擠壓涂敷、唇模擠出涂布、逗號涂敷。

所述前處理包括：UV處理、電子束處理、輻射處理、熱處理、物理清洗、化學清洗、紫外臭氧處理、Plasma處理、電暈放電處理、壓力處理或其組合。在一些實施方式中，針對于柔性的PET襯底需要在涂敷前先經過熱處理老化，再經過清洗處理。在一些實施方式中，PET膜在涂敷其余石墨烯涂敷液、無機物涂敷液、石墨烯/無機物復合涂敷液之前，需要經過Plasma處理，以增強浸潤性。

所述后處理包括：摻雜處理、還原處理、UV處理、固化處理、電子束處理、輻射處理、熱處理、物理清洗、化學清洗、紫外臭氧處理、Plasma處理、電暈放電處理、壓力處理或其組合。例如，在本專利實施例中涂敷的液晶型光線調節層在壓合后還需要經過固化處理。

所述卷對卷生產工藝其實施方式可以是多種多樣的，包括：步驟（1）、（2）、（3）設計在一條生產線上的一體式制備，步驟（1）、（2）、（3）分別設計在不同生產線上的分布式制備。

本發明的優點，第一：選擇以含碳有機大分子或/和高分子為原料制備的石墨烯透明導電薄膜能夠極大降低調光膜的電極成本，使得調光膜能夠大規模商業化；第二：本發明所生產的調光膜器件具有柔性；第三，本發明的所有制程全程按照卷對卷工藝設計生產，工藝流程簡單、自動化程度高、生產成本低廉。

附圖說明

圖1 PVP分子和金屬原子的配位作用

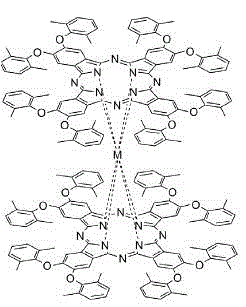

圖2 一種多層酞菁結構

圖3 一種智能調光膜的全程卷對卷一體式制程

圖4 一種石墨烯透明導電薄膜的卷對卷分布式制程

圖5一種智能調光膜的卷對卷分體式制程

具體實施方式。

卷對卷涂敷制程應用具有高通量的優點。非常適合于本發明的石墨烯制備，石墨烯透明導電薄膜制備以及后續智能調光膜制備連續化生產實施。卷對卷生產線設備簡單，并且能夠自動化運行，可以極大的降低石墨烯、石墨烯透明導電薄膜和調光膜的制造成本。卷對卷涂敷工藝可以是一個整合的生產線進行一體式生產，也可以是劃分成不同功能的生產線進行分布生產。在各工作站的處理中，許多操作既可以是在線下進行，也可以是在線上連續進行。

一個非限制性的示例卷對卷一體式智能調光膜生產線如圖3所示，通過傳送路徑801，柔性金屬箔催化劑襯底501能夠被連續的涂敷或者處理，收卷輥軸714牽引金屬箔501從放卷輥軸701沿著801方向運動。通過傳送路徑803、805、807、809、811、812，透明柔性襯底 505能夠被連續的涂敷或者處理，輥軸705、707、709、711、713以及收卷輥軸714牽引透明襯底504，從放卷輥軸703依次沿著803、805、807、809、811、812方向運動。通過傳送路徑802、805、806、808、810、812，透明柔性襯底 504能夠被連續的涂敷或者處理，輥軸704、706、708、710、712以及收卷輥軸714牽引透明襯底504從放卷輥軸702依次沿著802、805、806、808、810、812方向運動。

在石墨烯制備流程400中，金屬箔501首先進入前處理工作站（組）601。在涂敷或印刷任意功能層、含碳有機大分子或高分子涂敷液、緩沖層、勢壘調節層、電子阻隔層、電解質層、離子存儲層、電致變色層以及液晶@聚合物混合層之前。所需涂敷或印刷的表面，通常要經過一系列的前處理，此處所述表面即可以是原始襯底也可以是任意已經存在的層。這些前處理過程通常包括但不限于：物理或化學清洗、紫外臭氧處理、Plasma處理、電暈放電處理、壓力處理或前述處理的組合。在圖所示的示例中，金屬箔601在電極前處理工作站（組）601處被施以物理和化學清洗，在后續的涂敷或印刷任意層之前均可以經過如此前處理。

隨后，金屬箔501進入電極單元涂敷或印刷工作站（組）602，含碳有機大分子或/和高分子被涂敷在金屬箔501的雙面形成濕膜502和503，電極單元涂敷或印刷工作站（組）和后續的光線調節單元涂敷工作站（組）其涂敷或印刷的方式是類似的。通常涂敷或印刷的方式包括但不限于：納米壓印、噴涂、刮涂、棒涂、微凹涂敷、狹縫擠壓式涂敷、唇模擠出涂布、逗號涂敷、絲網印刷、網紗印刷、噴墨打印、浸漬提拉或其組合。可以理解的是，在卷對卷生產的所有需要涂敷或印刷處理的流程中，均可以采用上述的涂敷液類似的制程進行涂敷。可以理解的是收卷速度、沉積速度、涂敷物的濃度及物理參數、以及其余后處理的均會影響形成的石墨烯導電層的均勻性和厚度。

隨后502和503層進入603工作站（組）進一步進行加熱后處理，使501金屬箔的兩面形成固化的含碳有機大分子或/和高分子層。通常在任意印刷或涂敷操作之后，涂敷的層需要經過一系列的后處理，這些后處理的方式通常包括但不限于：摻雜處理、還原處理、UV處理、固化處理、電子束處理、輻射處理、熱處理、物理清洗、化學清洗、紫外臭氧處理、Plasma處理、電暈放電處理、壓力處理或前述處理的組合。

可以理解的是，對于多層電極單元，前處理制程、涂敷制程和后處理制程并不是一次性完成的，可以設計重復多次進行前處理、涂敷（印刷）和后處理工藝的組合。

在隨后的運行中502、503層將進入高溫處理工作站608，所述高溫處理通常要求溫度大于500℃。通常高溫處理的方式包括但不限于：感應熱、輻射加熱、激光、紅外線、微波、等離子體加熱、紫外線、表面等離子體加熱。在經過高溫處理后，就會在金屬箔的兩面分別形成石墨烯膜層508和509。

在石墨烯膜轉移制程401中，形成的石墨烯膜層508和509需要被轉移至柔性透明襯底上。透明柔性襯底504和505會分別經過前處理工作站（組）604和605處理清洗表面，而后將在工作站（組）606和607處被分別涂敷上一層透明膠黏劑形成粘結層506和507。而后在輥軸704和705處通過熱壓的方式將透明襯底粘結層和金屬箔上的石墨烯膜結合在一起，熱壓可以使粘結層固化，并在隨后的805運動方向上冷卻。通常也可以在705和707輥軸之間加入其它工作站（組）進行相應的熱處理或其它處理來輔助剝離。之后，石墨烯膜508將在輥軸706處通過粘結層506從金屬箔上被剝離，而后轉移至透明柔性襯底504表面上；同時，石墨烯膜509將在輥軸707處通過粘結層507從金屬箔上被剝離，而后轉移至透明柔性襯底505表面上。715收卷輥軸將會收起金屬箔501，可以理解的是收起的金屬箔仍然可以重復使用。

在光線調節單元涂敷和器件的組裝制備流程402中，光線調節單元也會經歷電極單元制備類似的歷程，包括：光線調節單元前處理工作站（組）610和609、光線調節單元涂敷或印刷工作站（組）612和611、光線調節單元后處理工作站（組）614和613。可以理解的是，612和611工作站（組）所涂敷或印刷的光線調節單元即可以是整個光線調節單元也可以是光線調節單元的一部分。例如：對于液晶調光膜來說，其光線調節單元可以只有一層，那么其可以選擇通過工作站（組）612和611中的任意一個，將光線調節單元涂敷或印刷在一個電極上；而對于電致變色型光線調節單元，可以在上下兩個電極上均涂敷光線調節單元中不同的層，而后再在輥軸713和712貼合在一起形成完整的光線調節單元512。

可以理解的是，對于多層光線調節單元，前處理制程、涂敷制程和后處理制程并不是一次性完成的，可以設計重復多次進行前處理、涂敷（印刷）和后處理工藝的組合。

貼合好的調光膜器件雛形再經過615后處理工作站（組）處理，616引出電極涂敷和印刷工作組處理，之后再經過后處理工作組617處理。到此調光膜的全程卷對卷制備流程基本完成。調光膜器件經過收卷輥軸714收卷。

在此卷對卷的制程中，多步涂敷、印刷和處理能夠沿著傳送方向被有效實施。整個卷對卷涂敷系統同樣能夠被客制化，或者說按需要增加其他的涂敷或處理工作站（組）。例如：還可以增加封裝材料涂敷和處理工作組。

可以理解的是，上述一體式的卷對卷生產線，同樣可以被設計成分布式卷對卷生產線。在一些實施方式中，為了提高每個環節的可控性，石墨烯透明導電薄膜制備，例如圖4示例的石墨烯透明導電薄膜制備的卷對卷生產線；后續調光膜的生產線也被分離出來，例如圖5示例的調光膜制備卷對卷生產線。

實施例1

石墨烯透明導電薄膜的分布式制程

(1) 含碳有機大分子和高分子涂敷液制備

配置濃度為1.2g/ml的聚乙烯吡咯烷酮（PVP）/ N，N-二甲基甲酰胺(DMF)溶液。

（2）卷對卷制程

制備生產線示意如圖4所示，通過傳送路徑柔性襯底能夠被連續的涂敷或者處理。收卷輥軸701牽引著50μm厚、0.5m寬的Cu箔襯底 501，從放卷輥軸701沿著801方向運動，運行速度為0.1m/min。Cu箔襯底隨后要在801方向上經歷一系列的涂敷過程和處理過程。

在前處理工作站601中，Cu箔的雙面經過清洗處理，而后進入涂敷工作站602，此處的涂敷工作站將涂敷PVP分子于Cu箔襯底表面，由于在一定溫度下PVP能與襯底表面分子發生配位作用，將在Cu箔襯底表面吸附一層均勻的PVP分子。涂敷工作站的處理方式為直接將催化劑襯底浸泡進入1.2g/ml的PVP/DMF溶液，溶液溫度設置為120℃。

隨后，Cu箔襯底將進入后處理工作站603處，首先清洗掉表面未形成配位鍵的PVP；而后在通過烘烤處理將表面的水份烘干，這樣Cu箔襯底的上下兩個表面將形成PVP層502和503。

之后，Cu箔襯底進入高溫處理工作組608，此時的608工作站將處于惰性氣體氣氛下。在該工作組Cu箔襯底將經受500℃~1000℃的高溫處理，使得表面的PVP經過Cu箔催化裂解成石墨烯膜508和509。

同時，兩個PET襯底504和505分別從702和703輥軸釋放，504襯底將經過604前處理工作組的熱處理、O₂ Plasma處理（處理功率為150W），隨后進入606涂敷工作站，在表面涂敷一層1微米厚的環氧膠層506；505襯底將經過605前處理工作組的熱處理、Plasma處理，隨后進入607涂敷工作站，在表面涂敷一層1微米厚的環氧膠層507。

之后，兩個PET襯底以及Cu箔襯底在705和704輥軸處經歷熱壓過程，熱壓的溫度為150℃，壓力為150Kpa；705和707之間（以及704和706之間）設置固化工作站（固化溫度設置為150℃），PET上的環氧膠在固化后將對石墨烯牢牢黏附。

在707輥軸處，509石墨烯膜將通過環氧膠被黏附在PET襯底505上形成石墨烯透明導電薄膜，并且在706和708輥軸之間增加的離型膜貼合工作站，在此將貼合上起保護作用的離型膜保護石墨烯膜，最后整個襯底由709輥軸收卷。在706輥軸處，508石墨烯膜將通過環氧膠被黏附在PET襯底504上形成石墨烯透明導電薄膜，并且在707和709輥軸之間增加的離型膜貼合工作站，在此將貼合上起保護作用的離型膜保護石墨烯膜，最后整個襯底由708輥軸收卷。而Cu箔襯底501，將被715輥軸收卷，收卷的Cu箔襯底仍然可以被重復使用。

實施例2

液晶型智能調光膜的分布式制程

（1）液晶@聚合物混合涂敷液的制備

將環氧樹脂：聚酰胺改性劑：環氧氯丙烷（小分子調節折射率）按照4:1:3.2的比例調和，再加入70%的相同折射率的液晶混合物（LC-北京八億時空液晶科技股份有限公司），在常溫的條件下充分混合攪拌3小時，即為液晶@聚合物的混合涂覆液。

（2）卷對卷制程

卷對卷生產線如圖5所示，按照實施例1制備好的兩輥薄膜電極，將被分別放置在放卷輥軸710和711之上，之后收卷輥軸714將牽引710處釋放的薄膜電極進入離型膜剝離工作站610；同時714也將牽引711處釋放的薄膜電極進入離型膜剝離工作站609。

之后，714收卷輥軸將牽引710處釋放的薄膜電極進入液晶@聚合物混合液涂敷工作站612，在透明導電薄膜電極表面的石墨烯導電層508上形成液晶@聚合物層510，而后再由614工作站撒上少量的2000目的玻璃纖維粉作為墊襯物。同時，714將牽引711處釋放的薄膜電極進入液晶@聚合物涂敷工作站611，在透明導電薄膜電極表面的石墨烯導電層509上形成液晶@聚合物層511，而后再由613工作站撒上少量的2000目的玻璃纖維粉作為墊襯物。

之后，兩個均已涂敷液晶層的透明電極，將通過713和712輥軸的夾合，使得上下兩個電極被貼合在一起，而511和510層將融合為光線調節單元512。

夾合好的多層薄膜器件被收卷輥軸714牽引進入紫外固化工作站615，進行固化處理，由此使上下電極粘合在一起，保障了整個器件具有強效的力學性能。之后再通過引出電極涂敷工作站616涂敷引出電極，617后處理工作站對整個調光膜器件進行后處理。到此調光膜的卷對卷制備流程基本完成。整個多層薄膜器件由收卷輥軸714收卷。

實施例3

液晶型智能調光膜的一體式制程

(1)含碳有機大分子和高分子涂敷液制備

配置濃度為1.2g/ml的聚乙烯吡咯烷酮（PVP）/ N，N-二甲基甲酰胺(DMF)溶液。

電致變色層涂敷液制備

將購買至珠海凱為的PEDOT:PSS液體，通過1000目濾網去除掉不溶物，便形成直接可用的電致變色層涂敷液。

電解質層涂敷液制備

將2.4份質量的高氯酸鋰溶解于30份質量的碳酸丙烯酯溶劑，加熱溶解，再稱取3份質量的聚甲基丙烯酸甲酯加入到溶液中，在70℃油浴，加熱8小時，形成粘稠狀液體，該液體便是電解質層涂敷液。

卷對卷制程

制備生產線示意如圖3所示，通過傳送路徑柔性襯底能夠被連續的涂敷或者處理。收卷輥軸701牽引著100μm厚、0.5m寬的Cu箔襯底501，從放卷輥軸701沿著801方向運動，運行速度為0.1m/min。Cu箔襯底隨后要在801方向上經歷一系列的涂敷過程和處理過程。

在前處理工作組601中，Cu箔的雙面經過清洗處理，而后進入涂敷工作站602，此處的涂敷工作站將涂敷PVP分子于催化劑襯底表面，由于PVP能與襯底表面分子發生配位作用，將在Cu箔襯底表面吸附一層均勻的PVP分子。涂敷工作站的處理方式為直接將催化劑襯底浸泡進入1.2g/ml的PVP/DMF溶液，溶液溫度設置為120℃。

隨后，Cu箔襯底將進入后處理工作站603處，首先清洗掉表面未形成配位鍵的PVP；而后再通過烘烤處理將表面的水份烘干，這樣Cu箔襯底的上下兩個表面將形成PVP層502和503。

之后，Cu箔襯底進入高溫處理工作站608，此時的608工作站將處于惰性氣體氣氛下。在該工作組Cu箔襯底將經受500℃~1000℃的高溫處理，使得表面的PVP經過Cu箔催化裂解成石墨烯膜508和509。

同時，兩個PET襯底504和505分別從702和703輥軸釋放，504襯底將經過604前處理工作組的熱處理、O₂ Plasma處理（處理功率為150W），隨后進入606涂敷工作站，在表面涂敷一層1微米厚的環氧膠層506；505襯底將經過605前處理工作組的熱處理、O₂ Plasma處理，隨后進入607涂敷工作站，在表面涂敷一層1微米厚的環氧膠層507。

之后，兩個PET襯底以及Cu箔襯底在705和704輥軸處經歷熱壓過程，熱壓的溫度為150℃，壓力為150Kpa；705和707之間（以及704和706之間）設置固化工作站（固化溫度設置為150℃），PET上的環氧膠在固化后將對石墨烯牢牢黏附。

在707輥軸處，509石墨烯膜將通過環氧膠被黏附在PET襯底505上形成石墨烯透明導電薄膜；在706輥軸處，508石墨烯膜將通過環氧膠被黏附在PET襯底504上形成石墨烯透明導電薄膜。而Cu箔襯底501，將被715輥軸收卷，收卷的Cu箔襯底仍然可以被重復使用。

714收卷輥軸將牽引708處的石墨烯透明導電薄膜電極進入電致變色層涂敷工作站612，在透明導電薄膜電極表面的石墨烯導電層508上形成PEDOT:PSS層510。同時，714將牽引709處的薄膜電極進入電解質層涂敷工作站611，在透明導電薄膜電極表面的石墨烯導電層509上形成電解質層511，而后再由613工作站噴涂少量的2000目的玻璃纖維粉作為墊襯物。

之后，兩個均以涂敷光線調節單元的透明電極，將通過713和712輥軸的夾合，使得上下兩個電極夾被貼壓合在一起，而511和510層將組合成為一個完整的光線調節單元512。

夾合好的多層薄膜器件被收卷輥軸714牽引進入熱處理工作站615。之后再通過引出電極涂敷工作站616涂敷引出電極，617后處理工作站對整個調光膜器件進行后處理。到此有機型電致變色調光膜的全程卷對卷制備流程基本完成。整個多層薄膜器件由收卷輥軸714收卷。

需要指出的是上述內容中，所述的工作組是多個工作站的集合。

應該注意到并理解，在不脫離本發明的權利要求所要求的本發明的精神和范圍的情況下，能夠?qū)ι鲜鲈敿?xì)描述的本發明做出各種修改和改進。因此，要求保護的技術方案的范圍不受所給出的任何特定示范教導的限制。

申請人聲明，本發明通過上述實施例來說明本發明的詳細工藝設備和工藝流程，但本發明并不局限于上述詳細工藝設備和工藝流程，即不意味著本發明必須依賴上述詳細工藝設備和工藝流程才能實施。所屬技術領域的技術人員應該明了，對本發明的任何改進，對本發明產品各原料的等效替換及輔助成分的添加、具體方式的選擇等，均落在本發明的保護范圍和公開范圍。

參考文獻：

[1] Jiang P, Li S Y, Xie S S, et al. Machinable Long PVP‐Stabilized Silver Nanowires[J]. Chemistry-A European Journal, 2004, 10(19): 4817-4821.

[2] Li X, Qi D, Chen C, et al. Bis [octakis (2, 6-dimethylphenoxy) phthalocyaninato] rare earth (III) complexes: Structure, spectroscopic, and electrochemical properties[J]. Dyes and Pigments, 2014, 101: 179-185.
