本發明涉及發光二極管眼鏡、多個發光二極管眼鏡的控制系統及控制方法，更詳細地說涉及安裝眼鏡框形狀的多個發光二極管并且可通過多個發光二極管顯示各種圖案的發光二極管眼鏡、多個發光二極管眼鏡的控制系統及控制方法。

背景技術：

已知的現有技術是具有發光二極管的眼鏡，在佩戴眼鏡的狀態下用于在夜間及黑暗的場所中確保明亮的視野。

但是，這種現有技術的發光二極管眼鏡沿著使用者視線集中照明，因此限制于用于在夜間及黑暗場所中作業或活動。

另一方面，在最近正在普及用于給對方帶來樂趣或者表示要傳達的信息或感情狀態的發光二極管眼鏡。

這種用于給對方帶來樂趣或者表示要傳達的信息或感情狀態的現有技術的發光二極管眼鏡已在國內(韓國)注冊專利第10-1060446號公開。

如上所述，這種現有的發光二極管眼鏡在遮住使用者眼睛的鏡框的正面框架安裝多個發光二極管，通過多個發光二極管顯示文字、圖像、數字、特殊記號等的各種圖案。

另外，現有的發光二極管眼鏡將利用發光二極管待顯示的圖案數據提前保存在儲存部，之后在儲存部中選擇使用者想要的圖案數據，并通過多個發光二極管顯示該圖案數據。

但是，這種現有的發光二極管眼鏡顯示的圖案只限于提前保存在儲存部的圖案數據，因此為了顯示新的圖案需要將新的圖案數據通過外部機器重新保存在發光二極管眼鏡，因此不僅在顯示新圖案上有局限，還存在作業繁瑣的問題。

技術實現要素：

(要解決的問題)

本發明是考慮到上述問題而提出的，目的在于提供如下的發光二極管眼鏡、多個發光二極管眼鏡的控制系統及控制方法：不僅能夠顯示提前保存的圖案數據，還能夠通過實時通信當場簡便地顯示新的圖案。

(解決問題的手段)

為了達成上述目的，本發明提供一種發光二極管眼鏡，包括：鏡框，具有一對鏡腿與正面框架，所述正面框架分別連接于所述一對眼鏡腿的各個一端部，并且配置有多個發光二極管；儲存部，配置在所述鏡框，并且保存多個第一圖案數據；通信模塊，用于與控制終端部通信多個第二圖案數據；及控制部，配置在所述鏡框，并且控制所述發光二極管的驅動，通過所述發光二極管顯示所述第一圖案數據或者所述第二圖案數據。

在此，還可包括覆蓋玻璃，配置在所述正面框架的前方，并且遮蓋所述多個發光二極管。

在所述正面框架配置有多個開口部以用于確保使用者前方視野。

在所述鏡框包括操作按鈕以用于控制所述發光二極管的驅動，根據所述操作按鈕的操作，所述控制部控制所述發光二極管的驅動，選擇保存在所述儲存部的所述第一圖案數據，并通過所述發光二極管顯示所述第一圖案數據。

在所述控制部通過所述通信模塊與所述控制終端部通信的情況下，所述控制部可控制所述發光二極管的驅動，以通過所述發光二極管顯示從所述控制終端部接收的所述第二圖案數據。

還包括：輸入聲音的聲音輸入部；及聲音識別模塊，識別通過所述聲音輸入部輸入的聲音；所述控制部根據所述聲音識別模塊識別的聲音數據控制所述發光二極管的驅動，通過所述發光二極管顯示保存在所述儲存部的所述第一圖案數據。

根據所述聲音識別模塊識別的聲音數據，通過所述發光二極管顯示所述第一圖案數據，所述第一圖案數據可以是均衡器形態。

所述聲音輸入部可包括配置在所述鏡框的聲音輸入端口、麥克風中的至少某一個。

可包括電源供應部，配置在所述一對鏡腿中的至少某一個，將電源供應于所述多個發光二極管、所述儲存部、所述通信模塊及所述控制部。

所述電源供應部可配置在掛在使用者耳朵上的所述鏡腿的自由端部。

還可包括太陽能電池，配置在所述鏡框并將光能轉換為電能，其中由所述太陽能電池轉換的電能提供至所述電源供應部。

還可包括揚聲器，配置在所述鏡框來輸出音響。

包括鬧鐘應用程序驅動部，與所述控制終端部連動；所述控制部通過所述揚聲器，與在所述鬧鐘應用程序驅動部設定的鬧鐘時間相對應地，控制輸出鬧鐘聲音。

還包括動作檢測部，配置在所述鏡框來檢測所述鏡框的活動；根據所述動作檢測部檢測到的信號，所述控制部控制所述發光二極管的驅動，通過所述發光二極管顯示保存在所述儲存部的所述第一圖案數據。

所述多個發光二極管發出不同的顏色，保存在所述儲存部的所述第一圖案數據或者通過所述通信模塊提供的所述第二圖案數據改變顏色，并且可通過所述控制部控制的所述發光二極管，來顯示所述第一圖案數據或者所述第二圖案數據。

所述一對鏡腿可與所述正面框架可折疊地鉸鏈結合。

另外，根據本發明的另一領域，本發明的目的也可通過如下的多個發光二極管眼鏡的控制方法達成：根據利用控制終端部與服務器控制包括通信模塊的多個發光二極管眼鏡，包括：所述發光二極管眼鏡及所述控制終端部連接于所述服務器的步驟；所述發光二極管眼鏡從所述服務器接收圖案數據的步驟；及在發光二極管眼鏡顯示所述圖案數據的步驟。

在此，對應于輸入于所述控制終端部的文字、聲音可生成所述圖案數據。

所述控制終端部包括麥克風，還可包括將所述麥克風探測到的聲音發送至所述服務器的步驟；及分析所述聲音將特定的波形或者文字轉換為所述圖案數據的步驟。

所述發光二極管眼鏡包括麥克風，還可包括將所述麥克風探測到的聲音發送至所述服務器的步驟；及分析所述聲音將特定的波形或者文字轉換為所述圖案數據的步驟。

還包括：所述服務器將對所述圖案數據的時間戳信息發送于所述通信模塊的步驟；其中，根據所述時間戳信息運行所述發光二極管眼鏡。

根據從所述控制終端部接收的運行信號可運行所述發光二極管眼鏡。

還可包括所述服務器接收所述發光二極管眼鏡的配置信息的步驟；及以所述配置信息為基礎控制全部的所述發光二極管眼鏡來輸出大規模游戲畫面的步驟。

另一方面，根據本發明的其他領域，本發明的目的也可通過如下的多個發光二極管眼鏡的控制系統達成：根據利用控制終端部與服務器控制包括通信模塊的多個發光二極管眼鏡的系統，包括：所述發光二極管眼鏡，輸出圖案數據；控制終端部，控制所述發光二極管眼鏡；及服務器，將所述圖案數據發送于所述發光二極管眼鏡。

在此，所述控制終端部包括麥克風，將由所述麥克風探測到的聲音發送至所述服務器，所述服務器還可包括轉換模塊，分析所述聲音將特定的波形或文字轉換為所述圖案數據。

所述服務器接收所述多個發光二極管眼鏡的配置信息，以所述配置信息為基礎生成所述圖案數據，可控制全部的所述多個發光二極管眼鏡。

(發明的效果)

根據本發明，不僅能夠顯示提前保存的圖案數據，還能夠通過實時通信當場簡便地接收新圖案數據。并且，同時控制多個發光二極管眼鏡，可形成統一的助威系統。另外，以配置多個發光二極管眼鏡為基礎，可形成LED大規模游戲。并且，在發光二極管眼鏡輸出探測到的音源的歌詞，進而也能夠作為區別化的加油工具來使用。

附圖說明

圖1是根據本發明的發光二極管眼鏡的立體圖。

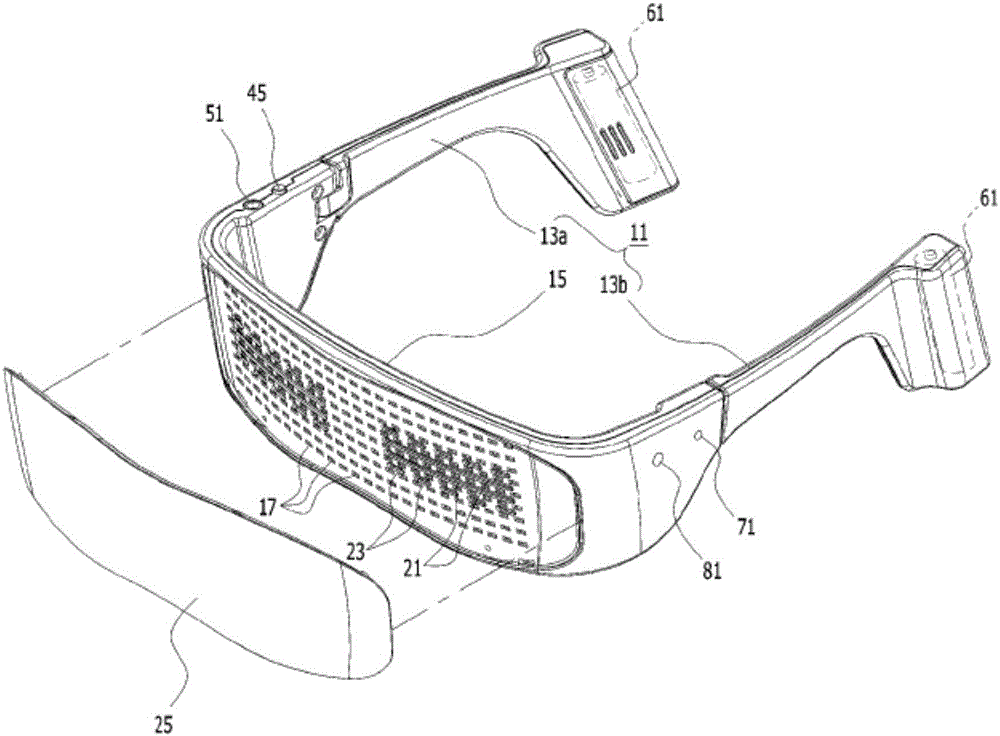

圖2是圖1的主要部分的分解立體圖。

圖3是圖1的正面圖。

圖4是圖1的后視圖。

圖5是根據本發明的發光二極管眼鏡的控制框圖。

圖6是作為一實施例示出根據本發明的發光二極管眼鏡顯示圖案的狀態的圖面。

圖7是同時控制多個發光二極管的控制系統的構成圖。

圖8是示出多個發光二極管眼鏡的控制方法的一實施例的圖面。

圖9是示出利用多個發光二極管眼鏡的大規模游戲的一實施例的圖面。

圖10是示出利用對歌詞或者均衡器圖像的圖案數據的一實施例的圖面。

圖11是示出通信模塊與發光二極管眼鏡的連動的圖面。

圖12是在控制終端部中選擇圖案數據的種類的圖面。

圖13是生成畫圖類型的圖案數據的圖面。

圖14是生成圖片類型的圖案數據的圖面。

圖15是生成均衡器圖像類型的圖案數據的圖面。

圖16是生成文字型圖案數據的圖面。

具體實施方法

以下，參照附圖詳細說明本發明的優選實施例。參照詳細后述的實施例可明確本發明的優點、特征還有達成方法。但是，本發明并不限定于在以下公開的實施例，而是可實現相互不同的形態，并且本實施例只是使本發明的公開更加完整，并且本發明是為了對在本發明所述技術領域具有通常知識的技術人員告知本發明的范疇而提供的，本發明只被權利要求的范圍限定。說明書整體內容中相同參照符號是指相同的構成要素。

只要沒有其他定義，對于在本說明書中使用的所有用語(包括技術及科學性用語)，應該能夠以可被本發明所屬技術領域具有通常知識的技術人員共同理解的意思來使用該用語。另外，對于在詞典定義且一般使用的用語，只要沒有明確且特別定義不得解釋為理想性的或者被過度解釋。

在本說明書中使用的用語是為了說明本發明，并非要限定本發明。在本說明書中，對于單數形只要未在文章中特別談及也包括復數形。對于在說明書中使用的“包括”及/或者“包括的”詞語，除了談及的構成要素以外不排除多個的其他構成要素的存在或增加。

在圖1至圖5示出了根據本發明的發光二極管眼鏡。如圖所示，根據本發明的發光二極管眼鏡10包括鏡框11、儲存部31、通信模塊35、控制部41。

鏡框11包括一對鏡腿13a、13b與正面框架15。

一對鏡腿13a、13b相互間隔配置，并且各個鏡腿13a、13b一端部通過合頁(未示出)與正面框架15可折疊地連接，并且在各個鏡腿13a、13b的另一端部被彎曲一部分以掛在使用者的耳朵上。

正面框架15分別連接于一對鏡腿13a、13b的各一端部，并且配置在使用者的眼睛前方。在位于使用者眼睛的正面框架15的板面形成鼻梁架19，以用于搭在使用者的鼻梁，多個激光二極管17間隔距離并且矩陣布置在位于使用著眼睛相反側的正面框架15的板面。在這種正面框架15安裝驅動多個發光二極管17的電路基板(未示出)。

在正面框架15配置有多個開口部，該開口部以用于確保使用者前方視野。在本實施例中，作為開口部的一對長方形的第一夾縫21沿著正面框架15的長度方向并排貫通形成在正面框架15的兩側中央，并且使用者兩側眼睛分別位于正面框架，一對第一夾縫21具有對應于使用者的眼睛能夠左右目視確認的范圍的長度。作為另一開口部的第二夾縫23沿著正面框架15的長度方向間隔距離且貫通形成在一對第一夾縫21的外側，該多個長方形的第二夾縫23具有小于第一夾縫21的長度。

另一方面，在正面框架15的前方配置有覆蓋玻璃25，并且覆蓋玻璃25起到遮蓋多個發光二極管17的作用。覆蓋玻璃25由透明或者半透明的合成樹脂或玻璃材質構成。覆蓋玻璃25具有流線形狀，并且結合于鏡框11的前方以密封并遮蓋正面鏡框15的前面。在本實施例中示出了覆蓋玻璃25密封正面框架15的前面來結合于鏡框11，但是并不限定于此，而是玻璃蓋25也可結合于鏡框11并且與正面框架15的一區域間隔距離。

儲存部31配置在鏡框11，并保存多個的第一圖案數據。在以下的說明中圖案數據是指文字、圖像、數字、特殊記號等各種圖案等的各種圖案的意思。在第一圖案數據是使用者利用諸如另外電腦的終端裝置制作并編輯的。儲存部31安裝在鏡框11，或者如同SD卡可具有拆卸的形狀。另外，儲存部31可保存由外部的控制終端部100提供的多個的第二圖案數據。

通信模塊35配置在鏡框11，并且與控制終端部100同步化，以使根據本發明的發光二極管眼鏡10能夠數據通信，并且起到將從控制終端部100提供的多個的第二圖案數據實時提供至發光二極管眼鏡10的作用。

在此，控制終端部100起到控制發光二極管眼鏡10的開啟/關閉、輸出內容或者輸出時間等的作用，不僅可以是諸如智能手機、PC、平板PC等的硬件，也可以是諸如控制程序的軟件。

控制部41配置在鏡框11，控制驅動發光二極管17，進而通過發光二極管17顯示保存在儲存部31的第一圖案數據或者通過通信模塊35提供的第二圖案數據。

在此，儲存部31、通信模塊35、控制部41可選擇性地配置在鏡框11的正面框架15或者鏡腿13a、13b。

另外，根據本發明的發光二極管眼鏡10包括用于控制驅動發光二極管17的操作按鈕45。操作按鈕45配置在鏡框11的正面框架15的一端部，并且根據操作按鈕45的操作，控制部41選擇保存在儲存部31的第一圖案數據，并控制驅動發光二極管17以通過發光二極管顯示該第一圖案數據。例如，使用者按壓操作按鈕45，進而通過多個發光二極管17給對方展示自己想要顯示的第一圖案數據。在此，在本實施例中示出了操作按鈕45配置在正面框架15，但是并不限定于此，而是也可配置在鏡腿13a、13b。

另一方面，在控制部41通過通信模塊35與控制終端部100通信的情況下，控制部41并不被操作按鈕45控制，而是控制部41控制驅動發光二極管17以通過發光二極管17顯示從控制終端部100接收的第二圖案數據。

另外，根據本發明的發光二極管眼鏡10還包括聲音輸入部51與聲音識別模塊55。

聲音輸入部51起到輸入聲音的作用，并且包括聲音輸入端口、麥克風中的至少某一種，并且配置在鏡框11。在本實施例中，作為聲音輸入部51的聲音輸入端口配置在鏡框11的正面框架15的一端部，但是并不限制于此，也可配置在鏡腿13a、13b。另外，作為聲音輸入部51可只配置有麥克風，或者也可一同配置聲音輸入端口與麥克風。

聲音輸入模塊55配置在鏡框11并且識別通過聲音輸入部51輸入的聲音。

從而，若通過聲音輸入部51輸入聲音，則根據由聲音識別模塊55識別的聲音數據，控制部41控制驅動發光二極管17，以使通過發光二極管17顯示保存在儲存部31的第一圖案數據。

在此，根據由聲音識別模塊55識別的聲音數據，通過發光二極管17顯示的第一圖案數據可具有均衡器形態。在這一情況下，作為一示例若通過聲音輸入部51輸入音源，則控制部41根據由聲音識別模塊55識別出的聲音數據，按照音源的節奏通過發光二極管17顯示均衡器形態，進而能給對方制造動態并且歡快的氛圍。

另外，根據本發明的發光二極管眼鏡10包括多個發光二極管17、儲存部41、通信模塊35及電池61，其中電池61是將電源供應于控制部41的電源供應部。電池61可收納于掛在使用者耳朵上的各個鏡腿13a、13b。與此相同，在各個鏡腿13a、13b的自由端部收納電池61，進而不使發光二極管眼鏡10的重心偏向正面框架15側，因此在佩戴眼鏡時降低集中于使用者耳朵的下墜，進而可提高穿戴感。在此，電池61可使用通常的干電池形態或按鈕形狀，另外也可使用一般的水銀電池或者可充電的鋰聚合物電池。另外，在本實施例中示出了電池61配置于各個鏡腿13a、13b的自由端部，但是并不限定于此，而是也可配置在各個鏡腿13a、13b的其他區域或者正面框架15。

另外，根據本發明的發光二極管眼鏡10還包括將光能轉換為電能的太陽能電池65。雖然未在圖面示出，太陽能電池65配置鏡框11，并且由太陽電池65轉換的電能提供至電池61，進而可延長電池61的壽命。

另外，根據本發明的發光二極管眼鏡10還包括揚聲器71，該揚聲器71配置在鏡框11的正面鏡框15的另一端部來輸出音響。在本實施例中示出了揚聲器71配置在鏡框11的正面框架15，但是并不限定于此，而是也可配置在鏡腿13a、13b。

另一方面，根據本發明的發光二極管眼鏡10包括與控制終端部100連動的鬧鐘應用程序驅動部75。控制部41通過揚聲器71，與在鬧鐘應用程序驅動部75設定的鬧鐘時間相對應地，控制輸出鬧鐘聲音。在此，若通過聲音輸入部51輸入音源，則控制部41也可進行控制使輸入的音源通過揚聲器71輸出。

另外，根據本發明的發光二極管眼鏡10還包括檢測鏡框11的活動的動作檢測部81。作為動作檢測部81配置有陀螺儀傳感器或加速度傳感器，并且配置在鏡框11的正面框架15另一端部。據此，若在使用者佩戴發光二極管眼鏡10的狀態下上下活動頭部，則根據由動作檢測部81檢測到的信號，控制部41通過發光二極管17顯示文字“YES”，而文字“YES”是保存在儲存部31的第一圖案數據中的一示例。另外，若左右搖頭，則根據由動作檢測部81檢測到的信號，控制部41通過發光二極管17顯示文字“NO”，而文字“NO”是保存在儲存部31的第一圖案數據中的一示例。與此相同，根據本發明的發光二極管眼鏡10利用動作檢測部81可顯示各種圖案數據。在此，圖示了動作檢測部81配置在鏡框11的正面框架15，但是并不限定于此，而是也可配置在鏡腿13a、13b。

另一方面，對于本發明的發光二極管眼鏡10適用的多個發光二極管17，作為該多個發光二極管17的另一實施例可發出不同的顏色。控制部41使保存在儲存部31的第一圖案數據或者通過通信模塊35提供的第二圖案數據顏色不同，并且控制驅動發光二極管17顯示該第一圖案數據或者第二圖案數據。

在圖6作為一實施例示出了在根據本發明的發光二極管眼鏡10形成心形的圖案的圖面。

根據這種結構，如下說明根據本發明的發光二極管眼鏡10的使用過程。

若在使用者佩戴根據本發明的發光二極管眼鏡10的狀態下在初期按下操作按鈕45，則從電池61向各個發光二極管17供應電源，同時通過發光二極管17顯示保存在儲存部31的多個第一圖案數據中的某一第一圖案數據并顯示給對方。

然后，根據按壓操作按鈕45，通過發光二極管17按已設定的順序顯示保存在儲存部31的多個第一圖案數據。

另一方面，在控制部41通過通信模塊35與控制終端部100通信的情況下，根據控制部41的控制通過發光二極管17顯示控制終端部100接收的第二圖案數據。

另外，不僅能夠顯示提前保存的圖案數據，還能夠通過實時通信當場簡便地顯示新的圖案數據。另外，對于在能夠與控制終端部100通信的范圍內的多個眼鏡10佩戴者，通過實時通信同時或間隔時間差發送相同的圖案數據或者有順序的圖案數據，并通過各個發光二極管眼鏡10的發光二極管17顯示圖案數據，進而可執行諸如大規模游戲的各種形態的展示。

另外，若通過聲音輸入部51輸入聲音，則根據由聲音識別模塊55識別出的聲音數據，可通過發光二極管17顯示保存在儲存部31的第一圖案數據。

另外，根據在鬧鐘應用程序驅動部75設定，與在鬧鐘應用程序驅動部75設定鬧鐘的時間相對應地，通過揚聲器71輸出鬧鐘聲音。

另外，動作檢測部81感應使用者的活動，可根據活動的動作通過發光二極管17顯示保存在儲存部31的第一圖案數據。

在以下，說明同時控制如上所述的多個發光二極管眼鏡的控制系統。

在圖7示出了同時控制多個發光二極管眼鏡的控制系統的結構圖。

根據本發明的多個發光二極管眼鏡的控制系統包括：輸出圖案數據的發光二極管眼鏡10；控制發光二極管眼鏡10的控制終端部100；將圖案數據發送于發光二極管眼鏡10的服務器200。

另外，控制終端部100可包括麥克風110，服務器200還可包括轉換模塊210，該轉換模塊210分析麥克風110探測到的聲音，將特定的波形(例如，均衡器圖像)或者文字轉換為所述圖案數據。在此，控制終端部100起到控制發光二極管眼鏡10的開啟/關閉、輸出內容或者輸出時間等的作用，不僅可以是諸如智能手機、PC、平板PC的硬件，也可以是諸如控制程序的軟件。

另外，服務器200還可包括大規模游戲模塊220，該大規模游戲模塊220接收多個發光二極管眼鏡10的配置信息，以配置信息為基礎生成圖案數據，并且控制全部的多個發光二極管眼鏡10。

如下說明如上所述的多個發光二極管眼鏡的控制系統的控制方法。

在圖8示出了根據本發明一實施例的多個發光二極管眼鏡的控制方法。根據本實施例的多個發光二極管眼鏡的控制方法，包括：發光二極管眼鏡10及控制終端部100連接于服務器200的步驟；發光二極管眼鏡10從服務器200接收圖案數據的步驟；將圖案數據顯示于發光二極管眼鏡10的步驟。

首先，發光二極管眼鏡10與控制終端部100連接于服務器200(S1)。例如，如圖11至圖16所示控制發光二極管眼鏡10的程序設定在控制終端部100，通過所述程序實現控制終端部100可與服務器200完成連接，并且如圖11所述發光二極管眼鏡10通過與控制終端部100的連動可連接于服務器200。另外，作為另一實施例發光二極管眼鏡10包括通信模塊35，通過通信模塊35也可連接于服務器200。這是控制終端部100與發光二極管眼鏡10的持有主體不同時的實施例。即，名為A的人通過控制終端部100可控制名為B、C、D的人持有的發光二極管眼鏡10。這時，所述A通過設置在自身的控制終端部100的程序連接于所述服務器200，所述B、C、D可通過各自的發光二極管眼鏡10的通信模塊35與所述服務器200連接。這時，通信模塊35也可與發光二極管眼鏡10形成一體，也可機械分離但通過連動連接。

在發光二極管眼鏡10與控制終端部100連接與服務器200之后，發光二極管眼鏡10從服務器200接收圖案數據(S2)。所述圖案數據可統稱由發光二極管眼鏡10輸出的所有視覺信息，并且可包括文字、影像、圖片、圖形、均衡器圖像等。

如圖12至圖15所示，作為一實施例，可由控制終端部100生成所述圖案數據。對應于輸入于控制終端部100的文字、聲音可生成圖案數據。在控制終端部100設置生成圖案數據的程序，通過所述程序可生成及發送圖案數據。如圖12所示，也可設定所述圖案數據種類(均衡器圖像、文字、直接繪畫的方式、圖片等)。如圖13所示，也可通過直接畫圖的方式生成所述數據圖案，如圖14所示也可選擇已保存的圖片生成所述圖案數據。另外，如圖15所示也可通過均衡器圖像形式生成所述圖案數據，如圖16所示也可將文字輸入到鍵盤生成所述圖案數據。不僅如此，還可識別聲音生成對應于該聲音的文字或圖片的圖案數據。即，若對著控制終端部100的麥克風110說出“大象”，則對應于此可生成大象圖像的圖案數據或者文字“大象”的圖案數據。

作為一實施例，如圖10所示也可生成音源的歌詞或者均衡器圖像作為圖案數據。首先，若由控制終端部100的麥克風110接收聲音(S11)，則將該聲音發送于服務器200，并由服務器200探測對應于所述聲音的音源(S12)。這時，為了探測音源，也可利用諸如音源網站(諸如，Naver Music、Melon、Bugs Music)的現有的音源數據庫，并且也可通過自身的聲音分析程序及數據庫探測所述音源。之后，由所述服務器200的轉換模塊210將對應于所述音源的歌詞或者均衡器圖像轉換為圖案數據(S13)，從而可將所述圖案數據發送于發光二極管眼鏡10(S14)。在此，所述聲音可統稱諸如人的聲音、從合成器發出的聲音、從吉他發出的聲音、架子鼓聲音、掌聲等的所有聲音。

作為一實施例，也可由發光二極管眼鏡10接收所述聲音。即，在上述的實施例中由控制終端部100的麥克風110接收聲音，但是也可通過發光二極管眼鏡10本身的聲音輸入部51直接接收聲音。這時，由發光二極管眼鏡10接收的聲音發送至服務器200，如上述的實施例探測對應的音源之后，由轉換模塊210將對音源的歌詞、均衡器圖像轉換為圖案數據。

在發光二極管眼鏡10顯示所述生成或轉換后發送的圖案數據(S3)。這時，控制終端部100可介入發光二極管眼鏡10的動作(S4)。即，根據從控制終端部100接收的運行信號運行發光二極管眼鏡10。例如，為了統一運行或終止多個發光二極管眼鏡10，可由控制終端部100將運行信號發送至發光二極管眼鏡10。即，若在控制終端部100按壓“on”按鈕，則在多個發光二極管眼鏡10輸出圖案數據，若按壓“off”按鈕，則終止從發光二極管眼鏡10輸出圖案數據，若按壓“閃爍”按鈕，則也能夠以特定時間為周期閃爍圖案數據。

作為另一實施例，服務器200也可介入發光二極管眼鏡10的動作。例如，服務器200將對圖案數據的時間戳信息發送于發光二極管眼鏡10的通信模塊35，也可根據時間戳信息運行發光二極管眼鏡10。在這一情況下，對于時間戳信息一旦發送于發光二極管眼鏡10之后，依賴于發光二極管眼鏡10自身的時鐘(CLOCK)，因此在發送時間戳信息之后即使斷開發光二極管眼鏡10與服務器200的連接，也能夠運行發光二極管眼鏡10。另外，時間戳信息也可依賴于諸如衛星時間的外部絕對時間。例如，可如下設定時間戳信息：在下午7點整的輸出所述圖案數據，在下午7點2分間隔1秒閃爍5次，之后在7點5分終止圖案數據的輸出。

如圖9所示，作為一實施例，利用多個發光二極管眼鏡10可進行大規模游戲。在此，大規模游戲是指力多人或者多個工具進行演出。首先，服務器200接收多個發光二極管眼鏡10的配置信息。例如，特指一行一列的發光二極管眼鏡、一行二列的發光二極管眼鏡、一行三列的發光二極管眼鏡……十行九列的發光二極管眼鏡、十行十列的發光二極管眼鏡。之后，由服務器200的大規模游戲模塊220將輸入或生成的圖案數據轉換為用于大規模游戲的圖案數據。即，在控制終端部100的文字輸入窗口(參照圖16)輸入詞語“夢”時，將對所述“夢”的圖案數據發送于服務器200，服務器200的大規模游戲模塊220以發光二極管眼鏡10的配置信息為基礎將圖案數據轉換為用于大規模游戲的圖案數據，并控制全部發光二極管眼鏡10來輸出大規模游戲畫面。具體地說，如圖9所示一行一列至十二列的發光二極管眼鏡保持關閉(off)狀態，而二行一列、二列、十一列、十二列的發光二極管眼鏡保持關閉(off)狀態，而二行三列至十列的發光二極管眼鏡可保持開啟(on)狀態。另外，不僅是停止畫面，還能夠根據時間改變多個發光二極管眼鏡10的輸出狀態來實現一個影像。在這一情況下，為了實現影像，大規模游戲模塊220根據影像內容、發光二極管眼鏡10的配置信息可生成對各個發光二極管眼鏡10的時間戳信息。

從而，一次性控制多個發光二極管眼鏡10，進而可形成統一的助威系統。另外，以多個發光二極管眼鏡10的配置為基礎可形成LED大規模游戲。另外，在發光二極管眼鏡10輸出探測到的音源的歌詞，進而可作為區別化的加油工具來使用該發光二極管眼鏡10。

另一方面，對于上述實施例的控制系統及控制方法只說明了多個發光二極管眼鏡10，但是并不限定于此，而是代替發光二極管眼鏡10當然可適用于諸如LED組件，OLED組件，熒屏等輸出視覺信息的設備、移動設備、TV顯示器，電子手表等的顯示裝置。
