本發明涉及平視顯示裝置。

背景技術：

作為顯示規定的圖像的顯示器，人們知道有通過背光而對液晶顯示元件進行透射照明的結構的類型。在專利文獻1中，公開有具有這樣的結構的顯示器的顯示裝置，該顯示裝置稱為所謂的平視顯示(Head-up Display；HUD)裝置。HUD裝置通過將來自顯示器的顯示光投射于車輛的前玻璃，用戶(主要為駕駛員)將規定的圖像辨認為顯示像(虛像)。

在專利文獻1所述的顯示器中，背光采用聚光型的照明光學系統，在從背光用的光源到液晶顯示元件的光路上設置有：聚光透鏡(平行光形成機構)、透鏡陣列、物鏡(也稱為“聚焦透鏡”，為聚光機構)，由此，在液晶顯示元件的背后構成背光單元。在專利文獻1的HUD裝置中，通過由透鏡陣列形成的光源的多重像所發出的光線通過物鏡而折射，以規定的角度射入液晶顯示元件。射入液晶顯示元件中的主光線以與入射角度基本相等的角度，從液晶顯示元件，作為顯示光射出，經由主要由凹面鏡和前玻璃構成的投射光學系統，匯聚于用戶的視點區域(アイボックス：可視范圍)附近。

已有技術文獻

專利文獻

專利文獻1：JP特開2012—203176號公報

技術實現要素：

發明要解決的課題

在專利文獻1的HUD裝置中，以HUD裝置的像放大率，即投射光學系統的焦點距離在顯示像的縱向和橫向上相等的條件為前提，物鏡的曲面形狀相對光軸呈旋轉對稱狀。但是，對于裝載于車輛上的HUD裝置，具有因設計上的制約，根據車種不同，投射光學系統的焦點距離在縱向和橫向而不同的情況，該設計上的制約主要為設置下述部件等而產生，該部件分別用于：對由前玻璃所產生的顯示像的形變進行補償、接納于有限的裝載空間、防止散射光。在該場合，具有視點區域的顯示光的聚光度劣化，光利用效率降低的危險、從規定的視點而辨認的顯示像的亮度均勻度降低的危險。

另外，在專利文獻1的HUD裝置中，因聚光機構的像差，越從光源的光軸離開，從光源的多重像所發出的光線向液晶顯示元件的照射范圍越窄。由此，具有產生對液晶顯示元件的顯示區域的照明不均勻、產生伴隨視點移動的顯示像的亮度不均勻的問題。作為針對它的對策，列舉有聚光機構的透鏡設置等的最佳化，但是，滿足背光的允許容積的范圍內的最佳化具有限制，如果擴大相對光軸而遠離的位置的照射范圍，則隨之相對光軸附近的位置的照射范圍也擴大，光利用效率降低。另外，具有向液晶顯示元件2的配光控制脫離理想狀況，在用戶的視點區域的聚光度降低的危險。

本發明是針對上述情況而提出的，本發明的第1目的在于，提供一種HUD裝置，其抑制因光利用效率的降低、顯示像的亮度的均勻度的降低。

本發明是針對上述情況而提出的，本發明的第2目的在于，提供一種HUD裝置，其可抑制聚光機構的像差造成的顯示元件的顯示區域的照明不均勻。

用于解決課題的技術方案

為了實現上述第1目的，本發明的平視顯示裝置涉及下述的平視顯示裝置，在該平視顯示裝置中，將具有背光單元和顯示元件的顯示器所發出的顯示光，經由投射機構投射于觀察者的視點區域，辨認該顯示光所表示的圖像，

其特征在于，上述背光單元包括：

光源，該光源射出對上述顯示元件進行照明的光；

透鏡陣列，該透鏡陣列分割從上述光源所射出的光，形成多個上述光源的像；

聚光機構，該聚光機構按照與上述顯示元件的顯示區域相對應的方式，匯聚從上述光源的像所射出的光,

上述聚光機構按照下述方式構成，該方式為：縱向和橫向的焦點距離不同，以便對上述投射方向的縱向和橫向的焦點距離的不同進行補償。

為了實現上述第2目的，本發明的平視顯示裝置的特征在于,上述透鏡陣列按照下述方式構成，該方式為：設置多個透鏡，周邊的透鏡的配光角度不同于中間的透鏡的配光角度。

發明的效果

按照本發明，可抑制聚光機構的像差造成的顯示元件的顯示區域的照明不均勻。

附圖說明

圖1為用于說明本發明的一個實施方式的HUD裝置的裝載形態的示意圖；

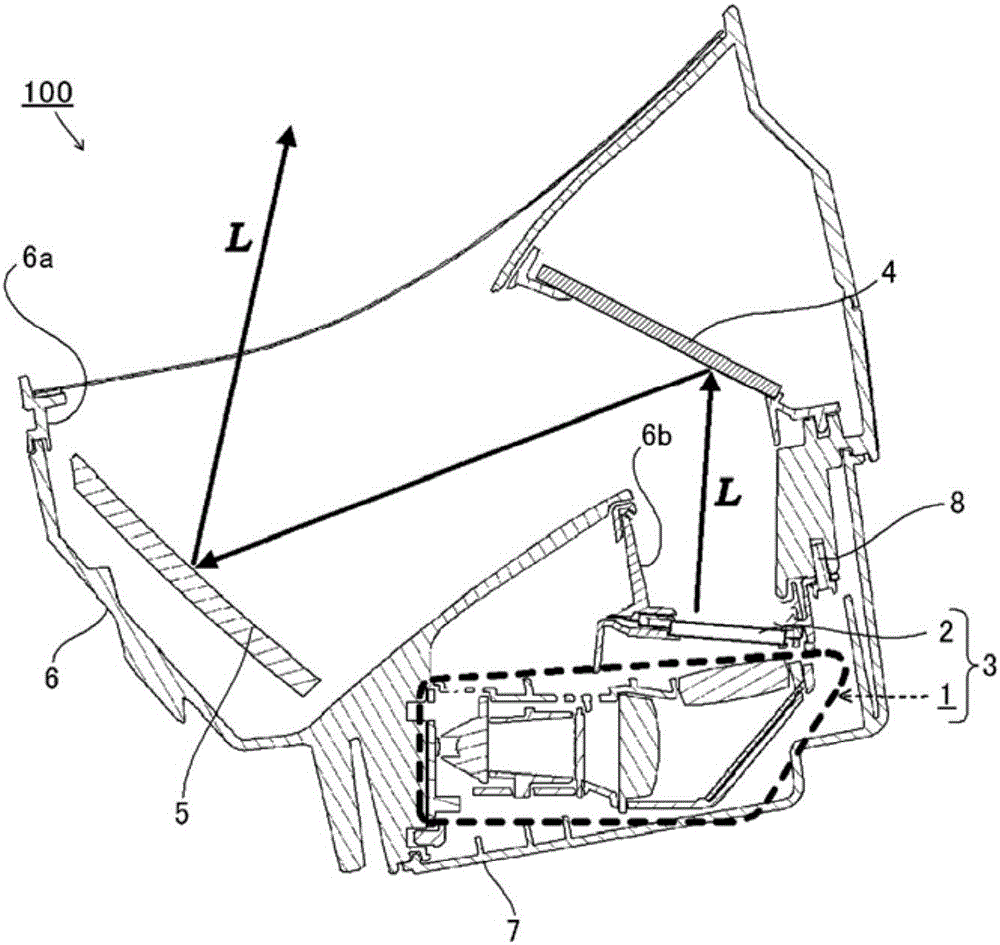

圖2為本發明的一個實施方式的HUD裝置的概況剖視圖；

圖3為圖2所示的HUD裝置的顯示器附近的放大圖；

圖4為本發明的一個實施方式的背光單元的概況分解立體圖；

圖5為用于說明本發明的一個實施方式的背光單元的功能的示意圖，圖5(a)為實施方式和比較例的橫向剖視圖，圖5(b)為比較例的縱向剖視圖，圖5(c)為實施方式的縱向剖視圖；

圖6為表示本發明的一個實施方式的透鏡陣列的主視圖；

圖7為表示本發明的一個實施方式的第2聚焦透鏡的圖；

圖8為用于說明已有技術的背光單元的功能的示意圖的橫向剖視圖；

圖9為表示本發明的一個實施方式的透鏡陣列的橫向剖視圖；

圖10為本發明的一個實施方式的透鏡陣列的另一例子的橫向剖視圖。

具體實施方式

下面參照附圖，對本發明的實施方式的平視顯示(HUD)裝置進行說明。

本實施方式的HUD裝置100按照像圖1所示的那樣，埋入車輛C的儀表盤中的方式設置。HUD裝置100像圖2所示的那樣，包括：由背光單元1和液晶顯示元件2(顯示元件)構成的顯示器3；平面鏡4；凹面鏡5；筐體6；保護部件7。

HUD裝置100通過將從顯示器3所射出的顯示光L投射于車輛C的擋風玻璃S(前擋玻璃)上，將顯示光L所表示的圖像作為虛像V(顯示像)，由用戶U(主要為駕駛員)辨認。從顯示器3所射出的顯示光L通過由來自背光單元1的光，對液晶顯示元件2進行透射照明的方式獲得，表示規定的圖像。

背光單元1像圖3所示的那樣，包括：光源10、平行形成機構20、照度均勻化機構30、透鏡陣列40、第1聚焦透鏡51、第2聚焦透鏡52、反射部60、擴散片70、外殼體80與外罩部件90。

平行光形成機構20、照度均勻化機構30、透鏡陣列40、第1聚焦透鏡51、第2聚焦透鏡52、反射部60與擴散片70設置于光源10所射出的光的光路上。它們從光源10，朝向液晶顯示元件2，按照平行光形成機構20、照度均勻化機構30、透鏡陣列40、第1聚焦透鏡51、反射部60、第2聚焦透鏡52、擴散片70的順序而設置。光源10、平行光形成機構20、透鏡陣列40、第1聚焦透鏡51和第2聚焦透鏡52構成HUD裝置100的照明光學系統。背光單元1按照一邊將從光源10發出的光均勻地照射到液晶顯示元件2的顯示區域A，一邊將從液晶顯示元件2中透射的顯示光L經由由凹面鏡5和擋風玻璃S構成的HUD裝置100的投射機構(投射光學系統)，導到用戶U的可視范圍EB(視點區域)內的方式，控制從液晶顯示元件2的前面(朝向圖2和圖3中的紙面上方向的面)所射出的顯示光L的角度(參照?qǐng)D5)。

光源10發出對液晶顯示元件2進行透射照明的光(在下面也稱為“照明光I”)。光源10由比如，2個LED(發光二極管)構成。另外，光源10還可由1或3個以上的LED構成。光源10安裝于固定在外殼體80上的電路襯底11(參照?qǐng)D4)上。在電路襯底11中，在由鋁、樹脂等形成的基材上形成電路布圖，通過后述的控制部(在圖中沒有示出)與公知的方法而導通連接。另外，光源10與放熱部件(在圖中沒有示出)熱耦合。放熱部件為由比如鋁等的金屬材料制作的翅片型的結構體，將光源10發出的熱量排放到外部。

平行光形成機構20接受來自光源10的照明光I，作為平行光所射出。在這里所說的平行光為與光源10的光軸AX(參照?qǐng)D3)基本平行(還包括剛好平行)地行進的光。平行光形成機構20由比如聚光透鏡構成。聚光透鏡為通過工程樹脂材料而制作的凸透鏡，相對1個光源10，對應有1個透鏡。在采用多個光源10的場合，采用設置多個凸透鏡的集合透鏡的形態。平行光形成機構20在從制造上的情況說，打算將透鏡曲面頂點距離(透鏡厚度)抑制在規定的厚度的場合，在打算一邊維持或增加照明光I的獲取量，一邊進一步提高從平行光形成機構20所射出的光的平行度的場合等時，根據使用，也可由2個以上的透鏡構成。另外，由于平行光形成機構20設置于光源10的附近，故最好考慮由光源10而產生的熱的影響，采用耐熱性優良的光學樹脂材料。另外，平行光形成機構20也可采用準直透鏡等的其它公知的光學元件。

在照度均勻化機構30中，射入通過平行光形成機構20而構成平行光的照明光I，謀求射出側的光的照度分布的均勻化。照度均勻化機構30由比如燈箱構成。該燈箱為包圍光軸AX的方筒狀的部件，內面(光軸AX側的面)為鏡面。照度均勻化機構30也可為具有光擴散片、光反射板等的其它的公知的燈箱等。

透鏡陣列40像圖6的主視圖(表示液晶顯示元件2側)所示的那樣，為沿縱橫向排列多個微小透鏡41的透鏡集合體，稱為所謂的蠅眼透鏡。透鏡41為比如光源10側和液晶顯示元件2側的兩個面呈相同的凸形狀的所謂的雙凸透鏡。另外，透鏡41的各自的光軸與平行光形成機構20的光軸平行。另外，透鏡41的曲面也可為非球面或自由曲面。

在透鏡陣列40中，射入通過平行光形成機構20而進行基本平行處理，通過照度均勻化機構30而使照度基本均勻的照明光I。由于透鏡陣列40以構成本身的透鏡41的數量而產生多重像(中間像)，故通過平行光形成機構20而產生的1個光源10的放大像(從光源10所射出的照明光I)以透鏡陣列40的透鏡41的數量，進行分割，形成多重像。由此，即使以少的光源10，仍可以均質的光強度分布對液晶顯示元件2進行照明。

設置透鏡陣列40的透鏡41的區域?qū)?yīng)于液晶顯示元件2的顯示區域A而呈長方形狀，在相對其長方形的縱向(圖6的左右方向)，劃分為位于中間處的中間部40A、相對中間部40A而位于左側的左周邊部40B、相對中間部40A而位于右側的右周邊部40C的3個區域時，按照左右周邊部40B、40C的透鏡41的陣列間距(鄰接的2個透鏡41的頂點之間的距離)不同于中間部40A的透鏡41的陣列間距的方式形成各透鏡41。具體來說，按照左右周邊部40B、40C的透鏡41的陣列間距大于中間部40A的透鏡41的陣列間距的方式形成各透鏡41。在后面，對像這樣周邊的透鏡41的陣列間距不同于中間的透鏡41的陣列間距的作用進行描述。

第1聚焦透鏡51和第2聚焦透鏡52由比如凸透鏡構成，該凸透鏡由光學樹脂材料制作，它們用作聚光機構，該聚光機構將從透鏡陣列40產生的光源10的多重像所射出的照明光I按照與液晶顯示元件2的顯示區域A(參照?qǐng)D5)相對應的方式匯聚。具體來說，第1聚焦透鏡51和第2聚焦透鏡52協同地跨過顯示于液晶顯示元件2的前面上的圖像的可顯示范圍(顯示區域A)相對應的背面的全面，照射來自透鏡陣列40的照明光I。由此，可以良好的效率，將表示由透鏡陣列40而產生的多重像的照明光I照射到液晶顯示元件2的背面的必要的范圍內。另外，此時，通過使相對多重像的第1、第2聚焦透鏡51、52的焦點距離和光學配置為最佳，照射到液晶顯示元件2的背面上的照明光I的角度在規定的值附近。由此，可控制從液晶顯示元件2的前面所射出的顯示光L的配光角度，可提高向可視范圍EB的顯示光L的照射效率。

由第1、第2聚焦透鏡51、52構成的上述聚光機構按照下述方式構成，該方式為：縱向和橫向的焦點距離不同，從而對由凹面鏡5和擋風玻璃S構成的上述投射機構的縱向和橫向的焦點距離的不同進行補償。具體來說，第1聚焦透鏡51和第2聚焦透鏡52兩者中的至少1者由超環(toroidal)面透鏡構成。即，第1聚焦透鏡51的兩個面和第2聚焦透鏡52的兩個面這四個面中的至少1個面作為相垂直的縱向和橫向的曲率不同的非球面的超環面而構成。在本實施方式中，像圖7所示的那樣，第2聚焦透鏡52的兩個面為超環面，相垂直的縱向(垂直方向)的焦點距離與橫向(水平方向)的焦點距離不同。另外，圖7(a)為第2聚焦透鏡52的主視圖(表示液晶顯示元件2側)，圖7(b)為第2聚焦透鏡52的縱向剖視圖，圖7(c)為第2聚焦透鏡52的橫向剖視圖。像這樣，使上述聚光機構的縱向和橫向的焦點距離不同的作用將在后面具體描述。另外，作為使上述聚光機構的縱向和橫向的焦點距離不同的方法，也可在構成上述聚光機構的光學部件上，至少1個曲面為自由曲面。

反射部60設置于第1聚焦透鏡51和第2聚焦透鏡52之間。反射部60由平面鏡構成，該平面鏡按照于由比如樹脂、玻璃等形成的基材上蒸鍍鋁等的金屬，形成反射面61的方式形成。反射部60按照相對光源10的光軸AX使反射面61傾斜的方式設置。來自第1聚焦透鏡51的照明光I通過該反射面61而反射，射入第2聚焦透鏡52中。

在本實施方式中，按照像圖3所示的那樣，從反射部60到液晶顯示元件2的照明光I的光路與光源10的光軸AX基本垂直的方式設置反射部60。像這樣，反射部60變更照明光I的光路。

擴散片70由比如于至少1個面上進行凹凸加工的合成樹脂構成，具有透光性。來自第2聚焦透鏡52的照明光I通過擴散片70，由此，經過擴散到達液晶顯示元件2的背面。像這樣，通過設置擴散片70，降低液晶顯示元件2的照明的不均勻。

外殼體80由樹脂等形成，呈箱狀，在其內部接納光源10、平行光形成機構20、照度均勻化機構30、透鏡陣列40、第1聚焦透鏡51與反射部60。外殼體80像圖4所示的那樣，具有上部開口部81和側部開口部82。上部開口部81朝向液晶顯示元件2側而開口。側部開口部82朝向光源10側而開口。上部開口部81和側部開口部82連通。按照封閉側部開口部82的方式，設置電路襯底11。電路襯底11通過螺釘?shù)鹊墓潭C(jī)構(在圖中沒有示出)固定于外殼體80上。由此，光源10按照朝向外殼體80的內部射出光的方式設置。按照覆蓋上部開口部81中的與光源10相反的一側的端部的方式設置第2聚焦透鏡52。按照封閉上部開口部81的方式設置外罩部件90。

外罩部件90像圖4所示的那樣，由樹脂等形成，呈板狀覆蓋外殼體80的上部開口部81。外罩部件90通過螺釘90b等的固定機構固定于外殼體80上。在外罩部件90上，形成窺探第2聚焦透鏡52的開口部91。開口部91呈與第2聚焦透鏡52的透鏡面形狀相對應的形狀。

通過外殼體80和外罩部件90構成背光單元1的筐體。

由于像以上描述的那樣，形成在1個外殼體80的內部設置照度均勻化機構30、第1聚焦透鏡51、反射部60等的光學部件的結構，故背光單元1的組裝也容易。另外，由于外罩部件90覆蓋必要的部位以外(即，窺探第2聚焦透鏡52的開口部91以外)的部位，故可防止照明光I不必要地泄漏到背光單元1的外部的情況。

液晶顯示元件2通過比如在TFT(薄膜晶體管)型的液晶面板的前面和背面上設置偏振片的方式構成。另外，構成液晶顯示元件2的液晶面板也可為無源驅動型。液晶面板可采用TN(扭曲向列)型、VA(垂直取向)型、STN(超扭曲向列)型、強電介性型等的各種類型的液晶面板。

液晶顯示元件2通過根據控制部(在圖中沒有示出)的控制，將構成顯示區域A的各像素切換到透射、不透射中的任意的狀態，在顯示區域A顯示規定的圖像。顯示區域A為呈于橫向而伸長的長方形狀。比如，控制部從車輛C的ECU(電子控制單元)獲得通過通信線路而傳送的各種的車輛信息，在液晶顯示元件2中顯示表示車輛速度、每公升燃料行駛的公里數等的圖像。同時，控制部使光源10發光。由此，液晶顯示元件2通過由背光單元1而產生的照明光I而進行透射照明，表示顯示圖像的顯示光L從液晶顯示元件2所射出。

像這樣，從由背光單元1與液晶顯示元件2構成的顯示器3，射出顯示光L。

返回到圖2，平面鏡4按照于由樹脂、玻璃等形成的基材上蒸鍍鋁等的金屬，形成反射面的方式構成。平面鏡4將顯示器3發出的顯示光L朝向凹面鏡5而反射。

凹面鏡5按照在由樹脂、玻璃等形成的基材上蒸鍍鋁等的金屬，形成反射面的方式構成。凹面鏡5的反射面為凹面。來自顯示器3的顯示光L通過凹面鏡5而放大，射入擋風玻璃S中，通過擋風玻璃S而反射，投射于用戶U的可視范圍EB中。由此，由用戶U而辨認的虛像V為將顯示于顯示器3中的圖像放大的尺寸。

像這樣，從顯示器3所發出的顯示光L經由凹面鏡5與擋風玻璃S構成的上述投射機構，投射于用戶U的可視范圍EB中，辨認虛像V。

筐體6由樹脂等形成，呈箱狀，在其內部接納平面鏡4和凹面鏡5。平面鏡4和凹面鏡5通過公知的方法而固定于筐體6的內部。

筐體6像圖2所示的那樣，具有上部開口部6a和下部開口部6b。上部開口部6a朝向擋風玻璃S而開口，用作使顯示光L通過而到達HUD裝置100的外部的射出口。下部開口部6b位于筐體6中的與上部開口部6a相反的一側，在其下端部(圖2的紙面下方向的端部)設置液晶顯示元件2。像這樣，下部開口部6b按照朝向筐體6的內部而窺探液晶顯示元件2的顯示面的方式形成。

像這樣，筐體6按照包圍從液晶顯示元件2到用作射出口的上部開口部6a的顯示光L的光路的方式形成。

像圖2所示的那樣，背光單元1在筐體6的外側，從下部開口部6b側安裝于筐體6上。比如，通過螺釘8等的固定機構，將外殼體80固定于筐體6上，由此，將背光單元1安裝于筐體6上。此時，按照覆蓋外殼體80的外罩部件90的開口部91(參照?qǐng)D4)連通到筐體6的下部開口部6b(參照?qǐng)D2)的方式，將背光單元1安裝。

保護部件7由樹脂等形成，從下側(圖2的紙面下側)覆蓋安裝于筐體6上的背光單元1，通過規定的方法而固定于筐體6上。像這樣設置的保護部件7防止背光單元1受到灰塵、振動等的影響。

對于HUD裝置100，如果簡單地可讓用戶U將規定的圖像作為虛像V而辨認的機構進行描述，則如下述的(1)、(2)那樣。

(1)顯示器3顯示圖像，由此，射出顯示光L。來自顯示器3的顯示光L通過平面鏡4和凹面鏡5而反射，朝向擋風玻璃S而反射。像這樣，HUD裝置100將顯示光L朝向擋風玻璃S所射出。

(2)來自HUD裝置100的顯示光L通過擋風玻璃S而反射，由此，從用戶U而觀看，顯示圖像的虛像V成像于擋風玻璃S的前方。

下面通過圖5，對下述作用進行說明，該作用指按照上述聚光機構(第1、第2聚焦透鏡51、52)的縱向和橫向的焦點距離不同，從而對上述投射機構(凹面鏡5和擋風玻璃S)的縱向和橫向的焦點距離的不同進行補償?shù)姆绞綐?gòu)成上述聚光機構的作用。在下面，將上述投射機構的縱向和橫向的焦點距離相等，即構成上述聚光機構的第1、第2聚焦透鏡51、52的全部的曲面為軸旋轉對稱的曲面的場合作為比較例子進行說明。圖5(a)為用于說明本實施方式和比較例的背光單元1(照明光學系統)的功能的示意圖的縱向剖視圖，圖5(b)為用于說明比較例的背光單元1的功能的示意圖的縱向剖視圖，圖5(c)為用于說明本實施方式的背光單元1的功能的示意圖的縱向剖視圖。另外，在圖5(a)～圖5(c)中，為了容易觀看圖，通過1個凸透鏡而表示第1、第2聚焦透鏡51、52，通過1個凸透鏡而表示凹面鏡和擋風玻璃S。另外，為了容易理解背光單元1的功能，在圖5(a)的橫向剖視圖和圖5(b)、圖5(c)的縱向剖視圖中，按照與各部分的實際的形狀無關，各部分的橫向(圖5(a)的紙面上下方向)的長度和縱向(圖5(b)、圖5(c)的紙面上下方向)的長度相等的方式進行圖示(實際上，除了光源10以外的各部分為在橫向伸長的形狀)。

像前述的那樣，在裝載于車輛C上的HUD裝置100中，具有因各種的設計上的制約，伴隨車種，上述投射機構的焦點距離在縱向和橫向不同的情況。在該場合，如果沒有采取任何的措施，則可視范圍EB的顯示光L的聚光度在縱向或橫向劣化。具體來說，比如，在對應于上述投射機構的橫向而設計上述聚光機構的焦點距離的場合，由于像圖5(a)所示的那樣，相對可視范圍EB的橫向，顯示光L在可視范圍EB上的任意點處成像，故雖然顯示光L的成像度，即聚光度高，但是由于像圖5(b)所示的那樣，相對可視范圍EB的縱向，顯示光L成像于脫離可視范圍EB的位置，故顯示光L的聚光度劣化。如果顯示光L的聚光度劣化，則具有導向到可視范圍EB外的顯示光L增加，光利用效率降低，另外，從任意的視點而看到的虛像V產生亮度不均勻，亮度均勻度降低的危險。另外，圖5(b)表示上述投射機構的縱向的焦點距離大于橫向的焦點距離的場合。

相對該情況，在本實施方式中，按照對上述投射機構的縱向和橫向的焦點距離的不同進行補償?shù)姆绞?，在縱向和橫向，使上述聚光機構的焦點距離不同。如果像這樣形成，則一邊像圖5(a)所示的那樣，在可視范圍EB的橫向，與過去相同保持高的聚光度，一邊像圖5(c)所示的那樣，還相對可視范圍EB的縱向，通過上述聚光機構的焦點距離的變更，在橫向和縱向使HUD裝置100的整體的焦點距離一致，由此，顯示光L成像于可視范圍EB上的任意點，可高度地保持顯示光L的聚光度。另外，圖5(c)表示按照對應于上述投射方向的縱向的焦點距離大于橫向的焦點距離的狀況，上述聚光機構的第2聚焦透鏡52的縱向的焦點距離小于橫向的焦點距離的方式構成(改變縱向的曲面的曲率)的場合。另外，因上述投射機構的縱向和橫向的焦點距離的不同，虛像V的像放大率在縱向和橫向不同，但是，通過在縱向和橫向，使在液晶顯示元件2中顯示的圖像的尺寸不同，可對像放大率的不同進行補償。

下面還對上述聚光機構的焦點距離的具體的設計方法進行描述。

如果HUD裝置100的上述照明光學系統(光源10、平行光形成機構20、透鏡陣列40、第1、第2聚焦透鏡51、52)的焦點距離為fa，上述HUD裝置100的上述投射機構(凹面鏡5、擋風玻璃S)的焦點距離為fb，上述照明光學系統和上述投射機構組合的HUD裝置100整體的焦點距離為f(a+b)，則HUD裝置整體的焦點距離f(a+b)可由下述的數學公式1而表示：

(數學公式1)

其中，d表示上述照明光學系統的中心點和上述投射機構的中心點之間的距離。

首先，考慮可視范圍EB的位置和虛像V的像放大率、以及虛像V的形變、裝載性等的設計上的制約，確定上述投射機構的縱向和橫向的焦點距離fb。接著，通過計算、任意值的設定等，計算上述照明光學系統的縱向和橫向的焦點距離fa中的一者，根據上述數式1，計算HUD裝置100整體的縱向和橫向的焦點距離f(a+b)的一者。進而，以HUD裝置100整體的縱向和橫向的焦點距離f(a+b)中的另一者等于在先計算的一者的值的方式，根據上述數式1，計算上述照明光學系統的縱向和橫向的焦點距離fa的另一者。此外，通過照明模擬來調整已計算的上述照明光學系統的縱向和橫向的焦點距離fa。根據像這樣而獲得的上述照明光學系統的縱向和橫向的焦點距離fa，設計上述聚光機構(在本實施方式中，為第2聚焦透鏡52)的縱向和橫向的焦點距離。像這樣，可按照對上述投射機構的縱向和橫向的焦點距離進行補償?shù)姆绞?，在縱向和橫向，使上述聚光結構的焦點距離不同。

下面通過圖8和圖9，對在透鏡陣列40的左右周邊部40B、40C與中間部40A中，透鏡41的陣列間距不同的作用進行說明。另外，圖8為說明透鏡陣列40的功能的示意圖的橫向剖視圖，圖9為表示透鏡陣列40的透鏡41的橫向剖視圖。

像前述那樣，透鏡陣列40為微小的透鏡41的集合體，如果通過平行光形成機構20而基本平行化的照明光I射入透鏡陣列40中，則該照明光I通過各個透鏡41的入射側(光源10側)曲面而折射，匯聚于射出側(液晶顯示元件2側)曲面的附近，成多重像。此時，在不采取任何的措施的場合，各透鏡41的配光角度與透鏡41的位置無關，是相等的，像圖8所示的那樣，因第1、第2聚焦透鏡51、52的像差，伴隨相對光軸AX的遠離，從多重像朝向液晶顯示元件2的照明光I的照射范圍變窄。在圖8中，雖然通過從與光軸AX重合的透鏡41而成像的光源10的像所射出的照明光I經由第1、第2聚焦透鏡51、52照射到液晶顯示元件2的顯示區域A整體，但是，從通過相對光軸AX，在透鏡陣列40的左右方向(圖8的紙面上下方向)而離開的透鏡41而成像的光源10的像所射出的照明光I經由第1、第2聚焦透鏡51、52，沒有照射到液晶顯示元件2的顯示區域A的一部分(端部)，產生照射不均勻。在HUD裝置100中，由于最終投射有顯示光L的部件為光擴散性低的擋風玻璃S，故指向性高，液晶顯示元件2的照明不均勻容易由顯示像(虛像V)的亮度不均勻而反映。

相對該情況，在本實施方式中，通過在透鏡40的左右周邊部40B、40C和中間部40A，使透鏡41的陣列間距不同，在左右周邊部40B、40C和中間部40A，使透鏡41的配光角度不同。具體來說，按照左右周邊部40B、40C的透鏡41的陣列間距大于中間部40A的透鏡41的陣列間距，以便左右周邊部40B、40C的配光角度大于中間部40A的方式，形成各透鏡41。如果陣列間距變大，則曲面的尺寸變大，其結果是，配光角度變大。圖9(a)表示中間部40A的透鏡41，圖9(b)表示左右周邊部40B、40C的透鏡41。另外，圖9(a)、圖9(b)均為橫向剖視圖。作為左右周邊部40B、40C中的與液晶顯示元件2的縱向相對應的透鏡陣列40的左右方向(圖9的紙面上下方向)的透鏡41的陣列間距W2大于中間部40A的透鏡41的左右方向的陣列間距W1的結果(W2＞W(wǎng)1)，左右周邊部40B、40C的透鏡41的配光角度θ2大于中間部40A的透鏡41的配光角度θ1。于是，在左右周邊部40B、40C中，均可將從通過透鏡41而成像的光源10的像所射出的照明光I的照射范圍擴大，照射到液晶顯示元件2的顯示區A整體。另外，透鏡陣列40的整體的的縱向和橫向的長度對應于液晶顯示元件2的前面的顯示光L的配光角度而確定。比如，在第1、第2聚焦透鏡51、52的焦點距離固定的場合，伴隨透鏡陣列40整體的長度的增加，液晶顯示元件2中的顯示光L的配光角度變大。

另外，作為通過透鏡陣列40的左右周邊部40B、40C與中間部40A，使透鏡41的配光角度不同的方法，不但使上述陣列間距不同，還可使透鏡41的曲面形狀和/或厚度不同，使透鏡41的焦點距離不同。在該場合，具體來說，像10所示的那樣，通過使左右周邊部40B、40C的透鏡41的焦點距離小于中間部40A的透鏡41的焦點距離，可使左右周邊部40B、40C的透鏡41的配光角度θ2(圖10(b))大于中間的透鏡41的配光角度θ1(圖10(a))。

針對觀點1方面，以上描述的HUD裝置100為下述的平視顯示裝置100，在該平視顯示裝置100中，經由投射機構(凹面鏡5和擋風玻璃S)，將包括背光單元1和液晶顯示元件2的顯示器3所發出的顯示光L投射到觀察者(用戶U)的視點區域(可視范圍EB)，辨認虛像V，背光單元1包括：光源10，該光源10射出對液晶顯示元件2進行照明的光(照明光I)；透鏡陣列40，該透鏡陣列40對從光源10所射出的光進行分割，形成多個光源10的像；聚光機構(第1、第2聚焦透鏡51、52)，該聚光機構按照下述方式構成，該方式為：縱向和橫向的焦點距離不同，從而對上述投射方向的縱向和橫向的焦點距離的不同進行補償。

通過該方案，通過在縱向和橫向使HUD裝置100整體的焦點距離一致，顯示光L成像于可視范圍EB上的任意點上，可較高地保持顯示光L的聚光度。由此，可抑制光利用效率的降低、虛像V的亮度均勻度的降低。

另外，在HUD裝置100中，上述聚光機構由1個以上的聚焦透鏡構成，上述聚焦透鏡中的至少1個的表面為超環面或自由曲面。

按照該方案，可容易在縱向和橫向使上述聚光機構的焦點距離不同。

此外，HUD裝置100裝載于交通工具(車輛C)上，按照上述投射機構至少包括上述交通工具的前擋玻璃S的方式構成。

按照該方案，即使在通過前擋玻璃S，在上述投射機構的縱向和橫向，焦點距離產生不同的情況下，仍可較高地保持顯示光L的聚光度，仍可抑制光利用效率的降低、虛像V的亮度均勻度的降低。

另外，針對觀點2方面，HUD裝置100為下述的平視顯示裝置100，在該平視顯示裝置100中，經由投射機構(凹面鏡5和擋風玻璃S)，將包括背光單元1和液晶顯示元件2顯示器3所發出的顯示光L投射到觀察者(用戶U)的視點區域(可視范圍EB)，辨認顯示光L所表示的圖像，背光單元1包括：光源10，該光源10射出對液晶顯示元件2進行照明的光(照明光I)；透鏡陣列40，在該透鏡陣列40中設置多個透鏡41，該透鏡陣列40分割從光源10所射出的光，形成多個光源10的像；聚光機構(第1、第2聚焦透鏡51、52)，該聚光機構按照與液晶顯示元件2的顯示區域A相對應的方式對從光源10的像所射出的光進行匯聚，透鏡陣列40按照周邊的透鏡41的配光角度θ2不同于中間的透鏡41的配光角度θ1的方式構成。

通過該方案，即使在透鏡陣列40的周邊，仍與第1、第2聚焦透鏡51、52的像差無關，可將通過透鏡41而產生的光源10的像的照明光I照射到液晶顯示元件2的顯示區域A整體，可抑制液晶顯示元件2的顯示區域A的照明不均勻。

還有，透鏡陣列40還可按照下述方式構成，該方式為：周邊的透鏡41的陣列間距W2大于中間的透鏡41的陣列間距W1。

由此，可容易使周邊的透鏡41的透鏡41的配光角度θ2不同于中間的透鏡41的配光角度θ1。

另外，透鏡陣列40還可按照下述方式構成，該方式為：周邊的透鏡41的焦點距離小于中間的透鏡41的焦點距離。

由此，可容易使周邊的透鏡41的配光角度θ2不同于中間的透鏡41的配光角度θ1。

另外，透鏡陣列40按照下述方式構成，該方式為：透鏡41呈長方形狀設置，相對上述長方形的縱向，周邊的透鏡41的透鏡41的配光角度θ2不同于中間的透鏡41的配光角度θ1。

按照該方案，針對距光軸AX的距離遠、更容易產生照明不均勻的區域，可抑制液晶顯示元件2的顯示區域A的照明不均勻。另外，還可按照下述方式構成，該方式為：即使在透鏡陣列40呈長方形狀而設置透鏡41的情況下，在整體的尺寸大的場合，同樣相對長方形的寬度方向，周邊的透鏡41的配光角度仍不同于中間的透鏡41的配光角度。

另外，本發明不限于上述實施方式，可進行各種的變形。

以上，對聚光機構由2個聚焦透鏡構成的例子進行了說明，但是聚光機構還可由1個或3個以上的聚焦透鏡構成。另外，聚光機構也可包括凹面鏡。

此外，只要滿足液晶顯示元件2的照明性能，還可在背光單元1中適當追加、刪除透鏡、反射部60以外的反射器等的光學部件。

另外，HUD裝置100也可不采用平面鏡4和凹面鏡5中的某一者而構成，還可不采用任何者而構成。

還有，在以上的說明中，給出通過車輛C的擋風玻璃S而反射顯示光L，由此，用戶U辨認顯示圖像的例子，但是不限于此。HUD裝置100也可包括專用的組合器(コンバイナ：combiner)，通過組合器反射顯示光L，由此，辨認顯示圖像。

此外，在以上的說明中，裝載HUD裝置100的交通工具的一個例子為車輛C，但是不限于此。HUD裝置100也可為裝載于汽車等的其它的車輛、建筑機械、農耕機械、船舶、飛機等上的類型。

另外，本發明不限于以上的實施方式和附圖。

可在不變更本發明的實質的范圍內，適當?shù)馗淖儗?shí)施方式和附圖(包括刪除組成元件)。

產業的利用可能性

本發明適合用于平視顯示裝置。
