本實用新型涉及一種電力設備，具體是一種電力升降裝置。

背景技術：

隨著電力工業的發展，人們的生活越來越便捷，電力已成為人們生活中不可或缺的能源，為了保障供電，電力維護人員需要經常對電力設備進行維修，采用傳統的梯子來輔助維修，維護人員攜帶工具爬梯不方便，不僅給檢修操作帶來麻煩，而且還具有一定的危險，因此需要一種升降裝置來解決梯子的不足。

技術實現要素：

本實用新型的目的在于提供一種電力升降裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

電力升降裝置，包括機殼，機殼呈長方體形，機殼內部下端安裝有驅動軸，驅動軸兩端通過軸承固定在軸架上，且驅動軸的頂端安裝有驅動輪，軸架外側接有擋泥板，驅動軸中部固定有第一齒輪，第一齒輪與第二齒輪相互咬合，第二齒輪固定在電機的轉軸上，電機安裝在支撐板上，支撐板兩端固定在軸架的下端，且支撐板中部設置有齒輪孔，第二齒輪右側安裝在有蓄電池，蓄電池右側安裝有液壓缸，液壓缸固定在支撐板上表面四角處，液壓缸上設置有一級液壓桿，一級液壓桿下端插入液壓缸，上端設置有二級液壓桿，二級液壓桿上端固定有載重板，載重板下表面四角處均固定有緩沖塊，緩沖塊分為上下兩組，其中上組固定在載重板上，下組固定在機殼上表面四角處，且兩組緩沖塊的位置一一對應，載重板上表面鋪設有絕緣墊，四邊安裝有護欄，機殼右端表面鑲嵌有控制面板，軸架右端安裝有從動軸，從動軸兩端均固定有輪架。

作為本實用新型進一步的方案：擋泥板罩在驅動輪上方。

作為本實用新型進一步的方案：蓄電池固定在支撐板上表面。

作為本實用新型進一步的方案：控制面板與電機、蓄電池以及液壓缸電性連接。

作為本實用新型再進一步的方案：輪架下端固定有轉向輪。

與現有技術相比，本實用新型的有益效果是：

本實用新型在在液壓的驅動下實現升降功能，結構簡單可靠，容易實現，此外本裝置還設置有電機驅動裝置，可以方便的將裝置按需移動，方便快捷，不僅如此，本裝置的載重板四周安裝有護欄，表面鋪設有絕緣墊，既可以保護使用者的人身安全，又可以放置工具包等物品，使用起來非常方便，同時本裝置還具有堅固耐用的特點，適合推廣使用。

附圖說明

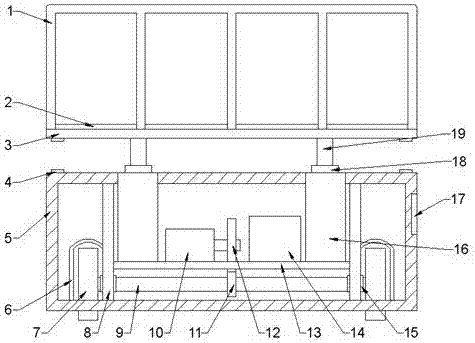

圖1為電力升降裝置的結構示意圖。

圖2為電力升降裝置中左視圖的結構示意圖。

圖3為電力升降裝置中支撐板的結構示意圖。

圖中：1-護欄，2-絕緣墊，3-載重板，4-緩沖塊，5-機殼，6—擋泥板，7-驅動輪，8-軸架，9-驅動軸，10-電機，11-第一齒輪，12-第二齒輪，13-支撐板，14-蓄電池，15-軸承，16-液壓缸，17-控制面板，18-一級液壓缸，19-二級液壓桿，20-從動軸，21-轉向輪，22-輪架，23-齒輪孔。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，電力升降裝置，包括機殼5，機殼5呈長方體形，內部的中空結構可為其他部件提供安裝空間，機殼5內部下端安裝有驅動軸9，驅動軸9兩端通過軸承15固定在軸架8上，且驅動軸9的頂端安裝有驅動輪7，驅動輪7可方便移動整個裝置，軸架8設置有兩個，且軸架8外側焊接有擋泥板6，擋泥板6罩在驅動輪7上方，可防止泥土進入機殼5內部，驅動軸9中部固定有第一齒輪11，第一齒輪11與第二齒輪12相互咬合，第二齒輪12固定在電機10的轉軸上，用于帶動驅動輪7轉動，進而使整個裝置移動，電機10通過螺釘安裝在支撐板13上，支撐板13兩端通過螺釘固定在軸架8的下端，且支撐板13中部設置有齒輪孔23，齒輪孔23為第二齒輪12提供安裝以及轉動空間，第二齒輪12右側安裝在有蓄電池14，蓄電池14通過螺釘固定在支撐板13上表面，可為整個裝置供電，蓄電池14右側安裝有液壓缸16，液壓缸16設置有四個，分別由螺釘固定在支撐板13上表面四角處，液壓缸16上設置有一級液壓桿18，一級液壓桿18下端插入液壓缸16，上端設置有二級液壓桿19，二級液壓桿19上端固定有載重板3，載重板3下表面四角處均固定有緩沖塊4，緩沖塊4分為上下兩組，其中上組固定在載重板3上，下組固定在機殼5上表面四角處，且兩組緩沖塊4的位置一一對應，用于減緩載重板3下落時與機殼5之間產生的沖擊力，載重板3上表面鋪設有絕緣墊2，四邊通過螺釘安裝有護欄1，護欄1可防止人或物從載重板3上跌落，絕緣墊2可提高電力檢修的安全性，機殼5右端表面鑲嵌有控制面板17，控制面板17與電機10、蓄電池14以及液壓缸16電性連接，用于控制整個裝置的運行，軸架8右端安裝有從動軸20，從動軸20兩端均固定有輪架22，輪架22下端固定有轉向輪21，轉向輪21可方便移動整個裝置。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
