本發明涉及液晶顯示技術領域，尤其涉及一種液晶顯示器。

背景技術：

液晶顯示器(Liquid Crystal Display，LCD)具有低耗電、厚度薄、重量輕等優點，因此廣泛應用于各類的電子產品中。

請參閱圖1，現有技術的液晶顯示器主要包括液晶顯示面板11和白色背光源12，其中液晶顯示面板包括上基板111、下基板112和夾設于二者之間的液晶層113，在上基板111上設置有黑矩陣114、黑矩陣圖案包圍的色阻115(包括紅色阻、綠色阻和藍色阻)。所使用的白色背光源12通常采用黃光與藍光混合而成，因此色彩不純；此外，白光的半波長較寬、發光效率低，白光經過色阻過濾后所得到的色域比較窄，顏色不夠鮮艷真實。

技術實現要素：

本發明的目的在于提供一種液晶顯示器，能夠提高液晶顯示器的色域，提升畫面的顯示效果。

為了實現上述目的，本發明實施方式提供如下技術方案：

本發明提供一種液晶顯示器，其中，包括第一顏色背光源和液晶顯示面板，所述液晶顯示面板包括上基板、下基板和夾設于二者之間的液晶層，所述下基板靠近所述背光源設置，所述下基板包括第一區域、第二區域和第三區域，所述第一區域在靠近所述液晶層的一側設置有第一透明色阻層，所述第二區域和所述第三區域在靠近所述液晶層的一側設置有第二第三顏色量子點層，所述第二第三顏色量子點層在靠近所述液晶層的一側設置有第二顏色色阻層和第三顏色色阻層，所述第二顏色色阻層對應于所述第二區域，所述第三顏色色阻層對應于所述第三區域，其中，所述第一顏色、所述第二顏色和所述第三顏色互不相同且為紅色、綠色、藍色中的一種。

其中，所述第一顏色背光源為藍色背光源，所述第二顏色色阻層為紅色阻層，所述第三顏色色阻層為綠色阻層，所述第二第三顏色量子點層為紅綠量子點層。

其中，所述紅色阻層和所述綠色阻層的厚度相同且介于2.5um-3.5um之間。

其中，還包括第二透明色阻層，所述第二透明色阻層介于所述液晶層與所述綠色阻層及所述紅色阻層之間，所述第一透明色阻層與所述第二透明色阻層一體成型。

其中，所述第二透明色阻層的厚度介于0.5um～1um之間。

本發明提供一種液晶顯示器，其中，包括第一顏色背光源和液晶顯示面板，所述液晶顯示面板包括上基板、下基板和夾設于二者之間的液晶層，所述下基板靠近所述背光源設置，所述上基板包括第一區域、第二區域和第三區域，所述第二區域在靠近所述液晶層的一側設置有第二顏色色阻層，所述第三區域在靠近所述液晶層的一側設置有第三顏色色阻層，所述第二顏色色阻層和所述第三顏色色阻層在靠近所述液晶層的一側設置有第二第三顏色量子點層，其中，所述第一顏色、所述第二顏色和所述第三顏色互不相同且為紅色、綠色、藍色中的一種。

其中，所述第一顏色背光源為藍色背光源，所述第二顏色色阻層為紅色阻層，所述第三顏色色阻層為綠色阻層，所述第二第三顏色量子點層為紅綠量子點層。

其中，所述紅色阻層和所述綠色阻層的厚度相同且介于2.5um-3.5um之間。

其中，還包括第二透明色阻層，所述第二透明色阻層介于所述液晶層與所述綠色阻層及所述紅色阻層之間，所述第一透明色阻層與所述第二透明色阻層一體成型。

其中，所述第二透明色阻層的厚度介于0.5um～1um之間。

本發明實施例具有如下優點或有益效果：

本實施例中背光源為紅色背光源、綠色背光源和藍色背光源中的一種，背光源經過所述第二第三顏色量子點層后，量子點層受背光激發發射出半波長較短的光，并經過所述色阻層后射出。由于量子點材料受激發出的光線半波長較窄，發出的光更純。因此，本發明實施例中的液晶顯示器相對于傳統的液晶顯示器色域更廣，色彩飽和度更高。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是現有技術液晶顯示器結構示意圖。

圖2是本發明第一個實施例的液晶顯示器結構示意圖。

圖3是本發明第二個實施例的液晶顯示器結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明的一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的前提下所獲得的所有其它實施例，都屬于本發明保護的范圍。

此外，以下各實施例的說明是參考附加的圖示，用以例示本發明可用以實施的特定實施例。本發明中所提到的方向用語，例如，“上”、“下”、“前”、“后”、“左”、“右”、“內”、“外”、“側面”等，僅是參考附加圖式的方向，因此，使用的方向用語是為了更好、更清楚地說明及理解本發明，而不是指示或暗指所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸地連接，或者一體地連接；可以是機械連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

此外，在本發明的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。若本說明書中出現“工序”的用語，其不僅是指獨立的工序，在與其它工序無法明確區別時，只要能實現該工序所預期的作用則也包括在本用語中。另外，本說明書中用“～”表示的數值范圍是指將“～”前后記載的數值分別作為最小值及最大值包括在內的范圍。在附圖中，結構相似或相同的用相同的標號表示。

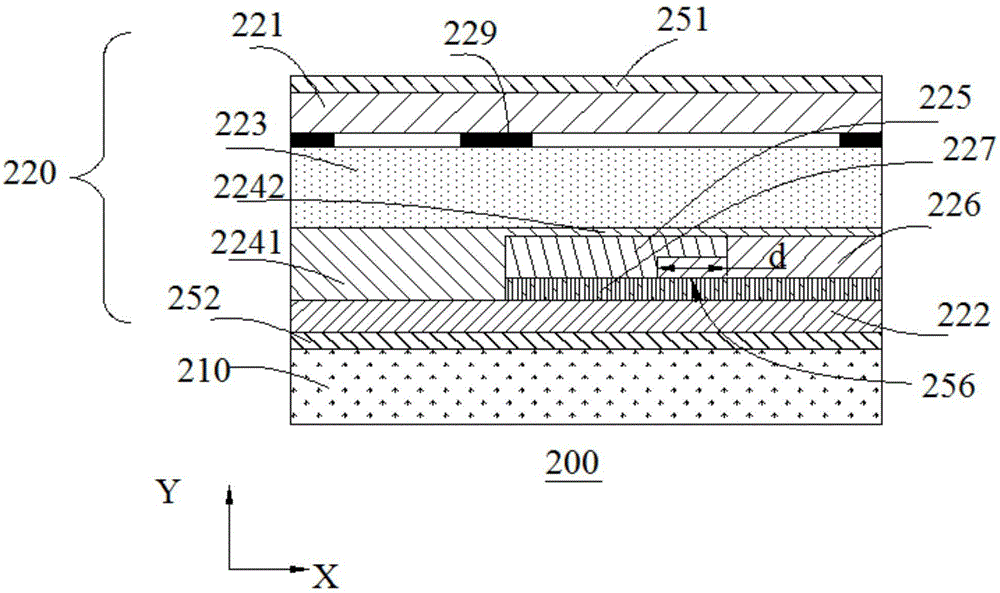

請參閱圖2，圖2為本發明第一個實施例的液晶顯示器結構示意圖。本實施例中液晶顯示器200包括：第一顏色背光源210和液晶顯示面板220。所述液晶顯示面板220包括上基板221、下基板222和夾設于二者之間的液晶層223。所述液晶顯示面板220和所述第一顏色背光源210層疊設置，所述下基板222靠近所述背光源210設置。所述下基板222包括第一區域(未編號)、第二區域(未編號)和第三區域(未編號)。所述下基板222的第一區域在靠近所述液晶層223的一側設置有第一透明色阻層2241，所述下基板222的第二區域和所述第三區域在靠近所述液晶層223的一側設置有第二第三顏色量子點層227。所述第二第三顏色量子點層227在靠近所述液晶層223的一側設置有第二顏色色阻層225和第三顏色色阻層226，所述第二顏色色阻層225對應于所述第二區域，所述第三顏色色阻層226對應于所述第三區域，也就是說，所述第二區域在靠近所述液晶層223的一側依次設置有第二第三顏色量子點層227和第二顏色色阻層225，所述下基板222的第三區域在靠近所述液晶層223的一側依次設置有第二第三顏色量子點層227和第三顏色色阻層226。其中，所述第一顏色、所述第二顏色和所述第三顏色互不相同且為紅色、綠色、藍色中的一種。

本實施方式中，所述第一顏色背光源210為藍色背光源，所述第二顏色色阻層225為紅色阻層，所述第三顏色色阻層226為綠色阻層，所述第二第三顏色量子點層227為紅綠量子點層。

量子點(Quantum Dot)通常是一種由II-VI族或III-V族元素組成的納米顆粒，受激后可以發射熒光，發光光譜可以通過改變量子點的尺寸大小來控制，且其熒光強度和穩定性都很好，是一種很好的光致發光材料。量子點的材料可以選用比較代表性的，例如II-VI族的CdS/CdSe/CdTe/ZnO/ZnS/ZnSe/ZnTe等和III-V族GaAs、GaP、GaAs、GaSb、HgS、HgSe、HgTe、InAs、InP、InSb、AlAs、AlP、AlSb等。其中同一物質的量子點，通過控制其制備出的尺，從而形成紅亮子點和綠亮子點。具體的，量子點層可以采用偏酸性的樹脂材料為載體，將紅量子點和綠量子點均勻混合后混入所述載體中。可以理解的是，所述紅量子點和所述綠量子點的材料相同，只是二者的尺寸不相同。

本發明一種實施方式中，所述上基板221為彩膜基板，所述下基板222為陣列基板。可以理解的是，所述上基板221上靠近所述液晶層的一側還設置有用于遮光的黑矩陣229，所述黑矩陣229對應于相鄰色阻之間的位置。

本實施例中以藍光作為背光源，所述藍光經所述第一透明色阻層2241后進入所述液晶層223，所述藍光經過下基板222上的所述第二第三顏色量子點層227后，量子點層受藍光激發發射紅光和綠光，紅光和綠光經過所述第二顏色色阻層225后形成紅光進入液晶層223；所述紅光和綠光經過所述第三顏色色阻層226后形成綠光進入液晶層223。由于量子點材料受激發出的光線半波長較窄，發出的光更純。因此，本發明實施例中的液晶顯示器相對于傳統的液晶顯示器色域更廣，色彩飽和度更高。同時，由于采用了藍光作為背光源，因此省去了藍色阻的制備，從而也減少了工藝過程，降低了制造成本。

可以理解的是，在本發明其他實施方式中，所述第一顏色背光源210還可以為紅色背光源和藍色背光源。當所述背光源為紅色背光源時，相應的，所述第二第三顏色量子點層為藍綠量子點層，所述第二顏色色阻層為藍色阻層，所述第三顏色色阻為綠色阻層；當所述背光源為綠色背光源時，所述第二第三顏色量子點層為藍紅量子點層，所述第二顏色色阻層為紅色阻層，所述第三顏色色阻層為藍色阻層。

本發明一種實施方式中，所述液晶顯示器200還包括第二透明色阻層2242，所述第二透明色阻層2242設置于所述液晶層223與所述第三顏色色阻層226及所述第二顏色色阻層225之間。所述第一透明色阻層2241與所述第二透明色阻層2242一體成型。這樣設置的好處在于，所述第二透明色阻層可以起到平坦層的作用，消除第三顏色色阻層226及所述第二顏色色阻層225上的段差，使得出射的光線更加均勻。

優選的，所述第二顏色色阻層225的厚度和所述第三顏色色阻層226的厚度(即垂直于下基板平面222方向的長度)相同，且二者的厚度都介于2.5um-3.5um(微米)之間。對于色阻層(即所述第二顏色色阻層225和所述第三顏色色阻層226)而言，色阻的厚度越大，光線經過色阻層后得到的色度越好，但是色阻層的厚度增大，也會降低光線的穿透率。因此，經過反復試驗可知，色阻層的厚度位于上述范圍內時，經色阻層后出射的光線的色度和穿透率的效果較佳。進一步優選的，該厚度為3um。

優選的，所述第二透明色阻層2242的厚度介于0.5um～1um之間。同樣，對于第二透明色阻層2242厚度過大會影響到光線的透光率，厚度太小，又會影響光線出射的均勻性。因此，在該范圍內的光線效果比較理想。進一步優選的，所述第二透明色阻層2242的厚度為0.5um。

優選的，所述第一透明色阻層2241的厚度為3.5um。

本發明一種實施方式中，所述第二顏色色阻層225和所述第三顏色色阻層226之間形成有重疊區域256，所述重疊區域256由于經過兩層色阻的過濾，基本上接近不透光。因此，所述重疊區域256實際上起到了遮光的作用。所以上基板221上與第二顏色色阻層225和所述第三顏色色阻層226之間位置對應的黑矩陣就可以省去。從而減少了黑矩陣的數量，進一步降低了制作成本。優選的，所述重疊區域的寬度d介于5um～10um之間。(所述寬度指的是圖2中平行于所述X方向的長度，其中，Y為垂直下基板方向，X與Y垂直)。可以理解的是，重疊區域256的寬度與原黑矩陣的寬度相同。

可以理解的是，所述上基板221在遠離所述液晶層223的一側貼還附有上偏光片251，所述下基板222在遠離所述液晶層223的一側還貼附有下偏光片252。

請參閱圖3，圖3為本發明第二個實施例的液晶顯示器結構示意圖。本實施例中液晶顯示器300包括：第一顏色背光源310和液晶顯示面板320。所述液晶顯示面板320包括上基板321、下基板322和夾設于二者之間的液晶層323。所述液晶顯示面板320和所述第一顏色背光源310層疊設置，所述下基板322靠近所述背光源310設置。所述上基板321包括第一區域(未編號)、第二區域(未編號)和第三區域(未編號)。所述上基板321的第一區域在靠近所述液晶層323的一側設置有第一透明色阻層3241，所述上基板321的第二區域在靠近所述液晶層323的一側設置有第二顏色色阻層325，所述上基板321的第三區域在靠近所述液晶層323的一側設置有第三顏色色阻層326，所述第二顏色色阻層325和所述第三顏色色阻層326在靠近所述液晶層323的一側設置有第二第三顏色量子點層327。其中，所述第一顏色、所述第二顏色和所述第三顏色互不相同且為紅色、綠色、藍色中的一種。

本實施方式中，所述第一背光源310為藍色背光源，所述第二顏色色阻層325為紅色阻層，所述第三顏色色阻層326為綠色阻層，所述第二第三顏色量子點層327為紅綠量子點層。

本發明一種實施方式中，所述上基板321為彩膜基板，所述下基板322為陣列基板。可以理解的是，所述上基板321上靠近所述液晶層的一側還設置有用于遮光的黑矩陣329，所述黑矩陣329對應于相鄰色阻之間的位置。

本實施例中以藍光作為背光源，所述藍光經所述第一透明色阻層3241后進入所述上基板321，所述藍光經過所述第二第三顏色量子點層227后，量子點層受藍光激發發射紅光和綠光，紅光和綠光經過所述第二顏色色阻層325后形成紅光進入上基板321；所述紅光和綠光經過所述第三顏色色阻層326后形成綠光進入上基板321。由于量子點材料受激發出的光線半波長較窄，發出的光更純。因此，本發明實施例中的液晶顯示器相對于傳統的液晶顯示器色域更廣，色彩飽和度更高。同時，由于采用了藍光作為背光源，因此省去了藍色阻的制備，從而也減少了工藝過程，降低了制造成本。

可以理解的是，在本發明其他實施方式中，所述第一顏色背光源310還可以為紅色背光源和藍色背光源。當所述背光源為紅色背光源時，相應的，所述第二第三顏色量子點層為藍綠量子點層，所述第二顏色色阻層為藍色阻層，所述第三顏色色阻為綠色阻層；當所述背光源為綠色背光源時，所述第二第三顏色量子點層為藍紅量子點層，所述第二顏色色阻層為紅色阻層，所述第三顏色色阻層為藍色阻層。

本發明一種實施方式中，所述液晶顯示器300還包括第二透明色阻層3242，所述第二透明色阻層3242介于所述上基板321與所述第三顏色色阻層326及所述第二顏色色阻層325之間。這樣設置的好處在于，所述第二透明色阻層3242可以起到類平坦層的作用，可以消除第三顏色色阻層326及所述第二顏色色阻層325的段差，使得出射的光線更加均勻。

優選的，所述第二顏色色阻層325的厚度和所述第三顏色色阻層326的厚度(即垂直于下基板平面方向的長度)相同，且二者的厚度都介于2.5um-3.5um之間。對于色阻層(即所述第二顏色色阻層325和所述第三顏色色阻層326)而言，色阻的厚度越大，光線經過色阻層后得到的色度越好，但是色阻層的厚度增大，也會降低光線的穿透率。因此，經過反復試驗可知，色阻層的厚度位于上述范圍內時，經色阻層后出射的光線的色度和穿透率的效果較佳。進一步優選的，該厚度為3um。

優選的，所述第二透明色阻層的厚度介于0.5um～1um之間。同樣，對于第二透明色阻層厚度過大會影響到光線的透光率，厚度太小，又會影響光線出射的均勻性。因此，在該范圍內的光線效果比較理想。進一步優選的，所述第二透明色阻層的厚度為0.5um。

本發明一種實施方式中，所述第二顏色色阻層325和所述第三顏色色阻層326之間形成有重疊區域356，所述重疊區域356由于經過兩層色阻的過濾，基本上接近不透光。因此，所述重疊區域356實際上起到了遮光的作用。所以上基板321上與第二顏色色阻層325和所述第三顏色色阻層326之間位置對應的黑矩陣就可以省去。從而減少了黑矩陣的數量，進一步降低了制作成本。優選的，所述重疊區域的寬度d介于5um～10um之間。(所述寬度指的是圖3中平行于所述X方向的長度，其中，Y為垂直下基板方向，X與Y垂直)可以理解的是，重疊區域356的寬度與原黑矩陣的寬度相同。

可以理解的是，所述上基板321在遠離所述液晶層323的一側貼還附有上偏光片351，所述下基板322在遠離所述液晶層323的一側還貼附有下偏光片352。

本發明的液晶顯示器可以應用于包括但不限于為手機、平板電腦、電視機、顯示器、筆記本電腦、數碼相框、導航儀等任何具有顯示功能的電子裝置。

在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本發明的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

以上所述的實施方式，并不構成對該技術方案保護范圍的限定。任何在上述實施方式的精神和原則之內所作的修改、等同替換和改進等，均應包含在該技術方案的保護范圍之內。
