本發明涉及一種通用型環抱式Φ14變焦鏡頭底座。

背景技術：

隨著科技不斷發展，人們安全意識的不斷提高，安防市場已經走進各個行業。目前在定焦鏡頭廣泛使用的前提下，相應的底座也已經已經趨于成熟化，在此環境下，符合防鏡頭要求的變焦鏡頭的底座安變得至關重要。市面上變焦鏡頭底座規格都不同，配合比較麻煩，通過頂著鏡頭的螺釘進行鏡頭的鎖緊固定，容易造成鏡頭的損壞，同時產品易產生縮水，光驅位置設計容易跑偏，無法正常對焦。

技術實現要素：

有鑒于此，本發明的目的是提供一種通用型環抱式Φ14變焦鏡頭底座，既能良好的穩固住鏡頭，又不會損傷鏡頭，使用方便。

本發明采用以下方案實現：一種通用型環抱式Φ14變焦鏡頭底座，所述底座前端具有與Φ14變焦鏡頭相配合的筒形接口，筒形接口側部具有一對用以抱緊變焦鏡頭的弧形鎖緊彈片，筒形接口上開設有位于鎖緊彈片兩側的縫孔，兩鎖緊彈片之間留有間隔，兩鎖緊彈片相對一端分別設置有鎖緊頭，兩鎖緊彈片的鎖緊頭通過鎖緊機構連接在一起。

進一步的，所述縫孔的寬度為0.75mm，兩鎖緊彈片之間留有間隔寬度為0.5mm，所述筒形接口的內徑為Φ14.2mm；所述鎖緊機構包括穿設在其中一個鎖緊頭上的鎖緊螺釘，所述鎖緊螺釘與另一鎖緊頭上的螺紋孔相配合。

進一步的，所述底座后端內部具有與筒形接頭相通用于光線通過的腔體，所述腔體為方形，并且規格為14mm*14.5mm；底座后端上側和下側均開設有供IR-CUT穿過的槽孔，位于下側的槽孔旁側設置有用以鎖緊IR-CUT的鎖附孔。

進一步的，所述底座后端的左右兩側開設有兩個用于與攝像機連接的連接孔，連接孔的規格為Φ4mm，并且左右兩連接孔之間的孔距為20mm或22mm。

進一步的，所述底座通過注塑一體成型，用以注塑底座的材料組分及質量百分比為：PC80%，GF20%。

與現有技術相比，本發明具有以下有益效果：本發明通用型環抱式Φ14變焦鏡頭底座能夠很好的連接變焦鏡頭和相機，通用性好，能適用所有Φ14變焦鏡頭，既能良好的穩固住鏡頭，又不會損傷鏡頭，而且結構小巧，制造成本低，能夠承受較大工作溫度范圍內不形變，不易縮水，保證持續穩固成像。

為使本發明的目的、技術方案及優點更加清楚明白，以下將通過具體實施例和相關附圖，對本發明作進一步詳細說明。

附圖說明

圖1是本發明實施例構造立體圖；

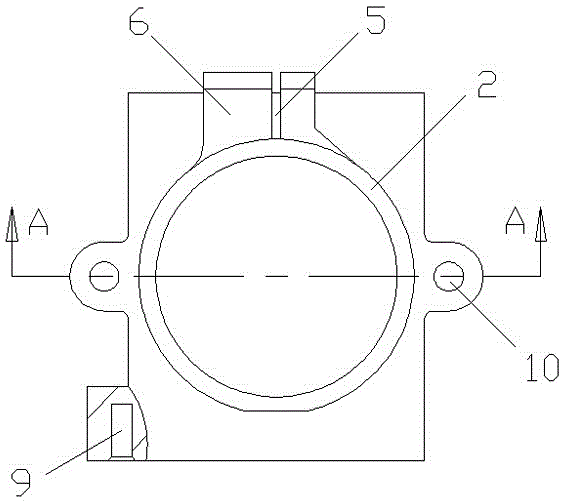

圖2是本發明實施例構造主視圖；

圖3是本發明實施例構造后視圖；

圖4是本發明實施例構造左視圖；

圖5是本發明實施例構造仰視圖；

圖6是圖2中A-A剖面圖；

圖中標號說明：1-底座、2-筒形接口、3-鎖緊彈片、4-縫孔、5-間隔、6-鎖緊頭、7-腔體、8-槽孔、9-鎖附孔、10-連接孔。

具體實施方式

如圖1~6所示，一種通用型環抱式Φ14變焦鏡頭底座，所述底座1前端具有與Φ14變焦鏡頭相配合的筒形接口2，筒形接口2側部具有一對用以抱緊變焦鏡頭的弧形鎖緊彈片3，筒形接口0上開設有位于鎖緊彈片3兩側的縫孔4，兩鎖緊彈片3之間留有間隔5，兩鎖緊彈片3相對一端分別設置有鎖緊頭6，兩鎖緊彈片的鎖緊頭通過鎖緊機構連接在一起，通過兩鎖緊彈片形成抱緊鏡筒的抱箍結構，不僅能夠固定鏡頭，而且不會造成鏡頭損傷，

在本實施例中，所述縫孔4的寬度為0.75mm，兩鎖緊彈片之間留有間隔5寬度為0.5mm，所述筒形接口2的內徑為Φ14.2mm；所述鎖緊機構包括穿設在其中一個鎖緊頭上的鎖緊螺釘，所述鎖緊螺釘與另一鎖緊頭上的螺紋孔相配合，鎖緊擰動鎖緊螺釘，實現對鏡頭的抱緊和松開，筒形接口2的內徑略大于鏡頭的直徑，方便裝配，裝配形成的間隙可以通過兩鎖緊彈片來消除，保證配合精度和正常對焦。

在本實施例中，所述底座1后端內部具有與筒形接頭相通用于光線通過的腔體7，所述腔體7為方形，并且規格為14mm*14.5mm；底座1后端上側和下側均開設有供IR-CUT穿過的槽孔8，位于下側的槽孔7旁側設置有用以鎖緊IR-CUT的鎖附孔9，可外插IR-CUT，裝配方便。

在本實施例中，所述底座后端的左右兩側開設有兩個用于與攝像機連接的連接孔10，連接孔的規格為Φ4mm，并且左右兩連接孔之間的孔距為20mm或22mm，兩種孔距規格能夠滿足絕大部分?jǐn)z像機芯片要求。

在本實施例中，所述底座通過注塑一體成型，用以注塑底座的材料組分及質量百分比為：PC80%，GF20%，底座的注塑材料性價比高，使用收縮率為0.3%，能夠符合持續穩固變焦鏡頭成像的要求。

上列較佳實施例，對本發明的目的、技術方案和優點進行了進一步詳細說明，所應理解的是，以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
