本發明涉及顯示材料制備領域，特別是涉及一種可磁致變色的自取向光子晶體球及其制備方法。

背景技術：

由單分散粒子構成的光子晶體微球因其中單分散粒子的周期性排列而產生亮麗的結構色。特別地，由超順磁性納米粒子組裝的一維光子晶體球因其組裝方便，亮度高，帶隙調控方便等優點引起了國內外研究學者的廣泛關注。例如以超順磁二氧化硅包裹的四氧化三鐵核殼粒子為基元的一維光子晶體球的研究取得了重要進展。如文獻[J.Am.Chem.Soc.2009年，第131卷，15687頁]通過乳液聚合法一次固化得到呈現單一顏色的一維實心光子晶體球，其他顏色光子晶體球的獲得只能通過在制備過程中改變外加磁場的磁場強度來得到。文獻[Small，2011年，第9卷，1163頁]通過在微流體管道不同部位施加不同強度的磁場一次固化即可獲得呈現不同顏色的一維實心光子晶體球，相較于前者，此制備工藝更加優化，制得的光子晶體球單分散性好，粒徑可控。此外，以四氧化三鐵粒子為基元的一維光子晶體球的研究也取得了重要進展。如專利【利用微反應裝置及外加磁場制備顯色光子晶體微球的方法】采用紫外光聚合的方法將這些球狀液滴外殼固化，光子晶體結構的顯色外殼得以保存，放置一段時間，所制備的光子晶體微球可完全固化。該方法簡單易行，制備的光子晶體球結構可控，對磁場控制光子晶體結構的制備具有重要的價值。這些一維光子晶體球雖然在磁場的作用下都能顯示亮麗的結構色，且具有磁致變色性能。但同時也存在兩方面問題，其一：光子晶體球顏色的顯示依賴于磁場；其二：其磁致變色性能受周圍介質及磁場方向影響較大，可控性差。

技術實現要素：

本發明所要解決的技術問題是：提供一種可磁致變色的自取向光子晶體球及其制備方法。所得光子晶體球具有自取向顯色和沿自取向方向磁致變色的性能特點，制備方法簡單，可重復性好，對磁場控制光子晶體結構的制備具有重要意義。

本發明解決其技術問題采用以下的技術方案：一種可磁致變色的自取向光子晶體球，其為固相殼層和液相內核的非對稱異質結構，所述的固相殼層是由聚合物基質及固定在聚合物基質中由單分散的超順磁納米晶簇膠體核殼復合粒子形成一維鏈狀結構組成，所述的液相內核是由單分散的超順磁納米晶簇膠體核殼復合粒子分散液組成，所述的光子晶體球質心與球心不重合。

所述的可磁致變色的自取向光子晶體球，其非對稱結構是指固相殼層厚度不均勻，其異質結構是指兼具固液兩相，所述液相內核在儲存過程中不會固化。

按上述方案，所述的聚合物基質是由含有丙烯酸基團的有機物中的一種或幾種化學交聯成的凝膠網絡。

一種可磁致變色的自取向光子晶體球的制備方法，其特征在于將由單分散的超順磁納米晶簇膠體核殼復合粒子、聚合單體、交聯劑、光引發劑、表面活性劑和分散液組成的預聚液滴入油相中，液滴在外加磁場及紫外光作用下固化，反應完成后取出所得光子晶體球，洗滌并進行溶劑置換。

按上述方案，所述的聚合單體為含有丙烯酸基團的有機物中的一種或它們的組合。

按上述方案，所述的交聯劑為N-N亞甲基雙丙烯酰胺，乙二醇二甲基丙烯酸酯，環氧硅烷，聚碳二亞胺，甲叉雙丙烯酰胺，二異氰酸酯。

按上述方案，所述的光引發劑為2-羥基-2-甲基-1-苯基丙酮，二乙氧基乙酰苯，2,4,6-三甲基苯甲酰基苯基膦酸酯，1-羥基環己基苯基酮，2-甲基-2-(4-嗎啉基)-1-[4-(4-嗎啉基)苯基]-1-丁酮，2-羥基-2-甲基-1-苯基-1-丙酮，苯甲酰甲酸甲酯，偶氮二異丁腈，過氧化二酰或過硫酸鹽。

按上述方案，所述的表面活性劑為聚乙二醇辛基苯基醚，堿土金屬皂，苯扎溴銨，脂肪酸甘油酯，吐溫20，吐溫40，吐溫60，吐溫80，吐溫85；所述的分散液為乙二醇，水，二甲亞砜，二甲基甲酰胺，乙酸，烷醇，二氯甲烷。

按上述方案，所述油相的粘度為3000cP～6000cP；所述紫外光波長為250～400nm，固化時間為30～90s。

按上述方案，溶劑置換所用溶劑為水，甲醇，乙醇，二甲亞砜，二甲基甲酰胺，四氫呋喃或它們的混合物。

本發明通過控制紫外光固化時間，并在制備完成后及時置換出未固化區域除單分散的超順磁納米晶簇膠體核殼復合粒子以外的組分，得到了一種可磁致變色的自取向光子晶體球。該光子晶體球?yàn)橐?固共存的非對稱核殼結構，包括被固化的光子晶體殼層和未被固化的液核。所述光子晶體球在無外加磁場時，自取向顯示殼層顏色；沿自取向方向施加磁場時，液核內納米粒子取向成鏈顯色，表現出內核與殼層雙重顯色及磁致變色特性。這些特性不僅賦予光子晶體球更加優越的顯色性能，還使光子晶體球具有更加獨特的磁致變色性能(其顏色的改變不僅可以通過磁場調節其偏轉角度來實現，還能在不改變其偏轉角度的情況下，僅僅通過調節液核內鏈狀結構的光子帶隙來實現。)。與目前所得一維光子晶體球相比，本發明中的光子晶體球具有制備方法簡單、結構可控、自顯色、顏色可調等優點，在顯示器件、傳感器、開關轉換器及防偽器件等領域具有廣闊的應用前景。

本發明的有益效果：

(1)結合微乳液法和紫外光引發聚合法制備光子晶體球，其制備及調控方法簡單、可重復性好。

(2)溶劑置換所得的光子晶體球，除去液核內除單分散的超順磁納米晶簇膠體核殼復合粒子以外的組分，避免球體未固化區域后期固化，使其一直保持固液共存結構，也即保持其可磁致變色的自取向性能。

(3)光子晶體球的質心與球心不重合，致使其在無外加磁場作用下表現出自顯色特點，自顯色相對于傳統磁場誘導顯色更節能。

(4)通過施加外場而使內核納米粒子取向成鏈顯示顏色，且變色不易受周圍介質及磁場方向的影響，可控性好。

附圖說明

圖1為實施例1中所得產物的場發射掃描電鏡圖。

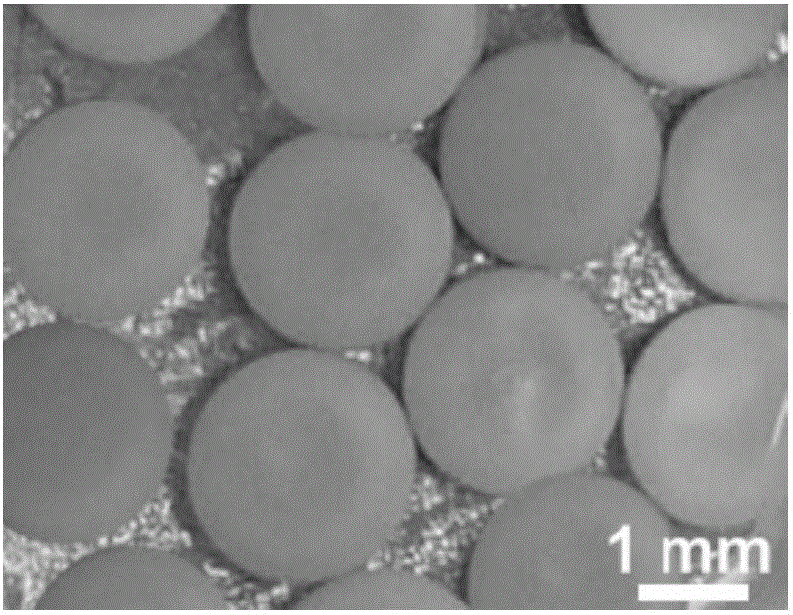

圖2～3為實施例2中所得產物在未加磁場時的數碼照片圖和場發射掃描電鏡圖。

圖4為實施例3中所得產物未加磁場時的數碼照片圖。

圖5為實施例4中所得產物的場發射掃描電鏡圖。

圖6為實施例5中所得產物在不同磁場強度作用下沿自取向方向采集的數碼照片圖。

圖7為實施例5中所得產物在不同磁場強度作用下沿自取向方向采集的反射光譜圖。

圖8為實施例6中所得產物的場發射掃描電鏡圖像。

圖9為實施例7中所得產物的場發射掃描電鏡圖像。

圖10(a)～(c)為實施例8～實施例10中所得產物的數碼照片圖。

圖11為實施例8～實施例10中所得產物的反射光譜圖。

具體實施方式

為了更好地理解本發明，下面結合實施例進一步闡明本發明的內容。應理解，這些實施例僅用于說明本發明而不用于限制本發明的范圍。此外應理解，在閱讀了本發明講授的內容之后，本領域技術人員可以對本發明作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

實施例1

將單寧酸和聚乙烯吡咯烷酮加入乙二醇中配置成均勻的混合溶液，單寧酸濃度為3.33g/L，聚乙烯吡咯烷酮濃度為400g/L。然后將六水合氯化鐵加入混合溶液中，攪拌至完全溶解，溶液中三價鐵離子的濃度4.1g/L或8.6g/L。最后加入無水醋酸鈉調節pH至9.0。然后放入反應釜中，密閉加熱至200℃，并保溫24小時，然后冷卻到室溫，用乙醇清洗分離2～3次，固體物真空干燥后即得到產物。如圖1中本實施例產物的場發射掃描電鏡圖像所示，所得的產物為150nm單分散膠體粒子。

實施例2

將0.5g N-異丙基丙烯酰胺(NIPAM)，28.6mg N-N亞甲基雙丙烯酰胺(BIS)，22.8mg 2-羥基-2-甲基-1-苯基丙酮(HMPP)，84.3mg聚乙二醇辛基苯基醚(Triton X-100)加入到5.0mg/mL實施例1所得的單分散的超順磁納米晶簇膠體核殼復合粒子的乙二醇(EG)分散液中，超聲分散均勻，形成預聚液備用。

用容量為1mL，針頭型號為27G的微注射器將預聚液滴入到盛有粘度為5000cP油相的玻璃器皿中，此時乳液滴在油相中處于懸浮狀態，靜置半分鐘后，將其至于圓形磁鐵正上方，調節磁鐵與樣品間距，使磁場強度為260Gs，靜置30秒，然后打開功率為1000W，波長為365nm紫外燈進行固化，固化時間為52s。反應完成后取出所得產物并用N,N-二甲基甲酰胺洗滌，除去其表面殘存的油相，然后用蒸餾水洗滌3次，將洗凈的光子晶體球轉移至盛有蒸餾水的離心管中進行溶劑置換，1天后，再用蒸餾水洗滌2次，并將產物儲存在蒸餾水中備用。所得產物在無外加磁場作用下的數碼照片如圖2所示，其顯示均勻的橙黃色。將所得光子晶體球沿自取向方向剖開，棄去內核液體并冷凍干燥，所得剖面在掃描電鏡下觀測到的形貌如圖3所示，該光子晶體球殼層具有非對稱性且殼層內含的磁性粒子以鏈的形式被固定在基體中。

實施例3

與實施例2步驟相同，光子晶體球表面的油相清洗干凈后，將洗凈的光子晶體球轉移至盛有乙醇的離心管中進行溶劑置換，1天后，再用乙醇洗滌2次，并將產物儲存在乙醇中備用。所得產物在無外加磁場下的數碼照片如圖4所示，其顯示均勻的橙紅色。和實施例2描述的圖2一樣，其仍能在擺脫磁場的情況下呈現均一的結構色。說明置換溶劑的替換，不影響光子晶體球的自取向性能。

實施例4

與實施例2步驟相同，單體為0.5g丙烯酸(AA)。單體為丙烯酸和N-異丙基丙烯酰胺時光子晶體球的結構是一致的。如圖5所示，說明本方法制備所得的光子晶體球的結構不受單體種類的影響。

實施例5

將上述實施例2中所得產物置于蒸餾水中，沿自取向方向施加不同強度的磁場，采集光子晶體球的數碼照片圖如圖6所示和反射光譜圖如圖7所示，由數碼照片圖6可知，隨著磁場強度的增強，殼層光子晶體結構所呈現的顏色不發生改變，液核納米粒子取向成鏈所呈現的顏色逐漸發生藍移，顏色依次是玫紅，橘黃，深綠。由反射光譜圖7可知，隨磁場強度的增強，殼層光子晶體結構的反射峰峰位不發生移動，液核納米粒子取向成鏈的反射峰峰位逐漸藍移。

實施例6

與實施例2步驟相同，但固化時間為30s。將所得光子晶體球沿自取向方向剖開，棄去內核液體并冷凍干燥，所得剖面在掃描電鏡下觀測到的形貌如圖8所示，由圖可知，光子晶體球的殼層厚度很薄，其長時間放置水中易破裂。

實施例7

與實施例2步驟相同，但固化時間為90s。將所得光子晶體球沿自取向方向剖開，冷凍干燥后，所得剖面在掃描電鏡下觀測到的形貌如圖9所示，由圖可知，光子晶體球已固化完全，成為一個實心的球體。

實施例8

與實施例2步驟相同，但磁場強度為600Gs。所得產物置于蒸餾水中的數碼照片圖如圖10(a)所示和反射光譜圖如圖11所示，從數碼照片圖10(a)可觀察到該光子晶體球呈現深綠色，結合反射光譜圖11可知，其反射峰峰位位于535nm。

實施例9

與實施例2步驟相同，但磁場強度為330Gs。所得產物置于蒸餾水中的數碼照片圖如圖10(b)所示和反射光譜圖如圖11所示，從數碼照片圖10(b)可觀察到該光子晶體球呈現黃色，結合反射光譜圖11可知，其反射峰峰位位于625nm。

實施例10

與實施例2步驟相同，但磁場強度為280Gs。所得產物置于蒸餾水中的數碼照片圖如圖10(c)所示和發射光譜如圖11所示，從數碼照片圖10(c)可觀察到該光子晶體球呈現橘紅色，結合反射光譜圖11可知，其反射峰峰位位于670nm。
