本發明涉及3D鍵盤投影設備領域，特別涉及一種防水型3D鍵盤投影設備。

背景技術：

鍵盤投影設備意思是用投影來作為一種新的輸入方式，它采用了VKB鍵盤技術，用內置的紅色激光發射器可以在任何表面投影出標準鍵盤的輪廓，然后通過紅外線技術跟蹤手指的動作，最后完成輸入信息的獲取。

現有的鍵盤投影設備大多不具備防水的功能，而由于鍵盤投影設備經常會被擺放在各種各樣的位置，因此常常會有浸水現象發生。

技術實現要素：

本發明要解決的技術問題是：為了克服現有技術的不足，提供一種防水型3D鍵盤投影設備。

本發明解決問題所采用的技術方案是：一種防水型D鍵盤投影設備，其特征在于，包括第一殼體、第二殼體、控制室，底座、頂板、電路組件、投影面板、功能面板、第一防護機構、第二防護機構和第三防護機構；

所述第一殼體位于第二殼體內，所述第二殼體設置在底座上，所述頂板設置在第二殼體的上端面，所述投影面板、功能面板和第三防護機構均設置在第二殼體上，所述投影面板和功能面板分別位于第二殼體的兩側，所述電路組件位于第一殼體內，所述投影面板和功能面板均與電路組件連通，所述控制室設置在頂板上，所述第二防護機構位于第二殼體內，所述投影面板位于第三防護機構內；

所述第一防護機構包括電機、蝸桿、蝸輪、絲杠、限位柱和擋板，所述絲杠和限位柱均豎向設置在底座上，所述絲杠的底端通過軸承與底座連接，所述絲杠的頂部位于控制室內，所述蝸輪套設在絲杠上，所述蝸輪與絲杠傳動連接，所述蝸輪、蝸桿和電機均位于控制室內，所述電機的輸出軸與蝸桿同軸設置，所述電機與蝸桿傳動連接，所述蝸桿與蝸輪嚙合，所述擋板豎向設置，所述擋板上設有第一個通孔和第二通孔，所述第一通孔和第二通孔均為豎直貫穿孔，所述第一通孔內設有螺紋，所述螺紋與絲杠匹配，所述絲杠位于第一通孔內，所述限位柱位于第二通孔內，所述限位柱與第二通孔滑動連接，所述功能面板位于第二殼體與擋板之間；

所述第二防護機構包括浮球、拉繩和彈簧，所述第一殼體的底部通過彈簧與第二殼體連接，所述浮球通過拉繩與第二殼體內部底面連接，所述浮球位于第一殼體與第二殼體之間，所述浮球有若干個，若干個浮球在彈簧的外周均勻分布；

所述第三防護機構包括防護框、防護膜和第一風扇，所述防護框為矩形框，所述防護框豎向設置在第二殼體上，所述第一風扇設置在防護框的頂部，所述第一風扇的風口朝下設置，所述防護膜設置在防護框內，所述投影面板位于防護膜與第二殼體之間，所述防護框上設有出風口；

作為優選，為了使該設備具有排水功能，所述第二殼體的底部設有出水口。

作為優選，為了防止雜物從出水口進入設備內部，所述出水口內設有濾網。

作為優選，為了能使設備感應到內部進水時，自動切斷電源，所述第二殼體的內部底面設有傳感器，所述傳感器與電路組件電連接。

作為優選，為了防止反光影響投影效果，所述防護膜為AR防反光膜。

作為優選，為了增加設備的自動除水干燥功能，所述第二殼體內部設有第二風扇和加熱絲，所述第二風扇設置在第二殼體內部的頂面上，所述加熱絲位于第二風扇的出風口。

作為優選，為了更進一步地防水，所述投影面板和功能面板均通過密封管與第一殼體連通。

本發明的有益效果是，該防水型3D鍵盤投影設備設計巧妙，可行性高，具有三重防水功能，第一防護機構用于遮擋功能插口面板，可以按需實現自由的升降，第二防水機構用于核心電路組件的防水，可以在設備內部進水時將核心電路組件托起，第三防護機構用于防止投影口進水，還可以出去投影口上的水霧。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

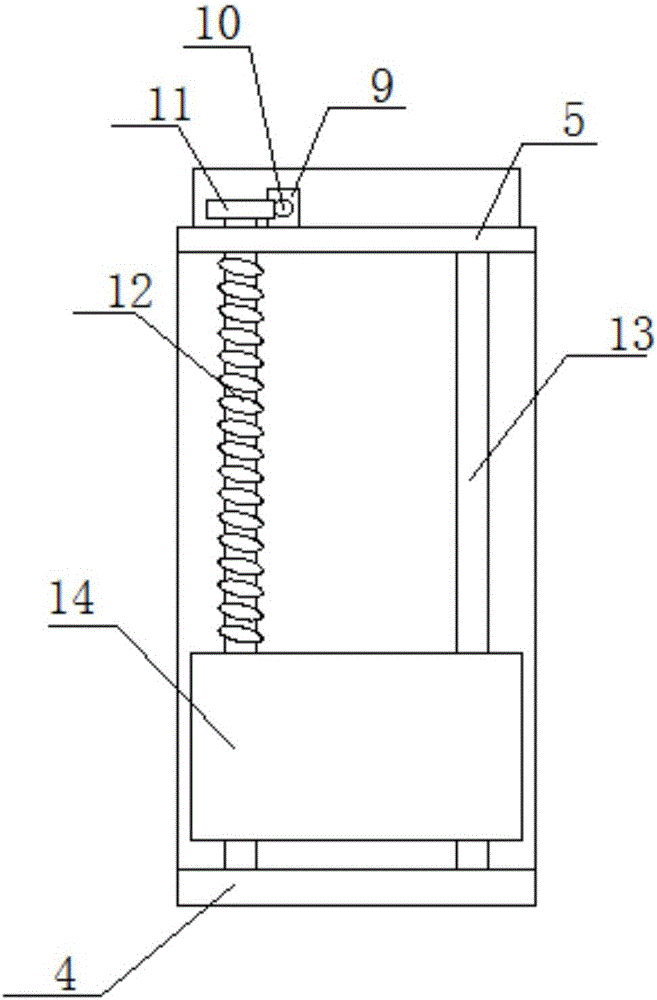

圖1是本發明的一種防水型3D鍵盤投影設備的結構示意圖。

圖2是本發明的一種防水型3D鍵盤投影設備的結構示意圖。

圖3是本發明的一種防水型3D鍵盤投影設備的結構示意圖。

圖4是本發明的一種防水型3D鍵盤投影設備的擋板的結構示意圖。

圖中：1.第一殼體，2.第二殼體，3.控制室，4.底座，5.頂板，6.電路組件，7.投影面板，8.功能面板，9.電機，10.蝸桿，11.蝸輪，12.絲杠，13.限位柱，14.擋板，15.第一通孔，16.第二通孔，17.浮球，18.拉繩，19.彈簧，20.防護框，21.防護膜，22.第一風扇，23.出風口，24.出水口，25.傳感器，26.第二風扇，27.密封管。

具體實施方式

現在結合附圖對本發明作進一步詳細的說明。這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

如圖1-4所示，一種防水型3D鍵盤投影設備，其特征在于，包括第一殼體1、第二殼體2、控制室3，底座4、頂板5、電路組件6、投影面板7、功能面板8、第一防護機構、第二防護機構和第三防護機構；

所述第一殼體1位于第二殼體2內，所述第二殼體2設置在底座4上，所述頂板5設置在第二殼體2的上端面，所述投影面板7、功能面板8和第三防護機構均設置在第二殼體2上，所述投影面板7和功能面板8分別位于第二殼體2的兩側，所述電路組件6位于第一殼體1內，所述投影面板7和功能面板8均與電路組件6連通，所述控制室3設置在頂板5上，所述第二防護機構位于第二殼體2內，所述投影面板7位于第三防護機構內；

所述第一防護機構包括電機9、蝸桿10、蝸輪11、絲杠12、限位柱13和擋板14，所述絲杠12和限位柱13均豎向設置在底座4上，所述絲杠12的底端通過軸承與底座4連接，所述絲杠12的頂部位于控制室3內，所述蝸輪11套設在絲杠12上，所述蝸輪11與絲杠12傳動連接，所述蝸輪11、蝸桿10和電機9均位于控制室3內，所述電機9的輸出軸與蝸桿10同軸設置，所述電機9與蝸桿10傳動連接，所述蝸桿10與蝸輪11嚙合，所述擋板14豎向設置，所述擋板14上設有第一個通孔和第二通孔16，所述第一通孔15和第二通孔16均為豎直貫穿孔，所述第一通孔15內設有螺紋，所述螺紋與絲杠12匹配，所述絲杠12位于第一通孔15內，所述限位柱13位于第二通孔16內，所述限位柱13與第二通孔16滑動連接，所述功能面板8位于第二殼體2與擋板14之間；

所述第二防護機構包括浮球17、拉繩18和彈簧19，所述第一殼體1的底部通過彈簧19與第二殼體2連接，所述浮球17通過拉繩18與第二殼體2內部底面連接，所述浮球17位于第一殼體1與第二殼體2之間，所述浮球17有若干個，若干個浮球17在彈簧19的外周均勻分布；

所述第三防護機構包括防護框20、防護膜21和第一風扇22，所述防護框20為矩形框，所述防護框20豎向設置在第二殼體2上，所述第一風扇22設置在防護框20的頂部，所述第一風扇22的風口朝下設置，所述防護膜21設置在防護框20內，所述投影面板7位于防護膜21與第二殼體2之間，所述防護框20上設有出風口23；

作為優選，為了使該設備具有排水功能，所述第二殼體2的底部設有出水口24。

作為優選，為了防止雜物從出水口24進入設備內部，所述出水口24內設有濾網。

作為優選，為了能使設備感應到內部進水時，自動切斷電源，所述第二殼體2的內部底面設有傳感器25，所述傳感器25與電路組件6電連接。

作為優選，為了防止反光影響投影效果，所述防護膜21為AR防反光膜。

作為優選，為了增加設備的自動除水干燥功能，所述第二殼體2內部設有第二風扇26和加熱絲，所述第二風扇26設置在第二殼體2內部的頂面上，所述加熱絲位于第二風扇26的出風口23。

作為優選，為了更進一步地防水，所述投影面板7和功能面板8均通過密封管27與第一殼體1連通。

該防水型3D鍵盤投影設備中，功能面板8為該設備電源按鈕、USB接口等機構所在位置，投影面板7為投影口所在位置，電路組件6為該設備的核心控制機構，第一防護機構的原理是：初始狀態時，擋板14位于功能面板8的外側，防止水濺入功能面板8內，當需要按開關或者插線時，啟動電機9轉動，帶動個蝸桿10轉動，帶輪蝸輪10轉動，從而帶動絲杠12轉動，擋板14在絲桿12和限位柱13的作用下，由電機9驅動而實現移動。第二防護機構的原理為：當第一殼體1和第二殼體2之間進水時，浮球17上升，將第一殼體1提升，防止水進入核心電路組件中。第三防護機構的原理為：防護框20、防護膜21和第二殼體2構成封閉空間，投影面板7位于其內部，防止了水從投影面板7進入設備內部，且防護框20上設有第一風扇22，可以吹去投影口上的水霧。

與現有技術相比，該防水型3D鍵盤投影設備設計巧妙，可行性高，具有三重防水功能，第一防護機構用于遮擋功能面板8，可以按需實現自由的升降，第二防水機構用于核心電路組件6的防水，可以在設備內部進水時將核心電路組件6托起，第三防護機構用于防止投影面板7進水，還可以出去投影面板7上的水霧。

以上述依據本發明的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明技術思想的范圍內，進行多樣的變更以及修改。本項發明的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。
