本實用新型屬于打印機磁芯技術領域，具體涉及一種組合式激光打印機空心磁芯。

背景技術：

目前的打印機磁芯，整體結構固定不可拆卸和組裝，打印機磁芯的長度固定不變，不同型號的打印機就會使用不同長度的打印機磁芯，這樣造成打印機磁芯的適用范圍小，浪費材料的問題。

技術實現要素：

本實用新型的目的在于提供一種組合式激光打印機空心磁芯，以解決上述背景技術中提出目前的打印機磁芯，整體結構固定不可拆卸和組裝，打印機磁芯的長度固定不變，不同型號的打印機就會使用不同長度的打印機磁芯，這樣造成打印機磁芯的適用范圍小，浪費材料的問題。

為實現上述目的，本實用新型提供如下技術方案：一種組合式激光打印機空心磁芯，包括磁條本體，所述磁條本體由一號磁條和二號磁條構成，所述一號磁條的左右兩端各設置一個鉸接螺絲孔，所述二號磁條的左右兩端各設置一個鉸接螺絲，所述磁條本體的左端設置有傳動頭，所述傳動頭通過鉸接螺絲與一號磁條的鉸接螺絲孔固定連接，所述磁條本體的右端設置有支架頭，所述支架頭通過鉸接螺絲與一號磁條的鉸接螺絲孔固定連接。

優選的，所述一號磁條上的鉸接螺絲孔與二號磁條上的鉸接螺絲相適應。

本實用新型的技術效果和優點：該組合式激光打印機空心磁芯，通過設置一號磁條和二號磁條，并且一號磁條上的鉸接螺絲孔與二號磁條上的鉸接螺絲相互匹配緊固連接，增加磁條本體的長度，這樣可以適應不同型號大小的激光打印機，使得適應廣泛，節約材料。

附圖說明

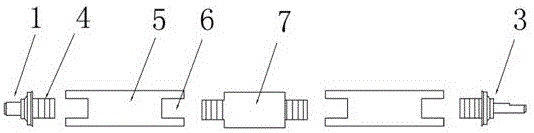

圖1為本實用新型的結構示意圖；

圖2為本實用新型的原理結構示意圖。

圖中：1傳動頭、2磁條本體、3支架頭、4鉸接螺絲、5一號磁條、6鉸接螺絲孔、7二號磁條。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1和圖2 所示的一種組合式激光打印機空心磁芯，包括磁條本體2，所述磁條本體2由一號磁條5和二號磁條7構成，所述一號磁條5的左右兩端各設置一個鉸接螺絲孔6，所述二號磁條7的左右兩端各設置一個鉸接螺絲4，所述磁條本體2的左端設置有傳動頭1，所述傳動頭1通過鉸接螺絲4與一號磁條5的鉸接螺絲孔6固定連接，所述磁條本體2的右端設置有支架頭3，所述支架頭3通過鉸接螺絲4與一號磁條5的鉸接螺絲孔6固定連接。

進一步地，所述一號磁條5上的鉸接螺絲孔6與二號磁條7上的鉸接螺絲4相適應。

該組合式激光打印機空心磁芯，通過設置一號磁條5和二號磁條7，并且一號磁條5上的鉸接螺絲孔6與二號磁條7上的鉸接螺絲4相互匹配緊固連接，增加磁條本體2的長度，這樣可以適應不同型號大小的激光打印機，使得適應廣泛，節約材料。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
