本實用新型涉及一種全息投影裝置，尤其涉及一種人機交互式全息投影系統。

背景技術：

人機交互只是解決人機關系的一種手段，目的是讓全息影像更加滿足人對娛樂的個性化，智能化以及人性化需求，幫助使用者更簡單、更正確、更迅速的操作機械或設備，也能使機械或設備發揮最大的效能并延長使用壽命。現有技術中的全息投影設備不夠智能化，因此，存在改進空間。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種人機交互式全息投影系統。

本實用新型通過以下技術方案來實現上述目的：

本實用新型包括移動終端、云端服務器、信息處理PC終端、投影儀和全息投影裝置，所述移動終端的網絡信號傳輸端通過所述云端服務器與所述信息處理PC終端的信息傳輸端連接，所述信息處理器的顯示信號傳輸端與所述投影儀連接，所述投影儀與所述全息投影裝置連接。

進一步，所述全息投影裝置由CPU、穩壓供電電路、串口下載程序接口、復位按鍵、JTAG/SWD調試接口、TFT液晶屏接口、蜂鳴接口、STMB2-USB SLave接口、NRF2401無線模塊接口、外部存儲FLASH、用戶按鍵、LED指示燈和穩壓供電電路組成。

本實用新型的有益效果在于：

本實用新型是一種人機交互式全息投影系統，與現有技術相比，本實用新 型使用時，能夠使移動終端通過云端服務器向信息處理PC終端，信息處理PC終端通過投影儀與全息投影設備實現實時交互，用戶或識別物還能夠直接與全息投影設備實現交互控制，控制方便，具有推廣使用的價值。

附圖說明

圖1是本實用新型的總體結構原理框圖；

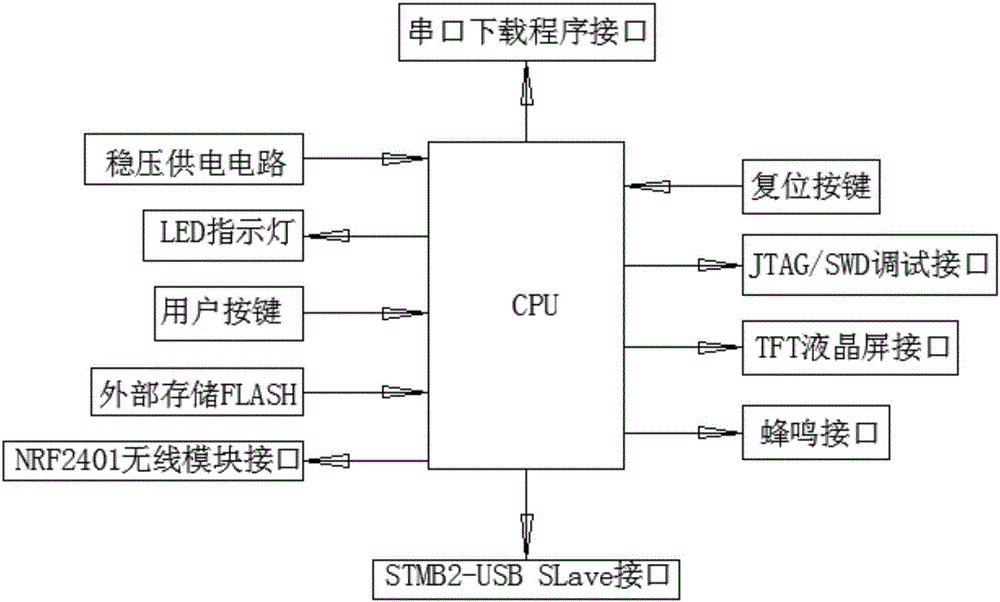

圖2是本實用新型的全息投影裝置的電路結構原理框圖；

圖3是本實用新型的穩壓供電電路的電路圖；

圖4是本實用新型的串口下載程序接口的電路圖；

圖5是本實用新型的復位按鍵的電路圖；

圖6是本實用新型的JTAG/SWD調試接口的電路圖；

圖7是本實用新型的TFT液晶屏接口的電路圖；

圖8是本實用新型的蜂鳴接口的電路圖；

圖9是本實用新型的STMB2-USB SLave接口的電路圖；

圖10是本實用新型的NRF2401無線模塊接口的電路圖；

圖11是本實用新型的外部存儲FLASH的電路圖；

圖12是本實用新型的用戶按鍵的電路圖；

圖13是本實用新型的LED指示燈的電路圖；

圖14是本實用新型的穩壓供電電路的通電指示燈電路圖。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1所示：本實用新型包括移動終端、云端服務器、信息處理PC終端、投影儀和全息投影裝置，所述移動終端的網絡信號傳輸端通過所述云端服務器與所述信息處理PC終端的信息傳輸端連接，所述信息處理器的顯示信號傳輸端 與所述投影儀連接，所述投影儀與所述全息投影裝置連接。

1、全息投影的識別對象可以是人體，也可是某標志物，全息投影設備通過高清攝像頭識別手勢或者標志物信息，語音識別模塊識別語音信息，觸摸全息投影設備顯示屏，實現信息(左右移動，上下移動，前后移動)的錄入。

2、信息錄入后經全息影像的處理器處理，將相關的信號通過無線設備傳輸至計算機信息處理中心的上位機部分，上位機對來自微處理器的信息作出反饋，調整全息片源的位置，并將調整后的效果信號傳輸至投影儀，投影儀將圖像投射到全息投影的光學處理系統中，實現全息影像的顯示。

3、人可以操作移動終端設備，通過獲取云端服務器數據，實現對全息影像的實時監控。另外通過手勢語音或者錄入等信息錄入方式，將云端數據進行修改，計算機接受到云端服務器新的數據，將其傳送至上位機處理軟件，數據解碼后實時進行信息傳輸、反饋給全息投影設備。

如圖2所示：所述全息投影裝置由CPU、穩壓供電電路、串口下載程序接口、復位按鍵、JTAG/SWD調試接口、TFT液晶屏接口、蜂鳴接口、STMB2-USB SLave接口、NRF2401無線模塊接口、外部存儲FLASH、用戶按鍵、LED指示燈和穩壓供電電路組成。

如圖3至圖14是圖2中的各個電路的電路結構原理圖。

以上顯示和描述了本實用新型的基本原理和主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
