本實用新型涉及一種全息投影的工具，特別涉及一種便攜式全息投影盒。

背景技術：

全息投影是一種利用光的干涉和衍射原理，將物體發射的特定光波一干涉條紋的形式記錄下來，再以衍射的方法形成原物體的立體像，全息投影已經成為一種最時尚的產品展示方式和市場推廣手段。

現有常見的全息投影展示裝置大多結構比較固定，其可拆卸性和可折疊性比差，這就影響了全息投影展示裝置的便攜性，如申號為2014208188608.0的的中國專利公開了一種便攜式全息影像舞臺盒子，其包括全息投影模、顯示器、舞臺遮擋吸光側幕、頂層吸光遮幕、舞臺前底、舞臺背景吸光幕布和舞臺照明燈，雖然該方案中所述的全息影像舞臺盒子能夠方便運輸攜帶，但是其本身的結構是固定的，不能夠方便拆卸、折疊，其占用的空間位置較大，所以該方案仍有很大可以改進的地方，使其更方便的攜帶、使用。

技術實現要素：

本實用新型的目的是提供一種能夠折疊、方便攜帶、隨時使用的全息投影的盒子。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種便攜式全息投影盒，包括盒座、盒蓋、投影膜和用于連接盒座與盒蓋的支撐桿，所述盒座上設有凹槽，所述凹槽上設有固定在凹槽上的鉸支座，支撐桿的一端與鉸支座連接，另一端與盒蓋上的安裝孔連接，支撐桿平躺放置的高度和鉸支座的高度均小于凹槽的深度。

采用上述結構，盒座上設有凹槽，凹槽底部設有固定的鉸支座，鉸支座上連有支撐桿，支撐桿可以圍繞固定的鉸支座轉動，從而來實現對盒蓋的支撐工作以及折疊兩種狀態的切換，同時要求支撐桿平躺放置的高度和鉸支座的高度要小于凹槽的深度，這可以滿足要求盒子在折疊過程中，盒座與盒蓋之間以及與盒蓋與鉸支座及支撐桿之間不會產生干涉，保證折疊的工作的完成。

進一步的，相鄰兩個鉸支座上連接的支撐桿轉動所在平面互相垂直設置。

采用上述結構，在支撐桿連接連接在鉸支座上后，相鄰支撐桿轉動所在平面互相垂直，這樣的布局可以有效的保證了支撐桿在折疊在凹槽中時，不會產生干涉。

進一步的，所述盒座的凹槽內設有安裝投影膜的斜槽，斜槽與凹槽底面成45°傾斜角設置。

設置斜槽，方便投影膜直接插入安裝在斜槽中，方便使用者的拆卸與安裝，滿足盒子本身設計時的方便攜帶，體積小的優點。

進一步的，所述斜槽的寬度與投影膜的厚度相適配，其長度大于投影膜的寬度。

斜槽的寬度設置的與投影膜相適配，需要對投影膜有一個固定的力的作用，同時其長度大于投影膜的寬度，所以投影膜放置在斜槽中可以沿著斜槽長度放向調整位置，使得全息投影效果更好。

進一步的，所述盒座的凹槽所在的面上邊緣設有定位槽，盒蓋上設有與定位槽配合的定位塊。

定位槽與定位塊的結構設計，可以滿足盒蓋和盒座之間的連接配合，且結構相對比較簡單，不會增加額外的制作成本。

進一步的，所述盒蓋上設有放置投影膜的方形槽，所述方形槽的深度不小于投影膜的厚度，其寬度等于投影膜的寬度。

方形槽的主要作用是用于放置投影膜，投影膜放置在方形槽中后，盒子完全折疊后整體外形成方形，充分利用了盒子本身的空間，盡可能的減少了盒子本身的體積。

進一步的，所述盒蓋上與盒座配合的面上設有投影裝置。

投影裝置設置在盒蓋上，由于盒蓋本身結構相對于盒座較為簡單，這樣可以更好的同時利用盒子的本身的空間。

進一步的，所述定位塊與盒蓋一體設置。

定位塊合格盒蓋一體設置，方便制造和安裝，如一般的模具加工該盒體，即可一體制造，如果用定位銷或者其他分離盒蓋的零件來代替時，裝配盒子時，需要多安裝一道工序。

進一步的，所述方形槽設置在凹槽的底部，且方形槽長度方向與斜槽長度方相一致。

方形槽設置在凹槽底部，而投影膜放置在方形槽內部，及放置凹槽底部，這樣在盒座和盒蓋蓋合時，投影膜被包括在盒座和盒蓋之間，在攜帶過程中，不會產生投影膜脫落的現象發現。

進一步的，所述方形槽的長度大于投影膜的長度。

由于投影膜放置在方形槽中，由于方形槽的寬度設置成與投影的寬度相適配，所以能夠方便的取出方形槽中的投影膜。

綜上所述，本實用新型具有以下有益效果：所述一種便攜式全息投影盒，其采用支撐桿和鉸支座作為折疊結構，且鉸支座和支撐桿放置在盒座的凹槽中，方便在折疊時盒子的盒座和盒蓋配合，同時投影膜也設有專門的方形槽來放置，使得盒子本身可以折疊成占用空間更小的裝置，更加方便攜帶，同時可以隨時對盒子進行安裝使用。

附圖說明

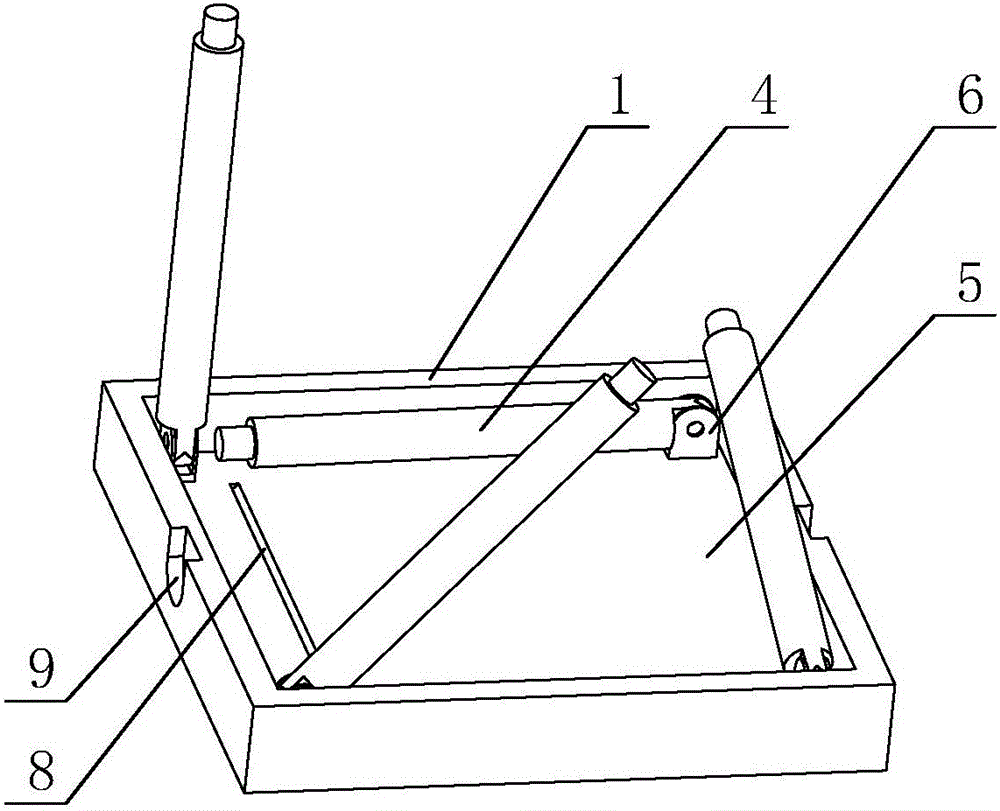

圖1是實施例一盒座和支撐桿的零件示意圖；

圖2是圖1支撐桿交接在盒座上的另一狀態圖；

圖3是實施例一的盒蓋示意圖；

圖4是實施例一的整體效果圖；

圖5是實施例一盒體折疊后的整體效果圖；

圖6是實施例一的俯視圖；

圖7是圖6中A-A的剖視圖；

圖8是實施例二的整體效果圖。

圖中，1、盒座；2、盒蓋；3、投影膜；4、支撐桿；5、凹槽；6、鉸支座；7、安裝孔；8、斜槽；9、定位槽；10定位塊；11、方形槽；12投影裝置。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例一：

如圖1至圖7所示，一種便攜式全息投影盒，包括盒座1、盒蓋2、投影膜3和用于連接支撐盒座1和盒蓋2的支撐桿4，盒座1上設有凹槽5，凹槽5底部設有固定在其上面的鉸支座6，鉸支座6與支撐桿4的一端鉸接，鉸接后的支撐桿4可以繞著鉸支座6轉動，相鄰鉸支座6上安裝的支撐桿4的轉動所在平面互相垂直，即如圖1和圖2所示，這樣設置可以避免盒子在折疊時，支撐桿4之間互相干涉，同時鉸支座6的高度和平躺在凹槽5內部支撐桿4的高度設置成小于凹槽5的高度，這樣可以保證盒座1與盒蓋2折合時，兩者不會發生干涉。

如圖2、圖3所示，支撐桿4一端與鉸支座6鉸接，另一端與盒蓋2上設置的對應的安裝孔7相配合，支撐桿4與不與盒蓋2連接的中間部位的截面積大于盒蓋2上的圓孔面積，可以保證支撐桿4伸入盒蓋2中的長度一樣；盒座1和盒蓋2的邊緣位置還分別設有用于兩者折疊配合的定位槽9和定位塊10，同樣定位槽9與定位塊10可以分別設置在盒座1和盒蓋的接觸面上任意對應位置，定位塊10與盒蓋2一體制成，這樣減少了盒子本身的零配件，在安裝、拆卸的過程中更加方便，且制造盒蓋并不會帶來額外的制作成本。

如圖1、圖2、圖4所示，盒座1的凹槽5上還設有斜槽8，斜槽8與凹槽5底面成45°夾角，投影膜3安裝在其中，使得安裝后的投影膜3與水平面的夾角成45°，45°是全息投影效果較好的角度，斜槽8的長度大于投影膜3安裝在斜槽8中對應邊的寬度，這樣可以方便投影膜3在斜槽8中的安裝和調整投影膜3的位置；如圖3所示，盒蓋2上設有顯示屏幕正面朝下的投影裝置12，即與水平面平行，與投影膜成45°。

如圖4所示，盒蓋3上還設有方形槽11，方形槽11用于放置拆下來的投影膜3，方形槽11的寬度與投影膜3的寬度相適配，這樣保證投影膜能夠卡在方形槽11內；長度大于投影膜3的的長度，這樣方便投影膜3從方形槽11中取出；深度大于投影膜3的厚度，保證投影膜3表面突出盒子的盒身，而被磨損，如圖5所示，為盒子折疊后的效果圖，其結構簡單，盡可能的減小了盒子本身的體積。

實施例二：如圖8所示，實施例二與實施例一的區別在于，實施例二中把方形槽11設置在盒座1上的凹槽5內，而不是設置在盒蓋2的上，方形槽11設置在凹槽5內，其長度方向與斜槽8的長度方向一致，他的尺寸結構與實施例一中的相同，方形槽11設置在凹槽5的內部，即投影膜3也放置在凹槽5內，在盒蓋2與盒座2蓋合后，投影膜3不會暴露在外面，方便攜帶。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
