本實用新型涉及投影儀技術領域，具體涉及一種可控投影儀系統。

背景技術：

投影儀，又稱投影機，是一種可以將圖像或視頻投射到幕布上的設備，可以通過不同的接口同計算機、VCD、DVD、BD、游戲機、DV等相連接播放相應的視頻信號。投影儀廣泛應用于家庭、辦公室、學校和娛樂場所，根據工作方式不同，有CRT，LCD，DLP等不同類型。

公開號為CN202383411U的中國專利文獻公開了一種新型投影儀，其特征是：投影儀上設置投影頭，在投影儀上設置凹槽，攝像頭卡在凹槽內。其有益效果是：將投影儀與攝像頭相結合，既規整了房頂上的電子設備，又增加了投影儀的功能，十分實用。

公開號為CN201965391U的中國專利文獻公開了一種可斷電保護的投影儀，該投影儀上連接有電源線，該電源線與外部電源連接，為該投影儀提供工作電壓，該投影儀的機體上安裝有蓄電池，該蓄電池同時與電源線及投影儀連接，該可斷電保護的投影儀結構簡單，具有雙重供電系統，有效保證了投影儀在斷電的情況下，依然能夠正常工作，有效延長了投影儀的使用壽命，并提高了工作效率。

現有投影儀在使用時，投影鏡與幕布并不能完美地對準，常常導致投影的圖像投射到幕布之外，影響觀看。

技術實現要素：

本實用新型的目的在于提供一種可控投影儀系統，本實用新型的投影儀系統能夠使投影儀的投影鏡與幕布精確對準。

為實現上述目的，本實用新型提供一種可控投影儀系統，所述投影儀系統包括投影儀單元和投影屏單元，所述投影儀單元包括投影鏡、與所述投影鏡同軸相連的第一轉動電機、位于所述第一轉動電機外部且與所述投影鏡同軸相連的外殼、與所述外殼同軸相連的第二轉動電機以及控制所述外殼沿所述外殼的徑向移動的第一平移電機和第二平移電機，所述投影鏡的正面還設置有紅外接收器，所述投影屏單元包括幕布以及位于所述幕布中心位置的紅外發射器。

優選地，所述投影鏡包括鏡頭以及位于所述鏡頭側面的保護殼，所述紅外接收器為四個，且位于所述保護殼的正面呈正方形排列。

優選地，所述紅外發射器為四個，且呈正方形排列，能夠與所述紅外接收器相對應。

優選地，所述投影屏單元還包括幕布軸以及控制所述幕布軸轉動的伺服電機，所述幕布軸與所述幕布相連接。

優選地，所述紅外發射器位于所述幕布的背面。

優選地，所述第一平移電機和第二平移電機通過連接桿與所述外殼固定連接，并使所述外殼能夠沿所述連接桿延伸的方向平移。

優選地，所述投影儀單元還包括放置投影鏡、第一轉動電機、外殼、第二轉動電機、第一平移電機和第二平移電機的投影儀殼體。

優選地，所述投影儀殼體內設置有包圍在所述外殼外側的導熱管，所述導熱管的一端開口位于所述投影儀殼體內，另一端開口伸出所述投影儀外殼并設置有風扇。

優選地，所述導熱管的側面設置有多個翅片。

本實用新型具有如下優點：

本實用新型的投影儀系統不僅可以使投影鏡在平面內移動，使投影鏡與幕布精確對準，還可以兼顧散熱，防止投影儀燒壞。

附圖說明

圖1是本實用新型投影儀單元的第一種具體實施方式的結構示意圖。

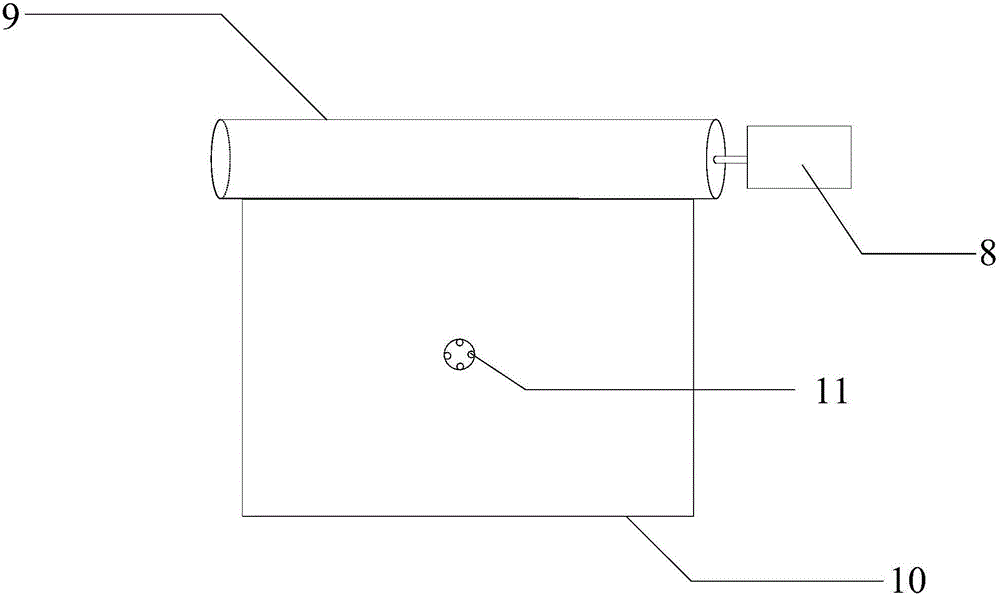

圖2是本實用新型投影屏單元的第二種具體實施方式的結構示意圖。

其中，1為投影鏡，2為第一平移電機，3為第一轉動電機，4為第二轉動電機，5為第二平移電機，6為外殼，7為紅外接收器，8為伺服電機，9為幕布軸，10為幕布，11為紅外發射器。

具體實施方式

以下具體實施方式用于說明本實用新型，但不用來限制本實用新型的范圍。如無特殊說明，本實用新型所述的正面均指投影鏡鏡頭所對的方向。

如圖1-2所示，本實用新型提供一種可控投影儀系統，所述投影儀系統包括投影儀單元和投影屏單元，所述投影儀單元包括投影鏡1、與所述投影鏡1同軸相連的第一轉動電機3、位于所述第一轉動電機3外部且與所述投影鏡同軸相連的外殼6、與所述外殼6同軸相連的第二轉動電機4以及控制所述外殼6沿所述外殼6的徑向移動的第一平移電機2和第二平移電機5，所述投影鏡1的正面還設置有紅外接收器7，所述投影屏單元包括幕布10以及位于所述幕布10中心位置的紅外發射器11。

如圖1所示，本實用新型通過第一轉動電機3控制投影鏡1的轉動，使紅外接收器7能夠接收紅外發射器11發射的紅外線，從而使投影鏡1的位置正確。若投影鏡1偏離幕布中心的位置太多，則通過控制第一平移電機2和第二平移電機5使外殼3沿徑向移動進而使投影鏡1沿徑向移動，比如上下移動，若此時還是無法對應，則轉動第二轉動電機4，使外殼3轉動，則可以使外殼3沿另外一個徑向移動，例如左右移動。

如圖1所示，為了使投影鏡準確定位，一種具體實施方式，所述投影鏡包括鏡頭以及位于所述鏡頭側面的保護殼，所述紅外接收器7為四個，且位于所述保護殼的正面呈正方形排列。

如圖2所示，一種具體實施方式，所述紅外發射器11為四個，且呈正方形排列，能夠與所述紅外接收器7相對應。

如圖2所示，一種具體實施方式，所述投影屏單元還包括幕布軸9以及控制所述幕布軸9轉動的伺服電機8，所述幕布軸9與所述幕布10相連接。

為了防止紅外發射器11影響觀看效果，一種具體實施方式，所述紅外發射器11位于所述幕布10的背面。

如圖1所示，一種具體實施方式，所述第一平移電機2和第二平移電機5通過連接桿與所述外殼6固定連接，并使所述外殼6能夠沿所述連接桿延伸的方向平移。

一種具體實施方式，所述投影儀單元還包括放置投影鏡1、第一轉動電機3、外殼6、第二轉動電機4、第一平移電機2和第二平移電機5的投影儀殼體。

由于本實用新型的電機較多，因此可能造成散熱問題，一種具體實施方式，所述投影儀殼體內設置有包圍在所述外殼6外側的導熱管，所述導熱管的一端開口位于所述投影儀殼體內，另一端開口伸出所述投影儀外殼并設置有風扇，所述導熱管的側面設置有多個翅片。

雖然，上文中已經用一般性說明及具體實施例對本實用新型作了詳盡的描述，但在本實用新型基礎上，可以對之作一些修改或改進，這對本領域技術人員而言是顯而易見的。因此，在不偏離本實用新型精神的基礎上所做的這些修改或改進，均屬于本實用新型要求保護的范圍。
