本實用新型涉及展覽裝置領域，特別涉及一種多媒體實物展覽展示裝置。

背景技術：

現如今，隨著社會科技的發展，多媒體及網絡廣泛應用于生活中，而通常在會議、展覽及培訓等情況下，由于受各方面因素的限制，一般僅使用投影儀、展示板等進行宣傳展示.而多媒體實物展覽展示裝置的出現完美的解決這類問題，其主要用于培訓、電話會議、展覽會等，完美替代了膠片投影儀，在各項功能及性能方面均較為優秀，已被廣大用戶所接受。目前，公開號為205122148U的中國專利公開了一種多媒體實物展覽裝置，它包括臺底座、支座、連接軸、伸縮桿、矯正旋鈕及攝像頭方盒等,通過展示臺底座上方設有支座，所述支座具有水平通孔且中間部位具有凹槽，所述凹槽安裝有展示臂，所述水平通孔內裝有連接軸并穿過所述的展示臂，所述展示臂內部裝有伸縮桿，所述伸縮桿前端側面裝有矯正旋鈕，所述伸縮桿前端下方安裝有攝像頭方盒，所述攝像頭方盒下方中間部位安裝有數字?jǐn)z像頭。這種多媒體實物展覽展示裝置雖然解決了設備投影清晰等技術問題，但是由于只使用單個照明燈，因此其投影時會產生光度不均勻、投影模糊，且無法調整光源角度，同時攜帶時可能造成燈泡損壞等。

技術實現要素：

本實用新型的目的是提供一種多媒體實物展覽展示裝置，其具有光度均勻、投影清晰、便于調整光源角度及攜帶方便的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種多媒體實物展覽展示裝置，包括底座、支架、攝像頭，所述底座左右兩側分別設有一根鉸鏈軸，所述鉸鏈軸上連有支撐架，所述支撐架上設有可通過旋轉軸旋轉控制角度的照明燈。

如此設置，通過底座左右兩端的鉸鏈軸，使得用于支撐照明燈的支撐架可進行開閉，當使用者進行攜帶或放置不使用時，可將支撐架向底座背光板進行閉合，減少占用空間，便于對整個裝置進行攜帶同時避免照明燈受到擦碰而損壞，而支撐架與照明燈之間通過旋轉軸相連，可在方便使用者在使用時調整光源方向，通過對旋轉軸的旋轉，順帶照明燈一起旋轉，從而達到使用者所需的照明角度，便于其操控及調整。

進一步設置：所述照明燈燈管為L(zhǎng)ED燈管。

如此設置，LED燈是一種將電能轉化為可見光的半導體，與常規照明燈不同在于，其采用電場發光，因此其具有較長的使用壽命，同時最為重要的是其光效高，無輻射及低功耗，與普通照明燈相比較，LED燈光效是其兩倍，使用壽命是其五十倍，同時點亮無延遲，無需啟輝器，減少裝置占有空間，同時具有更強的抗震性能，在擦碰等情況發生時可有效不被破壞，發光純度上也有較好的效果，光束較為集中，有效均勻清晰的進行照明，而發光熱量很小，在長時間使用后歸納裝置時不會燙到使用者雙手。

進一步設置：所述照明燈上設有遮光罩。

如此設置，一方面可使照明燈受到保護，避免是其直接暴露在外界，在遇到擦碰時更好的保護LED燈管，避免其直接受到損傷，另一方面遮光罩具有遮擋多余光線的作用，避免出現眩光的情況，使得影響傳輸更為清晰。

進一步設置：所述遮光罩上設有用于插入照明燈外殼的插入片。

如此設置，可便于遮光罩的拆卸及清洗，通過插入片插入至照明燈外殼，從而達到所需效果。

進一步設置：所述照明燈上設有兩條T型滑軌，所述遮光罩可通過T型滑軌插入用以固定連接。

如此設置，由遮光罩上的插入片與照明燈外殼上的T型槽結合作用，使得遮光罩可以固定連接至照明燈上。

進一步設置：所述底座表面設有背光板。

如此設置，可提供底部照明，將實物從底部進行照明，使得攝像頭可更加清晰的捕捉到圖案及文字，不會因?yàn)榈撞康幕璋刀斐蓤D案、文字的不清楚，同時背光板較薄相比底部安裝燈管等措施具有更便攜、更輕盈的優勢，同時背光板光亮均勻，使得整個平鋪在背光板上的實物清晰的表現出來。

進一步設置：所述底座前端面板上設有包括燈光控制在內的控制面板。

如此設置，通過前端的控制面板進行燈光的控制，方便操作者使用，可直接進行燈光的開關及其他功能的使用。

進一步設置：所述底座左側設有電源插口及遙控插槽。

如此設置，設置在底座左側方便其拆卸、安裝，避免電源線從周?chē)p繞，通過在左側的布局方便使用者的安裝使用，同時左側的遙控插槽可將遙控器插入其中，便于收納管理，避免亂放丟失。

進一步設置：所述底座后側連有用于支撐攝像頭的支架，所述支架與底座通過內置鉸鏈軸相連。

如此設置，可通過內置鉸鏈軸將攝像頭支架向背光板閉合，便于收縮放置空間，使整個裝置收納時占據較小的空間，便于攜帶，同時不至于對攝像頭等重要設施造成損壞。

進一步設置：所述支架與攝像頭通過旋轉縮放裝置相連，所述旋轉裝置由縮放鏡頭的縮放按鈕及旋轉桿組成。

如此設置，通過旋轉縮放裝置可旋轉鏡頭方向，一方面便于收納及調整畫面角度，另一方面則便于鏡頭的放大及縮小，使使用者可更好的觀察所投影的實物。

綜上所述，本實用新型具有以下有益效果：通過雙向照明燈及底部背光板的共同作用使需投影的實物更為清晰可見，提高光亮程度，同時由于鉸鏈軸的作用方便其收納攜帶。

附圖說明

圖1是實施例1整體結構示意圖；

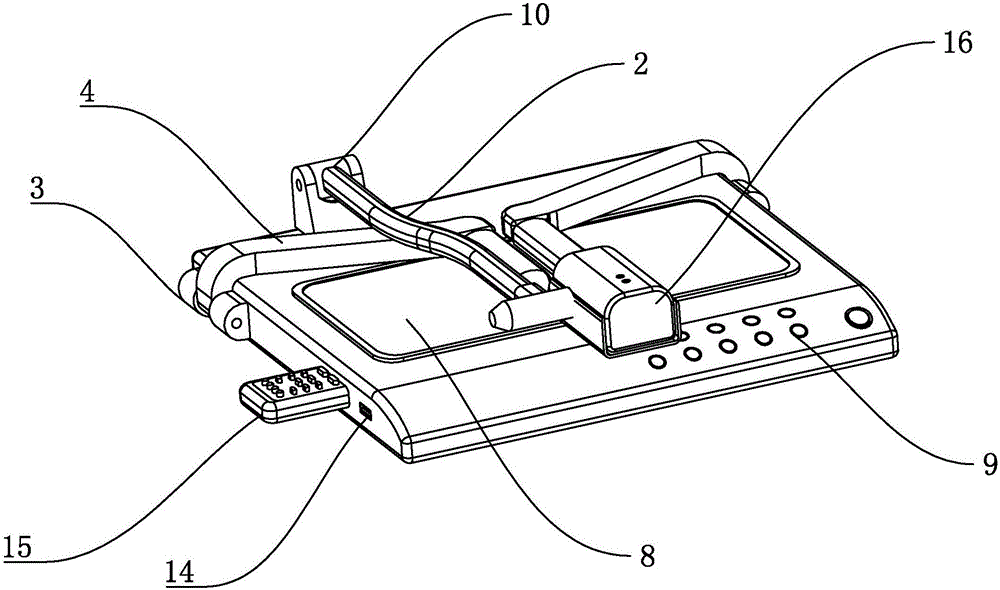

圖2是裝置收納示意圖。

圖中，1、底座；2、支架；3、鉸鏈軸；4、支撐架；5、旋轉軸；61、遮光罩；62、LED燈管；7、照明燈；8、背光板；9、控制面板；10、內置鉸鏈軸；11、縮放按鈕；12、旋轉桿；13、旋轉裝置；14、電源插口；15、遙控插槽；16、攝像頭；17、插入片；18、T型滑軌。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例1：一種多媒體實物展覽展示裝置，如圖1所示，多媒體實物展示展覽裝置，底座1上表面上設有背光板8，且底座1前段設有控制面板9，底座1一側設有遙控插槽15及電源插口14，而兩側則設有可折疊的照明燈7，照明燈7通過鉸鏈軸3與底座1相連，且支撐架4用于支撐照明燈7，而支撐架4與照明燈通過旋轉軸5連接，而照明燈7由遮光罩61及LED燈62構成，其中遮光罩內側上下端設有插入片17，用于插入照明燈7內側上下兩端的T型滑軌18內，從而進行滑動及固定，底座1后側設有內置鉸鏈軸10，內置鉸鏈軸10通過支架2支撐攝像頭16，而支架2頂端設有縮放按鈕11及旋轉桿12，用于控制攝像頭16。

通過將實物放置在背光板8上，由底部背光板8從下往上照亮實物，同時兩側照明燈7由內部LED燈管62發光，通過遮光罩61將多余光線去除，避免影像出現炫光等情況，同時遮光罩61可有效保護內置LED燈管62，因此通過兩側的照明及背光板8的共同作用將實物整體照亮，而當某些角度無法照射時，可通過旋轉軸5對照明燈7進行旋轉，調整對實物的照射角度，使用者在進行使用時可通過底座1前端的控制面板9進行操控，包括對燈光、機器的開關、攝像頭16的調整、影像的修正等，通過兩側燈管的共同作用，同時輔助以背光板8，從而使得實物被照射的較為清晰，因此在影像傳輸時可較為清晰的傳輸實物影響，提高光亮及清晰程度，當使用者進行收納時，如圖2所示，可將底座1左端端的電源拔出，將遙控器插入遙控插槽15，而照明燈7則可通過鉸鏈軸3的旋轉將其平放于背光板8上，而攝像頭16也可通過內置鉸鏈軸10的旋轉將其平放在背光板8上，使得所有的器件均平放在同一平面上，減少裝置占用面積，方便其攜帶，特別是針對展會、出差等使用者的使用，便于其隨身攜帶。

本具體實施例僅僅是對本實用新型的解釋?zhuān)洳⒉皇菍?duì)本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
