本實用新型涉及一種架空光纜鋪設中防止光纖纏結的裝置。

背景技術：

光纖通信系統是以光為載波，利用純度極高的玻璃拉制成極細的光導纖維作為傳輸媒介，通過光電變換，用光來傳輸信息的通信系統。隨著國際互聯網業務和通信業的飛速發展，信息化給世界生產力和人類社會的發展帶來了極大的推動。光纖通信作為信息化的主要技術支柱之一，必將成為21世紀最重要的戰略性產業。

光纖即為光導纖維的簡稱。從原理上看，構成光纖通信的基本物質要素是光纖、光源和光檢測器。光纖除了按制造工藝、材料組成以及光學特性進行分類外，在應用中，光纖常按用途進行分類，可分為通信用光纖和傳感用光纖。傳輸介質光纖又分為通用與專用兩種，而功能器件光纖則指用于完成光波的放大、整形、分頻、倍頻、調制以及光振蕩等功能的光纖，并常以某種功能器件的形式出現。

光纖配線設備中需要對光纜進行走線，盤儲管理。目前，光纖安裝過程中，光纖從繞線盤放線后，會呈現盤旋彎曲狀，即使安裝過程將線拉直，光纖仍會存在一定的彎曲，多條光纖光纜共存時，不可避免的造成多線間的纏結，對后續排查及維護工作造成嚴重障礙，甚至會影響光纖的正常使用。而目前，對防止光纖光纜多線間的纏結的技術鮮有報道，為了解決這一技術問題，需要繼續探索研究。

技術實現要素：

針對現有技術中的存在的上述問題，本實用新型提供一種架空光纜鋪設中防止光纖纏結的裝置，防止與其他線纜之間纏結。

本實用新型解決技術問題采用如下技術方案：

本實用新型涉及一種架空光纜鋪設中防止光纖纏結的裝置，所述裝置包括如下部件：環狀結構、活動部件，所述環狀結構上設有固定安裝口，活動部件通過固定安裝口旋轉固定，使得整個裝置被固定在光纖上。

優選地，所述裝置為陶瓷材質。

優選地，所述活動部件上設有螺紋結構。

優選地，所述固定安裝口內部設有螺紋結構。

優選地，所述活動部件和固定安裝口通過螺紋結合，旋轉固定。

優選地，所述架空光纜鋪設中采用多個固定裝置進行固定。

優選地，所述多個固定裝置之間的距離3~5m。

優選地，所述固定裝置間的距離隨著與光纖固定桿之間距離的不同而不同。

與現有技術相比，本實用新型具有如下的有益效果：

本實用新型所述一種架空光纜鋪設中防止光纖纏結的裝置，是一種可移動的、帶有螺絲固定的陶瓷裝置。本實用新型所述裝置構造簡單，使用方便，采用陶瓷材質不僅成本低，且使用過程安全可靠，多個固定裝置固定在光纖上，給光纖一向下的拉力，防止與其他線纜之間纏結，為后續的排查及維護工作提供了便利，具有較好的應用前景。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

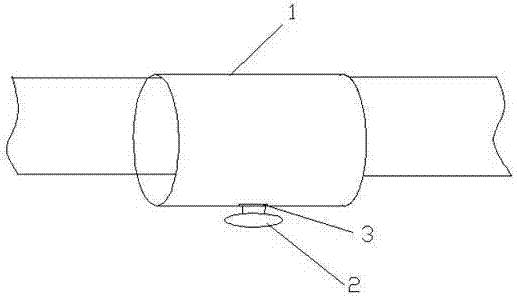

圖1為本實用新型所述防止光纖纏結裝置部件圖；

圖2為本實用新型所述防止光纖纏結裝置安裝圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。

如圖1和圖2所示，本實用新型優選實施例的一種架空光纜鋪設中防止光纖纏結的裝置，所述裝置包括如下部件：環狀結構1、活動部件2，所述環狀結構1上設有固定安裝口3，活動部件2通過固定安裝口3旋轉固定，使得整個裝置被固定在光纖上。

所述裝置為陶瓷材質。

所述活動部件2上設有螺紋結構，固定安裝口3內部設有螺紋結構，活動部件2和固定安裝口3通過螺紋結合，旋轉固定。

所述架空光纜鋪設中采用多個固定裝置進行固定。

所述多個固定裝置之間的距離3~5m。

所述固定裝置間的距離隨著與光纖固定桿之間距離的不同而不同，距離光纖固定桿越遠，固定裝置之間的距離可以適當加大。

如圖2所示，活動部件2通過固定安裝口3將環狀結構1固定在光纖上，使得光纖在所述裝置的作用下受到一向下的力，多個固定裝置固定在光纖上，使光纖處于舒展狀態，避免了因光纖自身盤旋而導致的與其他光纜的纏結，為后續的排查及維護工作提供了便利，具有較好的應用前景

以上對本實用新型的具體實施例進行了描述。需要理解的是，本實用新型并不局限于上述特定實施方式，本領域技術人員可以在權利要求的范圍內做出各種變形或修改，這并不影響本實用新型的實質內容。
