本實用新型涉及光纜熔接接頭合金保護器領域，尤其涉及一種能夠開始上色的光纜熔接接頭合金保護器。

背景技術：

隨著國家加快建設高速寬帶網絡，通信運營商加大推進光纖業務，由于光纖快速連接器質量等問題，光纜對接技術由光纖快速連接器(冷接)快速轉向光纖熱熔熔接，現市場上的光纖熱熔產品主要由光纜熔接接頭保護管和保護盒二器件組成，將光纜間的兩根光纖永久性地連接在一起，共同承擔保護光纜熔接接頭，俗稱光纜熔接接頭熱熔保護組件。

如中國專利文獻CN205317992U公開了一種光纜熔接接頭保護組件，具體地，其包括保護盒、設置在保護盒內的保護管、以及熔接孔，所述保護管的兩端分別設置光纜入口，所述保護管兩端的光纜入口相互連通形成熔接通道，在所述保護管上，保護管的中部設置溶接孔，所述熔接孔連通熔接通道；所述保護管包含熱熔管、不銹鋼棒和熱縮套管，所述熱熔管通過不銹鋼棒設置在熱熔套管內。

但是上述專利文獻所述的纜熔接接頭保護組件，至少存在以下不足之處：該保護組件中，所述熱熔管通過條狀的不銹鋼棒設置在熱熔套管內，但單個的不銹鋼棒難以對熱熔管進行全面的加強，而若設置多個不銹鋼棒將增加部件數量、繁瑣安裝操作。

綜上，現提供一種安裝簡單且能夠對光纜熔接接頭進行全方位保護的光纜熔接接頭合金保護器。

技術實現要素：

鑒于上述問題，本實用新型提供一種安裝簡單且能夠對光纜熔接接頭進行全方位保護的光纜熔接接頭合金保護器。

本實用新型提供了一種光纜熔接接頭合金保護器，其包括熱熔管、熱縮套管、以及設于所述熱熔管和熱縮套管之間的中間加強構件；所述中間加強構件呈圓柱狀且套設包裹在所述熱熔管上，所述熱縮套管套設在所述中間加強構件外。

進一步的，所述中間加強構件設為金屬加強構件。

進一步的，所述中間加強構件設為合金金屬加強構件。

進一步的，所述中間加強構件為鏤空結構。

進一步的，所述熱熔管的長度與所述熱縮套管的長度一致。

進一步的，所述中間加強構件的長度小于所述熱熔管的長度。

進一步的，所述中間加強構件的長度尺寸不小于兩個熔接接頭之間的間距尺寸。

進一步的，所述熱熔管由乙烯與醋酸乙烯共聚物制成。

進一步的，所述熱縮套管由本色低密度聚烯烴管經交聯后擴張形成。

進一步的，所述中間加強構件上成型有中間窗口。

本實用新型的有益效果：

本實用新型的所述中間加強構件是呈圓柱狀并套設包裹在所述熱熔管上，且所述熱縮套管套設在所述中間加強構件外；也就是說，所述中間加強構件相對于所述熱熔管是周向設置在其外側的，所述中間加強構件相對所述熱縮套管是周向設置在其內側的，所以該所述中間加強構件能夠對所述熱熔管進行周向的全方位加強保護，且結構簡單易于組裝操作。

附圖說明

圖1是本實用新型所述的光纜熔接接頭合金保護器示意圖；

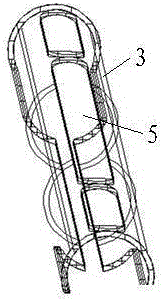

圖2是本實用新型所述的中間加強構件示意圖。

附圖標記說明：1-光纜熔接接頭；2-熱熔管；3-中間加強構件；4-熱縮套管；5-中間窗口。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1所示，本實施例提供的一種光纜熔接接頭合金保護器，其包括熱熔管2、熱縮套管4、以及設于所述熱熔管2和熱縮套管4之間的中間加強構件3；所述中間加強構件3呈圓柱狀且套設包裹在所述熱熔管2上，所述熱縮套管4套設在所述中間加強構件3外。其中，所述熱熔管2設有熔接通道，待連接的兩個光纜熔接接頭1通過對應端部的熔接通道的端口伸入所述熔接通道中。

在本實施例中，所述中間加強構件3是呈圓柱狀并套設包裹在所述熱熔管2上，且所述熱縮套管4套設在所述中間加強構件3外；也就是說，所述中間加強構件3相對于所述熱熔管2是周向設置在其外側的，所述中間加強構件3相對所述熱縮套管4是周向設置在其內側的，所以該所述中間加強構件3能夠對所述熱熔管2進行周向的全方位加強保護，且僅需設置一個所述中間加強構件3即可，其結構簡單易于組裝操作。

進一步的，所述中間加強構件3設為金屬加強構件。

具體地，在本實施例中，作為優選的實施方式，所述中間加強構件3設為合金金屬加強構件。所述合金金屬加強構件是由有色金屬與非金屬經混合熔融后具有特定硬度和延展 性能的混合物制成，該所述混合物熔融后具有特定硬度和延展性能，從而對熔融后的所述熱熔管2和所述熱縮套管4進行全方位的保護，也就是說，所述合金金屬加強構件對加熱、冷卻的熱縮套管4和熱熔管2進行全方位的保護

在上述實施例的基礎上，所述熱熔管2的長度與所述熱縮套管4的長度一致，所述中間加強構件3的長度小于所述熱熔管2的長度。其中，優選所述中間加強構件3的長度尺寸不小于兩個熔接接頭之間的間距尺寸。

進一步的，在本實施例中，所述熱熔管2由乙烯與醋酸乙烯共聚物制成，所述熱縮套管4由本色低密度聚烯烴管經交聯后擴張形成。

進一步的，所述中間加強構件3為鏤空結構。作為優選的實施方式，所述中間加強構件3上成型有中間窗口5。

在本實施例中，加熱前，光纜熔接接頭1通過所述熔接通道嵌入所述光纜熔接接頭合金保護器中，然后對該所述光纜熔接接頭合金接頭保護器進行加熱，所述合金金屬加強構件自動形成完全閉合狀態，從而將所述光纜熔接接頭1全方位的保護起來，使得所述光纜熔接接頭1免受外力破壞，且該光纜熔接接頭合金保護器具有抗壓扁性能、防扭轉性能，且延展性高，加熱冷卻效果快。

同時，加熱后所述光纜熔接接頭合金保護器將兩個所述光纜的接頭拉緊，且可以通過所述熔接通道的兩個端口判斷所述光纜熔接接頭1的位置是否處于居中，同時還可以通過所述中間窗口5用紅外檢測光或可視光檢測所述光纜熔接接頭1是否有故障。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
