本實用新型涉及一種光纖切割刀，特別涉及一種激光光纖切割刀。

背景技術：

光纖通信在實際應用中使相當有前途的一種通信技術之一，他已經成為現代化通信非常重要的支柱，光纖通信是利用光作為信息的載體，以光纖作為傳輸通道的通信方式，在光纖通信系統中，作為載波的光波頻率比電波高得多，而作為傳輸介質的光纖又比同軸電纜或?qū)Рü艿膿p耗，相對于電纜通信或微波通信，它具有許多獨特的優勢，因此光纖通信得到了廣泛的應用，在進行光纖接續時，為保證其接續效果，光纖的端面應為一個圓整、無缺口的平面，且該平面應與光纖的縱軸垂直，切割刀是光纖切割中常用的工具，是光通信施工領域中的必備工具。

傳統光纖切割采用刀片切割，刀片切割容易產生瑕疵，切縫較寬，切割精度不是很高，切割效率低下，影響光纖質量，同時，刀片切割每隔一段時間需要更換刀片進行檢查維修，更換刀片較為繁瑣，增加了維修費用。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種激光光纖切割刀。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型提供一種激光光纖切割刀，包括底座，所述底座的頂部設置有切割刀滑槽，所述切割刀滑槽的內部設置有切割刀架，所述切割刀架的內部設置有激光控制器，所述激光控制器的一側設置有繼電保護器，所述繼電保護器的一側設置有冷卻管，所述激光控制器的頂部設置有激光發生器，所述激光發生器的頂部設置有全方位旋轉組件，所述全方位旋轉組件的頂部設置有激光切割刀，所述激光切割刀的外部設置有切割槽，所述切割槽的一側設置有光纖槽，所述光纖槽的頂部設置有小壓板。

作為本實用新型的一種優選技術方案，所述切割刀滑槽的一側設置有推桿，所述推桿的一端設置有壓蓋，所述壓蓋的內部設置有PLC可編程控制器，所述PLC可編程控制器的一側設置有蓄電池。

作為本實用新型的一種優選技術方案，所述壓蓋的底部設置有大壓板，所述壓蓋的一側設置有固定螺絲，所述固定螺絲的一側設置有電源開關，所述固定螺絲的另一側設置有復位軸。

作為本實用新型的一種優選技術方案，所述底座上設置有電源插孔，所述切割刀滑槽上設置有調節螺絲，所述調節螺絲的一側設置有散熱孔。

作為本實用新型的一種優選技術方案，所述蓄電池分別與電源插孔、PLC可編程控制器、繼電保護器和冷卻管電性連接，所述PLC可編程控制器分別與全方位旋轉組件、激光控制器和激光發生器電性連接。

本實用新型所達到的有益效果是：該設備通過激光發生器和激光控制器，提高光纖切割的精確度，減少光纖切割產生的瑕疵，激光切割使得光纖的切縫較窄，提高光纖切割的質量和工作效率，同時，該設備不需更換刀片和維修刀片，減少了更換刀片的繁瑣過程，降低了維修費用。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

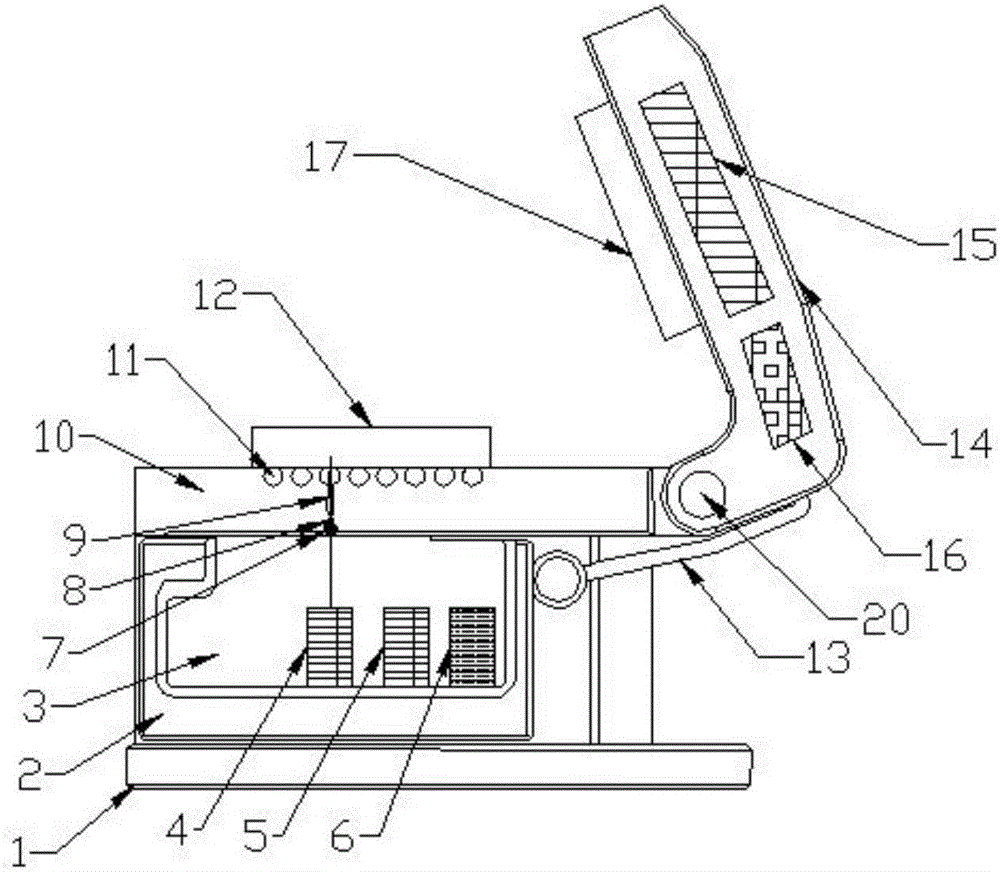

圖1是本實用新型的整體結構示意圖；

圖2是本實用新型的局部結構示意圖之一；

圖3是本實用新型的局部結構示意圖之二；

圖4是本實用新型的模塊圖；

圖中：1、底座；2、切割刀滑槽；3、切割刀架；4、激光控制器；5、繼電保護器；6、冷卻管；7、激光發生器；8、全方位旋轉組件；9、激光切割刀；10、切割槽；11、光纖槽；12、小壓板；13、推桿；14、壓蓋；15、PLC可編程控制器；16、蓄電池；17、大壓板；18、固定螺絲；19、電源開關；20、復位軸；21、電源插孔；22、調節螺絲；23、散熱孔。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1-4所示，本實用新型提供一種激光光纖切割刀，包括底座1，底座1的頂部設置有切割刀滑槽2，切割刀滑槽2的內部設置有切割刀架3，切割刀架3的內部設置有激光控制器4，激光控制器4的一側設置有繼電保護器5，繼電保護器5的一側設置有冷卻管6，激光控制器4的頂部設置有激光發生器7，激光發生器7的頂部設置有全方位旋轉組件8，全方位旋轉組件8的頂部設置有激光切割刀9，激光切割刀9的外部設置有切割槽10，切割槽10的一側設置有光纖槽11，光纖槽11的頂部設置有小壓板12。

切割刀滑槽2的一側設置有推桿13，推桿13的一端設置有壓蓋14，壓蓋14的內部設置有PLC可編程控制器15，PLC可編程控制器15的一側設置有蓄電池16，有利于提高數據處理的速度，提高切割的精確度。

壓蓋14的底部設置有大壓板17，壓蓋14的一側設置有固定螺絲18，固定螺絲18的一側設置有電源開關19，固定螺絲18的另一側設置有復位軸20，有利于啟動電源，便于壓蓋14復位。

底座1上設置有電源插孔21，切割刀滑槽2上設置有調節螺絲22，調節螺絲22的一側設置有散熱孔23，有利于散熱，防止設備的內部溫度過高損壞零部件。

蓄電池16分別與電源插孔21、PLC可編程控制器15、繼電保護器5和冷卻管6電性連接，PLC可編程控制器15分別與全方位旋轉組件8、激光控制器4和激光發生器7電性連接，有利于電能合理搭配，降低電耗。

具體的，將光纖插入光纖槽11中，啟動電源開關19，PLC可編程控制器15控制激光控制器4使得激光發生器7生成激光切割刀9，將壓蓋向下壓至閉合，則推桿13拉動切割刀滑槽2滑動，激光切割刀9隨之移動切割光纖，該設備通過激光發生器7和激光控制器4，通過激光控制器4控制激光發生器7形成的激光切割刀9進行高精度的切割，提高光纖切割的精確度，減少光纖切割產生的瑕疵。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
