本實用新型涉及光纖通信技術領域，特別是涉及一種用于塑料光纖的連接裝置。

背景技術：

光纖通信具有大容量、長距離和抗電磁干擾等優點，使得光纖通信得以在當今社會快速發展。而光纖連接器是光纖通信系統中各種裝置連接所必不可少的器件。光纖連接器是光纖與光纖之間進行可拆卸(活動)連接的器件，它把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響減到最小，這是光纖連接器的基本要求。在一定程度上，光纖連接器影響了光傳輸系統的可靠性和各項性能。

現有塑料光纖連接器結構相對復雜，使用后無法再拆卸。

技術實現要素：

本實用新型主要解決的技術問題是提供一種用于塑料光纖的連接裝置，能夠方便安裝和拆卸。

為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種用于塑料光纖的連接裝置，包括固定基體和連接頭，所述固定基體設有貫穿所述固定基體的定位孔，所述定位孔內設有限位部，所述定位孔的內壁上設有扣槽，所述扣槽從所述固定基體的表面貫穿至所述定位孔，所述扣槽內設有按壓柱，所述按壓柱上套設有彈簧，所述彈簧的下端與所述扣槽的側壁固定連接，所述彈簧的上端與所述按壓柱固定連接，所述按壓柱在所述彈簧的作用下伸出所述扣槽，在所述固定基體端面上的所述定位孔兩側均設有滑軌，所述滑軌內滑動連接有撥片，所述撥片的端部設有橡膠段，所述連接頭包括連接頭本體和位于所述連接頭本體兩側的插件，所述連接頭本體套接在塑料光纖上，所述插件的端部具有倒扣，所述兩個插件之間的距離等于所述定位孔的孔徑，當所述連接頭插入所述定位孔后，所述兩個插件彈性壓持在所述定位孔的內壁上，并且所述倒扣扣入所述扣槽，當撥動所述撥片后，所述兩個撥片的端部的橡膠段相互扣合并包裹所述連接頭本體。

優選地，所述限位部為所述定位孔內的環形凸塊。

區別于現有技術的情況，本實用新型的有益效果是：結構簡單，操作簡便，克服了現有塑料光纖連接器的缺陷和不足，實現塑料光纖的快速互連，從而能夠方便安裝和拆卸。

附圖說明

圖1是本實用新型實施例用于塑料光纖的連接裝置的徑向剖視示意圖。

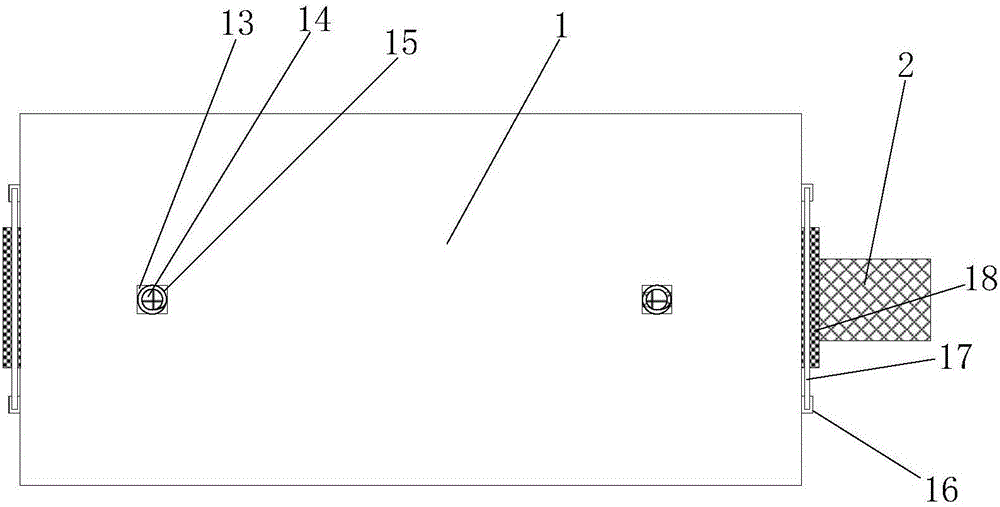

圖2是本實用新型實施例用于塑料光纖的連接裝置的俯視示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請一并參見圖1和圖2。本實用新型實施例的用于塑料光纖的連接裝置包括固定基體1和連接頭2，固定基體1設有貫穿固定基體1的定位孔11，定位孔11內設有限位部12，定位孔11的內壁上設有扣槽13，扣槽13從固定基體1的表面貫穿至定位孔11，扣槽13內設有按壓柱14，按壓柱14上套設有彈簧15，彈簧15的下端與扣槽13的側壁固定連接，彈簧15的上端與按壓柱14固定連接，按壓柱14在彈簧15的作用下伸出扣槽13，在固定基體1端面上的定位孔11兩側均設有滑軌16，滑軌16內滑動連接有撥片17，撥片17的端部設有橡膠段18，連接頭2包括連接頭本體21和位于連接頭本體21兩側的插件22，連接頭本體21套接在塑料光纖上，插件22的端部具有倒扣221，兩個插件22之間的距離等于定位孔11的孔徑，當連接頭2插入定位孔11后，兩個插件22彈性壓持在定位孔11的內壁上，并且倒扣221扣入扣槽13，當撥動撥片17后，兩個撥片17的端部的橡膠段18相互扣合并包裹連接頭本體21，以達到密封防塵的目的。

連接頭2插入定位孔11時，兩個插件22插入定位孔11并最終插到扣槽13，此時倒扣221扣入扣槽13。當連接頭2插入定位孔11后，塑料光纖于限位部12處對接，可實現塑料光纖傳輸光的對準傳輸。在本實施例中，限位部12為定位孔11內的環形凸塊。當需要拔出連接頭2時，可以按住按壓柱14，使按壓柱14伸向定位孔11，并使倒扣221脫離扣槽13，最終將連接頭2拔出。

通過上述方式，本實用新型實施例的用于塑料光纖的連接裝置結構簡單，操作簡便，克服了現有塑料光纖連接器的缺陷和不足，實現塑料光纖的快速互連，從而能夠方便安裝和拆卸。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
