本實用新型涉及激光切割機領域，具體涉及一種光纖激光切割機的排煙系統。

背景技術：

光纖激光切割機是利用光纖激光發生器作為光源的激光切割機；光纖激光切割機它既可做平面切割，也可做斜角切割加工，且邊緣整齊、平滑，適用于金屬板等高精度的切割加工，同時加上機械臂可以進行三維切割代替原本進口的五軸激光；比起普通二氧化碳激光切割機更節省空間和氣體消耗量，光電轉化率高，是節能環保的新產品，也是世界上領先技術產品之一。

在激光加工工藝中，由于材料被局部燒焦或熔化，產生大量的煙塵，這些煙塵會對激光器中的零部件及激光光路產生污染，從而影響激光器的性能和外觀，特別是對激光外光路的反射鏡、聚焦鏡的污染會嚴重影響激光器的性能，降低激光器的穩定性；且大量的煙霧對環境產生污染，不利于激光器操作人員的健康。

現有的光纖激光切割機僅僅在機架的側端設置風機，通過風機將切割嘴切割時散發的煙霧通過煙霧管道排出；然后，現有技術在第一工作臺下面無排風管道，且抽風時離切割嘴很遠，故抽風效果不好，排煙效果差；另外，現有技術中的風機一直處于工作狀態，使用壽命不長。

綜上，現有技術不能從根本上解決這一難題，需要設計一種光纖激光切割機的排煙系統來彌補上述缺陷。

技術實現要素：

本實用新型提出一種光纖激光切割機的排煙系統，用于解決現有技術中光纖激光切割機排煙效果差和風機使用壽命不長的缺陷。本實用新型結構簡單，操作方便，其能實現分段式抽風，排煙效果好。

本實用新型的技術方案是這樣實現的：

本實用新型公開一種光纖激光切割機的排煙系統，其安裝在光纖激光切割機的雙工作臺上，雙工作臺包括機架、第一工作臺、第二工作臺和傳動機構；第一工作臺、第二工作臺分別安裝在機架的兩端，且第一工作臺位于第二工作臺的水平面上方；傳動機構安裝在機架的側端，第一工作臺、第二工作臺均通過傳動機構安裝在機架上；第一工作臺的上方設有橫梁，機架兩側位于橫梁的位置處均設有導軌，橫梁通過導軌安裝在機架上；橫梁上設有升降機構，升降機構包括第一電機、絲桿和激光器固定板，激光器固定板通過絲桿連接至第一電機上；導軌上均設有加寬的延伸部，延伸部靠近激光器固定板上的激光器噴嘴；排煙系統包括排風管道、多個風機和多個傳感器；排風管道安裝在機架上，且其位于第一工作臺、第二工作臺的下方；排風管道包括主管道和與主管道連通的多個支管道，主管道安裝在第一工作臺與第二工作臺相連處的下方；多個支管道等距離安裝在第一工作臺的下方，且其中一支管道安裝在第一工作臺位于橫梁位置處的下方；多個風機分別對稱安裝在第一工作臺的兩側端，且其中兩個風機分別安裝在延伸部上；多個傳感器分別安裝在機架上靠近風機的位置，且多個傳感器、多個風機均電連接至光纖激光切割機的電器柜。

其中，第一工作臺的外圍一體成型有一矩形鈑金外罩，矩形鈑金外罩的高度為1.8m～2.5m，矩形鈑金外罩的第一側面上設有檢修門，矩形鈑金外罩的第二側面、第三側面上均設有觀察窗，矩形鈑金外罩第四側面的下端鏤空。

其中，傳動機構包括可反轉電機、第一滾筒、鏈輪和第二滾筒，第一滾筒固定在機架靠近第一工作臺的側端底部，第二滾筒固定在機架靠近第二工作臺的側端底部；鏈輪安裝在第一滾筒和第二滾筒的表面；第一滾筒、第二滾筒均連接至可反轉電機；第一工作臺安裝在鏈輪的上端面，第二工作臺安裝在鏈輪的下端面。

其中，第二工作臺與第一工作臺的結構相同；第一工作臺、第二工作臺上均等距離間隔設置多排托料支撐件，機架的兩端均設有擋板，多排托料支撐件的兩端分別固定在機架的兩端擋板上。

其中，第二工作臺的下方設有煙塵吸收處理裝置，煙塵吸收處理裝置電連接至光纖激光切割機的電器柜；主管道連通至煙塵吸收處理裝置。

其中，風機的數量是支管道數量的兩倍，且風機的數量等于傳感器的數量。

其中，支管道設有4根，風機設有8個，傳感器設有8個。

其中，機架上靠近主管道的位置設有抽風機和壓力傳感器，抽風機、壓力傳感器均電連接至光纖激光切割機的電器柜。

與現有技術相比，本實用新型具有如下優點：

本實用新型通過設置排風管道、多個傳感器和多個風機，排風管道包括主管道和多個支管道，可實現分段式抽氣排煙，當激光器噴嘴開始工作時，機架上位于橫梁兩側位置處的兩個傳感器感應到激光器噴嘴開始切割時，兩個傳感器分別將信號反饋至電器柜，控制延伸部上的風機開始工作，將激光器噴嘴產生的煙塵抽至橫梁位置處下方的支管道；當機架兩側其他的傳感器分別感應到與其對應的支管道中有煙塵過來市時，將信號反饋至電器柜，并控制與其對應的風機開始工作，將激光器噴嘴產生的煙塵通過多個支管道輸送至主管道中；當?shù)谝还ぷ髋_上的物料切割完畢后，激光器噴嘴停止工作，第一工作臺與第二工作臺進行交換時，當傳感器感應到第一工作臺的重量且同時感應不到煙塵時，將信號反饋至電器柜，并控制相應的風機停止工作，如此反復循環工作；本實用新型分段式抽氣排煙，不僅避免了因風機與煙塵距離太遠導致排煙效率不高的缺陷，還可減輕風機的抽氣壓力，延長其使用壽命。

本實用新型通過設置煙塵吸收處理裝置，再將煙塵排出之前，先將煙塵中的有害物質吸收后再排放出來，避免污染空氣。

本實用新型通過設置矩形鈑金外罩，既可以防止工作人員接觸到激光器輻射出來的光線，防止切割時碎屑飛濺出來，還可以防止切割時煙塵跑出。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

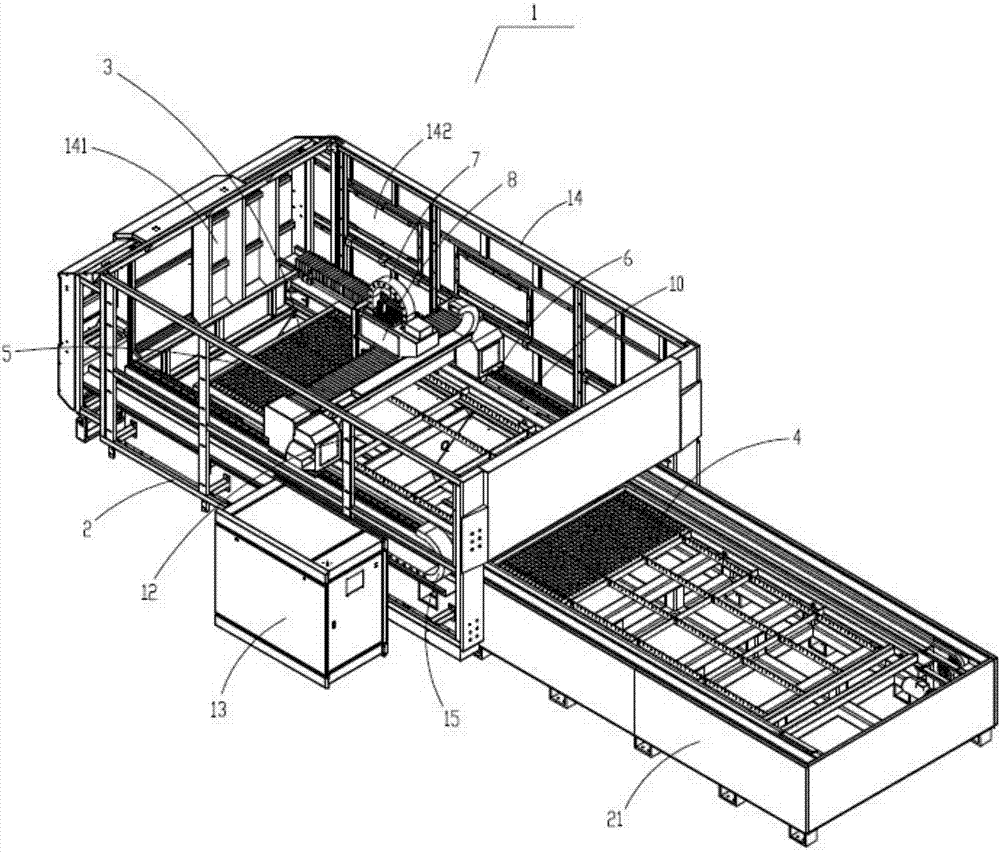

圖1是本實用新型光纖激光切割機的雙工作臺的結構示意圖；

圖2是本實用新型光纖激光切割機的排煙系統的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參照圖1及圖2，本實用新型公開一種光纖激光切割機的排煙系統，其安裝在光纖激光切割機的雙工作臺1上，雙工作臺1包括機架2、第一工作臺3、第二工作臺4和傳動機構(未圖示)；第一工作臺3、第二工作臺4分別安裝在機架2的兩端，且第一工作臺3位于第二工作臺4的水平面上方；傳動機構安裝在機架的側端，第一工作臺3、第二工作臺4均通過傳動機構安裝在機架2上；第一工作臺3的上方設有橫梁5，機架兩側位于橫梁5的位置處均設有導軌6，橫梁5通過導軌6安裝在機架2上；橫梁5上設有升降機構(未圖示)，升降機構包括第一電機(未圖示)、絲桿7和激光器固定板8，激光器固定板8通過絲桿7連接至第一電機上；導軌6上均設有加寬的延伸部61，延伸部靠近激光器固定板8上的激光器噴嘴(未圖示)；排煙系統包括排風管道、多個風機9和多個傳感器10；排風管道安裝在機架上，且其位于第一工作臺3、第二工作臺4的下方；排風管道包括主管道11和與主管道11連通的多個支管道12，主管道11安裝在第一工作臺3與第二工作臺4相連處的下方；多個支管道12等距離安裝在第一工作臺3的下方，且其中一支管道12安裝在第一工作臺3位于橫梁5位置處的下方；多個風機9分別對稱安裝在第一工作臺3的兩側端，且其中兩個風機9分別安裝在延伸部上；多個傳感器10分別安裝在機架上靠近風機9的位置，且多個傳感器、多個風機均電連接至光纖激光切割機的電器柜13。

本實用新型升降機構的設置，可方便調節激光器的高度，當激光器與第二工作臺的距離不適合工作時，本領域技術人員可通過第一電機帶動絲桿上下移動，進而帶動激光器上下移動，調整激光器與第二工作臺的高度，方便切割。本實用新型激光切割頭通過不銹鋼螺釘固定至激光器固定板上，使用不銹鋼螺釘，可防止在海運過程中受潮生銹。

本實用新型第一工作臺3的外圍一體成型有一矩形鈑金外罩14，矩形鈑金外罩14的高度為1.8m～2.5m，矩形鈑金外罩的第一側面上設有檢修門141，矩形鈑金外罩的第二側面、第三側面上均設有觀察窗142，矩形鈑金外罩第四側面的下端鏤空。本實用新型矩形鈑金外罩的設置，既可以防止工作人員接觸到激光器輻射出來的光線，還可以防止切割時碎屑飛濺出來；檢修門的設置，方便技術人員對其激光器進行安裝、維護和更換；觀察窗的設置，方便技術人員實施觀察激光器的工作情況。

本實用新型傳動機構包括可反轉電機(未圖示)、第一滾筒(未圖示)、鏈輪15和第二滾筒(未圖示)，第一滾筒固定在機架靠近第一工作臺的側端底部，第二滾筒固定在機架靠近第二工作臺的側端底部；鏈輪安裝在第一滾筒和第二滾筒的表面；第一滾筒、第二滾筒均連接至可反轉電機；第一工作臺安裝在鏈輪的上端面，第二工作臺安裝在鏈輪的下端面。

本實用新型第二工作臺與第一工作臺的結構相同；第一工作臺3、第二工作臺4上均等距離間隔設置多排托料支撐件(未圖示)，機架2的兩端均設有擋板21，多排托料支撐件的兩端分別固定在機架的兩端擋板上。本實用新型托料支撐件為齒狀，可以增加物料與第一工作臺、第二工作臺的摩擦系數，起到防滑的效果；本領域技術人員根據第一工作臺、第二工作臺的大小和實際需求，選擇托料支撐件的排數。

本實用新型第二工作臺的下方設有煙塵吸收處理裝置16，煙塵吸收處理裝置電連接至光纖激光切割機的電器柜；主管道連通至煙塵吸收處理裝置。本實用新型煙塵吸收處理裝置的設置，可將煙塵中的有害物質吸收后再排放出來，避免污染空氣。

本實用新型風機的數量是支管道數量的兩倍，且風機的數量等于傳感器的數量。本領域技術人員將支管道設有4根，風機設有8個，傳感器設有8個；本領域技術人員根據實際需求和第一工作臺的長度可將支管道、風機、傳感器設置為其它數量，達到高效將切割器噴嘴切割時產生的煙塵排出即可。

本實用新型機架上靠近主管道的位置設有抽風機和壓力傳感器，抽風機、壓力傳感器均電連接至光纖激光切割機的電器柜。本實用新型抽風機的設置，用于將支管道中輸送的煙塵抽至主管道中，壓力傳感器的設置，用于控制抽風機的開關。

本實用新型在使用時，當激光器噴嘴開始工作時，機架上位于橫梁兩側位置處的兩個傳感器感應到激光器噴嘴開始切割時，兩個傳感器分別將信號反饋至電器柜，控制延伸部上的風機開始工作，將激光器噴嘴產生的煙塵抽至橫梁位置處下方的支管道；當機架兩側其他的傳感器分別感應到與其對應的支管道中有煙塵過來市時，將信號反饋至電器柜，并控制與其對應的風機開始工作，將激光器噴嘴產生的煙塵通過多個支管道輸送至主管道中；當?shù)谝还ぷ髋_上的物料切割完畢后，激光器噴嘴停止工作，第一工作臺與第二工作臺進行交換時，當傳感器感應到第一工作臺的重量且同時感應不到煙塵時，將信號反饋至電器柜，并控制相應的風機停止工作，如此反復循環工作；本實用新型分段式抽氣排煙，不僅避免了因風機與煙塵距離太遠導致排煙效率不高的缺陷，還可減輕風機的抽氣壓力，延長其使用壽命。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
