本實用新型屬太陽能利用技術領域，涉及一種太陽能熱發電反射部件，特別是一種帶有減反膜涂層結構的太陽能熱發電專用太陽能反射鏡。

背景技術：

煤炭、石油、天然氣等化石能源的日益枯竭以及核泄漏事件引發了人類對新能源戰略的再度思考，終于將太陽能定為“近期急需的補充能源”和“未來能源結構的基礎”。中國作為一個以煤炭為主要能源的國家，能源緊缺、環境污染已成為制約經濟社會可持續發展的瓶頸，對新能源的開發利用就顯得尤為重要。太陽能熱發電(CSP)以聚焦技術為主，根據光線采集方式不同，分為塔式、槽式和碟式，其中槽式CSP技術是目前國際上唯一商業化的太陽能熱發電技術，所用的反射鏡的尺寸以1640×1700mm和1510mm×1700mm為主。

反射鏡作為太陽能集熱器的核心部件，直接決定整個系統的集熱效率。目前，太陽能發電用拋物面反射鏡在國內還處于起步階段，難以在短時期內滿足國內熱發電市場對反射鏡的大量需求，由于沒有自主知識產權，技術推廣和應用也受到一定限制。因此，自主研發高反射率的反射鏡對于我國太陽能熱發電產業的發展至關重要。由于光學系統中不同界面上由于折射率的差異會存在光線反射，從而引起聚光能量的損失，這大大降低了太陽能熱發電系統的效率。目前這種反射鏡均沒有在表面涂覆減反涂層，同時現有的非專用減反涂層不能有效地減少太陽光的反射，并且還存在硬度不夠等問題，嚴重影響整個太陽能熱發電裝置的光熱效率和使用壽命。

技術實現要素：

本實用新型的目的是以現有太陽能反射鏡結構為基礎，提供一種具有減反膜涂層的太陽能熱發電專用反射鏡，以增加現有太陽能反射鏡對太陽光的反射率，同時提高環境穩定性(耐海水、潮濕、酸堿等腐蝕)、硬度和使用壽命。

本實用新型的太陽能反射鏡，依次由保護層、銀鏡層、6mm超白熱彎玻璃和減反膜涂層組成。減反膜涂層涂覆在熱彎玻璃的上表面。

通過以上方式得到的四層結構的太陽能反射鏡，在反射鏡表面具有一層減反膜涂層，不僅具有高的太陽光反射率，且環境穩定性(耐海水、潮濕、酸堿等腐蝕)好，硬度高，從而延長太陽能反射鏡的使用壽命，可廣泛應用于太陽能熱發電裝置中。其中制備減反膜采用的溶膠-凝膠法中，首先合成溶膠，再利用提拉法制備得到的納米多孔薄膜具有折射率可控、制備成本低、制備工藝簡單等優點。

附圖說明

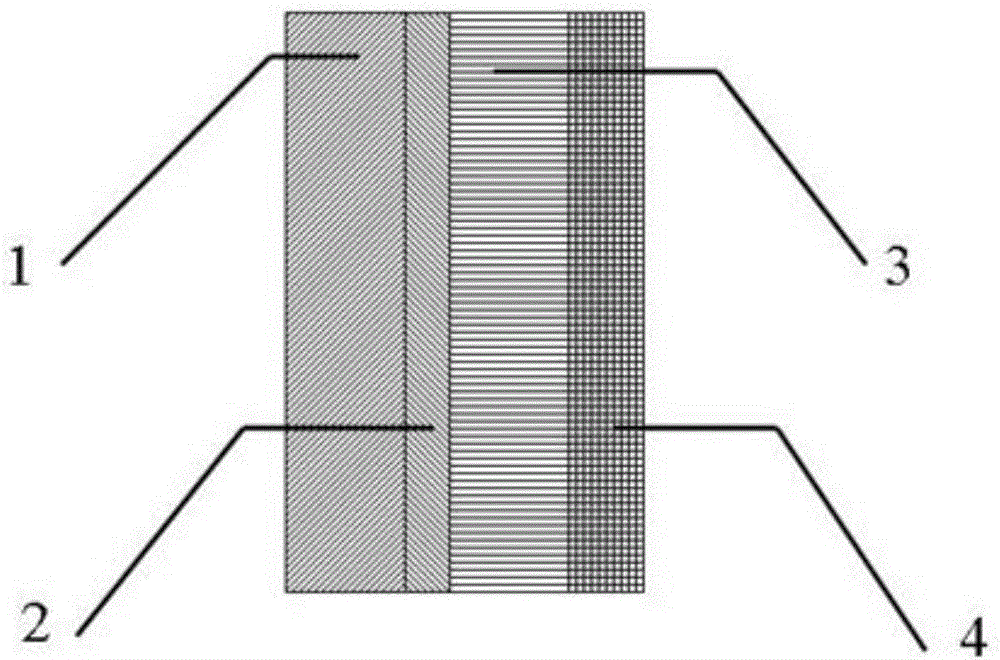

圖1為本實用新型具有減反膜涂層的太陽能專用反射鏡結構示意圖。

具體實施方式

下面通過具體實施例對本實用新型作進一步的詳細描述。

參見圖1所示，本實用新型的具有減反膜涂層的太陽能專用反射鏡，依次由保護層1、銀鏡層2、6mm超白熱彎玻璃3和減反膜涂層4組成。減反膜涂層4利用溶膠-凝膠法以提拉工藝制備在熱彎玻璃3的上表面上。

本實用新型的完整技術方案是：根據外形數字模型，切裁超白玻璃，將超白玻璃彎鋼化，再在熱彎玻璃的上表面涂覆減反膜層，最后在熱彎玻璃下表面真空鍍銀制備太陽能反射鏡。

由于太陽能反射鏡可以將陽光匯聚到一點(線)，需要將超白玻璃原片加工到一定的弧度尺寸，同時還要求其具有一定的強度，因此彎鋼化技術就可以滿足以上要求。先將原片玻璃加熱到其軟化點，再利用自重或者外界壓力將玻璃彎成一定的形狀，最后通過快速、均勻的冷卻得到具有一定弧度要求的槽式太陽能反射鏡專用玻璃。太陽能反射鏡需要具有性能穩定、反射率高、易清潔、抗變形能力強、耐環境性能好等特點。因此反射材料一般要求：1.必須具備很高的反射率，對于有焦點的反射鏡要求有很高的鏡面反射率；2.材料經久耐用，在塵埃、廢氣的污染及長期紫外輻照下，反射率變化很小，在風力和自重作用下，變形很小；3.加工方便，清掃灰塵容易，更換反射鏡方便。雖然銀膜具有高達92％以上的反射率，但它和空氣中的硫化氫、水氣、氧等相遇后發生化學變化，會很快失去光澤，所以它只能用在玻璃鏡的背面。由于背面反射鏡基材必須有很高的透過率，表面需要平滑并且不容易老化、損傷，因此采用具有強度高、透過率高等優點的6mm超白鋼化玻璃作為背面鏡基材進行真空鍍銀；由于銀在空氣中易與空氣中硫化氫等發生化學變化而使反射率大大下降，需要在銀上再做一層背面保護層才能使用，要求其具有較高的強度，良好的保護作用。

本實用新型是在6mm超白熱彎玻璃制備工藝中，在上表面增加一層減反膜涂層。減反膜涂層可以是單層的二氧化硅(SiO₂)或二氧化鈦(Ti O₂)，也可以是SiO₂/TiO₂或TiO₂/SiO₂雙層膜，還可以是SiO₂/TiO₂/SiO₂多層復合膜。由于減反膜涂層的折射率可以連續調節，從而有效地降低本體材料的折射率，使其具有很高的太陽光反射率，同時適當?shù)臒崽幚碛挚梢允雇繉又械腟i—OH(或者Ti—OH)基團聚合成Si—O—Si(或者Ti—O—Ti)的交聯網絡結構，從而使其環境穩定性(耐海水、潮濕、酸堿等腐蝕)好，硬度高，采用復合膜可以進一步提高太陽能反射鏡的環境穩定性，并降低太陽光在鏡面的反射率。

制備該減反膜涂層4的方法可采用溶膠-凝膠法，主要反應原料為Si(OC₂H₅)₄或Ti(OC₂H₅)₄，通過加入適當配比的溶劑、催化劑，在30～40℃下反應4h，再在室溫下陳化5～20天，最終制備得到SiO₂和/或TiO₂溶膠。采用提拉法將制備得到的納米多孔SiO₂和/或TiO₂涂覆到6mm超白熱彎玻璃上表面，得到的涂層先在干凈、干燥的室溫環境中靜置1h，再在50～70℃下預處理30min，最后在100～150℃下熱處理4h，最終得到具有減反膜涂層(折射率為1.13～1.40(300-2500nm處))的太陽能反射鏡，減反膜涂層的厚度為500-1000nm。

以上所述實施例僅表達了本實用新型的實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
