本實用新型涉及成像設備領域，特別是涉及一種成像設備及其鏡頭蓋組件。

背景技術：

一般成像設備都配設有鏡頭蓋，用以保護鏡頭，避免鏡頭刮傷或臟污等。然而，由于該鏡頭蓋通常裸露在外，且成像設備使用前需將該鏡頭蓋取下，使得該鏡頭蓋容易掉落遺失，而引起使用者的困擾。鑒于此，現有技術中采用了防丟繩，將鏡頭蓋連接在成像設備的外殼上。但是，在移動成像設備的情形下，鏡頭蓋會隨防丟繩任意甩動，這對于例如消防救援用的成像設備上的鏡頭的鏡頭蓋來說，這種分秒必爭的應用場合很可能會出現鏡頭被鏡頭蓋遮住，影響營救人員工作效率的問題。

因此，希望有一種技術方案來克服或至少減輕現有技術的上述缺陷中的至少一個。

技術實現要素：

本實用新型的目的在于提供一種成像設備鏡頭蓋組件來克服或至少減輕現有技術的上述缺陷中的至少一個。

為實現上述目的，本實用新型提供一種成像設備鏡頭蓋組件，所述成像設備鏡頭蓋組件包括：鏡頭蓋體；和固定構件，其設于所述鏡頭蓋體上，并以可拆卸的方式固定連接到成像設備的外殼上。

進一步地，所述固定構件包括：突起結構，其以卡入的方式固定連接到所述外殼底部的孔結構中。

進一步地，所述突起結構呈圓柱形，其以過盈配合的方式卡入到所述外殼底部的三腳架安裝孔中。

進一步地，所述成像設備鏡頭蓋組件還包括：柔性連接件，其第一端以可拆卸的方式連接到所述外殼，第二端固定連接所述鏡頭蓋體。

進一步地，所述柔性連接件上臨近其第一端的位置設有定位孔，該定位孔用于套設在三腳架固定板的內側表面的定位柱外，并藉由所述三腳架固定板壓緊到外殼上的壓緊力將所述柔性連接件的第一端固定連接在所述外殼上。

進一步地，所述柔性連接件呈帶狀。

本實用新型還提供一種成像設備，包括：外殼；和鏡頭蓋；所述鏡頭蓋為如上所述的成像設備鏡頭蓋組件。

進一步地，所述成像設備還包括：三腳架固定板；所述成像設備鏡頭蓋組件以可拆卸的方式固定連接到所述三腳架固定板。

進一步地，所述三腳架固定板前端的內側表面設有定位柱，該定位柱穿設在所述成像設備鏡頭蓋組件的柔性連接件的定位孔中，并藉由所述三腳架固定板壓緊到外殼上的壓緊力將所述柔性連接件的第一端固定連接在所述外殼上。

進一步地，所述成像設備為消防救援用的成像設備。

由于本實用新型能夠通過設在鏡頭蓋體上的固定構件將成像設備的鏡頭組件取下的鏡頭蓋體固定到成像設備的外殼上，因此既避免了鏡頭蓋體從鏡頭組件取下后丟失的風險，又避免了在移動成像設備的情形下由于鏡頭蓋體的晃動引起鏡頭的視線被遮擋。

附圖說明

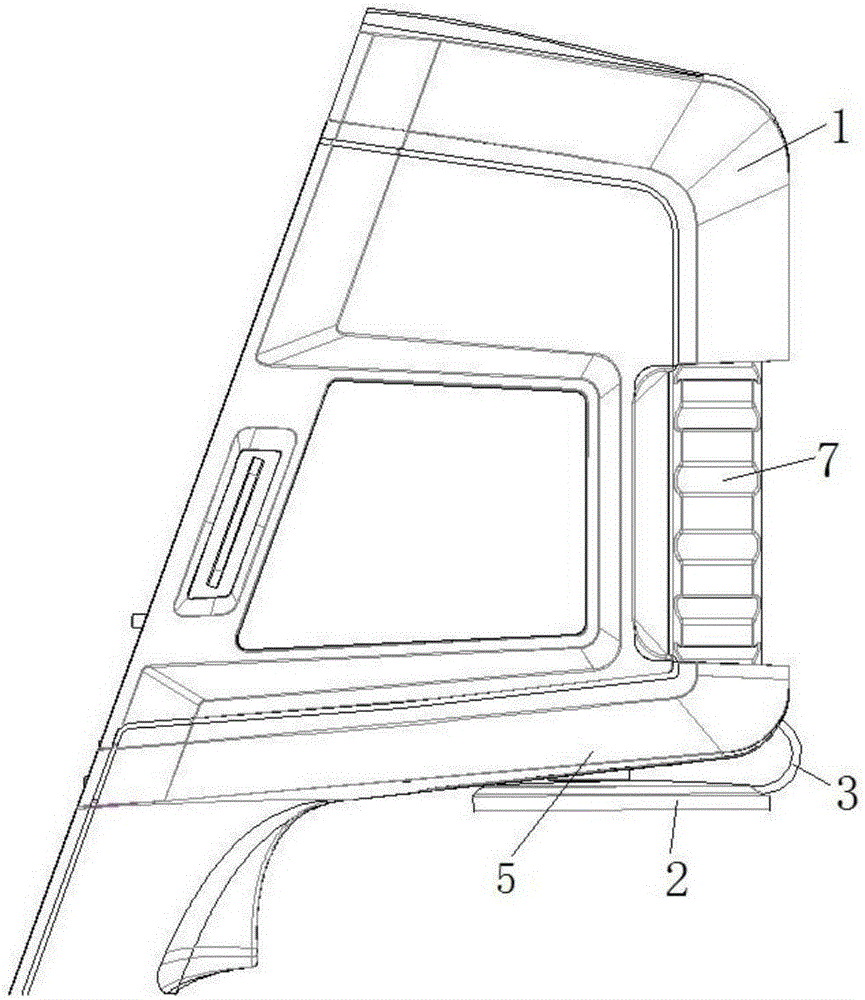

圖1是本實用新型所提供的成像設備鏡頭蓋組件中的鏡頭蓋體遮擋鏡頭的狀態示意圖。

圖2是本實用新型所提供的成像設備鏡頭蓋組件中的鏡頭蓋體從鏡頭上移開后的固定狀態示意圖。

圖3是圖2中的局部剖面示意圖，以示意出成像設備鏡頭蓋組件的組成。

圖4是圖1中的成像設備鏡頭蓋組件的結構示意圖。

圖5是圖1中的三腳架固定板從外殼移除后的結構示意圖。

圖6是圖1中的三腳架固定板的內側表面結構示意圖。

附圖標記：

具體實施方式

在附圖中，使用相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面結合附圖對本實用新型的實施例進行詳細說明。

在本實用新型的描述中，術語“中心”、“縱向”、“橫向”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型保護范圍的限制。

如圖1和圖2所示，本實施例所提供的成像設備鏡頭蓋組件包括鏡頭蓋體2和固定構件，其中：

圖1示出的是成像設備未開啟的狀態示意圖，鏡頭蓋體2與鏡頭組件6配合固定，以罩設在鏡頭外，如圖1所示，鏡頭蓋體2用于罩設在鏡頭外，用于避免鏡頭刮傷或臟污等。

圖2示出的是成像設備開啟的狀態示意圖，當需要開啟成像設備的時候，可將鏡頭蓋體2與鏡頭組件6分離，從鏡頭組件6取下鏡頭蓋體2，如圖2所示，在需要使用鏡頭進行拍攝的時候，需要將鏡頭蓋體1從鏡頭組件6上取下，使鏡頭裸露于外。所述固定構件設于鏡頭蓋體2上，并以可拆卸的方式固定連接到成像設備的外殼1上,這樣可以將從鏡頭組件6上摘取下來的鏡頭蓋體2固定連接在外殼1上，也可以在成像設備關閉，需要罩設鏡頭的情形下，將固定在外殼1上的鏡頭蓋體2拆卸下來，然后罩設在鏡頭外。因此既避免了鏡頭蓋體2從鏡頭組件6取下后丟失的風險，又避免了在移動成像設備的情形下由于鏡頭蓋體2的晃動引起鏡頭的視線被遮擋。

如圖3所示，在一個實施例中，所述固定構件包括突起結構4，其可以一體成型在鏡頭蓋體2的外側面，也可以采用其它固定連接方式。突起結構4以卡入的方式固定連接到外殼1底部的孔結構中，該孔結構可以是三腳架固定板5上原有的三腳架安裝孔51。這種情形下，在需要利用三腳架固定支撐成像設備的時候，三腳架安裝孔51用于安裝三腳架。而在移動成像設備的過程中，不使用三腳架，此時的三腳架安裝孔51處于閑置狀態，突起結構4以卡 入的方式固定連接到三腳架安裝孔51，以實現鏡頭蓋體2固定連接在外殼1的底部。本實施例設置突起結構4恰好能夠卡入到三角安裝孔51中，其一方面利用了成像設備上現有的安裝部件，另一方面增設突起結構4易于制作，均有利于節約成本，操作簡單。

需要說明的是，用于連接突起結構4的外殼1底部的孔結構還可以是另外新增設在外殼1底部的孔，這樣在三腳架支撐使用三角安裝孔51的同時，仍然可以將鏡頭蓋體2固定連接在外殼1的底部。

優選地，由于三腳架安裝孔51為圓柱形的盲孔，與此相對應地，突起結構4呈圓柱形，并以過盈配合的方式卡入到三腳架安裝孔51中，以固定鏡頭蓋體2。

如圖4至圖6所示，在一個實施例中，所述成像設備鏡頭蓋組件還包括柔性連接件3，“柔性”可解釋為撓性，是相對“剛性”而言的一種物體特性，柔性連接件3可以是繩或帶等。優選地，柔性連接件3呈帶狀。

柔性連接件3具有第一端和第二端，第一端以可拆卸的方式連接到外殼1，第二端固定連接鏡頭蓋體2。這樣方便鏡頭蓋體2在損壞之后更換方便。

在一個實施例中，柔性連接件3上臨近其第一端的位置設有定位孔31，圖中示意出兩個定位孔31。該定位孔31用于套設在三腳架固定板5的內側表面的定位柱52外，并藉由三腳架固定板5壓緊到外殼1上的壓緊力將柔性連接件3的第一端固定連接在外殼1上。這樣，即便是鏡頭蓋體2從鏡頭組件6上取下之后，仍然連接在外殼1上。

本實用新型還提供一種成像設備，所述成像設備包括外殼1、三腳架固定板5和鏡頭蓋。其中，所述鏡頭蓋為上述實施例中所述的成像設備鏡頭蓋組件。

在一個實施例中，所述成像設備鏡頭蓋組件以可拆卸的方式固定連接到三腳架固定板5。

具體地，三腳架固定板5前端的內側表面設有定位柱52，該定位柱52穿設在所述成像設備鏡頭蓋組件的柔性連接件3的定位孔31中，并藉由三腳架固定板5壓緊到外殼1上的壓緊力將柔性連接件3的第一端固定連接在外殼1上。

所述成像設備為消防救援用的成像設備，將鏡頭蓋體1從鏡頭上取下后固定，既不存在鏡頭蓋丟失風險，又避免了設備在消防救援過程中由于鏡頭蓋晃動引起鏡頭視線被遮擋，影響救援結果的現象。

最后需要指出的是：以上實施例僅用以說明本實用新型的技術方案，而非對其限制。本領域的普通技術人員應當理解：可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和范圍。
