本發明涉及監控領域，尤其涉及一種遠程監控的方法及系統。

背景技術：

傳統的遠程監控系統包括基于有源傳感器的遠程監控系統和基于無源傳感器的遠程監控系統，其中：

基于有源傳感器的遠程監控系統包括遠程視頻監控系統、遠程雷達系統等，如圖1所示，其系統由自帶電源的有源傳感器將感知到的信息通過電力線傳輸到遠程服務器進行分析和存儲，此遠程監控系統中的有源傳感器自身需要攜帶電源，使得單個器件體積較大且電源需要定時更替，單個傳感器收集到的信息需要通過電力線與遠程服務器通信，如圖2所示，多個傳感器則需要多條電力線與遠程服務器連接通信，在工程上存在架設電力線的復雜和定期更替器件中電源模塊的麻煩，且有源傳感器在一些希望無電磁干擾的環境也不適合。

基于無源傳感器的遠程監控系統包括基于光纖光柵的溫度遠程監控系統、基于光纖的周界安防系統等，如圖3和圖4所示，其系統由一個或者多個光纖傳感器，光纖傳感器內部雖然不需要供電電源，但是外部需要光纖與一個信號發送接收設備相連，以便傳感器的光波激勵與信息的接收，信號發送接收設備將接收到的信息通過電力線傳輸到遠程服務器進行分析和存儲，此遠程監控系統中的無源傳感器雖然不需要自身攜帶電源，但是仍然需要器件與信號發送接收設備之間鋪設光纖，工程上面一樣也會增加難度，而且線路上光纖的擾動也會干擾無源傳感器信號返回后的解調，出現信息誤判或者錯判的情況。

目前市場上還有一種利用UHF(ultra high frequency，特高頻)的傳感器標簽、天線和雙標簽讀寫器的遠程監控系統，如圖5所示，需要天線與兩個標簽讀寫器和UHF的傳感器之間進行射頻信號的交互進行數據的傳輸，其中兩個讀寫器，一個讀寫器用于讀寫傳感信息，一個讀寫器用于讀寫貨品的信 息，這種帶UHF的傳感器本身發出的射頻信號對外界環境就是一種信號干擾，且需要兩個讀寫器，因此，某些不希望有電磁干擾以及員工手持一個讀寫器進行監測的環境下并不適用。

技術實現要素：

本發明的主要目的在于提供一種遠程監控的方法，旨在解決現有技術遠程監控系統容易產生電磁干擾，需要外部供電及長距離鋪設電線或者光纖的問題。

為實現上述目的，本發明提供一種遠程監控方法，所述遠程監控方法包括：

OEID讀寫器通過光無線通訊向至少一個帶OEID的傳感器發送控制命令；

所述帶OEID的傳感器接收到所述控制命令后，根據所述控制命令采集數據，將采集的數據發送至所述OEID讀寫器；

所述OEID讀寫器接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端。

優選地，所述OEID讀寫器通過光無線通訊向至少一個帶OEID的傳感器發送控制命令的步驟包括：

當所述控制命令為開啟指令時，所述OEID讀寫器對單個帶OEID的傳感器發送開啟指令，或對多個帶OEID的傳感器進行廣播發送開啟指令；

當所述控制命令為收集傳感器信息指令時，所述OEID讀寫器啟動點到點通信協議功能對單個所述帶OEID的傳感器發送所述收集傳感器信息指令，或啟動點到多點通信協議功能對多個所述帶OEID的傳感器發送所述收集傳感器信息指令；

當所述控制命令為結束讀取指令時，所述OEID讀寫器對單個帶OEID的傳感器發送結束讀取指令，或依次對點到多點協議中的多個帶OEID的傳感器發送結束讀取指令。

優選地，所述帶OEID的傳感器接收到所述控制命令后，根據所述控制命 令采集數據，將采集的數據發送至所述OEID讀寫器的步驟包括：

當所述控制命令為開啟指令時，所述帶OEID的傳感器開啟收集傳感器信息功能，并向OEID讀寫器發送已開啟功能回復；

當所述控制命令為收集傳感器信息指令時，所述帶OEID的傳感器將收集到的監測數據發送給OEID讀寫器；

當所述控制命令為結束讀取指令是，所述帶OEID的傳感器停止發送所述收集到的監測數據，并向OEID讀寫器發送結束發送命令。

優選地，所述OEID讀寫器接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端的步驟之后還包括：

所述監控終端判斷接收的數據是否已超過閥值，若是，則所述監控終端發出報警；

所述監控終端向所述OEID讀寫器發送結束讀取命令。

此外，為實現上述目的，本發明還提供一種遠程監控系統，所述遠程監控系統包括：OEID讀寫器和至少一個帶OEID的傳感器，其中：

所述OEID讀寫器，用于通過光無線通訊向至少一個帶OEID的傳感器發送控制命令，接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端；

所述帶OEID的傳感器，用于接收到所述控制命令后，根據所述控制命令采集數據，將采集的數據發送至所述OEID讀寫器。

優選地，所述OEID讀寫器還用于：

當所述控制命令為開啟指令時，對單個帶OEID的傳感器發送開啟指令，或對多個帶OEID的傳感器進行廣播發送開啟指令；

當所述控制命令為收集傳感器信息指令時，啟動點到點通信協議功能對單個所述帶OEID的傳感器發送所述收集傳感器信息指令，或啟動點到多點通信協議功能對多個所述帶OEID的傳感器發送所述收集傳感器信息指令；

當所述控制命令為結束讀取指令時，對單個帶OEID的傳感器發送結束讀取指令，或依次對點到多點協議中的多個帶OEID的傳感器發送結束讀取指 令。

優選地，所述帶OEID的傳感器還用于：

當所述控制命令為開啟指令時，開啟收集傳感器信息功能，并向OEID讀寫器發送已開啟功能回復；

當所述控制命令為收集傳感器信息指令時，將收集到的監測數據發送給OEID讀寫器；

當所述控制命令為結束讀取指令是，停止發送所述收集到的監測數據，并向OEID讀寫器發送結束發送命令。

優選地，所述系統還包括：

監控終端，用于接收所述帶OEID的傳感器發送的數據，并判斷接收的數據是否已超過閥值，若是，則發出報警；所述監控終端還用于向所述OEID讀寫器發送結束讀取命令。

優選地，所述帶OEID的傳感器包括電源管理模塊、控制芯片模塊、數據存儲模塊、光發射模塊、PVD(光伏電池接收器)接收模塊和傳感器件，其中：

所述傳感器件，用于監測實時數據；

電源管理模塊，用于電能的供給；

數據存儲模塊，用于存儲數據；

PVD接收模塊，用于接收外界命令信號及外界光，并將外界光轉化成電能儲備在電源管理模塊中；

光發射器，用于發射光信號進行光無線通信；

控制芯片模塊，用于控制電源管理模塊、數據存儲模塊、PVD接收模塊、光發射模塊及傳感器件,將傳感器件監測到的實時數據存儲在數據存儲模塊中，并根據PVD接收模塊接收到的數據讀取數據存儲模塊中的數據并將其轉化為光發射模塊的驅動電流，使光發射模塊將數據加載到光信號上進行發送。

優選地，所述傳感器件為多個，用于同時監測多種參量；

所述電源管理模塊還包括儲能電池單元，用于儲備剩余電能；

所述OEID中電源管理模塊還用于控制電能的存儲。

優選地，所述OEID讀寫器包括至少一個光發射器，光接收器及微控制芯片三個部分，其中：

所述光發射器，用于發射光信號進行光無線通信；

所述光接收器，用于接收光信號；

所述微控制芯片，用于控制光發射器的發射狀態，控制光接收器接收數據并對其進行處理。

本發明實施例提出的一種遠程監控的方法及系統，基于帶OEID的傳感器和一個OEID讀寫器，通過帶OEID的傳感器和OEID讀寫器本身具有的光無線通訊、光顯示、光無線充電及定位和數據存儲和傳輸的功能，以及帶OEID的傳感器和OEID讀寫器之間點到點的通信和協議、點到多點的通信和協議，使得傳感器不需要更替電源，外部線路上不需要多組電力線或者光纖連接，傳感信號接收準確不受干擾，可肉眼識別被監測物品，同時只需要利用一個讀寫器監控多組傳感信息和貨品信息。

附圖說明

圖1為現有技術中第一種遠程監控系統的架構示意圖；

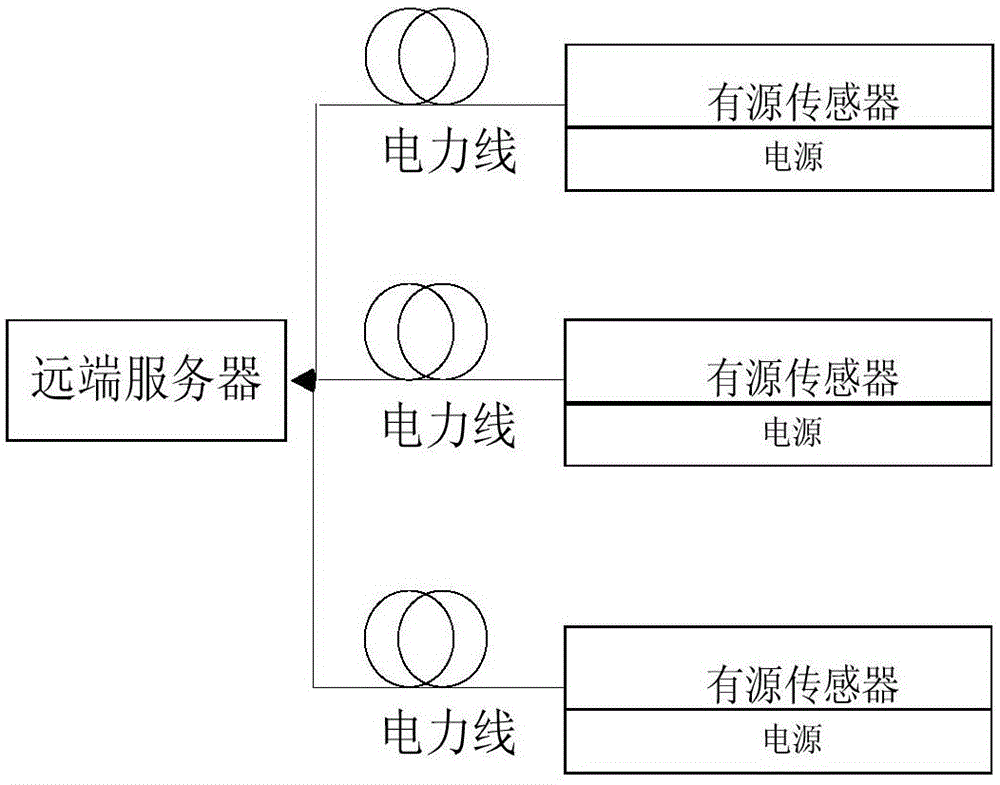

圖2為現有技術中第二種遠程監控系統的架構示意圖；

圖3為現有技術中第三種遠程監控系統的架構示意圖；

圖4為現有技術中第四種遠程監控系統的架構示意圖；

圖5為現有技術中第五種遠程監控系統的架構示意圖；

圖6為本發明遠程監控方法的第一實施例的流程示意圖；

圖7為本發明遠程監控方法的第二實施例的流程示意圖；

圖8為本發明遠程監控方法的第三實施例的流程示意圖；

圖9為本發明遠程監控系統的第一實施例的架構示意圖；

圖10為本發明遠程監控系統的第二實施例的架構示意圖。

本發明目的的實現、功能特點及優點將結合實施例，參照附圖做進一步 說明。

具體實施方式

應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明。

本發明實施例的主要解決方案是：OEID讀寫器通過光無線通訊向至少一個帶OEID的傳感器發送控制命令；所述帶OEID的傳感器接收到所述控制命令后，根據所述控制命令采集數據，將采集的數據發送至所述OEID讀寫器；所述OEID讀寫器接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端。

由于現有技術存在容易產生電磁干擾，需要外部供電及長距離鋪設電線或者光纖的問題。

本發明提供一種解決方案，使傳感器不需要更替電源，外部線路上不需要多組電力線或者光纖連接，傳感信號接收準確不受干擾，可肉眼識別被監測物品，同時只需要利用一個讀寫器監控多組傳感信息和貨品信息。

如圖6所示，為本發明一種遠程監控方法的第一實施例，所述方法包括：

步驟S01，OEID讀寫器通過光無線通訊向至少一個帶OEID的傳感器發送控制命令；

其中，一個OEID讀寫器啟動后，對指定ID的帶OEID的傳感器發送控制命令，所述控制命令可以包括：開啟指令、收集傳感信息指令、結束讀取指令。

步驟S02，所述帶OEID的傳感器接收到所述控制命令后，根據所述控制命令采集數據，將采集的數據發送至所述OEID讀寫器；

其中，所述OEID讀寫器根據接收到的所述控制命令，向所述OEID讀寫器發送數據，所述數據可以包括：已開啟功能回復，監測數據，結束發送命令。

步驟S03，所述OEID讀寫器接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端；

其中，OEID讀寫器可以通過電力線將所述數據傳輸給監控終端，所述監控終端可以是監控電腦或者遠端服務器。

在本實施例中，OEID讀寫器通過光無線通訊向至少一個帶OEID的傳感器發送控制命令；所述帶OEID的傳感器接收到所述控制命令后，根據所述控制命令采集數據，將采集的數據發送至所述OEID讀寫器；所述OEID讀寫器接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端。本實施例實現了通過光無線通信使外部線路上不需要多組電力線或者光纖連接，傳感信號接收準確不受干擾，提高了遠程監控的應用范圍。

進一步的，如圖7所示，為本發明一種遠程監控方法第二實施例，基于上述圖6所示的實施例：

步驟S02具體包括：

步驟S021，當所述控制命令為收集傳感器信息指令時，所述OEID讀寫器啟動點到點通信協議功能對單個所述帶OEID的傳感器發送所述收集傳感器信息指令，或啟動點到多點通信協議功能對多個所述帶OEID的傳感器發送所述收集傳感器信息指令；

其中，所述帶OEID的傳感器接收到收集傳感信息指令后，開啟收集傳感器信息功能，并將收集到的傳感器信息發送給所述OEID讀寫器，OEID讀寫器接收完所述傳感器信息后，發送結束讀取指令，所述帶OEID的傳感器接收到所述結束讀取指令后結束數據發送。

具體實現時，本實施例中OEID讀寫器與帶OEID的傳感器之間的交互存在以下兩種情況：

1、單個帶OEID的傳感器和一個OEID傳感器及遠程終端；

單個帶OEID的傳感器和一個OEID傳感器及遠程終端的交互過程如下：

啟動OEID讀寫器對指定ID的帶OEID的傳感器下發開啟指令，帶OEID的傳感器接收到指令后，向OEID讀寫器發送已開啟功能回復，單個帶OEID的傳感器開啟收集傳感器信息功能，隨后，OEID讀寫器啟動點到點通信協議功能，針對指定ID的帶OEID傳感器下發收集傳感信息指令，指定ID的帶OEID傳感器接收到命令后，將監測數據發送到OEID讀寫器，當OEID讀寫器接收完數據后，OEID讀寫器向帶OEID的傳感器發送結束讀取指令，帶OEID的傳感器接收到結束讀取指令后，向OEID傳感器發送結束發送命令并停止發送，OEID讀寫器接收到結束發送命令后停止讀取。OEID讀寫器將讀 取到的傳感信息通過電力線傳輸給遠端服務器，遠端服務器接收信息并判斷數值是否超過閾值，如果超過閾值則服務器報警，如果沒有超過閾值，則服務器通過電力線向讀寫器發送結束讀取的命令。

2、多個帶OEID的傳感器和一個OEID傳感器及遠程終端；

多個帶OEID的傳感器和一個OEID傳感器及遠程終端的交互過程如下：

啟動OEID讀寫器對多個帶OEID的傳感器進行廣播下發開啟指令，多個帶OEID的傳感器接收到指令后，向OEID讀寫器發送已開啟功能回復，多個帶OEID的傳感器開啟收集傳感器信息功能，隨后，OEID讀寫器啟動點到多點通信協議功能，針對指定ID的帶OEID的傳感器優先下發收集傳感信息指令，指定ID的帶OEID傳感器接收到命令后，將內部監測數據發送到OEID讀寫器，當數據接收完畢后，OEID讀寫器發送結束讀取的命令，指定ID的帶OEID的傳感器接收到結束命令后，向OEID讀寫器發送結束發送命令并停止發送，OEID讀寫器接收到結束發送命令后停止讀取；接下來，OEID讀寫器開啟另一個指定ID(例如，可以是之前ID的順序遞增或者遞減)下發收集傳感信息指令，指定ID的帶OEID傳感器接收到命令后，將監測數據發送到OEID讀寫器，當數據接收完畢后，OEID讀寫器發送結束讀取的命令，指定ID的帶OEID的傳感器接收到結束命令后，向OEID讀寫器發送結束發送命令并停止發送，OEID讀寫器接收到結束發送命令后停止讀取，重復此過程，直到OEID讀寫器將點到多點協議中涉及ID的帶OEID傳感器的傳感信息全部讀取完畢，OEID讀寫器通過電力線將每個對應ID帶OEID的傳感器的信息傳輸給遠端服務器，服務器分別對應ID的信息進行數據判決是否超過閾值，如果超過閾值，則服務器對指定ID信息報警，如果未超過閾值，則服務器通過電力線向讀寫器發送結束指定ID信息讀取的命令。

本實施例通過上述方案，基于上一實施例的優點上只需要利用一個讀寫器監控多組傳感信息和貨品信息，降低了設備的投入，并增加了本方案的應用范圍。

進一步的，如圖8所示，為本發明一種遠程監控方法第三實施例，基于上述圖6所示的實施例：

在步驟S03：所述OEID讀寫器接收所述帶OEID的傳感器發送的數據， 并將接收到的數據發送給監控終端，之后還包括：

步驟S04，所述監控終端判斷接收的數據是否已超過閥值，若是，則所述監控終端發出報警；

所述監控終端通過將所述數據與預設閥值進行比較后，發現所述數據已超過預設閥值，所述監控終端可以通過響鈴發出報警。

步驟S05，所述監控終端向所述OEID讀寫器發送結束讀取命令。

所述監控終端對所述數據與預設閥值進行比較后，向所述OEID讀寫器發送結束讀取命令，使所述OEID讀寫器結束讀取操作。

本實施例通過上述方案，基于上一實施例的優點上使用監控終端對接收的數據進行判斷并對超出閥值的數據進行報警，減少了人員的參與，進一步的增加了本方案的適用范圍。

如圖9所示，為本發明一種遠程監控系統的第一實施例，所述系統包括：OEID讀寫器和至少一個帶OEID的傳感器，其中：

所述OEID讀寫器，用于通過光無線通訊向至少一個帶OEID的傳感器發送控制命令，接收所述帶OEID的傳感器發送的數據，并將接收到的數據發送給監控終端；

所述帶OEID的傳感器，用于接收到所述控制命令后，根據所述控制命令采集數據，將采集的數據發送至所述OEID讀寫器；

所述帶OEID的傳感器和所述OEID讀寫器包括但不限于光無線通訊、光顯示、光無線充電及定位和數據存儲和傳輸的功能。

具體實施時，本實施例中OEID讀寫器與帶OEID的傳感器之間的交互存在以下兩種情況：

1、OEID讀寫器與單個帶OEID的傳感器之間；

OEID讀寫器與單個帶OEID的傳感器進行點到點的通信，其通信場景如下：

下行通訊采用OEID讀寫器的光發送命令控制帶OEID的傳感器，OEID的傳感器在工作的時候會被點亮，顯示其工作狀態；同時，OEID讀寫器以及外界光源對帶OEID的傳感器進行光無線充電及定位；上行通訊采用帶OEID 的傳感器收到命令后對讀寫器進行實時數據回復，OEID讀寫器將實時數據通過電力線傳輸到遠程服務器進行實時分析、判決和存儲；

2、OEID讀寫器與多個帶OEID的傳感器之間；

OEID讀寫器與多個帶OEID的傳感器進行點到多點的通信，其通信場景如下：

下行通訊采用OEID讀寫器的光發送命令控制多個帶OEID的傳感器，同時，OEID讀寫器以及外界光源對帶OEID的傳感器進行光無線充電及定位；上行通訊采用多個帶OEID的傳感器同時收到命令后，按照讀寫器中的讀寫協議使得逐個傳感器器件對讀寫器進行實時數據回復，具體來說，按照讀寫器的讀寫協議，首先選擇ID尾數為某個數字的帶OEID的傳感器先被點亮且其信息先發射，然后將ID順序遞增來選擇對應的帶OEID的傳感器，直到所有帶OEID的傳感器信息全部發送完畢為一次輪詢通信，OEID讀寫器將全部傳感器的實時數據通過電力線傳輸到遠程服務器進行實時分析、判決和存儲；多個帶OEID的傳感器是相互獨立性能的器件，例如有的器件是測試溫度的，有的器件是測試壓力的，或者有的器件是測試A區域的各項參量的，有的器件是測試B區域的各項參量的等，OEID的傳感器在工作的時候會被點亮，顯示其工作狀態。

在本實施例中，通過所述OEID讀寫器，用于向至少一個所述帶OEID的傳感器發送控制指令與所述帶OEID的傳感器，用于向所述OEID讀寫器發送數據構成的遠程監控系統。本實施例實現了通過光無線通信使外部線路上不需要多組電力線或者光纖連接，傳感信號接收準確不受干擾，提高了遠程監控的應用范圍。

進一步的，如圖10所示，為本發明遠程監控系統的第二實施例，基于上述圖9所示的實施例，本實施例中，帶OEID的傳感器具體包括電源管理模塊、控制芯片模塊、數據存儲模塊、光發射模塊、PVD接收模塊和傳感器件，其中，所述傳感器件，用于監測實時數據；電源管理模塊，用于電能的供給；數據存儲模塊，用于存儲數據；PVD接收模塊，用于接收外界命令信號及外界光，并將外界光轉化成電能儲備在電源管理模塊中；光發射器，用于發射光信號進行光無線通信；控制芯片模塊，用于控制電源管理模塊、數據存儲模 塊、PVD接收模塊、光發射模塊及傳感器件,將傳感器件監測到的實時數據存儲在數據存儲模塊中，并根據PVD接收模塊接收到的數據讀取數據存儲模塊中的數據并將其轉化為光發射模塊的驅動電流，使光發射模塊將數據加載到光信號上進行發送。

所述帶OEID的傳感器可以有兩種內部結構，如圖10所示，其中一種結構為帶OEID的傳感器A的結構，其包括電源管理模塊、控制芯片模塊、數據存儲模塊、光發射模塊、PVD接收模塊和一個傳感器件，所述光發射模塊可以為LED；

另一種結構為帶OEID的傳感器B的結構，其包括電源管理模塊、控制芯片模塊、數據存儲模塊、光發射模塊、PVD接收模塊和多個傳感器件，其中，所述電源管理模塊還包括儲能電池單元，所述光發射模塊可以為LED。

具體地：

1、帶OEID的傳感器A的內部數據控制原理為：PVD接收模塊接收外界命令信號及外界光，其中外界光會被轉化成電能儲備在電源管理模塊中并用于新型傳感器件的正常工作電能供給及光發射模塊的點亮與關閉，單個傳感探頭將監測數據實時送入數據存儲模塊，控制芯片模塊收到PVD接收模塊接收到的外界命令信號后，從數據存儲模塊中調取實時監測數據，調取的數據通過控制芯片模塊轉化為光發射模塊的驅動電流，使得光發射模塊將數據加載到光信號上對外界發送；

2、帶OEID的傳感器B的內部數據控制原理為：PVD接收模塊接收到外界命令信號及外界光，其中外界光會被轉化成電能儲備在電源管理模塊用于新型傳感器件的正常工作電能供給及光發射模塊的點亮與關閉，由于此器件監測及傳送的數據量較多，傳統傳感器也增多，因此，在電源管理模塊中增加儲能電池單元將外界光轉化后沒有及時用完的電能進行儲備；多個傳感器件將監測數據實時送入數據存儲模塊，控制芯片模塊收到PVD接收模塊接收到的外界命令信號后，從數據存儲模塊中調取實時多組監測數據，調取的多組數據通過控制芯片模塊轉化為光發射模塊的驅動電流，使得光發射模塊將多組數據加載到光信號上對外界發送。

所述OEID讀寫器內部結構為:OEID讀寫器由光發射器(LED燈)，光接收器以及微控制芯片三部分組成。LED燈是由一個或多個LED芯片組成，每 個LED發光芯片都有獨立的LED驅動，它們可以發射不同的信號，但是一般情況下，每個LED燈只發射一種下行信號，可以是所有芯片同時發射，也可以依次發射。其光接收器一般是由PIN(或CCD)組成，其位置是放置在LED芯片的外圍，主要接收帶OEID的傳感器發射的微弱的上行信號，同時可以利用前后兩次接收OEID傳感器位置信息的比較進行物品位置信息的判別；為了不影響照明，上行信號一般采用的是紅外光，由于其工作環境是在LED燈打開的情況下工作的，所以背景光比較強，因此可以采用濾波片的方式，將上行信號濾波出來提高其信噪比。微控制處理器的主要作用是控制LED燈的發射狀態，即連續光時給OEID標簽充電，脈沖光時對OEID標簽發射下行指令；以及對其光接收器接收的信號進行處理，同時微控制芯片的主要作用是執行點到點以及點到多點的協議流程，對上行數據的讀寫進行有序的安排，數據讀寫完畢后，將數據通過電力線的方式傳遞給監控電腦以及后臺的數據中心，也可以接受數據中心的指令來發起讀寫和結束讀寫流程。

具體實施時，本實施例中OEID讀寫器與帶OEID的傳感器之間的交互存在以下兩種情況：

1、OEID讀寫器與單個帶OEID的傳感器之間；

OEID讀寫器與單個帶OEID的傳感器進行點到點的通信，其通信原理如下：

下行通訊采用OEID讀寫器的光發送命令控制帶OEID的傳感器，OEID的傳感器在工作的時候會被點亮，顯示其工作狀態；同時，OEID讀寫器以及外界光源對帶OEID的傳感器進行光無線充電及定位；上行通訊采用帶OEID的傳感器收到命令后對讀寫器進行實時數據回復，OEID讀寫器將實時數據通過電力線傳輸到遠程服務器進行實時分析、判決和存儲；

2、OEID讀寫器與多個帶OEID的傳感器之間；

OEID讀寫器與多個帶OEID的傳感器進行點到多點的通信，其通信原理如下：

下行通訊采用OEID讀寫器的光發送命令控制多個帶OEID的傳感器，同時，OEID讀寫器以及外界光源對帶OEID的傳感器進行光無線充電及定位；上行通訊采用多個帶OEID的傳感器同時收到命令后，按照讀寫器中的讀寫協議使得逐個傳感器器件對讀寫器進行實時數據回復，具體來說，按照讀寫器 的讀寫協議，首先選擇ID尾數為某個數字的帶OEID的傳感器先被點亮且其信息先發射，然后將ID順序遞增來選擇對應的帶OEID的傳感器，直到所有帶OEID的傳感器信息全部發送完畢為一次輪詢通信，OEID讀寫器將全部傳感器的實時數據通過電力線傳輸到遠程服務器進行實時分析、判決和存儲；多個帶OEID的傳感器是相互獨立性能的器件，例如有的器件是測試溫度的，有的器件是測試壓力的，或者有的器件是測試A區域的各項參量的，有的器件是測試B區域的各項參量的等，OEID的傳感器在工作的時候會被點亮，顯示其工作狀態。

在本實施例中，基于帶OEID的傳感器和一個OEID讀寫器，通過帶OEID的傳感器和OEID讀寫器本身具有的光無線通訊、光顯示、光無線充電及定位和數據存儲和傳輸的功能，以及帶OEID的傳感器和OEID讀寫器之間點到點的通信和協議和點到多點的通信和協議，使得傳感器不需要更替電源，外部線路上不需要多組電力線或者光纖連接，傳感信號接收準確不受干擾，可肉眼識別被監測物品，同時只需要利用一個讀寫器監控多組傳感信息和貨品信息。

以上僅為本發明的優選實施例，并非因此限制本發明的專利范圍，凡是利用本發明說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本發明的專利保護范圍內。
