本實用新型涉及一種配線箱，具體是一種便于操作的光纖配線箱。

背景技術：

光纖入戶是指將光網絡單元安裝在住家用戶或企業用戶處，是光接入系列中除光纖到桌面外最靠近用戶的光接入網應用類型。光纖入戶增強了網絡對數據格式、速率、波長和協議的透明性，放寬了對環境條件和供電等要求，簡化了維護和安裝;光纖入戶在提供更大的通信帶寬的同時，能讓多個運營商通過一根光纖平等接入到用戶，這既可以讓用戶擁有真正自主選擇網絡運營商的權利，也可以避免重復建設所造成的資源浪費。因此，發展光纖入戶己是大勢所趨。用于光纖入戶的光纖配線箱實現了光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。現有的配線箱大都結構簡單，不能有效散熱，且防盜性能不好，不能滿足室外使用的需求。

技術實現要素：

本實用新型的目的在于提供一種便于操作的光纖配線箱，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種便于操作的光纖配線箱，包括箱體，所述箱體上側設有防雨頂，在防雨頂的上側外壁上設有若干個導流槽，每個導流槽上均勻開設有若干個漏水孔，在防雨頂的內部設有接水盤，接水盤卡設在防雨頂的內部，在防雨頂的后側設有水泵，水泵與接水盤的出水口連接，水泵上側連接有抽水管，抽水管的頂端連接有噴頭，噴頭上均勻設有多個噴水孔，所述噴頭的形狀為錐形，在接水盤的上側設有過濾網，所述箱體前側設有箱門，在箱門上側靠左設有標簽框，標簽框包括左固定座、右固定座和標簽卡座，左固定座與右固定座固定設于箱門上，標簽卡座的兩端分別與左固定座和右固定座卡接，標簽卡座的橫截面呈“L”形，且標簽卡座的開口朝上，箱門的中間設有觀察窗口，觀察窗口的邊緣設有邊框，邊框與箱門固定，邊框的四內側邊緣設有環形的橡膠板，橡膠板與邊框之間通過螺栓連接，橡膠板的內側邊角處設有扇形缺口，所述箱體設置有帶緊固帽的總線纜孔，箱體內并排設置有四個線纜收納筒，每個線纜收納筒均豎直設置有兩組分線纜孔，總線纜孔有八個，八個總線纜孔平均分為四組，每組總線纜孔與其中一個線纜收納筒相對應，所述緊固帽由彈性橡膠材料制成，四個線纜收納筒的中線均與箱體的底面垂直，每組總線纜孔有兩個，兩個總線纜孔之間的中心連線與線纜收納筒的中心線平行，線纜收納筒的中心設置有繞線軸，每個線纜收納筒的繞線軸和兩組分線纜孔均位于同一平面，且與其中一組總線纜孔相對應，線纜分為四組進入所對應的線纜收納筒內，線纜收納筒為上端開口且下端封閉的結構，線纜收納筒的上端口設置有筒蓋，線纜收納筒的底部設置有軸座，繞線軸的下端安裝在軸座內并可轉動，筒蓋設置有插銷，筒蓋通過插銷固定在線纜收納筒內，繞線軸的上端面設置有用于放置轉動工具的卡槽。

作為本實用新型進一步的方案：所述防雨頂的形狀為三棱柱。

作為本實用新型進一步的方案：所述標簽卡座由透明塑料制成。

作為本實用新型再進一步的方案：所述橡膠板呈矩形。

與現有技術相比，本實用新型的有益效果是：使用配線箱時，雨水落在防雨頂上時，大部分雨水由導流槽流走，少部分雨水由漏水孔落入接水盤中，設置的防雨頂能有有效保護箱體，延長了箱體的使用壽命，接水盤中的水能夠對箱體內的熱量起到很好的散發作用，在雨水較少的季節，可以通過水泵將接水盤中的水抽出，由噴水頭噴出，對防雨頂的上表面和配線箱的外壁進行有效的清洗；標簽條插入標簽框內能夠得到標簽框的保護，不會因為使用時間的長久而脫落，能夠方便工作人員統一明確的管理，由于邊框的四內側邊緣設有環形的橡膠板，且橡膠板呈矩形，這樣遮蓋邊框的邊緣與儀表的顯示屏之間的空隙，防止灰塵等顆粒進入到箱體，不影響配線箱的正常使用，再由于所述橡膠板與邊框可拆式連接，方便更換橡膠板；在箱體內設置了四個線纜收納筒，每個線纜收納筒對應有兩個總線纜孔，從而進入箱體的線纜可以分為四組并收納在線纜收納筒中，并能夠從線纜收納筒的分線纜孔穿出，線纜在箱體內的分布非常規范，解決了現有技術中通過線纜凌亂的問題，光纖安裝人員在工作時更加方便。

附圖說明

圖1為便于操作的光纖配線箱的結構示意圖。

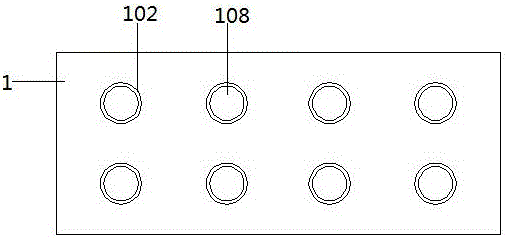

圖2為便于操作的光纖配線箱中另一側的結構示意圖。

圖3為便于操作的光纖配線箱中線纜收納筒的結構示意圖。

圖4為便于操作的光纖配線箱中線纜收納筒的內部結構示意圖。

圖5為便于操作的光纖配線箱中箱門的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型實施例中，一種便于操作的光纖配線箱，包括箱體1，所述箱體1上側設有防雨頂3，所述防雨頂3的形狀為三棱柱，在防雨頂3的上側外壁上設有若干個導流槽4，每個導流槽4上均勻開設有若干個漏水孔5，在防雨頂3的內部設有接水盤6，接水盤6卡設在防雨頂3的內部，在防雨頂3的后側設有水泵7，水泵7與接水盤6的出水口連接，水泵7上側連接有抽水管8，抽水管8的頂端連接有噴頭9，噴頭9上均勻設有多個噴水孔，所述噴頭9的形狀為錐形，在接水盤6的上側設有過濾網10，使用配線箱時，雨水落在防雨頂3上時，大部分雨水由導流槽4流走，少部分雨水由漏水孔5落入接水盤6中，設置的防雨頂3能有有效保護箱體1，延長了箱體1的使用壽命，接水盤6中的水能夠對箱體1內的熱量起到很好的散發作用，在雨水較少的季節，可以通過水泵7將接水盤6中的水抽出，由噴水頭9噴出，對防雨頂的上表面和配線箱的外壁進行有效的清洗；所述箱體1前側設有箱門2，在箱門2上側靠左設有標簽框，標簽框包括左固定座12、右固定座17和標簽卡座11，左固定座12與右固定座17固定設于箱門2上，標簽卡座11的兩端分別與左固定座12和右固定座17卡接，標簽卡座5的橫截面呈“L”形，且標簽卡座5的開口朝上，所述標簽卡座5由透明塑料制成，箱門2的中間設有觀察窗口15，觀察窗口15的邊緣設有邊框13，邊框13與箱門2固定，邊框13的四內側邊緣設有環形的橡膠板14，所述橡膠板14呈矩形，橡膠板14與邊框13之間通過螺栓連接，橡膠板14的內側邊角處設有扇形缺口16，標簽條插入標簽框內能夠得到標簽框的保護，不會因為使用時間的長久而脫落，能夠方便工作人員統一明確的管理，由于邊框13的四內側邊緣設有環形的橡膠板14，且橡膠板14呈矩形，這樣遮蓋邊框13的邊緣與儀表的顯示屏之間的空隙，防止灰塵等顆粒進入到箱體1，不影響配線箱的正常使用，再由于所述橡膠板與邊框可拆式連接，方便更換橡膠板；所述箱體1設置有帶緊固帽102的總線纜孔108，箱體1內并排設置有四個線纜收納筒103，每個線纜收納筒103均豎直設置有兩組分線纜孔109，總線纜孔108有八個，八個總線纜孔108平均分為四組，每組總線纜孔108與其中一個線纜收納筒103相對應，所述緊固帽102由彈性橡膠材料制成，四個線纜收納筒103的中線均與箱體1的底面垂直，每組總線纜孔108有兩個，兩個總線纜孔108之間的中心連線與線纜收納筒103的中心線平行，線纜收納筒103的中心設置有繞線軸105，每個線纜收納筒103的繞線軸105和兩組分線纜孔109均位于同一平面，且與其中一組總線纜孔108相對應，線纜107分為四組進入所對應的線纜收納筒103內，線纜收納筒103為上端開口且下端封閉的結構，線纜收納筒103的上端口設置有筒蓋104，線纜收納筒103的底部設置有軸座101，繞線軸105的下端安裝在軸座101內并可轉動，筒蓋104設置有插銷，筒蓋104通過插銷固定在線纜收納筒103內，繞線軸105的上端面設置有用于放置轉動工具的卡槽106，在箱體內設置了四個線纜收納筒，每個線纜收納筒對應有兩個總線纜孔，從而進入箱體的線纜可以分為四組并收納在線纜收納筒中，并能夠從線纜收納筒的分線纜孔穿出，線纜在箱體內的分布非常規范，解決了現有技術中通過線纜凌亂的問題，光纖安裝人員在工作時更加方便；本實用新型便于操作的光纖配線箱，安裝了人臉識別裝置，提高了配線箱的防盜性能，可同時與密碼鍵盤同時使用，既保證了配線箱的安全性又提高了便捷性，標簽條插入標簽框內能夠得到標簽框的保護，不會因為使用時間的長久而脫落，能夠防止灰塵等顆粒進入到柜體，另外線纜在箱體內的分布非常規范，解決了現有技術中通過線纜凌亂的問題。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
