本實用新型涉及一種室外配線箱，具體是一種室外用帶有防雨裝置的光纖配線箱。

背景技術：

光纖入戶是指將光網絡單元安裝在住家用戶或企業用戶處，是光接入系列中除光纖到桌面外最靠近用戶的光接入網應用類型。光纖入戶增強了網絡對數據格式、速率、波長和協議的透明性，放寬了對環境條件和供電等要求，簡化了維護和安裝;光纖入戶在提供更大的通信帶寬的同時，能讓多個運營商通過一根光纖平等接入到用戶，這既可以讓用戶擁有真正自主選擇網絡運營商的權利，也可以避免重復建設所造成的資源浪費。因此，發展光纖入戶己是大勢所趨。用于光纖入戶的光纖配線箱實現了光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。現有的配線箱不能滿足室外使用的需求。

技術實現要素：

本實用新型的目的在于提供一種室外用帶有防雨裝置的光纖配線箱，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種室外用帶有防雨裝置的光纖配線箱，包括箱體，所述箱體上側設有防雨頂，在防雨頂的上側外壁上設有若干個導流槽，每個導流槽上均勻開設有若干個漏水孔，在防雨頂的內部設有接水盤，接水盤卡設在防雨頂的內部，在防雨頂的后側設有水泵，水泵與接水盤的出水口連接，水泵上側連接有抽水管，抽水管的頂端連接有噴頭，噴頭上均勻設有多個噴水孔，在接水盤的上側設有過濾網，所述箱體前側設有柜門，柜門左端通過合頁與箱體連接，在柜門上開設有觀察窗和防護框，防護框上設有擋板、轉軸和鎖頭，觀察窗的材質為透明鋼化玻璃，防護框罩在觀察窗的外部，擋板均勻分布在防護框內，且擋板與防護框旋轉連接，每根擋板的端部都與轉軸嚙合連接，鎖頭與轉軸的底端嚙合連接，防護框對觀察窗起到良好的保護作用，同時在防護框上設置擋板、轉軸和鎖頭，所述箱體內部設有配線板、導軌、左固定板和右固定板，兩個導軌水平設置在箱體內，并位于其左側面和右側面，左固定板和右固定板的外側均通過導輪與導軌可滑動連接，配線板的左側前端通過轉軸與左固定板的前端可轉動連接，左固定板和右固定板的內側面上均設置有用于固定配線板的凹槽，配線板的數量為多個，多個配線板從上向下依次與左固定板和右固定板連接，相鄰的兩個配線板之間的距離相等，左固定板和右固定板的內側面上的凹槽的數量為多個，且與多個配線板一一對應，凹槽與配線板采用間隙配合，右固定板上的凹槽的下側面內設置有多個滾珠，且右固定板上的凹槽的后端與右側板的后端面連通，左固定板的后端設置有防止其余導軌脫離的限位塊。

作為本實用新型進一步的方案：所述防雨頂的形狀為三棱柱。

作為本實用新型進一步的方案：所述噴頭的形狀為錐形。

作為本實用新型再進一步的方案：所述鎖頭上設有三角形的鎖孔。

與現有技術相比，本實用新型的有益效果是：使用配線箱時，雨水落在防雨頂上時，大部分雨水由導流槽流走，少部分雨水由漏水孔落入接水盤中，設置的防雨頂能有有效保護箱體，延長了箱體的使用壽命，接水盤中的水能夠對箱體內的熱量起到很好的散發作用，在雨水較少的季節，可以通過水泵將接水盤中的水抽出，由噴水頭噴出，對防雨頂的上表面和配線箱的外壁進行有效的清洗；使用時，工作人員使用對應的三角頭鑰匙插入鎖頭的鎖孔內，通過旋轉鎖頭來驅動轉軸旋轉，進而帶動擋板旋轉，來調節擋板的偏轉角度，需要觀察箱體內部狀況時，將擋板調節至水平位置，需要封閉箱體時，將擋板調節至垂直位置，簡單方便，既便于觀察又具有較強的防護性；在需要對配線板進行安裝操作時，先將左固定板和右固定板連同配線板從箱體中抽出，因為左固定板的后端設置有限位塊，可以防止左固定板從導軌中脫離，然后將右固定板從導軌中抽出，并與配線板的右端脫離，因為右固定板上的凹槽下側面上設置有多個滾珠，其阻力較小，將右固定板抽出后，可以將配線板沿轉軸轉動，從而便于對配線板上的光纖線進行操作，使用方便。

附圖說明

圖1為室外用帶有防雨裝置的光纖配線箱的結構示意圖。

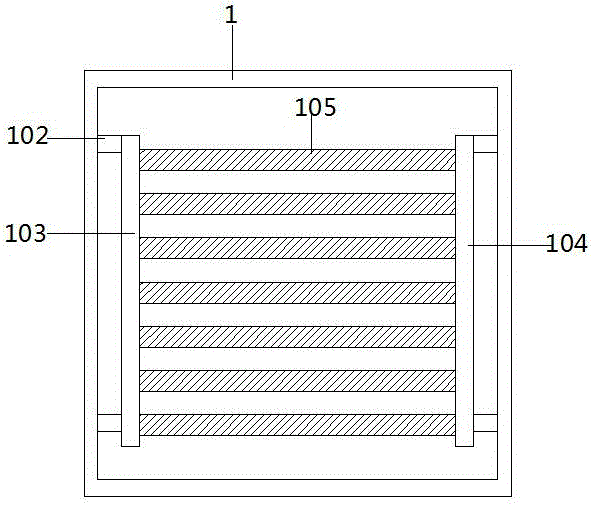

圖2為室外用帶有防雨裝置的光纖配線箱中箱體內部的結構示意圖。

圖3為室外用帶有防雨裝置的光纖配線箱中內部結構的俯視圖。

圖4為室外用帶有防雨裝置的光纖配線箱中右固定板的的剖視圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型實施例中，一種室外用帶有防雨裝置的光纖配線箱，包括箱體1，所述箱體1上側設有防雨頂3，所述防雨頂3的形狀為三棱柱，在防雨頂3的上側外壁上設有若干個導流槽4，每個導流槽4上均勻開設有若干個漏水孔5，在防雨頂3的內部設有接水盤6，接水盤6卡設在防雨頂3的內部，在防雨頂3的后側設有水泵7，水泵7與接水盤6的出水口連接，水泵7上側連接有抽水管8，抽水管8的頂端連接有噴頭9，噴頭9上均勻設有多個噴水孔，所述噴頭9的形狀為錐形，在接水盤6的上側設有過濾網10，使用配線箱時，雨水落在防雨頂3上時，大部分雨水由導流槽4流走，少部分雨水由漏水孔5落入接水盤6中，設置的防雨頂3能有有效保護箱體1，延長了箱體1的使用壽命，接水盤6中的水能夠對箱體1內的熱量起到很好的散發作用，在雨水較少的季節，可以通過水泵7將接水盤6中的水抽出，由噴水頭9噴出，對防雨頂的上表面和配線箱的外壁進行有效的清洗；所述箱體1前側設有柜門2，柜門2左端通過合頁與箱體1連接，在柜門2上開設有觀察窗11和防護框12，防護框12上設有擋板13、轉軸14和鎖頭15，觀察窗11的材質為透明鋼化玻璃，防護框12罩在觀察窗11的外部，擋板13均勻分布在防護框12內，且擋板13與防護框12旋轉連接，每根擋板13的端部都與轉軸14嚙合連接，鎖頭15與轉軸14的底端嚙合連接，所述鎖頭15上設有三角形的鎖孔，防護框12對觀察窗11起到良好的保護作用，同時在防護框6上設置擋板13、轉軸14和鎖頭15，使用時，工作人員使用對應的三角頭鑰匙插入鎖頭15的鎖孔內，通過旋轉鎖頭15來驅動轉軸14旋轉，進而帶動擋板13旋轉，來調節擋板13的偏轉角度，需要觀察箱體1內部狀況時，將擋板13調節至水平位置，需要封閉箱體1時，將擋板13調節至垂直位置，簡單方便，既便于觀察又具有較強的防護性；所述箱體1內部設有配線板105、導軌102、左固定板103和右固定板104，兩個導軌102水平設置在箱體1內，并位于其左側面和右側面，左固定板103和右固定板104的外側均通過導輪與導軌102可滑動連接，配線板105的左側前端通過轉軸107與左固定板103的前端可轉動連接，左固定板103和右固定板104的內側面上均設置有用于固定配線板105的凹槽108，配線板105的數量為多個，多個配線板105從上向下依次與左固定板103和右固定板104連接，相鄰的兩個配線板105之間的距離相等，左固定板103和右固定板104的內側面上的凹槽108的數量為多個，且與多個配線板105一一對應，凹槽108與配線板105采用間隙配合，右固定板104上的凹槽108的下側面內設置有多個滾珠109，且右固定板104上的凹槽108的后端與右側板的后端面連通，左固定板103的后端設置有防止其余導軌102脫離的限位塊106，在需要對配線板105進行安裝操作時，先將左固定板103和右固定板104連同配線板105從箱體1中抽出，因為左固定板103的后端設置有限位塊106，可以防止左固定板103從導軌102中脫離，然后將右固定板104從導軌102中抽出，并與配線板105的右端脫離，因為右固定板104上的凹槽108下側面上設置有多個滾珠109，其阻力較小，將右固定板104抽出后，可以將配線板105沿轉軸107轉動，從而便于對配線板105上的光纖線進行操作，使用方便；本實用新型室外用帶有防雨裝置的光纖配線箱，能夠對雨水進行收集并利用雨水能夠自動清潔箱體，具有較好的散熱效果，有效保護箱體，觀察窗的設置便于觀察箱體內部工作情況，也可對觀察窗進行防護，實用性強，配線板通過轉軸與左固定板可轉動連接，同時左固定板和右固定板通過導軌與外殼連接，使配線板可以從外殼中抽出，并且可以沿轉動轉動，便于配線板上光纖線的安裝。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
