本實用新型涉及機械領域，具體為一種光機管結構。

背景技術：

光機鏡頭架通常用于放映機、投影儀等器件上。其作用在于安裝鏡頭，保證鏡頭的精確的可調整性。光機鏡頭中通常要用到光機管結構。現有技術中，光機管通常是由鋁型材壓鑄而成，光機管調整光路時容易造成斷裂的缺陷，而且可調撓性低。

技術實現要素：

針對上述問題，本實用新型提供了一種光機管結構，解決了現有技術中光機管調整光路時容易造成斷裂的缺陷，提供新的光管機結構以增加可調撓性。

實現上述目的的技術方案是：一種光機管結構，包括

一調整片，該調整片上設有一對安裝部，每一該安裝部的邊緣設有一插槽；

一套管，該套管包括一管體以及一對安裝片，該安裝片相對連接于該管體的底部；該套管固定于該調整片的安裝部上；

一固定片，該固定片包括固定片本體以及垂直于該固定片的兩個支片，該支片插接于該插槽中，每一該支片彎折后卡固于安裝片上。

進一步的，所述調整片還設有一對曲線孔，該曲線孔繞安裝部的邊設置，該插槽與其所對應的曲線孔相通。

進一步的，每一所述安裝部上設有一第一通孔；每一所述安裝片上設有一第二通孔，固定時，該第二通孔與第一通孔對應。

進一步的，所述安裝片焊接式固定于該安裝部上。

本實用新型的優點是：本實用新型的光機管結構，解決了現有技術中光機管調整光路時容易造成斷裂的缺陷，提供新的光管機結構，以鈑金件代替原有的壓鑄件，增加了可調撓性，而且提高了降低了模具的制作難度，有效的降低了成本，利于拆卸安裝。

附圖說明

下面結合附圖和實施例對本實用新型作進一步解釋。

圖1是本實用新型的光機管結構整體結構示意圖。

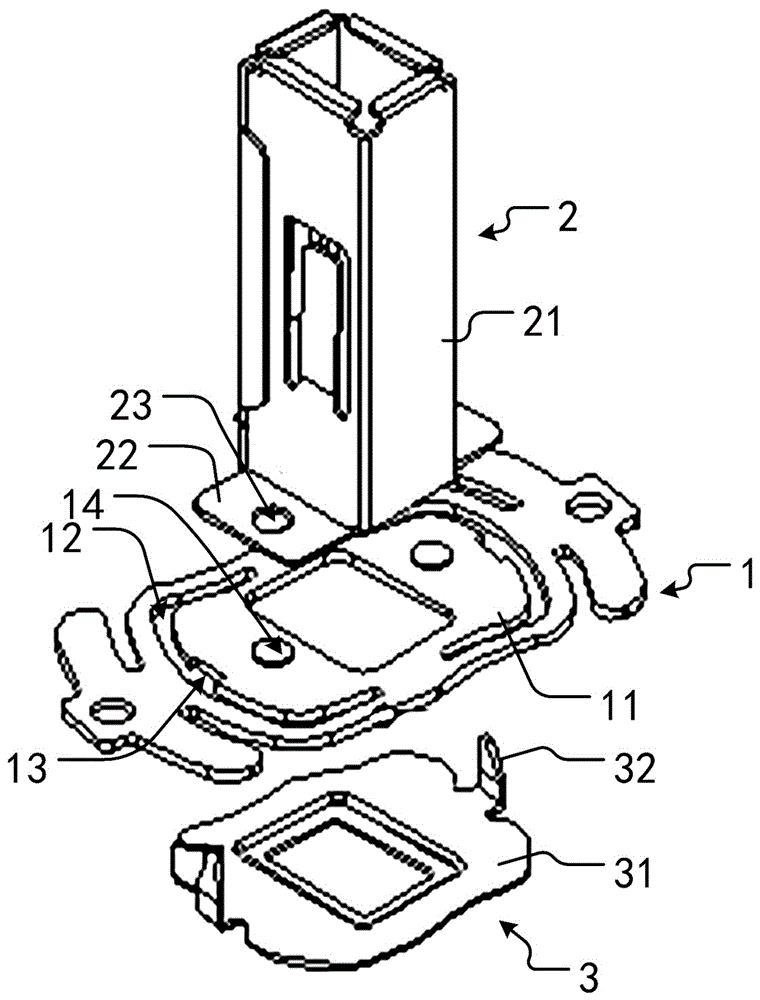

圖2是本實用新型的光機管結構爆炸圖。

其中，

1調整片； 2套管；

3固定片； 11安裝部；

12曲線孔； 13插槽；

14第一通孔； 21管體；

22安裝片； 23第二通孔；

31固定片本體； 32支片。

具體實施方式

以下實施例的說明是參考附加的圖式，用以例示本實用新型可用以實施的特定實施例。本實用新型所提到的方向用語，例如「上」、「下」、「前」、「后」、「左」、「右」、「頂」、「底」等，僅是參考附加圖式的方向。因此，使用的方向用語是用以說明及理解本實用新型，而非用以限制本實用新型。

實施例，如圖1所示，一種光機管結構，包括一調整片1、一套管2、一固定片3。

其中，該調整片1上設有一對安裝部11以及一對曲線孔12。每一該安裝部11的邊緣設有一插槽13，每一曲線孔12繞該一安裝部11的邊設置，該插槽13與其所對應的曲線孔12相通。每一該安裝部11上設有一第一通孔14。曲線孔12、第一次通孔用于增加散熱性。

該套管2包括一管體21以及一對安裝片22。該管體21為長方體，該安裝片22相對連接于該管體21的底部；該套管2固定于該調整片1的安裝部11上。其中每一安裝片22上設有一第二通孔23，安裝時，該第二通孔23與該第一通孔14對應（對齊）。安裝片22焊接式固定于該安裝部11上。

該固定片3包括固定片本體31以及垂直于該固定片的兩個支片32，該支片32插接于該插槽13中，每一該支片32彎折后卡固于安裝片22上。

以上僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
