本發明涉及一種波長間距漸變的準梳狀濾光片，以用于諸如光通訊非線性波分復用系統中改變DWDM的帶寬，提高復用度。

背景技術：

在光通訊波分復用系統中，用梳狀濾光片與DWDM(密集型光波分復用，Dense Wavelength Division Multiplexing)濾光片串接，可以提高復用度。

現有的梳狀濾光片釆用間隔層為石英晶體的法布里-珀羅(Fabry-Perot)標準具作為高級次的間隔層，然后在石英晶體兩側分別鍍上高反射膜構成高級次的單腔干涉濾光片，如：A|(HL)^pH石英晶體H(LH)^p|A或A|(HL)^p石英晶體(LH)^p|A，這里p是表示周期數的正整數，H和L分別為高、低折射率的四分之一波長膜層，A表示空氣。存在的問題是：第一，這種法布里-珀羅干涉濾光片型的梳狀濾光片極難控制濾光片波長的位置；第二，在實際制造時難以控制石英晶體與膜層間的位相補償；第三，這種濾光片不能做成多腔，因而透射曲線的矩形系數較差；第四，更為甚者，梳狀濾光片透射帶的波長和波形極為不均勻，因?yàn)闃?biāo)準具的光學厚度均勻性遠遠達不到干涉濾光片間隔層的要求。

于是，工程技術人員提出釆用具有解理面結構的云母片代替石英晶體標準具來作為高級次的間隔層，這在一定程度上緩解了梳狀濾光片透射帶波長和波形極不均勻的問題，但另外三個問題依然得不到解決。實際上，工程技術人員早就提出了一種全薄膜的梳狀濾光片設計，如果要求透射帶波長間距為1nm，則設計例子為G|(HLHLH3060LHLHLHL)²L|A，其中，G表示基底，A表示空氣，該設計可以同時解決上述存在的四個問題，但新的問題是：如此厚的薄膜間隔層迄今是不可能鍍制的。這還不算，若要求更密集的透射帶波長間距為0.5nm時，則薄膜間隔層厚度高達6120L，即G|(HLHLH6120LHLHLHL)²L|A，這樣的薄膜厚度對制造簡直是不可設想的。正因?yàn)槿绱耍F(xiàn)在真正能夠?qū)嵤┑霓k法是：用云母片作為高級次的間隔層構成法布里-珀羅單腔濾光片來獲得梳狀濾光片。

本發明提出基于半導體超晶格理論來探索梳狀濾光片的設計，由于設計的梳狀濾光片波長間距是漸變的，故稱其準梳狀濾光片，它可適用于非線性變化的波分復用系統。這種準梳狀濾光片也是一種全薄膜系統的濾光片，但是其薄膜總厚度卻大大減薄，使之真正能夠用現有的設備和現有的技術制造出來。對本發明的透射帶波長間距為0.5nm密集度的準梳狀濾光片，薄膜總層數視透射帶個數不同為336～560個四分之一波長厚度的膜層，這些準梳狀濾光片的總膜層厚度大約只有上述所說的全薄膜梳狀濾光片G|(HLHLH6120LHLHLHL)²L|A總厚度的2.7％～4.6％，從而可用現有設備和技術進行實際制造。

技術實現要素：

本發明的目的是提供一種波長間距漸變的準梳狀濾光片，以用于諸如光通訊非線性波分復用系統中改變DWDM的帶寬，提高波分復用系統的復用度。

本發明的構思如下：由于新的梳狀濾光片或準梳狀濾光片的設計目前尚缺乏設計思路和設計方法，故本發明試圖借助于半導體超晶格理論來探索設計方法。已經知道，光子晶體的行為與半導體晶體非常相似，薄膜一維光子晶體類似于半導體一維周期的勢結構，光子的傳輸行為也類似于載流子的傳輸行為，因此，用半導體超晶格理論來構建新的梳狀濾光片或準梳狀濾光片或許是一種很好的設計思路和設計方法。

超晶格概念是源于半導體材料的一個新概念，用不同電子帶隙的二種材料交替的超薄層可以實現一維周期的勢結構，由于不同周期的超薄層能改變晶格勢場，從而使其載流子傳輸行為與三維半導體大塊材料全然不同。當晶格的壘寬較窄時,由于相鄰勢阱的波函數互相交疊,使載流子可以通過隧道效應而穿過勢壘,這種結構稱為超晶格；反之，當壘寬較寬時，相鄰勢阱的波函數互相獨立，使載流子完全被限制在獨立的勢阱中，這種結構稱為量子阱。

就薄膜一維光子晶體而言，只是光子晶體的交替介質材料是不同的介電常數而不是半導體晶體的不同能帶帶寬，因此，可以把半導體的超晶格概念引入薄膜一維光子晶體。與不同帶寬的半導體晶體構成超晶格一樣，我們可以把不同的光學薄膜構成光子晶體超晶格，并用一維光子晶體超晶格的概念來得到穿過禁帶而形成的多個通帶的頻率，即獲得光子禁帶中的多透射帶梳狀濾光片。這種方法的設計步驟是,首先計算一維光子晶體的能帶結構，然后得到光子禁帶和通帶的信息，最后計算梳狀濾光片的光譜特性。在計算光子禁帶(截止帶)和通帶(透射帶)的光譜特性時，最直觀的方法是傳輸矩陣法，故可直接用薄膜光學中的設計軟件(如TFCal)進行計算。

利用薄膜一維光子晶體超晶格概念設計的梳狀濾光片與法布里-珀羅濾光片不同，依據半導體超晶格理論，梳狀濾光片借助于二個一維光子晶體可簡單地表示成一個四重周期結構的多層膜：{[(HL)^p₁(xHyL)^p₂]^q}^s，其中，p₁、p₂、q和s分別為所述四重周期的周期數，并為正整數，基本周期(HL)^p₁和(xHyL)^p₂為不同波長的一維光子晶體反射鏡，x,y為四分之一波長膜層厚度系數，H和L分別表示四分之一波長膜厚的高折射率膜層和低折射率膜層。很顯然，此結構與法布里-珀羅干涉濾光片完全不同，此結構中基本周期結構(HL)^p₁(xHyL)^p₂是二個不同厚度的光子晶體，能夠產生二個光子禁帶，但依據光子晶體超晶格理論，它可使某些頻率的光子通過隧穿效應而得到不同的多個窄透射帶。而法布里-珀羅干涉濾光片的基本周期結構最簡單的例子是：(HL)^pHLLH(LH)^p或(HL)^pHH(LH)^p，其中LL和HH是間隔層，間隔層必須滿足半波長的整數倍。顯然，這種法布里-珀羅結構的中心波長本身就是一個光子通帶，而非光子禁帶，這是因?yàn)樗蠰L或HH半波層都是虛設層，所以從法布里-珀羅干涉濾光片的基本周期結構中間開始，逐一消去LL或HH，最終可以將整個基本周期結構全部消去，從而產生一個透射帶，這就是為什么法布里-珀羅干涉濾光片只產生中心波長一個透射帶的解釋。

用上述方法設計的梳狀濾光片一般屬于準梳狀濾光片，而且準梳狀濾光片兩端的透射帶會變得非常窄，對于不滿足使用要求的短波側和長波側的通帶波形需要借助于一個設置在所述基底第二面上的高陡度的帶通濾光片來截除。

為實現上述目的，本發明所采取的具體技術方案是：

一種波長間距漸變的準梳狀濾光片，包括基底以及設置在基底第一面上的四重周期多層膜{[(HL)^p₁(xHyL)^p₂]^q}^s和基底第二面上的帶通濾光片；

其中，p₁、p₂、q和s分別為四重周期多層膜的周期數，并為正整數；

H和L分別表示四分之一波長膜厚的高折射率膜層和低折射率膜層；

x,y為四分之一波長膜層厚度系數；

所述的高折射率膜層為五氧化三鈦(Ti₃O₅)，所述的低折射率膜層為二氧化硅(SiO₂)；

所述的基底為光學玻璃。

本發明中，基底第一面和第二面為基底上相對的兩面，所述的基底為光學玻璃，該光學玻璃的一面設置有四重周期多層膜{[(HL)^p₁(xHyL)^p₂]^q}^s，該光學玻璃的另一面設置帶通濾光片。基本周期(HL)^p₁和(xHyL)^p₂為不同厚度的一維光子晶體反射鏡，x,y為四分之一波長膜層厚度系數，H和L分別表示四分之一波長膜厚的高折射率膜層和低折射率膜層。高折射率膜層為五氧化三鈦(Ti₃O₅)，低折射率膜層為二氧化硅(SiO₂)。所述的帶通濾光片為H和L交替的帶通濾光片所組成。

所述的四重周期多層膜{[(HL)^p₁(xHyL)^p₂]^q}^s由s個重復單元的三重周期多層膜[(HL)^p₁(xHyL)^p₂]^q構成，所述的三重周期多層膜[(HL)^p₁(xHyL)^p₂]^q由q個重復單元的二重周期多層膜(HL)^p₁(xHyL)^p₂構成，二重周期多層膜(HL)^p₁(xHyL)^p₂由p₁個HL交替層和p₂個xHyL交替層構成。HL交替層由四分之一波長膜厚的高折射率膜層和四分之一波長膜厚的低折射率膜層構成。xHyL交替層由厚度系數x乘以四分之一波長膜厚的高折射率膜層和厚度系數y乘以四分之一波長膜厚的低折射率膜層構成。

進一步地，所述四重周期多層膜的周期數p₁、p₂主要表征準梳狀濾光片透射波長位置、截止區的截止度和透射帶的半寬度，周期數q和s表征準梳狀濾光片透射帶的個數。

進一步地，所述的周期數p₁、p₂取等值，且取值6～8的整數，周期數q取值2～6的整數，s取值2～6的整數。具體地如，p₁、p₂取值7，q取值5，s取值4。

進一步地，所述的膜層厚度系數x,y取等值，且其取值為0.5～0.9或1.1～3。具體地如，x,y均取值0.8。

進一步地，所述的帶通濾光片由三周期的四腔法布里-珀羅濾光片組成，從基底向外，所述的三周期的四腔法布里-珀羅濾光片為[(HL)⁴HLLHHH(LH)⁴L(HL)⁵HLLHHH(LH)⁵L(HL)⁵HLLHHH(LH)⁵L(HL)⁴HLLHHH(LH)⁴L]³。

為提高通帶透射率，將其靠空氣側的最外二層膜厚分別從H和L修正為1.243H和1.326L。即從基底向外，所述的三周期的四腔法布里-珀羅濾光片為[(HL)⁴HLLHHH(LH)⁴L(HL)⁵HLLHHH(LH)⁵L(HL)⁵HLLHHH(LH)⁵L(HL)⁴HLLHHH(LH)⁴L]²[(HL)⁴HLLHHH(LH)⁴L(HL)⁵HLLHHH(LH)⁵L(HL)⁵HLLHHH(LH)⁵L(HL)⁴HLLHHH(LH)³L1.243H1.326L]。

進一步地，所述的高折射率膜層五氧化三鈦(Ti₃O₅)在波長1550nm的折射率為2.27，所述的低折射率膜層二氧化硅(SiO₂)在1550nm的折射率為1.443；所述的基底在1550nm的折射率為1.52，具體可選擇基底WMS-13。

進一步地，所述的基底為高熱膨脹系數的光學玻璃，其線膨脹系數為90～130×10^-7/℃，具體可選用日本OHARA生產的WMS-13，其線膨脹系數為110×10^-7/℃，相對于薄膜材料的線膨脹系數20～30×10^-7/℃，WMS-13可稱為高熱膨脹系數材料。基底WMS-13的這種高熱膨脹系數特征可以補償濾光片透射帶波長因環境溫度變化而引起的漂移。其原理是當波分復用系統溫度升高時，一方面由于薄膜的熱脹冷縮效應使各膜層厚度變厚，導致梳狀濾光片各透射帶波長向長波漂移，另一方面由于基底的熱膨脹系數要比薄膜高許多，基底膨脹時會把各層膜的厚度拉展而減薄，導致各透射帶波長向短波漂移，這兩個效應合并起來能夠達到波長漂移補償之目的，從而使疏狀濾光片在一定的溫度變化范圍內得到穩定；相反，溫度降低時亦類似。

與現有技術相比，本發明的有益效果是：

1).現有技術根據波長間距要求常用一個幾毫米厚的石英晶體或云母片構成高級次的間隔層，并在其兩個面上分別鍍上兩個反射鏡來制作梳狀濾光片，正如背景技術中所述的，這種梳狀濾光片存在一些難以解決的困難。本發明基于半導體晶體超晶格理論，借助于兩個不同厚度的光學薄膜光子晶體使得相鄰兩個光子禁帶互相交疊，從而構成光子晶體超晶格結構，用一維光子晶體超晶格理論得到了能夠隧穿禁帶而形成多個相近頻率的通帶，獲得了光子禁帶中多個透射帶的準梳狀濾光片。

2).現有技術無論是采用石英晶體或云母片高級次間隔層構成的梳狀濾光片還是設計的全薄膜系統的梳狀濾光片，其透射峰的間距都是相等的，但現實中常會遇到非線性的情況，本發明利用光子晶體超晶格結構構成的通帶波長間距是可以漸增的，也可以漸減的，甚至可以中心對稱的，透射帶的數目和波長間距可以通過基本周期結構及其各個周期數進行適當?shù)恼{(diào)節改變，所以非常適合于制作非線性波分復用系統中使用的準梳狀濾光片。

3).本發明的準梳狀濾光片也是一種全薄膜系統的梳狀濾光片，但是其薄膜總厚度卻大大減薄，使之真正能夠用現在的設備和現有的技術制造出來。對透射帶波長間距為0.5nm密集度的梳狀濾光片，現有技術的全薄膜典型設計為G|(HLHLH6120LHLHLHL)²L|A，其總光學厚度為12263個四分之一波長(波長為1550nm)，而本發明的全薄膜準梳狀濾光片總光學厚度視透射帶數目不同常在336～560個四分之一波長之間，這就是說，本發明的全薄膜準梳狀濾光片的總厚度只有現有技術全薄膜梳狀濾光片總厚度的2.7％～4.6％。

附圖說明

圖1是現有技術的梳狀濾光片的透射率曲線；

其中，圖1中為現有技術的梳狀濾光片A|HLHLH|6200個四分之一波長厚度的云母片|HLHLH|A的透射率曲線；圖1中為現有技術的梳狀濾光片全薄膜G|(HLHLH6120LHLHLHL)²|A的透射率曲線；

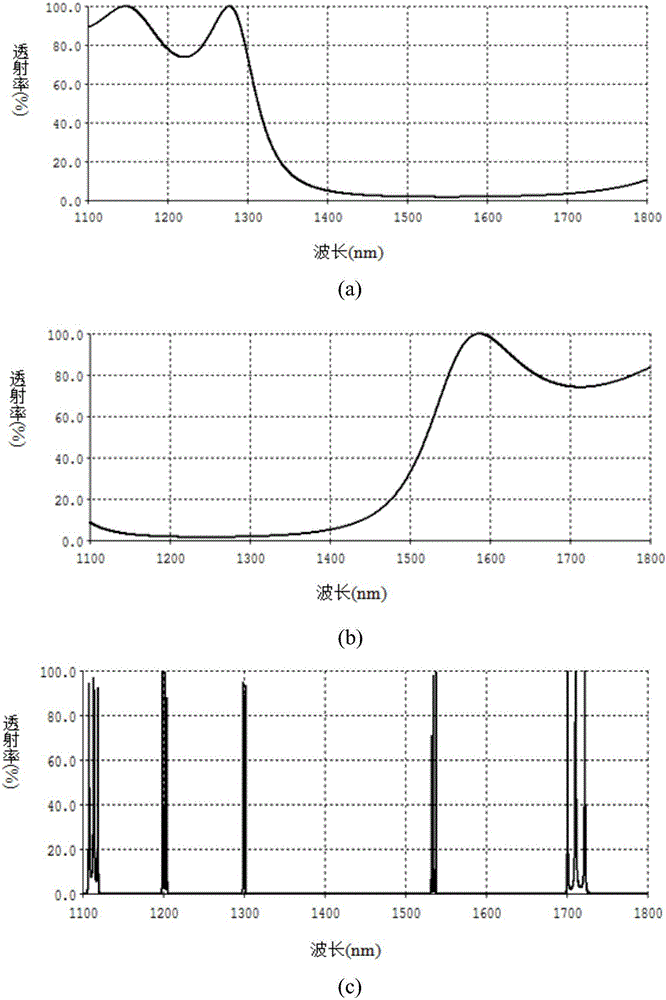

圖2是一維光子晶體(HL)⁶和(0.8H0.8L)⁶的透射率曲線及其合成透射率曲線，其中，圖2中為(HL)⁶的透射率曲線，圖2中為(0.8H0.8L)⁶的透射率曲線，圖2中為合成透射率曲線；

圖3是本發明的G|{[(HL)⁷(0.8H0.8L)⁷]⁵}⁴|A準梳狀濾光片的透射率曲線；

圖4是本發明用于截除不需要透射峰的三周期四腔帶通濾光片[(HL)⁴HLLHHH(LH)⁴L(HL)⁵HLLHHH(LH)⁵L(HL)⁵HLLHHH(LH)⁵L(HL)⁴HLLHHH(LH)⁴L]³的透射率曲線；

圖5是本發明的波長間距逐漸減小的準梳狀濾光片的透射率曲線；

圖6是本發明的波長間距逐漸增加的準梳狀濾光片的透射率曲線；

圖7是本發明的波長間距中心對稱的準梳狀濾光片的透射率曲線；

圖8為本發明波長間距漸變的準梳狀濾光片的結構示意圖。

具體實施方式

圖1是現有技術的梳狀濾光片的透射率曲線，其中是以云母片作為高級次的間隔層，云母片的光學厚度為6200個四分之一波長，因?yàn)閰⒖疾ㄩL為1550nm，故光學厚度也可記為2402.5微米，又因?yàn)椴ㄩL1550nm處云母的折射率為1.52，故云母的幾何厚度是1580.6微米。在此云母片兩面分別鍍上5層反射鏡，即得A|HLHLH|6200個四分之一波長的云母片|HLHLH|A，圖1(a)給出了該系統的透射率曲線。這種梳狀濾光片的缺點是：1.因?yàn)樵颇钙膸缀魏穸?580.6微米難以控制，故梳狀濾光片的波長位置誤差很大；2.在實際制造時云母第一面的HLHLH鍍完后，在鍍第二面的HLHLH時，由于云母片的厚度偏差，需用低折射率材料補償位相到極值；3.這種濾光片不能做成多腔，因而透射曲線的矩形系數較差；4.雖然云母片具有解理面結構，但在其不同的位置上仍然會存在梳狀濾光片透射帶的波長和波形不均勻性。為了解決上述這些存在問題，設計了圖1(b)所示的全薄膜梳狀濾光片G|(HLHLH6120LHLHLHL)²L|A的透射率曲線，該設計可以克服云母間隔層梳狀濾光片存在的所有問題，遺憾的是，迄今為止，由于間隔層膜厚太厚而無法制造。

如圖8所示，為本發明的波長間距漸變的準梳狀濾光片，包括基底1以及設置在基底1第一面上的四重周期多層膜{[(HL)^p₁(xHyL)^p₂]^q}^s 2和基底1第二面上的帶通濾光片3。

本發明借助于薄膜一維光子晶體超晶格概念來設計梳狀濾光片，依據半導體超晶格理論，梳狀濾光片由二個一維光子晶體的周期結構組成，它可簡單地表示成一個四重周期結構的多層膜：{[(HL)^p₁(xHyL)^p₂]^q}^s，其中，p₁、p₂、q和s分別為四重周期的周期數，基本周期(HL)^p₁和(xHyL)^p₂為不同波長的兩個一維光子晶體反射鏡，分別產生二個光子禁帶，由光子晶體超晶格理論，它可使某些頻率的光子通過隧穿效應而得到一串波長間距漸變的透射帶。圖2是一維光子晶體(HL)⁶和(0.8H0.8L)⁶的透射率曲線及其合成透射率曲線，其中為(HL)⁶的透射率曲線，(b)為(0.8H0.8L)⁶的透射率曲線，(c)為[(HL)⁶(0.8H0.8L)⁶]⁴的合成透射率曲線。由圖2可以看出，這種多透射帶的特征實際上是由二個不同頻率的一維光子晶體產生的，若圖2(b)中x＝y(tǒng)＝1時，因?yàn)樽兂闪艘粋€(gè)光子晶體，故不再產生這種多透射帶特征。只要x＝y(tǒng)＝0.5～0.9或1.1～3，即存在二個光子晶體時，就可在交疊的禁帶上出現如圖2(c)所示的多組多透射帶，將其波長細分、多透射帶曲線展開，選擇其中特性較優的一組即可作為準梳狀濾光片。透射帶的數目主要取決于膜厚系數x,y、周期數p₁，p₂和q。當x＝y(tǒng)＝0.5～0.9時，隨著x，y或p₁，p₂增大，通帶組增加；當x,y減小至二個光子晶體的禁帶完全分離時，交疊的通帶位置會出現無規則的光譜曲線。當x＝y(tǒng)＝1.1～3時，由于高級次的緣故，反射帶變窄，所以即使等于3仍能保持二個光子禁帶重疊，只是因?yàn)榧?jí)次太高膜層太厚而要盡量避免使用而已，所以這里沒有列出級次大于3的情況。這種多組多透射帶的原理也可用緊束縛(tight-binding,簡稱TB)方法作進一步解釋，TB方法是把(xHyL)^p₂視為具有缺陷的光子晶體。

作為實施例子，圖3給出本發明的WMS-13|{[(HL)⁷(0.8H0.8L)⁷]⁵}⁴|A準梳狀濾光片的透射率曲線。該曲線為四重周期結構{[(HL)^p₁(xHyL)^p₂]^q}^s中取值p₁＝p₂＝7，q＝5和s＝4，且x＝y(tǒng)＝0.8的情況，周期數p₁、p₂主要表征準梳狀濾光片透射波長位置、截止區的截止度和透射帶的半寬度，周期數q和s表征準梳狀濾光片透射帶的個數，若僅用周期數q，透射帶個數的相隔比較遠，離散太大，再加上周期數s，使透射帶個數連續性大大增加，從而便于實際選擇透射帶個數。該結構中的高折射率膜層(H)為五氧化三鈦(Ti₃O₅)，它在波長1550nm的折射率為2.27；低折射率膜層(L)為二氧化硅(SiO₂)，在1550nm的折射率為1.443；基底1為WMS-13，在1550nm的折射率為1.52；空氣A的折射率為1.0。由于第二個光子晶體(xHyL)^p₂的參考波長對應于x＝y(tǒng)為0.8，使整個合成曲線移向短波，故(HL)^p₁的參考波長需從1550nm移到1582.72nm。膜層總數為560層，從基底1(WMS-13)開始，依次為高、低折射率的交替膜，即奇數層為高折射率膜層五氧化三鈦(Ti₃O₅)，偶數層為低折射率膜層二氧化硅(SiO₂)。從圖3可以看出，準梳狀濾光片共產生19個透射帶，以中心波長1550nm為對稱，越遠離中心波長，其透射帶的波長間距和半寬度都越來越小，二端邊緣出現透射帶的峰值降低，是因?yàn)橥干鋷О雽捥?jì)算的波長間距較寬引起的。

為了截取圖3中的多透射帶作為準梳狀濾光片，需要設計一個高陡度的帶通濾光片3。圖4是本發明用于截除不需要透射帶的三周期四腔帶通濾光片WMS-13|[(HL)⁴HLLHHH(LH)⁴L(HL)⁵HLLHHH(LH)⁵L(HL)⁵HLLHHH(LH)⁵L(HL)⁴HLLHHH(LH)⁴L]³|A的透射率曲線。為了獲得足夠高的通帶陡度，必須采用三周期設計，但是這時在主透射帶兩側會產生尖銳的次峰，需要注意的是：這些尖銳的次峰必須使其落在圖3所示的準梳狀濾光片的截止區。為了提高帶通濾光片3通帶中的透射率，首先，擬釆用四腔結構的設計，為與基底1和空氣導納匹配，四個腔的中間兩個腔(HL)⁵HLLHHH(LH)⁵設置較高的導納，兩側的兩個腔(HL)⁴HLLHHH(LH)⁴設置較低的導納，這樣可大大降低通帶兩側的二個“兔耳朵”，進一步地，間隔層釆用LLHH兩種材料合成，可以減小薄膜應力結累，且降低角度效應引起的通帶透射率下降；其次，將其靠空氣側的最外二層膜厚分別從H和L修正為1.243H和1.326L，以減小通帶中的殘余反射，增加透射率，實際上，這兩層膜就是帶通濾光片3通帶的減反射膜。在基底1(WMS-13)的第一面上已鍍有圖3所示曲線的基礎上，將上述帶通濾光片3鍍于基底1(WMS-13)的第二面上，即可獲得圖5所示的準梳狀濾光片透射曲線。從圖5可見，該準梳狀濾光片的波長間距是隨著波長增加而逐漸減小的。

類似地，如圖6所示，也可以得到波長間距隨著波長增加而逐漸增加的準梳狀濾光片。這時根據使用波段不同可有二種選擇方法：第一種方法是將圖3所示的準梳狀濾光片的參考波長向長波移動，例如從1582.72nm移到1584.35nm制備準梳狀濾光片，然后在基底1(WMS-13)的第二面上鍍制圖4所示的帶通濾光片3，得到圖6所示的準梳狀濾光片。第二種方法是將圖4所示的帶通濾光片3的參考波長短移，截取圖3中短波長區的多透射帶而構成較短波長區的準梳狀濾光片。

根據上述思想，若有使用要求，也可以得到波長間距以中心波長為對稱的準梳狀濾光片，圖7是本發明的波長間距中心對稱的準梳狀濾光片的透射率曲線，它是用一個類似于圖4所示的二倍帶寬的帶通濾光片截取圖3中心波長1550nm兩側的多透射帶獲取的。顯然，如圖7所示，在中心波長1550nm的短波側，透射帶的波長間距是隨著波長增加而增大的，而在中心波長1550nm的長波側，透射帶的波長間距是隨著波長增加而減小的。

以上本發明的波長間距漸變的準梳狀濾光片，可以用于光通訊非線性波分復用系統中改變DWDM的帶寬，以提高復用度。
