本發明涉及投影儀技術領域，具體為一種新型投影儀的焦點調節裝置。

背景技術：

投影儀，又稱投影機，是一種可以將圖像或視頻投射到幕布上的設備，其廣泛應用，于家庭、辦公室、學校和娛樂場所等場所，但是，由于投影儀是通過投影鏡頭投射圖像或視頻，因此，投影鏡頭的投影焦點不同時，或者，投影儀的位置產生變化時，投影儀所投射的圖像或視頻的清晰度會產生變化。為了獲得最佳投射圖像或視頻，現有技術中大多數都是通過一邊手動調節投影鏡頭的投影焦點，還有的公共場所的投影儀一般是掛在高處的，因此調節投影鏡頭的焦點非常的不便。

技術實現要素：

本發明要解決的技術問題是克服現有的缺陷，提供一種新型投影儀的焦點調節裝置，結構簡單，操作簡便，不但可以通過電動調節的方式調節鏡頭的焦點，而且可以通過遠程的調節方式調節，使得調節鏡頭的焦點更加方便，可以有效解決背景技術中的問題。

為實現上述目的，本發明提供如下技術方案：一種新型投影儀的焦點調節裝置，包括鏡頭支座，所述鏡頭支座為圓柱形結構，并且鏡頭支座的右端面設有鏡頭，所述鏡頭支座的右端外側均勻設有滑動凹槽，且鏡頭支座的外側設有伸縮桶，伸縮桶的內部通過滑動支柱與滑動凹槽滑動連接，所述伸縮桶的內部右端設有調節鏡片，所述伸縮桶的左端外側設有外螺紋，所述伸縮桶的右端外側設有旋轉外殼，所述旋轉外殼的內部右端設有內螺紋，所述旋轉外殼通過螺紋連接的方式與伸縮桶連接，所述旋轉外殼的內部左端設有環形滑動支柱，且旋轉外殼的左端外側設有齒環，所述鏡頭支座上設有與環形滑動支柱轉動連接的環形滑動支架，所述鏡頭支座的左端外側設有支撐架，支撐架的上表面設有控制箱和電機，電機的輸出軸端部設有齒輪，且齒輪與齒環相互嚙合，所述控制箱的內部底面設有蓄電池，且控制箱的一側鑲嵌有控制器，所述控制器的輸入端電連接蓄電池的輸出端，且控制器的輸出端電連接電機的輸入端。

作為本發明的一種優選技術方案，所述支撐架為L型結構，并且支撐架的上表面一側設有兩個螺栓孔。

作為本發明的一種優選技術方案，所述控制箱的內部一側設有信號接收器，信號接收器的輸出端電連接控制器的輸入端。

作為本發明的一種優選技術方案，所述控制箱的一側設有藍牙裝置，藍牙裝置雙向電連接控制器，藍牙裝置的輸出端電連接信號接收器的輸入端。

作為本發明的一種優選技術方案，所述滑動凹槽的個數為四個，四個滑動凹槽圍繞鏡頭支座的軸心均勻分布，與滑動凹槽對應的滑動支柱也為四個。

與現有技術相比，本發明的有益效果是：本新型投影儀的焦點調節裝置上設置了調節鏡片，通過調節鏡片可以調節鏡頭的焦點，使得調節更加方便，在伸縮桶的外側設置了旋轉外殼，通過旋轉外殼的轉動可以帶動伸縮桶伸縮，在支撐架上設置了電機，通過電機可以帶動旋轉外殼轉動，使得調節更加方便，在控制箱內設置了藍牙裝置，通過藍牙裝置可以外部電子產品連接，以此控制電機的轉動，使得調節更加方便，該新型投影儀的焦點調節裝置結構簡單，操作簡便，不但可以通過電動調節的方式調節鏡頭的焦點，而且可以通過遠程的調節方式調節，使得調節鏡頭的焦點更加方便。

附圖說明

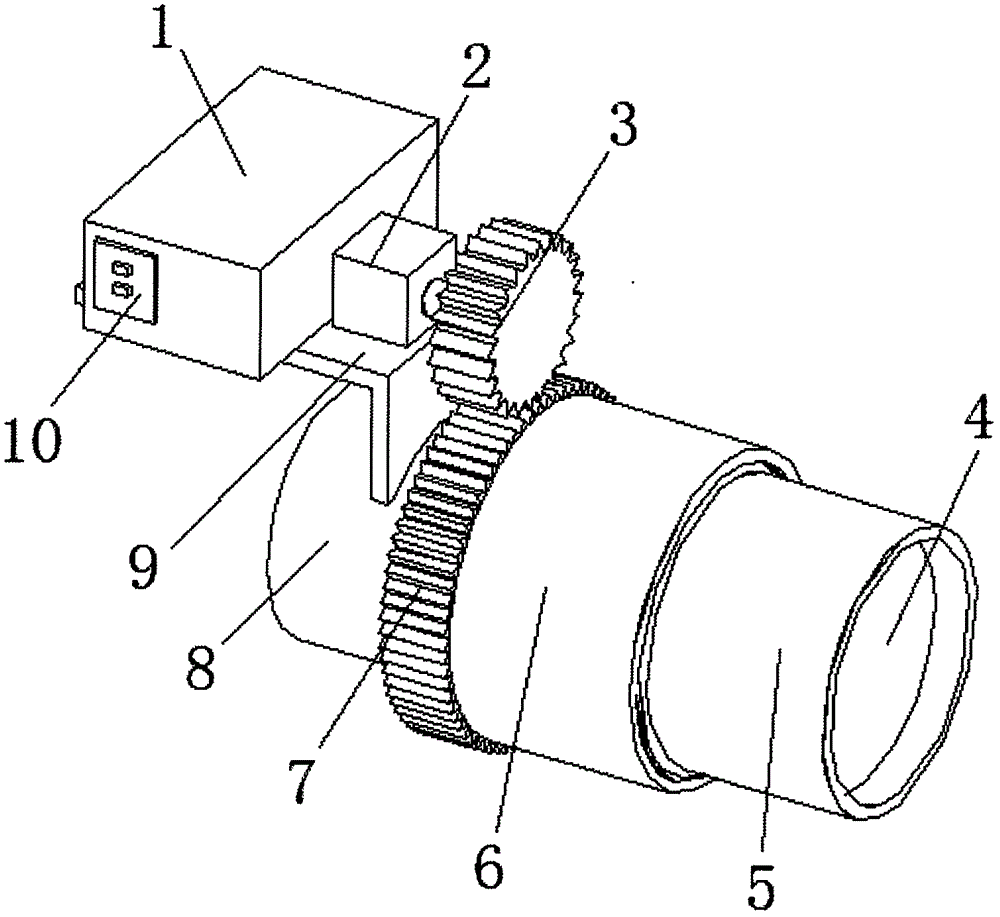

圖1為本發明結構示意圖；

圖2為本發明剖面結構示意圖；

圖3為本發明控制箱結構示意圖。

圖中：1控制箱、2電機、3齒輪、4調節鏡片、5伸縮桶、6旋轉外殼、7齒環、8鏡頭支座、9支撐架、10控制器、11蓄電池、12藍牙裝置、13信號接收器、14環形滑動支架、15環形滑動支柱、16滑動凹槽、17滑動支柱、18鏡頭。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供一種技術方案：一種新型投影儀的焦點調節裝置，包括鏡頭支座8，鏡頭支座8為圓柱形結構，并且鏡頭支座8的右端面設有鏡頭18，鏡頭支座8的右端外側均勻設有滑動凹槽16，且鏡頭支座8的外側設有伸縮桶5，伸縮桶5的內部通過滑動支柱17與滑動凹槽16滑動連接，滑動凹槽16的個數為四個，四個滑動凹槽16圍繞鏡頭支座8的軸心均勻分布，與滑動凹槽16對應的滑動支柱17也為四個，通過滑動凹槽16和滑動支柱17連接防止伸縮桶5轉動，伸縮桶5的內部右端設有調節鏡片4，通過伸縮桶5的伸縮以此來調節調節鏡片4的位置，通過調節鏡片4調節鏡頭的焦點，伸縮桶5的左端外側設有外螺紋，伸縮桶5的右端外側設有旋轉外殼6，旋轉外殼6的內部右端設有內螺紋，旋轉外殼6通過螺紋連接的方式與伸縮桶5連接，通過旋轉外殼6轉動可以帶動伸縮桶5伸縮，旋轉外殼6的內部左端設有環形滑動支柱15，且旋轉外殼6的左端外側設有齒環7，鏡頭支座8上設有與環形滑動支柱15轉動連接的環形滑動支架14，鏡頭支座8的左端外側設有支撐架9，支撐架9的上表面設有控制箱1和電機2，支撐架9為L型結構，并且支撐架9的上表面一側設有兩個螺栓孔，電機2的輸出軸端部設有齒輪3，且齒輪3與齒環7相互嚙合，通過電機2轉動帶動旋轉外殼6轉動，控制箱1的內部底面設有蓄電池11，且控制箱1的一側鑲嵌有控制器10，控制器10的輸入端電連接蓄電池11的輸出端，且控制器10的輸出端電連接電機2的輸入端，支撐架9為L型結構，并且支撐架9的上表面一側設有兩個螺栓孔，控制箱1的內部一側設有信號接收器13，信號接收器13的輸出端電連接控制器10的輸入端，控制箱1的一側設有藍牙裝置12，藍牙裝置12雙向電連接控制器10，藍牙裝置12的輸出端電連接信號接收器13的輸入端，控制器10為單片機，其控制器控制通過藍牙裝置12、信號接收器13和電機2為現有技術中常用的方法，通過藍牙裝置12可以和外部設備連接，通過信號接收器13可以接受外部外部設備發出的信號，該新型投影儀的焦點調節裝置結構簡單，操作簡便，不但可以通過電動調節的方式調節鏡頭18的焦點，而且可以通過遠程的調節方式調節，使得調節鏡頭18的焦點更加方便。

在使用時：首先通過藍牙裝置12和外部設備連接，外部設備發出調節信號，由信號接收器13通過藍牙裝置12接收信號，再將信號傳遞給控制器10，通過控制器10控制電機2轉動，電機2通過齒輪3與齒環7嚙合帶動旋轉外殼6轉動，通過旋轉外殼6轉動帶動伸縮桶5前后移動，通過伸縮桶5的帶動調節鏡片4移動，由調節鏡片4對鏡頭18的焦點進行調節。

本發明通過調節鏡片4可以調節鏡頭18的焦點，使得調節更加方便，通過旋轉外殼6的轉動可以帶動伸縮桶5伸縮，通過電機2可以帶動旋轉外殼6轉動，使得調節更加方便，通過藍牙裝置12可以外部電子產品連接，以此控制電機2的轉動，使得調節更加方便，該新型投影儀的焦點調節裝置結構簡單，操作簡便，不但可以通過電動調節的方式調節鏡頭18的焦點，而且可以通過遠程的調節方式調節，使得調節鏡頭18的焦點更加方便。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
