本發明涉及一種穿戴設備，尤其涉及一種具有移動通訊功能的頭戴智能顯示設備。

背景技術：

當前手機普及率很高，市場廣闊，但使用缺點也很明顯，比如：屏幕太小，顯示效果有限；需要手持，不能解放雙手；以及“低頭”操作，無法做到抬頭顯示等。當前AR設備是電子信息科技發展的主要潮流，但從目前市場的主流產品來看缺點同樣明顯，比如：售價較高；各個廠家的產品之間標準不統一，可使用應用有限，導致其可用性不強，市場推廣困難，產品普及率不高；功能有限，無法代替手機等。

技術實現要素：

本發明克服了現有技術的不足，提供一種具有移動通訊功能的頭戴智能顯示設備。

為達到上述目的，本發明采用的技術方案為：一種具有移動通訊功能的頭戴智能顯示設備，包括：

用于跟人體頭部銜接的外殼組件；設置在所述外殼組件上的近眼顯示系統；以及連接所述近眼顯示系統的智能通訊組件；

所述近眼顯示系統包括圖像輸出單元和目鏡光學單元，且所述目鏡光學單元位于人體眼睛前方；

所述智能通訊組件至少包括射頻電路和天線。

本發明一個較佳實施例中，所述智能通訊組件包覆在防輻射部件內。

本發明一個較佳實施例中，所述防輻射部件朝向人體反方向的一面設置有開口。

本發明一個較佳實施例中，所述近眼顯示系統通過目鏡固定部件固定在外殼組件上。

本發明一個較佳實施例中，所述外殼組件帶有閉合或非閉合結構的箍環。

本發明一個較佳實施例中，所述外殼組件上設有容置腔，所述智能通訊組件安裝在容置腔內。

本發明一個較佳實施例中，所述容置腔與所述外殼組件一體連接。

本發明一個較佳實施例中，所述容置腔可調整位置的設置在所述外殼組件上。

本發明一個較佳實施例中，所述智能通訊組件還包括CPU、RAM和ROM。

本發明一個較佳實施例中，所述智能通訊組件還包括以下傳感器中的一種或若干種：重力加速度傳感器、光敏傳感器、CCD或CMOS傳感器、GPS接受傳感器、磁傳感器、聲傳感器和溫度傳感器。

其中，重力加速度傳感器：檢測本頭戴智能顯示設備空間狀態（屏膜朝向，動、靜等），主要應用在旋轉屏幕、計步、釣魚游戲等功能上；光敏傳感器：主要應用在檢測本頭戴智能顯示設備前方光線強度，屏幕自動亮度等功能上；攝像頭的CCD或CMOS傳感器：主要應用到照相等功能上；GPS接受傳感器：檢測在地球上所在的位置，主要應用在導航等功能上；磁傳感器：檢測方向，主要應用在指南針等功能上；聲傳感器：話筒，探知環境聲音，調整聽筒音量；溫度傳感器：主要應用在防止本頭戴智能顯示設備過熱等功能上。

本發明解決了背景技術中存在的缺陷，本發明具備以下有益效果：

（1）本發明提供的智能頭戴設備用來解決現有技術中手機和AR設備的主要缺點，本發明創造性地將手機的智能控制模組與AR設備的近眼顯示系統相結合，從而首次實現了在能夠代替現有手機功能，同時又大幅提高了現有AR設備的功能及可用性。本發明有效地解決了現有手機的主要缺點，實現了大屏幕，解放雙手和抬頭顯示的效果。同時本發明也克服了現有AR設備的相關缺點，使得設備應用充足，功能完善，可用性強，使用率大幅提高。

（2）由于可以完全替代現有手機功能且解決了手機的主要缺點，同時考慮主要零件基于現有智能手機的供應鏈，避免了銷量不足時的高成本，從而相對于現有的AR設備在提高功能的同時又降低了成本。

（3）本發明采用防輻射部件將手機模組與使用者頭部的輻射阻隔，來降低手機模組的對人體特別是頭部的輻射。

附圖說明

下面結合附圖和實施例對本發明進一步說明；

圖1是本發明的第一種優選實施例的立體結構圖；

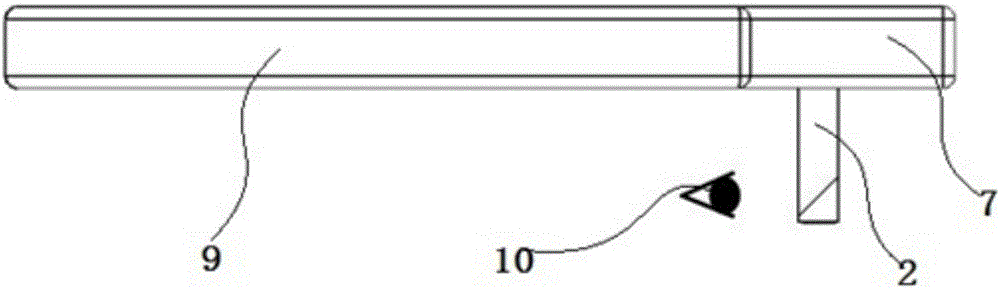

圖2是本發明的第一種優選實施例的側視圖；

圖3是本發明的第一種優選實施例的爆炸圖；

圖4是本發明的第二種優選實施例的側視圖；

圖中：1、外殼組件；2、近眼顯示系統；3、圖像輸出單元；4、目鏡光學單元；5、目鏡固定部件；6、智能通訊組件；7、容置腔；8、防輻射部件；9、箍環；10、眼睛。

具體實施方式

現在結合附圖和實施例對本發明作進一步詳細的說明，這些附圖均為簡化的示意圖，僅以示意方式說明本發明的基本結構，因此其僅顯示與本發明有關的構成。

如圖1、圖2和圖3所示，是本發明的第一種優選實施例：

一種具有移動通訊功能的頭戴智能顯示設備，包括：用于跟人體頭部銜接的外殼組件；設置在外殼組件上的近眼顯示系統；以及連接近眼顯示系統的智能通訊組件；

近眼顯示系統包括圖像輸出單元和目鏡光學單元，且目鏡光學單元位于人體眼睛前方；

智能通訊組件至少包括射頻電路和天線，通過射頻電路和天線實現本顯示設備與外界的通訊，且進一步實現目鏡顯示單元與外界信息傳輸通訊。

外殼組件上設有容置腔，智能通訊組件安裝在容置腔內，容置腔的內壁設置有防輻射部件，智能通訊組件包覆在防輻射部件內，防輻射部件朝向人體反方向的一面設置有開口。這樣朝向人體一側的電磁輻射被防輻射部件隔離，不影響人體，同時外部的開口可以不影響智能通訊組件的信號傳輸，整體上兼顧了人體防輻射和智能通訊組件信道的暢通兩方面的功能要求。

近眼顯示系統通過目鏡固定部件固定在外殼組件上，外殼組件帶有閉合或非閉合結構的箍環。這樣的結構可以基本上實現穿戴的穩定性。

容置腔與外殼組件一體連接，這樣的結構整體比較結實，結構上也會比較緊湊。

智能通訊組件還包括CPU、RAM和ROM。

智能通訊組件還包括以下傳感器中的一種或若干種：重力加速度傳感器、光敏傳感器、CCD或CMOS傳感器、GPS接受傳感器、磁傳感器、聲傳感器和溫度傳感器。

其中，重力加速度傳感器：檢測本頭戴智能顯示設備空間狀態（屏膜朝向，動、靜等），主要應用在旋轉屏幕、計步、釣魚游戲等功能上；光敏傳感器：主要應用在檢測本頭戴智能顯示設備前方光線強度，屏幕自動亮度等功能上；攝像頭的CCD或CMOS傳感器：主要應用到照相等功能上；GPS接受傳感器：檢測在地球上所在的位置，主要應用在導航等功能上；磁傳感器：檢測方向，主要應用在指南針等功能上；聲傳感器：話筒，探知環境聲音，調整聽筒音量；溫度傳感器：主要應用在防止本頭戴智能顯示設備過熱等功能上。

如圖4所示，其是本發明的第二種優選實施例的結構圖，本發明的第二種有選手實施例在結構上與第一種優選實施例基本保持一致，僅僅是容置腔與外殼組件之間的連接關系存在差異，差異如下：

容置腔可調整位置的設置在外殼組件上，即容置腔本身作為一個可與外殼組件分離的單獨部件，其通過一定的連接結構，可以靈活的調整位置，滿足眼睛與目鏡之間相對位置關系調整的需求，結構上保證了每個人不同的位置微調需求。

以上依據本發明的理想實施例為啟示，通過上述的說明內容，相關人員完全可以在不偏離本項發明技術思想的范圍內，進行多樣的變更以及修改。本項發明的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定技術性范圍。
