本發明涉及量子點顯示領域，具體地，涉及三維量子點顯示系統和方法。

背景技術：

目前的3d顯示技術主要是全息技術，但是全息技術實現的方式屬于偽3d效果。

近年來，有人開始使用量子點作為顯示器的發光材料。量子點(quantumdot，qd)是粒徑小于或接近激子波爾半徑的半導體納米晶體。量子點在三個維度上的尺寸通常小于10nm，內部的電子和空穴在各個方向上的運動均受到限制，量子限域效應(quantumconfinementeffect)十分明顯。由于電子和空穴被量子限域，量子點具有分立的能級結構。這種分立的能級結構使得量子點具有獨特的光學性質。通常來說，量子點是由諸如鋅、鎘、硒、硫原子組合而成。每當受到光或電的刺激，量子點便會發出有色光線，光線的顏色由量子點的組成材料和大小形狀決定，這一特性使得量子點能夠改變光源發出的光線顏色。由上述可知，量子點的發光峰窄、發光顏色隨自身尺寸可調、發光效率高，非常適合用作顯示器件的發光材料。但是，這種技術僅僅是將量子點作為背光而已，而并非直接將量子點的自發光展示為立體圖像。

技術實現要素：

針對現有技術中的缺陷，本發明的目的是提供一種三維量子點顯示系統和方法。

根據本發明提供的一種三維量子點顯示系統，包括激光投影設備、量子點；

多個量子點分布在三維空間中；

激光投影設備向所述多個量子點中的一部分量子點或者全部量子點發射激光束，激發量子點發光。

優選地，量子點被封裝在透明介質中，激光束為不可見光或者單色光；對于每一個量子點，存在僅經過該量子點的直線，激光束沿該直線投射。

優選地，包括投影膜；量子點被封裝在投影膜中，投影膜的數量為一個或多個；其中，多個投影膜之間層疊排布。

優選地，量子點之間按照點陣分布；或者，幾個發射光譜不同的量子點形成一個量子點像素，量子點像素之間按照點陣分布。

優選地，對于多個投影膜，激光投影設備分布投射對應的切面圖像；激光投影設備具體采用如下任一種方式：

-激光投影設備與量子點之間一對一對應投射；

-激光投影設備與量子點之間一對多對應投射；

-激光投影設備與投影膜之間一對一對應投射。

根據本發明提供的一種三維量子點顯示方法，向多個量子點中的一部分量子點或者全部量子點發射激光束，激發量子點發光，其中，所述多個量子點分布在二維空間或三維空間中。

優選地，量子點被封裝在透明介質中，激光束為不可見光或者單色光；對于每一個量子點，存在僅經過該量子點的直線，激光束沿該直線投射。

優選地，量子點被封裝在投影膜中，投影膜的數量為一個或多個；其中，多個投影膜之間層疊排布。

優選地，量子點之間按照點陣分布；或者，幾個發射光譜不同的量子點形成一個量子點像素，量子點像素之間按照點陣分布。

優選地，對于多個投影膜，激光投影設備分布投射對應的切面圖像；激光束由激光投影設備投射，激光投影設備具體采用如下任一種方式：

-激光投影設備與量子點之間一對一對應投射；

-激光投影設備與量子點之間一對多對應投射；

-激光投影設備與投影膜之間一對一對應投射。

尤其是一個或多個量子點構成量子點像素(或稱為量子點像素點)，多層投影膜之間以物理涂層疊加方式形成

與現有技術相比，本發明具有如下的有益效果：

1、本發明能夠真正有效的實現高分辨率、高對比度以及帶有層次感的3d圖像，用量子點的方式全新的實現了真正意義上的3d顯示器。

2、本發明利用不可見光來激發自發光為r、g、b的量子點，量子點體積足夠小，激光束和透明介質出光的光學參數一致或基本一致，使得整個顯示系統分布有量子點的空間在視覺效果上是透明的。

3、本發明中每一個投影膜上的量子點發光展示一個切面圖像，從而形成懸浮在空間中的整體3d圖像的顯示效果。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

圖1為本發明的原理示意圖，示出了兩層投影膜，每個量子點像素點由紅綠藍三個量子點構成。

圖2為圖1的局部放大圖。

圖3為量子點像素點按照點陣分布的示意圖。

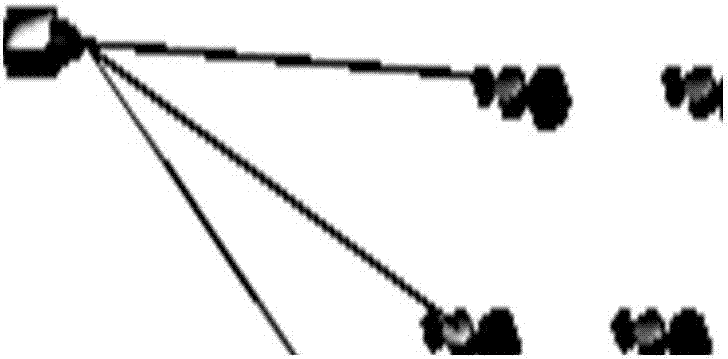

圖4為激光束激發量子點像素點的示意圖。

圖5為本發明的顯示效果原理示意圖。

具體實施方式

下面結合具體實施例對本發明進行詳細說明。以下實施例將有助于本領域的技術人員進一步理解本發明，但不以任何形式限制本發明。應當指出的是，對本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變化和改進。這些都屬于本發明的保護范圍。

根據本發明提供的一種三維量子點顯示系統，包括激光投影設備、量子點；多個量子點分布在二維空間或三維空間中；激光投影設備向所述多個量子點中的一部分量子點或者全部量子點發射激光束，激發量子點發光。本發明采用封裝有量子點的投影膜，利用了量子點的激發特性，使用不可見光對量子點進行投影，將激光投射設備作為不可見光的光源，在激光豎透射到的地方放置量子點作為像素點，在制作透明投影膜的時候像素點的實際材料空間占據的面積非常小，這樣投影膜的透光率可以達到80％以上，在制作投影膜的時候像素點按照激光投影相匹配的像素點設置r、g、b自發光顏色的量子點作為子像素點，即r、g、b自發光顏色的各一個量子點分別作為子像素點，這3個子像素點構成像素點。相比于投影方式，這種結構可以更有效的轉化光而不是反射光，投影膜的功能類似于自發光，由于激光投影設備的發射光在不可見波段，這種投影方式大大的利用了光的效率以及提升對比度等顯示效果，并且可以實現雙面顯示以及高透明顯示。

量子點被封裝在透明介質中，激光束為不可見光或者單色光；例如，可以將用透明或半透明介質形成量子點封裝單位，量子點封裝在量子點封裝單位中，然后再將量子點封裝單位封裝在透明截止中。又例如，采取量子點顆粒均勻懸浮于一整個某種高透明介質的方式。通過發射超短焦不可見光的激光束的激光激發器來定位激發量子點發光。透明介質是一種高透光率的介質材料，量子點的材料體積占單個空間的體積不超過1/100，量子點分布符合顯示器需要實現的rgb方式，在三維方向符合3d圖像所需的像素排列。還例如，可以采取量子點顆粒均勻涂布到作為投影膜的透明薄膜中，利用不可見光制作的激光投影儀來投射激發透明薄膜上的量子點，從而實現激發發光模式，激光投影設備投射到的像素點完全精確對焦到相匹配的膜上的像素點。

對于每一個量子點，存在僅經過該量子點的直線，激光束沿該直線投射。三維量子點顯示系統，包括投影膜；量子點被封裝在投影膜中，投影膜的數量為一個或多個；其中，多個投影膜之間層疊排布。投影膜經過針對激光投影設備的激光波長的抗反射處理。本領域技術人員理解，目前市場上的投影儀一般都是基于投影介質，投影介質一般分兩種方法，純反射方式以及半透方法，這兩種方法基于的光學原理本質上都是反射，透射、折射和漫反射，因此屏幕的亮度以及色域的損失都比較大，尤其在應用于半透明顯示的案例中，膜就會失去一定的透明度。另外由于投影儀的出射光為r、g、b的可見光，因此觀看者可以看到其中的光路。而本發明中的投影膜為透明介質，具有高透光率，激光束雖然經過投影膜，但是不能觀察到光路，且量子點的自發光經過投影膜射向外部的損失基本沒有。封裝量子點的投影膜的表面有相應的抗激光波長的反射鍍膜。

量子點之間按照點陣分布，每個量子點作為一個像素點；或者，幾個發射光譜不同的量子點形成一個量子點像素，量子點像素之間按照點陣分布，每個量子點像素作為一個像素點。例如，將自發光為r、g、b的三個量子點相對靠近設置，形成一個量子點像素。發射光譜的不同可以通過改變量子點的尺寸實現。

對于多個投影膜，激光投影設備分布投射對應的切面圖像。因此，本發明能夠真正有效的實現高分辨率、高對比度以及帶有層次感的3d圖像，實現了真正意義上的全新3d顯示器。通過每一層投影膜上量子點發光的層方向疊加來實現真正意義上的裸眼3d顯示器，每一個激光投影設備的掃描和控制都將是這一層投影膜的3d方向上切面圖像進行顯示。這種方式和之前的所有全息顯示有本質的區別，能夠?qū)崿F(xiàn)空間中的每個三維坐標(x,y,z)處像素點的真正顯示控制。

從切面上看，每個投影膜用一個激光投影設備來實現畫面激發，激光投影設備發出的不可見光穿過高透明介質的時候掃描到此投影膜的量子點，光線路徑上不直射到任何其他量子點，投影設備在整個透明介質含像素點的區域外，能夠?qū)崿F(xiàn)此單一投影膜的平面顯示。

激光投影設備與量子點之間一對一對應投射，或者激光投影設備與量子點之間一對多對應，尤其是可以采用投射激光投影設備與投影膜之間一對一對應投射的方式，這樣，假設投影膜的數量為n個，則在切面圖像的法向方向上，n個激光投影設備和n層投影膜構成了法向方向上的像素點空間疊加，這n個激光投影設備的切面圖像通過一個后臺圖像處理器分別同步顯示，從而形成一個整體的3d立體圖像。即每個投影膜顯示一個平面上的圖像，多層投影膜層疊可顯示形成一個三維立體圖像。其中，高透明介質和圖案化量子點的制造工藝可以通過噴墨打印以及透明材料的層疊加來實現。

本發明還提供一種三維量子點顯示方法，向多個量子點中的一部分量子點或者全部量子點發射激光束，激發量子點發光，其中，所述多個量子點分布在二維空間或三維空間中。量子點被封裝在透明介質中，激光束為不可見光或者單色光；對于每一個量子點，存在僅經過該量子點的直線，激光束沿該直線投射。量子點被封裝在投影膜中，投影膜的數量為一個或多個；其中，多個投影膜之間層疊排布。量子點之間按照點陣分布；或者，幾個發射光譜不同的量子點形成一個量子點像素，量子點像素之間按照點陣分布。對于多個投影膜，激光投影設備分布投射對應的切面圖像；激光束由激光投影設備投射，激光投影設備具體采用如下任一種方式：-激光投影設備與量子點之間一對一對應投射；-激光投影設備與量子點之間一對多對應投射；-激光投影設備與投影膜之間一對一對應投射。

以上對本發明的具體實施例進行了描述。需要理解的是，本發明并不局限于上述特定實施方式，本領域技術人員可以在權利要求的范圍內做出各種變化或修改，這并不影響本發明的實質內容。在不沖突的情況下，本申請的實施例和實施例中的特征可以任意相互組合。
