本發明涉及一種光器件領域，尤其涉及一種長焦鏡頭。

背景技術：

目前，公知的畫角小于20度的長焦鏡頭都是引入大量鏡片，造成鏡片多，對焦負荷大，對焦速度不好保證，尤其鏡頭體積大，成本高，給消費者造成較大負擔。

技術實現要素：

本發明的目的在于提供一種修正各種像差、成像效果好、性價比高、單組鏡片實現對焦，體積小，對焦速度易保證的長焦鏡頭。

本發明提出一種長焦鏡頭，其光軸從物側至像側依次分布，

具有正光焦度的第一透鏡；

具有正光焦度的第二透鏡；

具有負光焦度的第三透鏡；

具有負光焦度的第四透鏡；

所述長焦鏡頭滿足：0.55<efl/ttl<1.65，其中efl為系統的有效焦距，ttl為系統的光學總長。

進一步的，還包括具有正光焦度的第五透鏡，所述第四透鏡與第五透鏡固定膠合。

進一步的，所述第四透鏡與第五透鏡固定膠合組成浮動對焦鏡組，所述浮動對焦鏡組滿足：0.05<l/h<0.15,其中l為鏡片總行程，h為系統像面大小。

進一步的，第一透鏡、第二透鏡和浮動對焦鏡組，至少有一枚透鏡滿足：1.42<n<1.62，65<λ<95，其中n為玻璃的折射率，λ為玻璃的阿貝數。

進一步的，所述第三透鏡與第四透鏡之間設有光闌。

進一步的，所述長焦鏡頭的系統滿足：0.6<fe/efl<0.8，其中fe為系統的光闌前所有透鏡的整組焦距，efl為系統的有效焦距。

進一步的，設在所述第五透鏡像側方的具有負光焦度的第六透鏡。

進一步的，設在所述第六透鏡像側方的具有負光焦度的第七透鏡。

進一步的，設在所述第七透鏡像側方的具有正光焦度的第八透鏡。

與現有技術相比，本發明具有如下有益效果：

本發明的長焦鏡頭以單組鏡片移動來實現合焦，畸變和像差控制的好，長度短，鏡少片，對焦負荷小，對焦速度易保證，同時鏡頭體積小，成本低，對消費者來說是個很好選擇。

附圖說明

圖1為本發明實施例所述的長焦鏡頭的結構示意圖。

圖2為本發明實施例所述的長焦鏡頭軸上色差曲線圖。

圖3為本發明實施例所述的長焦鏡頭象散曲線圖。

圖4為本發明實施例所述的長焦鏡頭畸變曲線圖。

圖5為本發明實施例所述的長焦鏡頭倍率色差曲線。

具體實施方式

為了進一步說明本發明的原理和結構，現結合附圖對本發明的優選實施例進行詳細說明。

請參閱圖1，長焦鏡頭，其光軸從物側至像側依次分布：

具有正光焦度的第一透鏡1，其物側面為凸面，第一透鏡1的第一球面為凸面，第二球面為凸面。

具有正光焦度的第二透鏡2，其物側面為凸面，第二透鏡2的第三球面為凸面，第四球面為凹面。

具有負光焦度的第三透鏡3，其物側面為凹面，第三透鏡3凹面，第六球面為凹面。

具有負光焦度的第四透鏡4，其物側面為凸面，第四透鏡4的第七非球面為凸面，第八球面為凹面。

具有正光焦度的第五透鏡5，其物側面為凸面，第五透鏡5的第九球面為凸面，第十球面為凹面。

具有負光焦度的第六透鏡6，其物側面為凸面，第六透鏡6的第十一球面為凸面，第十二球面為凹面。

具有負光焦度的第七透鏡7，其物側面為凹面，第七透鏡7的第十三球面為凹面，第十四球面為凸面。

具有正光焦度的第八透鏡8，其物側面為凸面，第八透鏡8的第十五球面為凸面，第十六球面為凸面。

其中，第四透鏡4的第八球面和第五透鏡5的第九球面膠合。即，所述第四透鏡4與第五透鏡5固定膠合。

所述第四透鏡4與第五透鏡5固定膠合組成浮動對焦鏡組，所述浮動對焦鏡組滿足：0.05<l/h<0.15，其中l為鏡片總行程，h為系統像面9大小。

第一透鏡1、第二透鏡2和浮動對焦鏡組，至少有一枚透鏡滿足：1.42<n<1.62，65<λ<95，其中n為玻璃的折射率，λ為玻璃的阿貝數。

所述第三透鏡3與第四透鏡4之間設有光闌10。

所述長焦鏡頭的系統滿足：0.6<fe/efl<0.8，其中fe為系統的光闌前所有透鏡的整組焦距，efl為系統的有效焦距。

以一個具體的長焦鏡頭舉例說明，其系統參數為：ttl＝60.5；efl＝72.5；h＝21.6；f/#＝2.4。厚度欄有“/”前數值為無窮遠時的間隔，“/”后為最近對焦時的間隔。

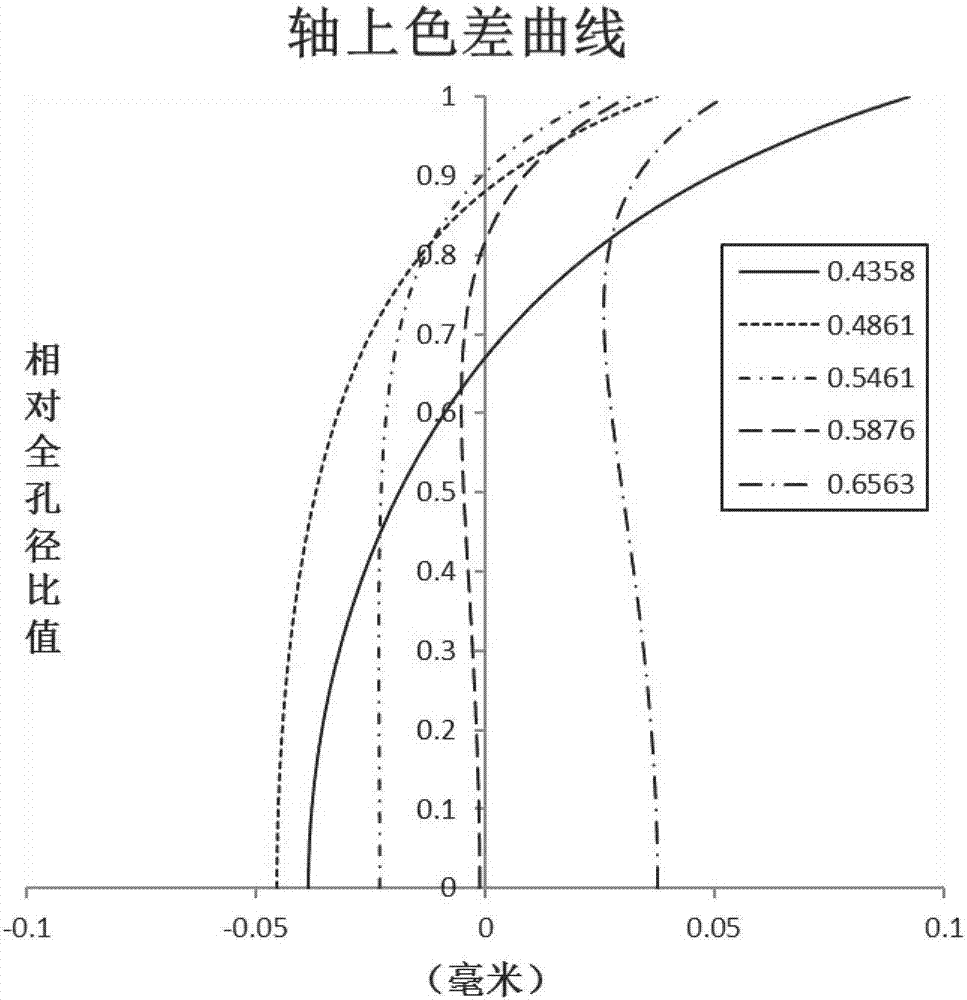

圖2為本發明實施例所述的長焦鏡頭的軸上色差圖，軸上色差圖表示不同波段在不同的光瞳帶偏離理想像面位置的程度。橫軸表示偏移量，縱軸表示歸一化的光瞳帶。主要看0.707瞳帶附近的所有波長最小的偏移量，如本圖中，在0.84瞳帶435.8nm和656.3nm的波長相交點到486.1nm波長的橫軸距離約為0.04mm。

圖3為本發明實施例所述的長焦鏡頭的象散曲線圖。像散圖表示設計子午和弧矢方向的像場與理想像場的偏移程度。橫軸表示偏移量，縱軸表示半像高。如圖系統在整個視場范圍內像場偏移在0.06以內，子午和弧矢曲線最大偏離在0.04左右。

圖4為本發明實施例所述的長焦鏡頭的畸變曲線圖。畸變圖表示實際像高和理想像高的差別。橫軸表示畸變百分比，縱軸表示半像高。從圖中可見該系統的畸變在0.5％以內，一般來說人眼分辨不出拍攝物體的扭曲變形。

圖5為本發明實施例所述的長焦鏡頭的倍率色差曲線圖。從該圖來看系統整個視場最大在14微米左右。

本發明的長焦鏡頭以單組鏡片移動來實現合焦，畸變和像差控制的好，長度短，鏡少片，對焦負荷小，對焦速度易保證，同時鏡頭體積小，成本低。

以上僅為本發明的較佳可行實施例，并非限制本發明的保護范圍，凡運用本發明說明書及附圖內容所作出的等效結構變化，均包含在本發明的保護范圍內。
